La medición del caudal de alta viscosidad es una tarea difícil

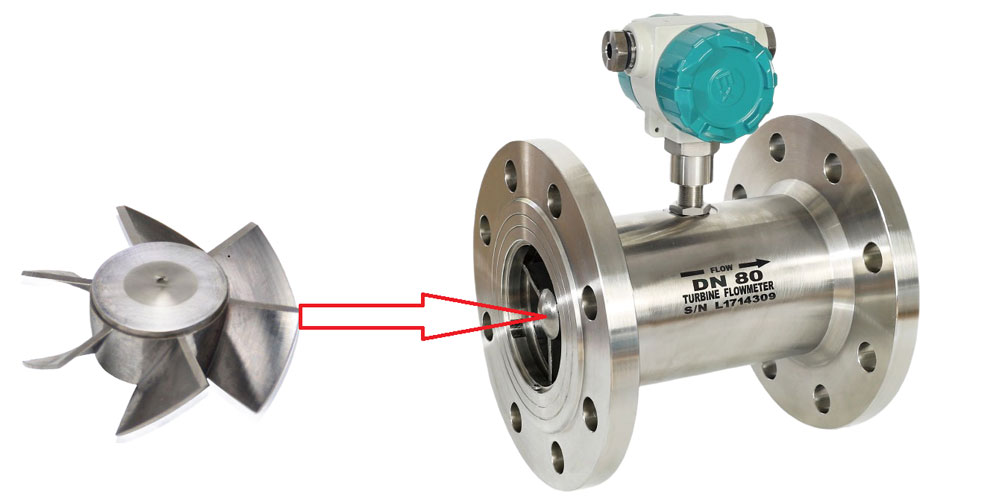

Cuando una aplicación de caudalímetro implica el uso de líquidos de alta viscosidad, el cliente debe seleccionar el caudalímetro adecuado. Muchos tipos de caudalímetros no pueden medir fluidos de alta viscosidad. Los caudalímetros TUF de la serie SLW y los caudalímetros DP de placa de orificio son caudalímetros de velocidad que requieren una velocidad mínima del fluido, la cual no es posible con fluidos viscosos. Los fluidos de alta viscosidad, como aceite, asfalto/betún, fructosa, melaza, miel, glucosa, resina, etc., son espesos, lo que dificulta su vertido y requiere potencia adicional para su bombeo. Los fluidos de baja viscosidad, como el agua pura o la leche, son muy fluidos y se bombean fácilmente. La medición del caudal de fluidos con viscosidades superiores a 100 mpa.s requiere la consideración de los responsables del diseño, la operación y el mantenimiento del equipo.

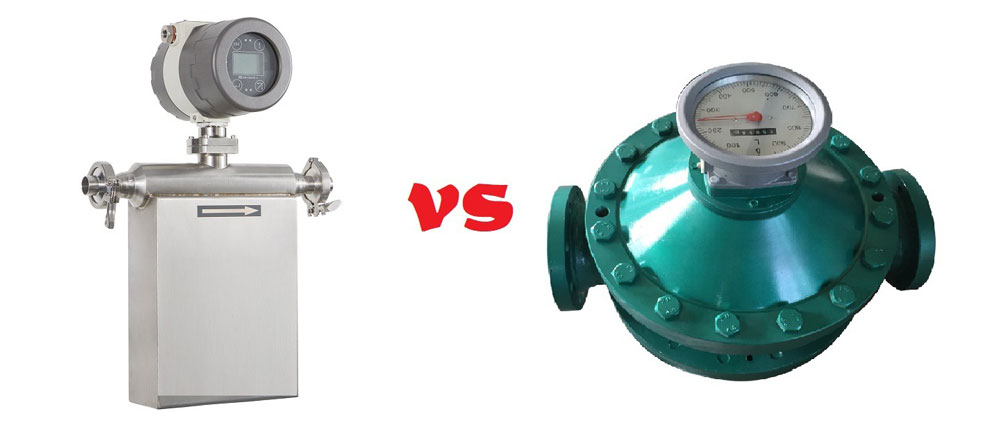

Medidor de engranajes ovalados y medidor Coriolis para la medición de fluidos de alta viscosidad
Los caudalímetros de engranajes ovalados y los caudalímetros másicos Coriolis se pueden aplicar a líquidos de alta viscosidad. El caudalímetro de engranajes ovalados es un caudalímetro de desplazamiento positivo que ofrece una buena precisión para la medición de fluidos viscosos, por ejemplo, para la medición del caudal de jarabe de fructosa viscoso. El caudalímetro Coriolis ofrece un excelente rendimiento en la medición de diversos medios y es un producto solicitado con frecuencia por nuestros clientes. El caudalímetro magnético permite medir medios conductores de alta viscosidad. En la práctica, los caudalímetros electromagnéticos no se utilizan con frecuencia en líquidos de alta viscosidad, ya que la mayoría de estas aplicaciones involucran hidrocarburos con baja conductividad. Silver Automation Instruments es proveedor de caudalímetros para fluidos de alta viscosidad de fabricantes chinos. Contáctenos para obtener el mejor precio para estos caudalímetros.

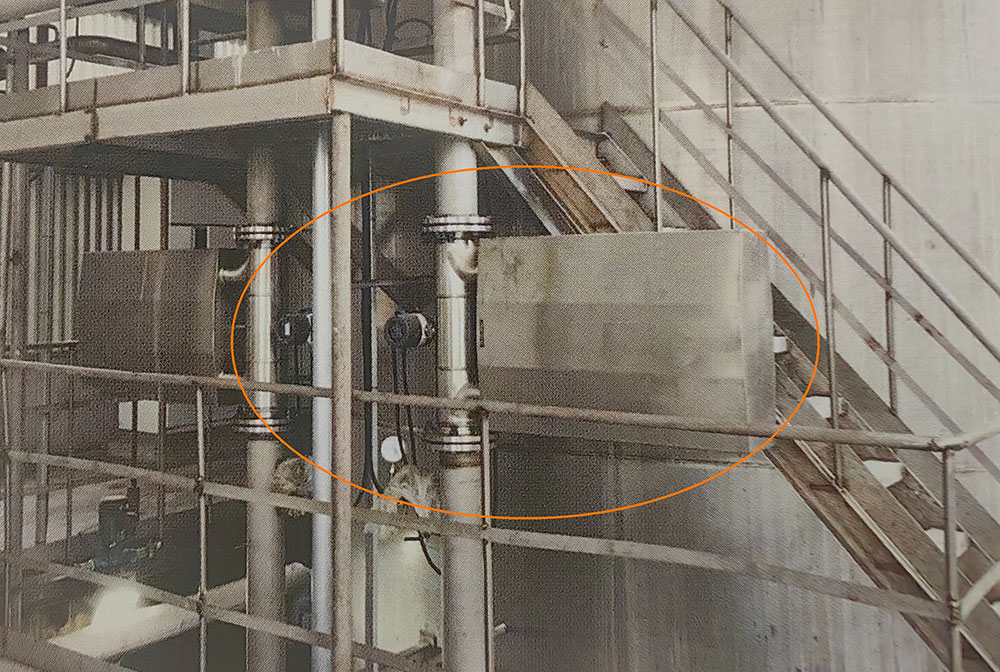

Medidor de caudal de alta viscosidad - medidor Coriolis
Ventaja del medidor Coriolis para fluidos de alta viscosidad
Actualmente, la viscosidad máxima de flujo que medimos con el medidor Coriolis es de 500.000 cp.
Nuestro medidor Coriolis ahora tiene muchas aplicaciones exitosas al medir betún, melaza, caudal de petróleo crudo pesado, etc.
Mediciones directas de caudal másico, densidad y temperatura mediante un solo sensor.
Puede detectar un caudal bajo.
Tiene un valor de medición de alta precisión.
No se requiere acondicionamiento de caudal, ni tuberías rectas al momento de la instalación.
Desventajas del medidor de caudal másico Coriolis
Es sensible a las vibraciones.
No se puede utilizar para medir medios corrosivos fuertes.
Alto costo del precio
No se puede medir el caudal de gas de baja densidad.
Caída de presión que aumenta bruscamente con la viscosidad

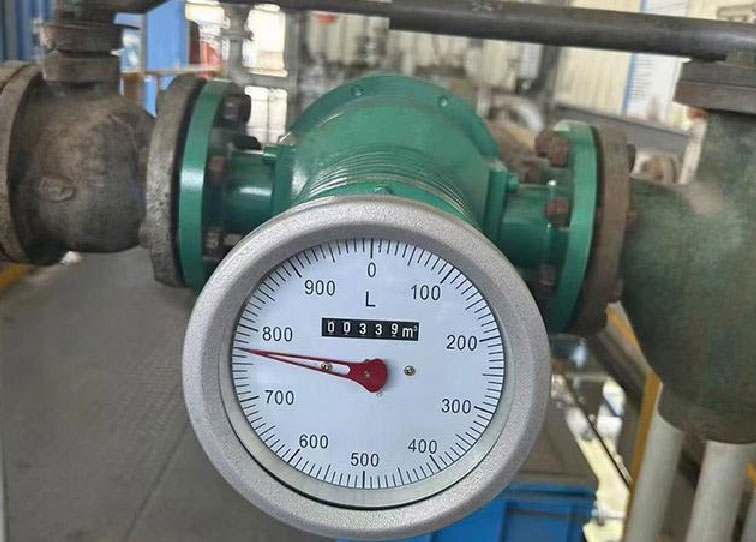

Medidor de engranajes ovalados para medición de líquidos de alta viscosidad
Está diseñado principalmente para su uso con fluidos de mayor viscosidad, para la medición de caudal de aceites, gasolina, diésel, jarabes y combustibles.
Resultados de alta precisión en una amplia gama de viscosidades y puede medir fluidos con una viscosidad máxima de 2000 cp.
Baja caída de presión
Puede funcionar sin alimentación externa, solo registro mecánico para mostrar el flujo instantáneo y el flujo total, actualmente Silver Automation Instruments desarrolla un medidor de flujo de engranajes con transmisores que tienen comunicación de pulso o 4-20 mA, HART, RS485.
El precio del material de acero al carbono es más bajo que el del medidor de flujo Coriolis.
Fácil de instalar, no necesita tuberías rectas y el medidor se puede montar en áreas restringidas.
Limitación del caudalímetro de engranajes
Mala elección de medio para agua, porque el material húmedo de acero al carbono puede oxidarse y también aumenta el deslizamiento del fluido.
El medidor de flujo es realmente pesado y aumenta mucho los costos de envío cuando se entrega.
Costo de precio relativamente alto para tamaños de medidores de flujo de engranajes grandes para material de acero inoxidable.
No es bueno para la medición del flujo de fluidos multifásicos, como los que se utilizan como medidores de flujo de refrigerante.
Más piezas móviles necesitan mantenimiento en comparación con las que pueden ser destruidas por picos de flujo y emboladas de gas.
Medidor de caudal másico Coriolis2017/04/12Medición directa del caudal másico. Alta precisión: 0,1 % ~ 0,2 %. También mide densidad, temperatura, presión. Para la medición de todo tipo de fluidos.view
Medidor de caudal de alta viscosidad y bajo caudal2019/07/13El medidor de flujo de engranajes ovalados y el medidor de flujo másico Coriolis son instrumentos adecuados para la medición de caudal de baja y alta viscosidad, los fluidos viscosos incluyen: látex, petróleo crudo, pasta de dientes, resi...view

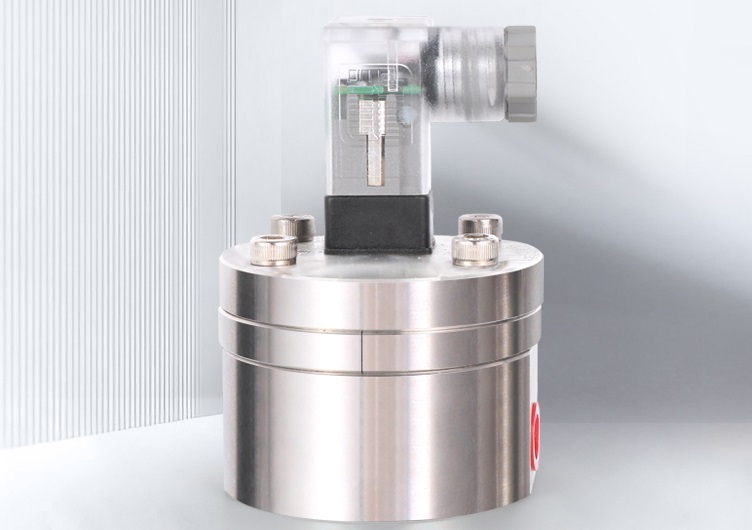

Medidor de flujo de microfluidos2019/07/05El medidor de flujo de engranaje ovalado micro de la serie LC-M puede detectar un flujo de líquido ultra mini tan bajo como 0.5 ml / min, pero aún puede mantener una precisión tan alta como 0.5% FS. Es una especie de medidor de flujo de desplazamiento posview
