¿Qué es el agua blanda y por qué medir su caudal?
El agua blanda se refiere al agua tratada mediante intercambio iónico u ósmosis inversa para eliminar iones de dureza como el calcio y el magnesio, y suele presentar una conductividad inferior a 50 μS/cm. Su importancia industrial incluye:
1. Protección antical: Prolonga la vida útil de los equipos (calderas, intercambiadores de calor)
2. Estabilidad del proceso: garantiza la precisión de la formulación en las industrias farmacéutica y alimentaria.
3. Cumplimiento ambiental: Cumple con los estándares de concentración de iones para la descarga de aguas residuales.
Industrias clave que requieren una medición precisa del caudal de agua blanda:

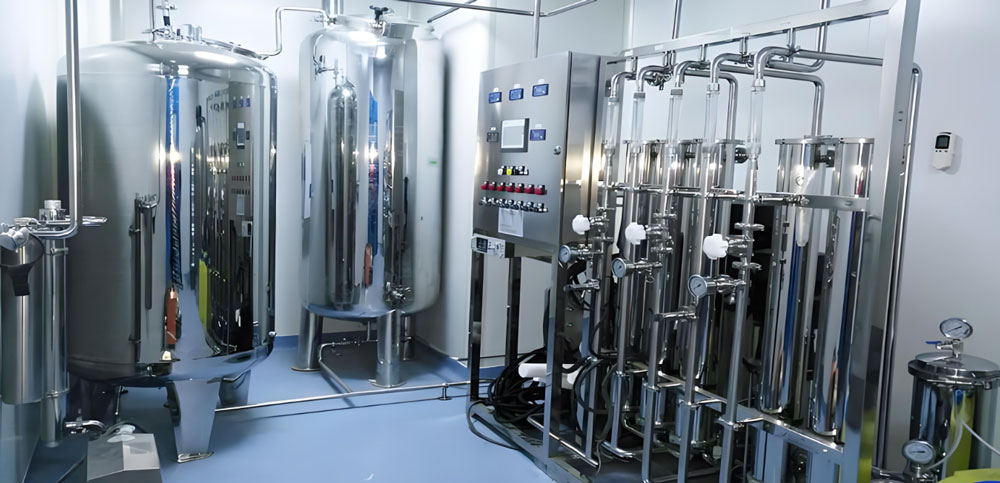

Farmacéutica (sistemas de agua purificada)

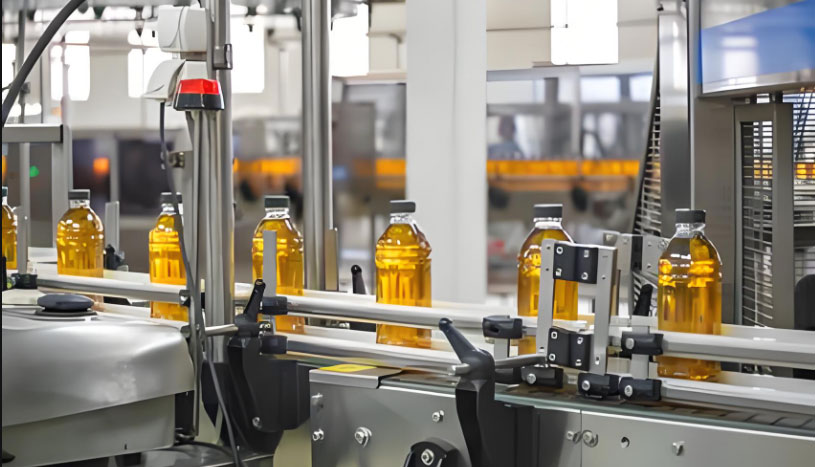

Alimentos y bebidas (mezcla de ingredientes)

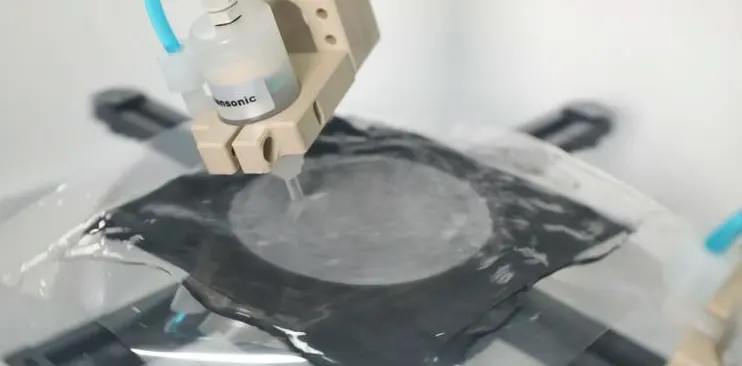

Microelectrónica (limpieza de obleas)

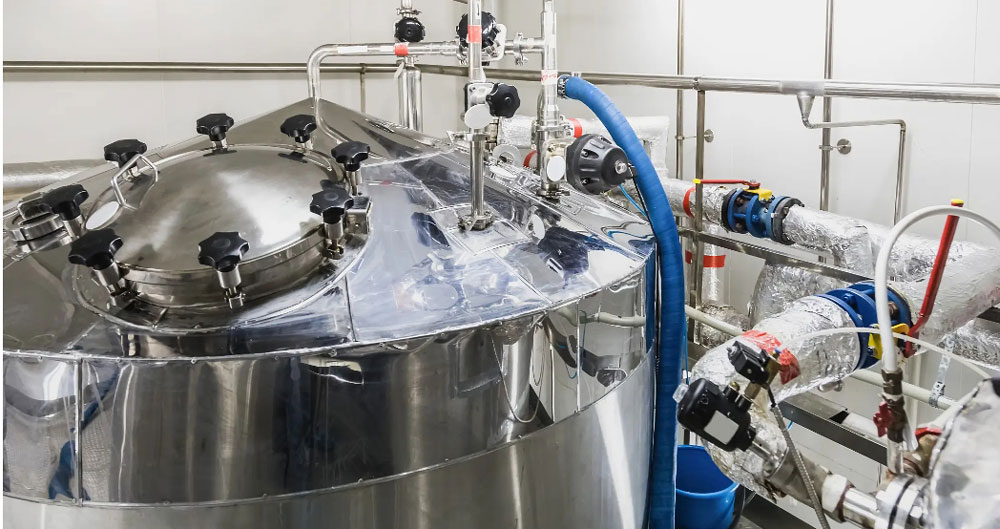

Procesamiento químico (enfriamiento del reactor)

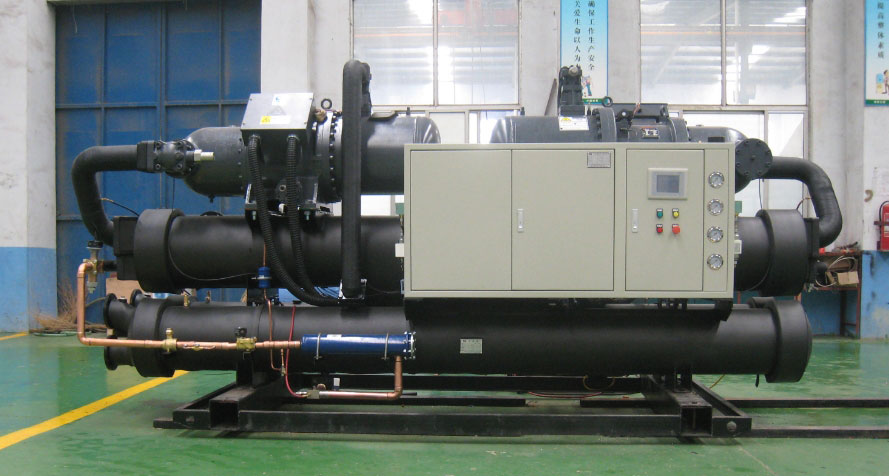

Sistemas de circulación de HVAC
Análisis comparativo de cuatro tecnologías de medidores de caudal de agua blanda

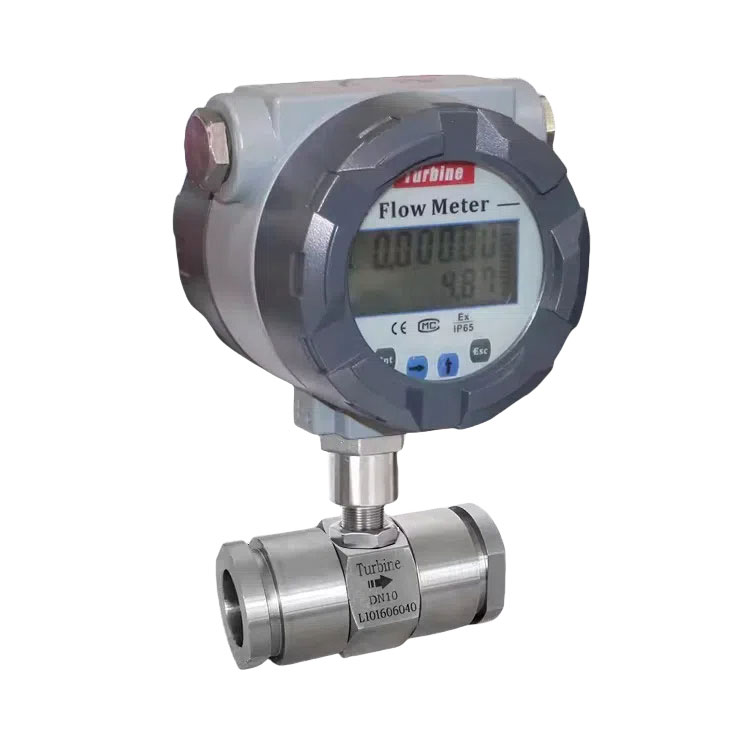

# 1. Medidor de flujo de turbina para agua blanda

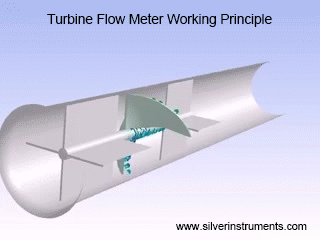

Principio de funcionamiento: la energía cinética del agua blanda hace girar una turbina, cuyo caudal se calcula mediante sensores magnéticos/ópticos que detectan la velocidad de rotación.
Ventajas de la medición del caudal de agua blanda:
✅0,5% de precisión
✅Cobertura completa del tamaño de la tubería (DN4-DN200) para cubrir diferentes tuberías y rango de flujo, la solicitud normal es medidor de flujo de RO de 1/2 ”, medidor de flujo de agua de 1”, medidor de flujo de agua OR de 2 pulgadas, medidor de flujo de agua de 3 pulgadas, etc.
✅Mide velocidades de flujo de 0,3 a 10 m/s
✅Material de acero inoxidable para medición de agua blanda.
✅
Medidor de caudal de agua de bajo coste ✅Medidor de caudal de agua blanda digital con pantalla digital, 4-20 mA, salida de pulsos, opción con MODBUS RTU.
Limitaciones:
-Sensible a partículas (requiere un filtro de 100 μm), el medidor de flujo de turbina de líquido solo puede medir líquido limpio sin partículas.
-El desgaste mecánico afecta la estabilidad a largo plazo, debido a que tiene partes móviles dentro del sensor de flujo de la turbina.
# 2. Medidor de flujo de vórtice
Principio de funcionamiento: utiliza el efecto de calle de vórtices de Kármán y calcula el flujo a través de la frecuencia de desprendimiento de vórtices detectada.
Medidor de caudal Vortex para medición de agua blanda Rendimiento:
✅Sin partes móviles (bajo mantenimiento)
✅Se puede convertir en un medidor de flujo de agua de alta presión, por ejemplo, soporta una presión de 6,3 MPa.
✅Amplio rango de temperatura (-40 °C ~ 350 °C) para sensor de flujo de vórtice
✅Sensor
de flujo totalmente de acero inoxidable fabricado con material de acero inoxidable 304, 316 o 316L
✅Puede convertirse en un medidor de flujo operado por batería o de 24 V CC.
✅Se puede realizar en diferentes conexiones de proceso, como brida, medidor de flujo sanitario de triple abrazadera, conexión de tornillo, etc.

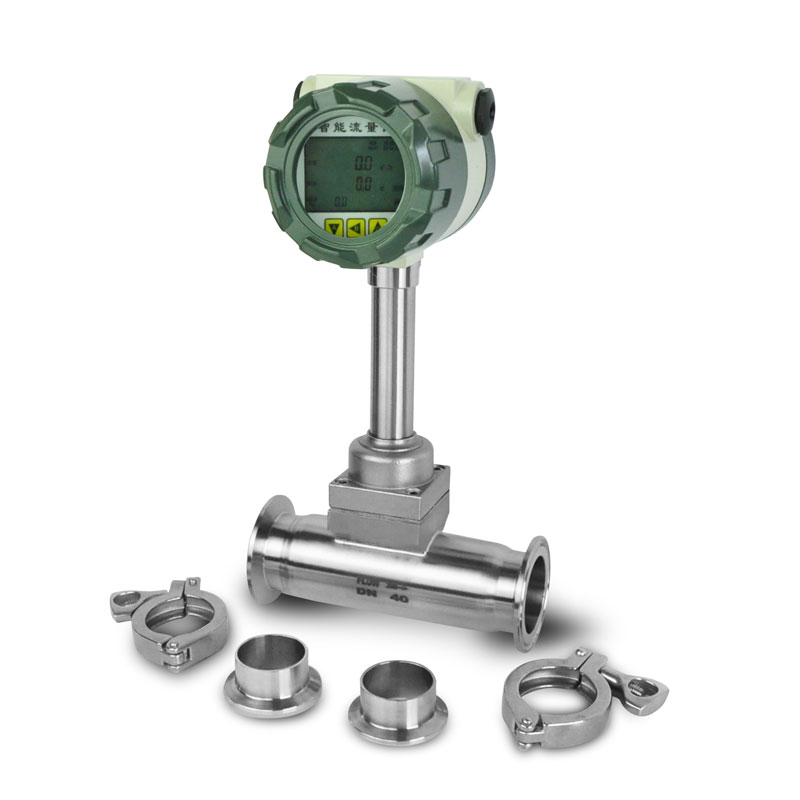

Medidor de caudal de agua blanda con conexión de triple abrazadera
Restricciones:
-Precisión reducida por debajo de 0,5 m/s, y la precisión normal para la medición de agua es del 1,0 %.
-Requiere tuberías rectas de 10D aguas arriba y 5D aguas abajo
# 3. Rotámetro

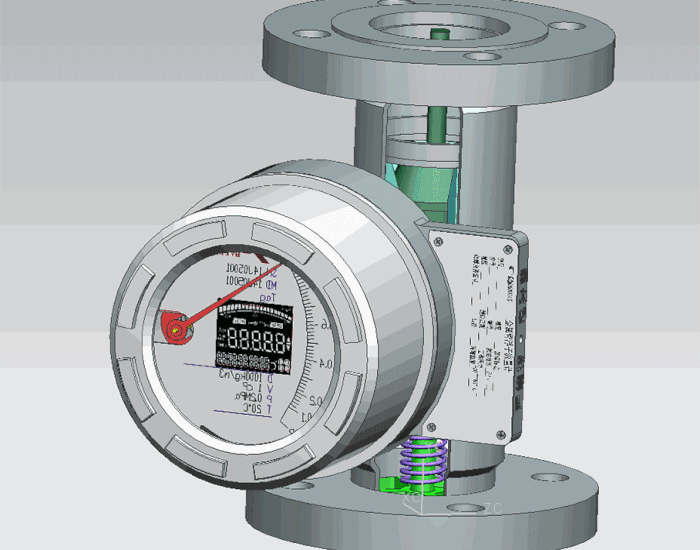

Mecanismo: La posición del flotador en el tubo cónico corresponde al caudal, lo que permite la lectura visual.
Beneficios del medidor de caudal rotámetro de agua blanda:
✅Monitoreo visual del caudal de agua.
✅Medidor de flujo rentable para agua de ósmosis inversa (ahorro del 40% al 60%)
✅Los rotámetros tienen una larga historia y un rendimiento de trabajo estable.
✅Capacidad de monitoreo local sin alimentación externa

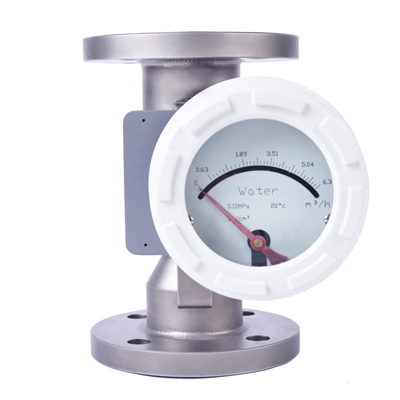

Rotámetro de monitorización local sin alimentación Desventajas:
Precisión del -2% al 5% (no apto para transferencia de custodia)
-La instalación vertical es normal, y el montaje horizontal costará mucho dinero.
-Adecuado para medición de caudal de agua blanda de bajo caudal.

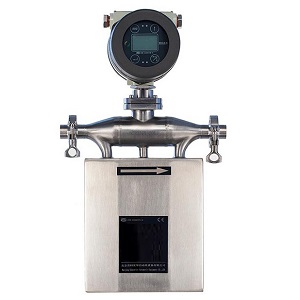

# 4. Medidor de flujo másico Coriolis

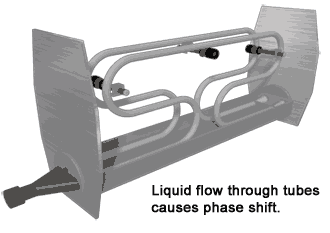

Tecnología principal: Mide el cambio de fase de las fuerzas de Coriolis en tubos vibratorios para determinar el flujo másico.
Ventajas de utilizar el medidor de caudal Coriolis para medir el caudal másico de agua blanda
✅±0,1 % de precisión ultraalta, es un medidor de flujo de alta precisión
✅Salida de múltiples parámetros, además de medir el caudal másico del software y el caudal total, también puede medir la densidad/temperatura del agua RO.
✅Inmune a las variaciones de conductividad
✅Varias opciones de rango de flujo, por ejemplo, desde 40 g/h, hasta 1 t/h, hasta 10 t/h, Silver Automation Instruments tiene soluciones para diferentes rangos de flujo y tamaños de tuberías.
Rango de caudal másico de agua correspondiente a medidores de caudal másico de diferentes tamaños:
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Notas:
El Coriolis es un caudalímetro de alto coste, en comparación con los caudalímetros de turbina (TUF), los caudalímetros de vórtice y los rotámetros. El sensor de caudal másico de agua es sensible a las vibraciones.
Al hablar de medición de caudal de agua, los caudalímetros electromagnéticos (magnómetros) son la solución ideal. Estos
caudalímetros de paso completo ofrecen un funcionamiento discreto, sin obstrucciones y a un precio económico. Sin embargo, su aplicación resulta problemática para la medición de agua blanda debido a limitaciones técnicas inherentes.
Los medidores de flujo electromagnéticos (magnómetros) funcionan según la Ley de Faraday, lo que requiere fluidos conductores (>5 μS/cm). La baja conductividad del agua blanda (<50 μS/cm) provoca:
1. Atenuación de la señal: la fuerza electromotriz reducida degrada la relación señal-ruido (SNR)
2. Deriva del punto cero: polarización de electrodos en medios de baja conductividad
3. Errores de medición: ±5%+ desviaciones vs ±0.5% de los medidores de turbina
Tendencias del mercado para medidores de caudal de agua blanda.
El mercado global de medidores de caudal para agua blanda alcanzó los 1200 millones de dólares en 2023, con dispositivos multiparamétricos de medición de caudal Coriolis creciendo a una tasa de crecimiento anual compuesta (TCAC) del 8,7 % (Flow Research). Los transmisores de caudal inteligentes con protocolos Modbus/Profibus PA, compatibles con IIoT, dominan ahora la industria, ofreciendo mantenimiento predictivo para el desgaste de los rodamientos (medidor de caudal de turbina) o anomalías de vibración (transmisor de caudal de vórtice).
