Medidores de caudal digitales para agua

Tabla de contenidos
Caudalímetros electromagnéticos para medición de caudal de agua
Características del caudalímetro electromagnético de agua
Caudalímetros de turbina para medición de caudal de agua
Características del caudalímetro de agua de turbina
Caudalímetro de desprendimiento de vórtices para dispositivos de medición de agua
¿Cómo funciona el medidor de caudal de agua Vortex?
Características del caudalímetro de agua tipo vórtice
Rotámetros digitales para medición de caudal de agua
¿Cómo funciona el medidor de caudal rotámetro de agua digital?
Ventajas de utilizar un caudalímetro digital de área variable para la medición del caudal de agua
Medidor de caudal de agua ultrasónico
Características del medidor de caudal de agua ultrasónico
Medidor de caudal de agua de canal abierto
¿Cómo funciona el medidor de caudal de agua de canal abierto?
Aplicaciones del caudalímetro de agua de canal abierto
Medidor digital de caudal de agua másico
Características del medidor de caudal másico de agua digital
Medidor de flujo de agua micro digital

Siempre que se habla del mejor caudalímetro digital para agua, solemos recomendar el caudalímetro ultrasónico, el caudalímetro de vórtice, el caudalímetro de turbina y el caudalímetro electromagnético. Todos estos caudalímetros digitales son rentables y fiables gracias a su eficiencia. Por ello, en este artículo, destacaré estos caudalímetros digitales para ayudarle a decidir cuál comprar.

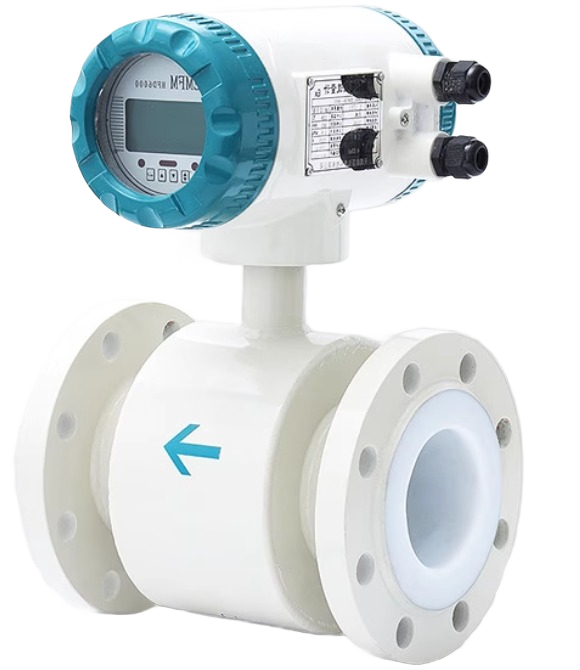

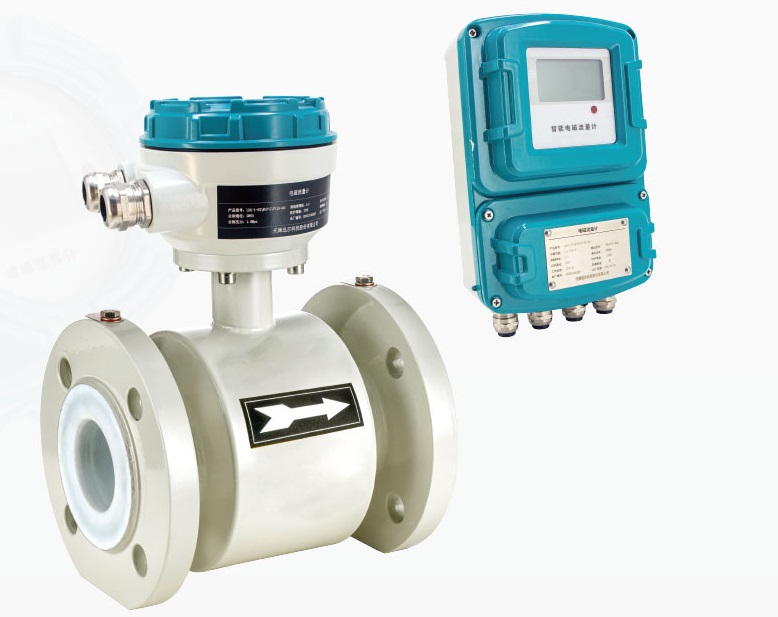

Caudalímetros electromagnéticos para medición de caudal de agua

El caudalímetro electromagnético es un instrumento de medición de caudal que utiliza la ley de inducción electromagnética de Faraday para medir el caudal volumétrico de líquidos conductores. El agua, como líquido conductor, se puede medir por supuesto utilizando un caudalímetro electromagnético.
Los medidores de flujo electromagnéticos son muy esenciales para monitorear el sistema de control en plantas de tratamiento de viviendas y otros procesos de control industrial.
En este caso, el método electromagnético es adecuado para la medición del caudal de líquidos porque no restringe el caudal del agua que se está midiendo. El método electromagnético mide el caudal independientemente de la temperatura, la viscosidad y la presión del líquido. Por lo tanto, todos los caudalímetros magnéticos SHD muestran el caudal total e instantáneo, que son los parámetros clave que se pueden configurar en la pantalla.

Características del caudalímetro electromagnético de agua

El medidor de caudal electromagnético para agua ofrece varias características clave:
- El medidor de flujo de agua magnético incluye una salida analógica estándar de 4-20 mA y una salida de pulso para una medición de flujo precisa.
- El medidor de flujo puede mostrar mediciones del caudal de agua en varias unidades, incluidos galones por minuto (GPM), litros por hora (L/h) y metros cúbicos por hora (m³/h), proporcionando información completa sobre el caudal de agua.
- Las opciones de comunicación disponibles incluyen el protocolo HART, Profibus DP y RS485, mejorando la integración con otros sistemas.
- El sensor de flujo de agua está diseñado sin partes móviles, lo que garantiza la durabilidad y reduce los requisitos de mantenimiento.
- Ofrece una solución rentable para la medición del caudal de líneas de agua con componentes electrónicos avanzados.
- Con un tamaño de sensor de agua de hasta 2000 mm, es ideal para aplicaciones de riego digital.
- Hay varios tamaños de sensores disponibles, incluidos medidores de flujo de agua digitales de 1 pulgada, medidores de flujo de agua de 2 pulgadas, medidores de flujo de agua de 8 pulgadas y medidores de flujo de agua electrónicos de 12 pulgadas, y se pueden personalizar para medidores de flujo digitales más grandes. Los medidores de flujo electromagnéticos son beneficiosos porque carecen de partes móviles. Los sensores que se instalan en su tubería no obstruyen el flujo del agua que se está midiendo. La ausencia de estas partes móviles implica que habrá pocos o ningún requisito de mantenimiento al tomar la medición del flujo de agua.

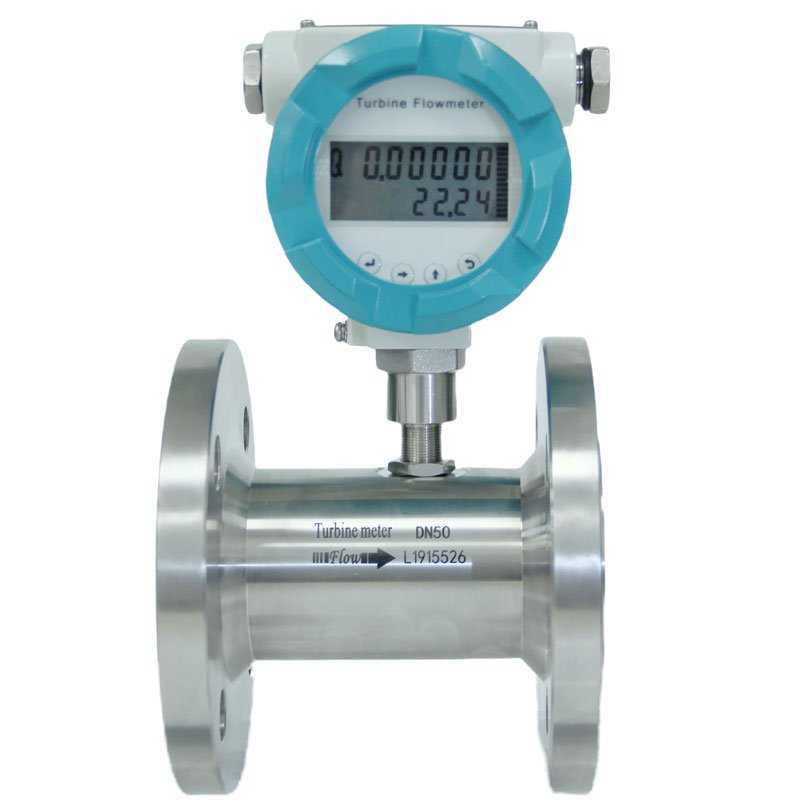

Caudalímetros de turbina para medición de caudal de agua

El caudalímetro de turbina, también conocido como caudalímetro de impulsor, consta de un sensor y un convertidor. El sensor de caudal de agua de turbina utiliza un rotor de múltiples palas para detectar la velocidad media del agua, que luego se utiliza para calcular el caudal de agua o el volumen total.
Los caudalímetros de turbina son de la serie SLW, que ha demostrado ser una opción económica. Por lo tanto, solo pueden medir agua limpia que no tiene sólidos. Este tipo de caudalímetro mide agua con baja conductividad, como agua pura, agua condensada, agua desionizada y agua de ósmosis inversa.

Características del caudalímetro de agua de turbina

Las siguientes son características del medidor de flujo de agua de turbina.
-Es un medidor de caudal digital que tiene una salida de 4-20 MA y es capaz de tener comunicación RS485.
-Puede mostrar información del flujo de agua porque tiene una pantalla electrónica.
-Tiene fuente de alimentación de 24 V DC o opción de alimentación por batería.
-Puede soportar un rango máximo de temperatura del agua de 150 °C.
-Es un medidor de flujo de agua asequible que está diseñado como un medidor de pulsos simple.
-Parámetros como configurar caudalímetro, configurar unidades de caudal, borrar el caudal total son visibles en su display electrónico.
-El medidor de flujo de turbina de agua presenta un diseño sencillo con componentes procesados mínimos, lo que lo hace liviano y fácil de mantener.
-El medidor de caudal de turbina de agua ofrece un alto nivel de precisión, que normalmente oscila entre el 0,5% y el 1,0%, y exhibe una excelente repetibilidad.
- Además, puede diseñarse para medidores de flujo de turbina de agua de alta presión, capaces de soportar presiones de hasta 100 bar o más.
- El medidor de flujo de turbina de agua digital también es rentable, lo que lo convierte en una opción práctica para diversas aplicaciones.
Los medidores de caudal de turbina pueden ser una excelente opción porque se pueden utilizar para una amplia gama de aplicaciones de medición de agua, son fáciles de configurar y operar, son económicos de comprar y son precisos y altamente exactos.

Caudalímetro de desprendimiento de vórtices para dispositivos de medición de agua

¿Cómo funciona el medidor de caudal de agua Vortex?

El caudalímetro de agua de vórtice funciona introduciendo un cuerpo de rombo no aerodinámico en el flujo de agua. A medida que el agua pasa por el cuerpo de rombo, se separa de forma alternada, generando dos series de vórtices regulares en cada lado. Dentro de un rango de flujo específico, la frecuencia de formación de vórtices es directamente proporcional a la velocidad promedio del flujo de agua en la tubería, lo que permite una medición precisa del caudal de agua.
El caudalímetro de vórtice puede medir líquidos, vapor y gases. Tiene un sensor digital versátil que puede realizar mediciones precisas de agua. Además, también se puede utilizar como caudalímetro electrónico.

Características del medidor de caudal de agua tipo vórtice

-Tiene una pantalla digital que puede mostrar información sobre el flujo de agua instantáneo, flujo total.
-Es un medidor de caudal de acero inoxidable para medición de caudal de agua.
-Puede manejar un rango de temperatura máxima de 350 °C, por lo tanto, puede usarse como medidor de flujo de agua de alta temperatura, como medidor de flujo de agua de caldera, medidor de flujo de agua condensada .
-Existen diversas conexiones de proceso como tri-clamp para la industria sanitaria e higiénica, brida y wafer.
-Tiene una opción de comunicación HART y RS485 para una mejor integración del sistema.
-El medidor de flujo de agua Vortex tiene una fuente de alimentación de 24 CC o una fuente de alimentación de batería.
-También es un medidor de caudal de agua electrónico de 2 hilos.
- El caudalímetro de vórtice también es ideal por su precisión a largo plazo. No requiere mucho mantenimiento porque no tiene piezas móviles. Su rango de temperatura también es impresionante, por lo que es confiable. Además, el costo de instalación también es más económico.

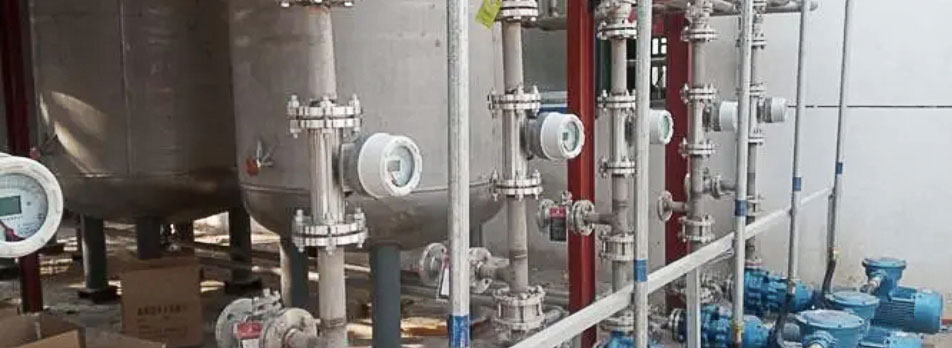

Rotámetros digitales para medición de caudal de agua

¿Cómo funciona el medidor de caudal rotámetro de agua digital?

El principio de funcionamiento de un rotámetro implica un flotador que se mueve hacia arriba y hacia abajo dentro de un tubo cónico vertical en respuesta a los cambios en el caudal de agua. A medida que varía el caudal de agua, el flotador ajusta el área de flujo, lo que permite la medición del caudal volumétrico de agua, de ahí el nombre de "medidor de caudal de área variable". Si bien el flotador puede servir como un simple indicador de caudal para medir el caudal de agua, Silver Automation Instruments lo ha convertido en un medidor de caudal de rotor electrónico equipado con un transmisor. Este cabezal de rotámetro electrónico no solo muestra el caudal de agua, sino también el caudal total de agua. Además, el transmisor del rotámetro puede emitir una señal de 4 a 20 mA, con opciones para comunicación RS485 o HART.

Ventajas de utilizar un caudalímetro digital de área variable para la medición del caudal de agua

- El medidor de flujo de rotor de tubo de metal mide el flujo de agua, lo que es más duradero que el rotámetro de tubo de vidrio.
- El medidor de flujo rotámetro electrónico puede tener salida analógica y también puede emitir señales de alarma de límite superior e inferior para diversos controles de procesos y transmisión remota.
- Existen opciones para caudalímetros de agua a prueba de explosiones y caudalímetros de agua con seguridad intrínseca.
- El medidor de caudal electrónico de área variable generalmente es adecuado para la medición de caudales de agua bajos.
- También hay opciones de conservación de calor y caudalímetro con camisa para agua.
- El tamaño del sensor de flujo de agua de área variable varía de 1/2" a 8".
- Se puede convertir en medidor de caudal de agua vertical, también en medidor de caudal de agua horizontal.
- La estructura es simple y básicamente no requiere mantenimiento.
- Una variedad de opciones de conexión de proceso para el dispositivo medidor de flujo de agua tipo rotámetro, como conexión de abrazadera, conexión roscada, conexión de brida, etc.

Medidor de caudal de agua ultrasónico

Principio del caudalímetro ultrasónico de agua: cuando las ondas sonoras se propagan en el agua, la velocidad de propagación de las ondas sonoras aumenta en la dirección descendente y disminuye en la dirección ascendente. La misma distancia de propagación tiene diferentes tiempos de propagación. La diferencia en el tiempo de recorrido en la misma distancia se utiliza para calcular el caudal de agua. Este método se conoce como caudalímetro ultrasónico de tiempo de tránsito.

Características del medidor de caudal de agua ultrasónico

1. El medidor de flujo de agua ultrasónico sin contacto cuenta con transductores sujetos con abrazaderas que se montan en la superficie de la tubería, lo que elimina la necesidad de detener el flujo de agua o cortar la tubería durante la instalación.
2. Hay medidores de flujo de agua ultrasónicos fijos montados en la pared y medidores de flujo de agua ultrasónicos portátiles de mano.
3. El medidor de agua ultrasónico no intrusivo no tiene componentes internos que obstruyan el flujo, lo que resulta en una pérdida de presión cero.
4. Los medidores de agua ultrasónicos de tiempo de tránsito se utilizan normalmente para medir agua limpia en tuberías sin revestimiento. Para medir el caudal de aguas residuales, se recomienda un medidor de caudal ultrasónico Doppler.
5. Los medidores de flujo de agua ultrasónicos son muy rentables y no requieren modificaciones adicionales en las tuberías durante la instalación.
6. En China, los caudalímetros ultrasónicos no son adecuados para medir el caudal de agua en tuberías con un diámetro inferior a DN32. Para tuberías de diámetro inferior a DN32, se recomienda un caudalímetro de turbina o un caudalímetro electromagnético.

Medidor de caudal de agua de canal abierto

¿Cómo funciona el medidor de caudal de agua de canal abierto?

El caudalímetro de canal abierto está diseñado para medir el caudal natural en tuberías parcialmente llenas o canales abiertos con una superficie libre. Los caudalímetros de canal abierto que ofrece Silver Automation Instruments se utilizan normalmente junto con los canales Parshall. El principio del caudalímetro de canal abierto ultrasónico implica estrechar una sección del área de la sección transversal del canal, lo que hace que el nivel del líquido en la sección estrecha sea inferior al nivel del líquido aguas arriba. El caudal se determina midiendo la diferencia de niveles de líquido.

Aplicaciones del caudalímetro de agua de canal abierto

Los medidores de caudal de canal abierto son adecuados para su uso en canales de desviación de suministro de agua urbana, canales de desviación y drenaje de agua de refrigeración en plantas de energía térmica, canales de entrada y descarga de tratamiento de aguas residuales, descarga de aguas residuales industriales y mineras, así como en proyectos de conservación de agua y canales de riego agrícola.

Medidor digital de caudal de agua másico

El caudalímetro másico de Coriolis es actualmente el caudalímetro másico de agua más preciso del mundo. Principio del caudalímetro másico de Coriolis para agua: El fluido se encuentra en un sistema giratorio mientras se mueve en línea recta, lo que produce el principio de Coriolis, que es proporcional al caudal másico.

Características del medidor de caudal másico de agua digital

1. Mida directamente el caudal másico de agua, en lugar del caudal másico convertido por la relación entre el caudal volumétrico y la densidad.
2. Mida el caudal de diversas aguas, agua ultrapura, agua de ósmosis inversa, en resumen, se puede medir cualquier tipo de agua. Por el contrario, el electromagnético no puede medir agua no conductora, y el medidor de caudal de agua de vórtice y el medidor de caudal de agua de turbina no pueden medir agua que contenga impurezas.
3. La amplitud de vibración del tubo de medición es pequeña, no hay obstrucciones ni partes móviles en la tubería y no hay pérdida de presión en el medidor de flujo de agua.
4. No solo mide el caudal másico de agua, sino que también mide la temperatura y la presión del agua, medidor de caudal de agua digital multiparámetro.
5. El caudalímetro de agua de máxima precisión, con una precisión de hasta el 0,1 %. 6. Nuestra empresa cuenta con microcaudalímetros y controladores de caudal másico Coriolis para agua.
6. El medidor de caudal másico digital de agua cuenta con una pantalla digital y admite varios protocolos de comunicación, incluidos Profibus PA, HART y MODBUS RTU. Ofrece opciones de salida de caudal o densidad para señales de frecuencia y de 4-20 mA. El medidor de caudal másico puede recibir alimentación de 24 V CC o 220 V CA.

Medidor de flujo de agua micro digital

Nuestra empresa ofrece medidores de flujo microdigitales avanzados para la medición precisa del agua, utilizando tecnología de vanguardia. Nos especializamos en proporcionar medidores de flujo micro de engranajes ovalados, medidores de flujo de presión diferencial micro y medidores de flujo másico micro Coriolis. Cada uno de estos dispositivos representa un alto nivel de sofisticación tecnológica y precisión en la medición del flujo. A continuación, se incluye una breve descripción general de nuestra oferta.

Micro Coriolis flow meter/flow controller	Coriolis flow meter Principle High accuracy (±0.5%FS) and wide measuring grange, max turndown ratio can be 100：1 Can detect 40 g/h water mass flow or even smaller water flow Option with display type or without display type
Micro DP flow meter	Much cheaper than Coriolis water flow meter Can detect min water flow 0.5 ml/min(CCM) Output 4-20Ma,0-5V or 1-5V option RS485 or RS232 Max water pressure rating : 150 psi Water temperature range : 10~50 °C
Micro oval gear flow meter	Pulse output NPN or PNP 24V DC power supply Min water flow can detect: 10 ml/min Stainless steel small water flow meter

Conclusión

Los caudalímetros digitales son muy fiables y tienen una funcionalidad excelente. Se utilizan perfectamente para la medición y el control del agua. Todo lo que necesita hacer es familiarizarse con los precios y la calidad de los caudalímetros digitales para poder identificar cuál es bastante estable y fiable, de modo que cuando compre uno, se asegure de tener el mejor caudalímetro digital para mediciones de agua. Le invitamos a ponerse en contacto con Silver Automation Instruments y a proporcionarnos sus aplicaciones de medición de caudal de agua digital.
