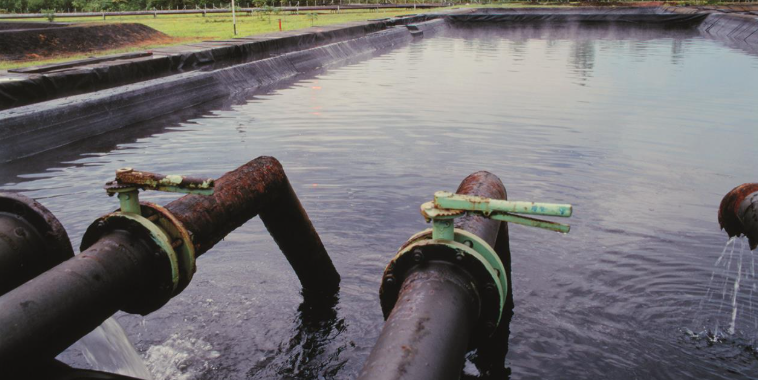

En la producción de petróleo y gas, el agua de producción es uno de los subproductos más importantes. Se trata del agua que sale del pozo junto con el petróleo crudo y el gas natural. Esta agua suele contener una mezcla de agua de formación, agua de inyección, sales, gotas de petróleo y productos químicos. Medir con precisión el caudal de agua de producción es fundamental para la gestión de recursos, el cumplimiento de las normativas ambientales y la mejora de la eficiencia operativa. Es ahí donde un medidor de caudal de agua de producción se convierte en un instrumento crucial en las operaciones de los yacimientos petrolíferos.
Un caudalímetro de agua producida es un dispositivo que se utiliza para medir la cantidad de agua que se separa de los flujos de petróleo y gas durante la producción. Esta agua suele enviarse para su tratamiento, reinyección o eliminación. Al instalar caudalímetros en puntos clave, como las salidas de los separadores, las tuberías de tratamiento y los sistemas de reinyección, los operadores pueden monitorear la tasa de producción de agua en tiempo real.
Los datos recopilados por los caudalímetros ayudan a los ingenieros de yacimientos petrolíferos a comprender la proporción de agua y petróleo , detectar fugas o pérdidas en el proceso y verificar la eficiencia de la separación. Sin datos de caudal precisos, es prácticamente imposible saber cuánta agua producida se gestiona diariamente o con qué eficacia funcionan los sistemas de separación.

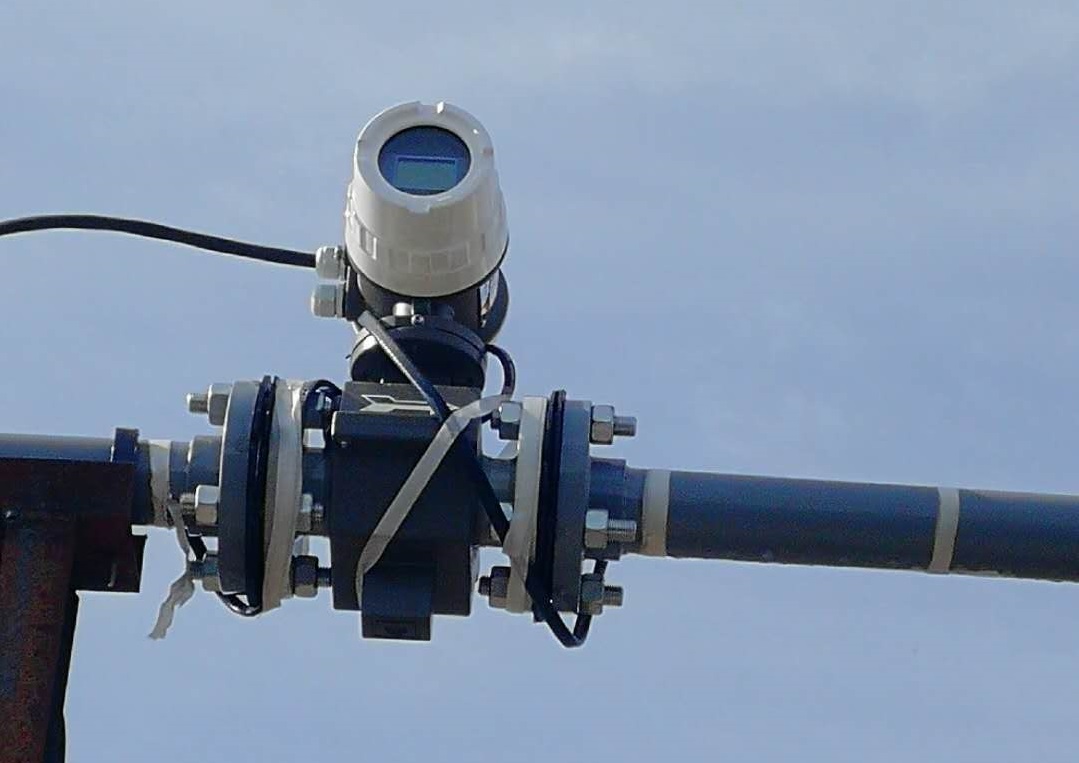

Medición del flujo de agua producida
El agua producida no es solo un subproducto, sino que representa una parte significativa de la operación del yacimiento petrolífero. En muchos pozos maduros, el volumen de agua producida puede ser varias veces mayor que el volumen de petróleo. El monitoreo del flujo de agua producida ofrece varios beneficios:
Sin embargo, medir el agua producida no es tan fácil como medir el agua limpia debido a su compleja composición.
El agua de producción suele contener gotas de petróleo, sólidos en suspensión y burbujas de gas , lo que la convierte en un fluido bifásico o multifásico . También puede ser corrosiva , dependiendo de su contenido de sales y sustancias químicas. Estos factores plantean diversos desafíos:
Por lo tanto, la selección de la tecnología de caudalímetro adecuada depende del estado del agua producida y del entorno de instalación.

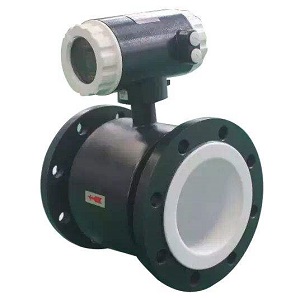

Un caudalímetro electromagnético (magmeter) se utiliza ampliamente para medir líquidos conductores, como el agua residual de la industria. Su funcionamiento se basa en la ley de inducción electromagnética de Faraday , según la cual el movimiento de un fluido conductor a través de un campo magnético genera un voltaje proporcional al caudal.
Ventajas:
Limitaciones:
Para el agua producida tratada o separada , los caudalímetros electromagnéticos ofrecen una solución rentable y de bajo mantenimiento.

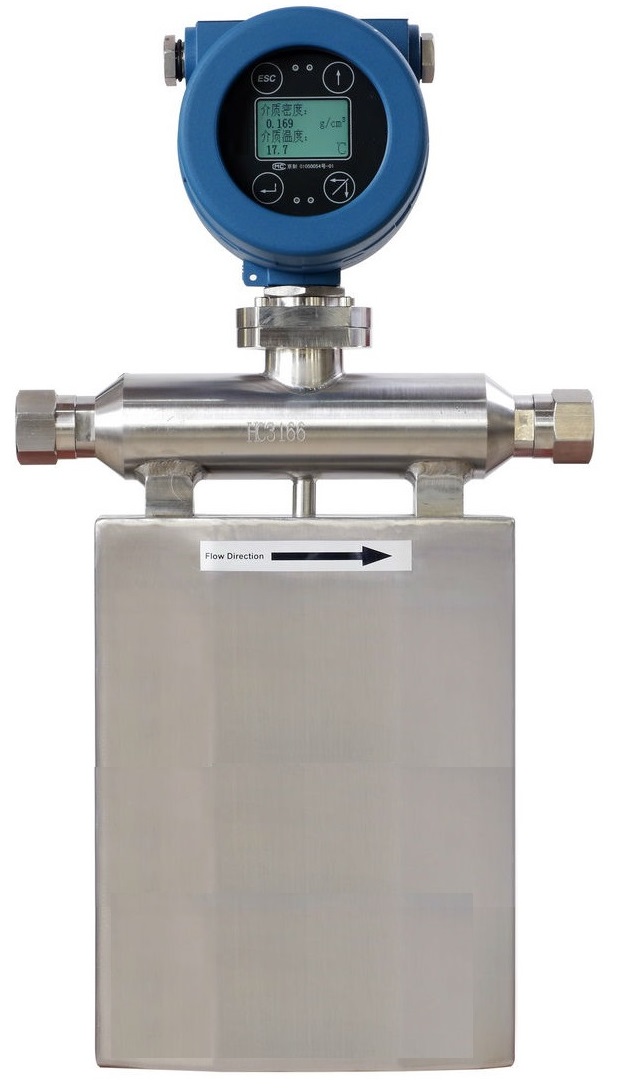

El caudalímetro Coriolis mide el caudal másico directamente detectando la deflexión de los tubos vibrantes a medida que el fluido pasa a través de ellos. Es una de las tecnologías más precisas disponibles para el análisis de aguas residuales de producción, especialmente cuando también se requiere información sobre la densidad.
Ventajas:
Limitaciones:
Los medidores Coriolis son los más adecuados para la transferencia de custodia , el control de procesos y los puntos críticos de medición de flujo donde la precisión es fundamental.

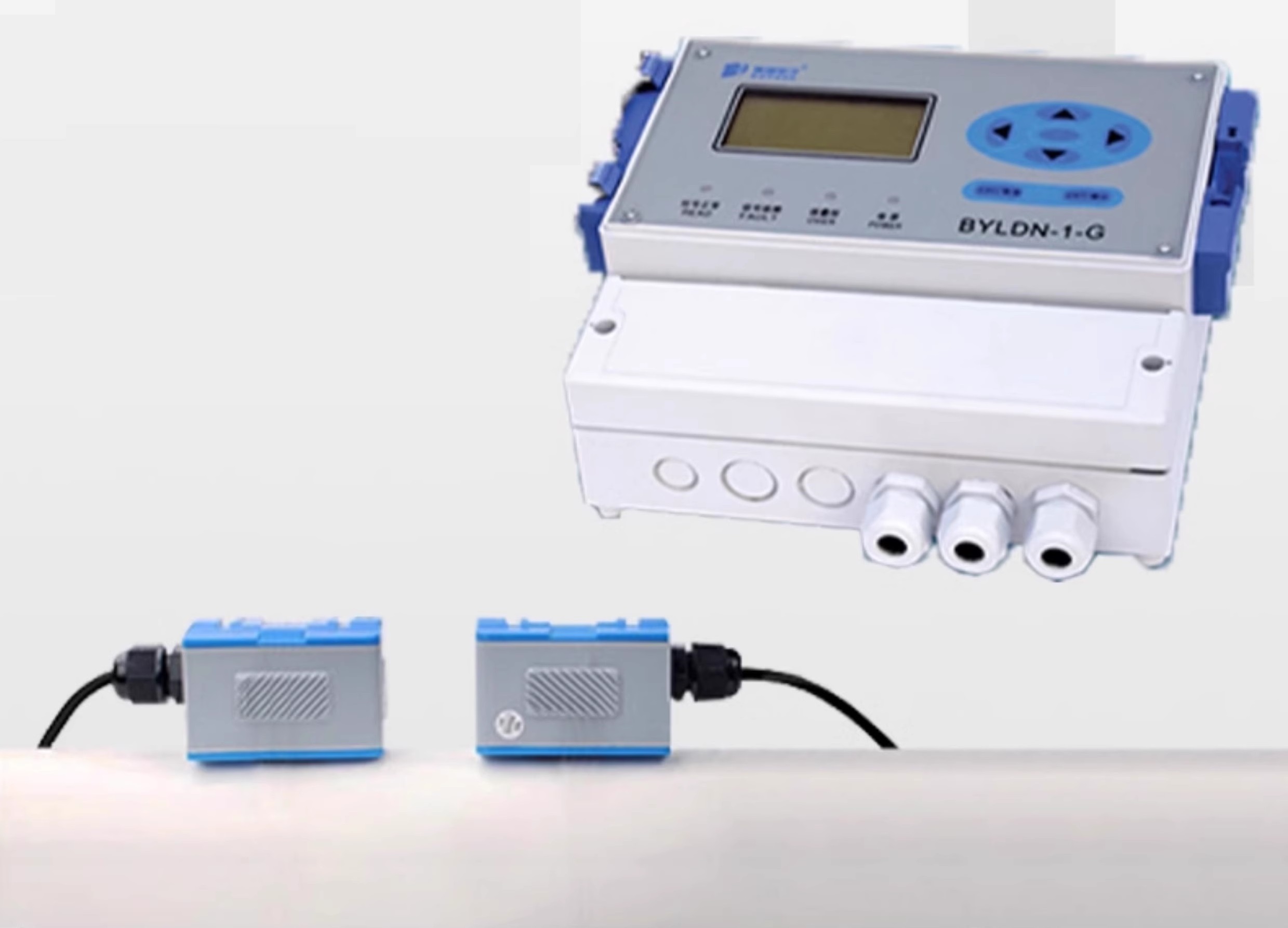

Cuando el agua producida contiene gas, gotas de aceite o sólidos , un caudalímetro ultrasónico Doppler puede ser una opción práctica. Este medidor emite una señal ultrasónica hacia el fluido y mide el desplazamiento de frecuencia (efecto Doppler) causado por las partículas o burbujas que se mueven con el flujo.
Ventajas:
Limitaciones:
Los caudalímetros ultrasónicos Doppler son ideales para aguas residuales , aguas de producción con sólidos en suspensión y para la monitorización temporal del caudal .
Al seleccionar un medidor de caudal para agua producida Los ingenieros deben considerar varios factores:
En general:
La medición del caudal de agua producida es fundamental para la gestión moderna de los yacimientos petrolíferos. Los datos precisos de caudal ayudan a las empresas a controlar la producción, gestionar el tratamiento del agua y cumplir con las obligaciones medioambientales. Al comprender las condiciones del fluido y seleccionar la tecnología de caudalímetro adecuada (electromagnética , Coriolis o ultrasónica Doppler ), los operadores pueden garantizar un rendimiento fiable y una calidad de datos constante.
Elegir el caudalímetro de agua producida adecuado no solo mejora la eficiencia, sino que también ayuda a reducir los riesgos operativos, minimizar las pérdidas y respaldar una gestión sostenible del agua en los yacimientos petrolíferos.
