Un transmisor de presión de vapor necesita protección contra el calor del proceso antes que nada. Esto se logra con una opción de radiador de alta temperatura (hasta 350 °C) para montaje directo, o un sello de diafragma con capilar para montaje remoto lejos de la línea caliente.
En el caso de vapor saturado o sobrecalentado, instale siempre un circuito de condensado (cola de cerdo o sifón) entre la toma de proceso y el transmisor, incluso con un radiador de alta temperatura instalado. El circuito se llena de condensado e impide que el vapor caliente entre en contacto directo con el sensor.
Los rangos de presión de vapor comunes van desde 0-1,6 MPa en circuitos de calefacción de baja presión hasta 0-4,0 MPa o más en colectores de calderas. Las opciones de salida son 4-20 mA, HART o RS485 Modbus RTU .
Un estándar sensor transmisor de presión El sensor, piezorresistivo o capacitivo, tiene un límite de temperatura superior muy por debajo de la temperatura del vapor vivo, que ronda los 80 °C. El vapor saturado a 1,0 MPa manométrica ya alcanza los 184 °C, y el vapor sobrecalentado en el colector de una caldera puede superar los 300 °C. Si se coloca el diafragma del sensor directamente en ese circuito sin protección, se desvía y luego falla, a menudo en cuestión de semanas en lugar de años. La solución consiste en mantener el vapor caliente alejado del chip del sensor de presión, a la vez que se transmite la presión con precisión. Existen tres métodos probados para lograrlo, según la instalación.

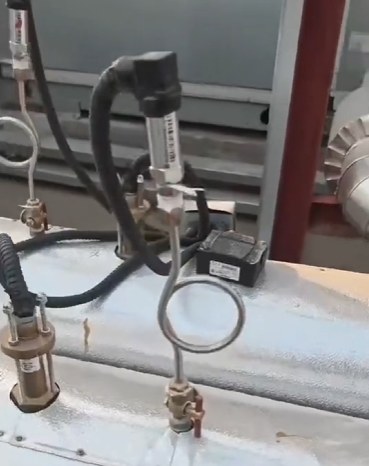

El método más común en los colectores de vapor consiste en un circuito de condensado, también llamado sifón o derivación, instalado entre la toma de proceso y el transmisor. El vapor que entra en el circuito se enfría y condensa, y el condensado que se acumula actúa como amortiguador térmico, de modo que el transmisor mide la presión a través de una columna de agua en lugar de a través del vapor en movimiento.

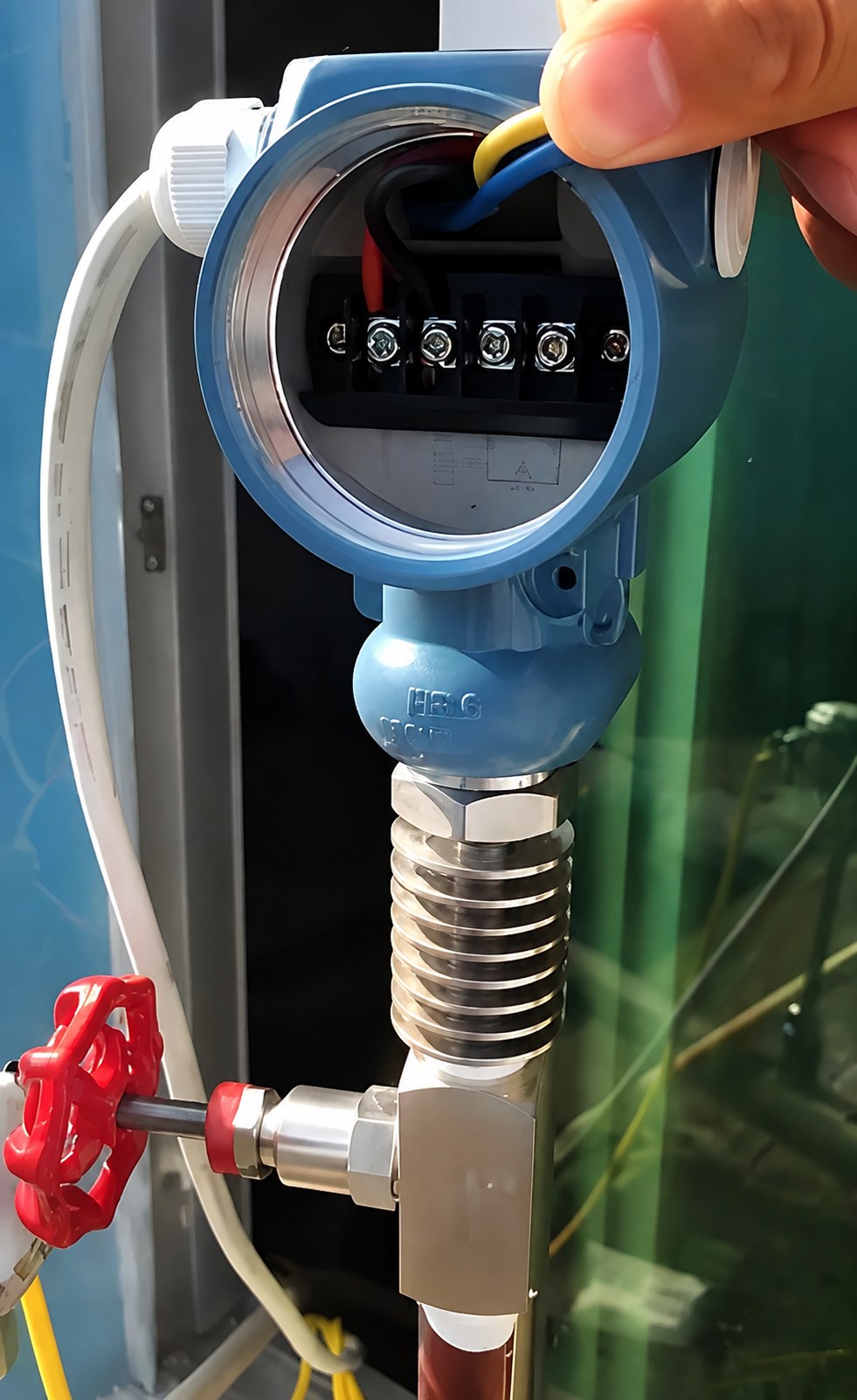

Con un circuito de condensado correctamente lleno, un transmisor estándar suele manejar vapor saturado hasta una presión moderada sin necesidad de ajustes adicionales. Para temperaturas de proceso más elevadas, o como margen de seguridad contra el funcionamiento en seco del circuito, se puede añadir un radiador de alta temperatura, que amplía el rango de funcionamiento seguro del sensor de presión de vapor hasta 350 °C en la conexión al proceso.
Importante: antes de la puesta en marcha, debe llenarse el circuito de condensado. Un circuito vacío durante el primer arranque expone inmediatamente el sensor a la temperatura máxima del vapor, lo que anula el propósito de su instalación.

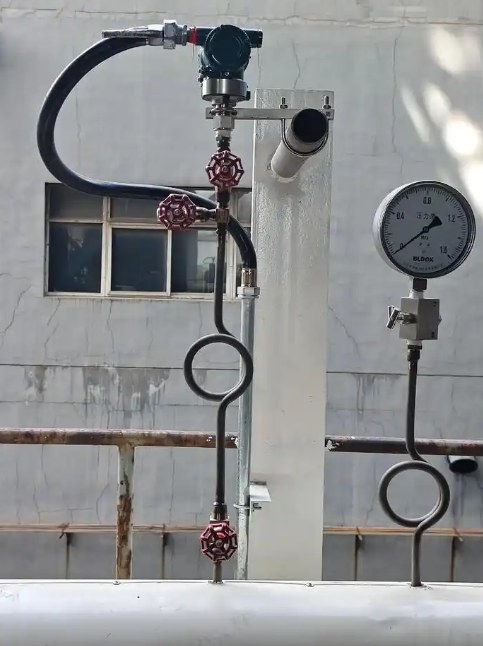

Un simple bucle en forma de cola de cerdo funciona bien con vapor saturado moderado, pero en líneas más calientes o de mayor presión, una sola curva no siempre proporciona al vapor la superficie de contacto suficiente para condensarse completamente antes de llegar al sensor. Un bucle de condensado en espiral, formado al enrollar varias vueltas de tubo en lugar de una sola curva en U, soluciona este problema. La mayor longitud y superficie del tubo enfrían y condensan el vapor de forma más completa, de modo que el transmisor detecta una columna de agua estable incluso en los colectores de calderas calientes.

Esta serpentina se suele fabricar in situ o se encarga como accesorio preformado del mismo material que la tubería de proceso, generalmente acero inoxidable 316 para calderas. Se instala entre la válvula de bloqueo y el transmisor, en la misma posición que ocuparía un tubo flexible recto, y a menudo se combina con la opción de radiador de alta temperatura para mayor margen de seguridad en tuberías que superan los 250 °C.
Cuándo usar una bobina en lugar de un simple cable flexible: en colectores sobrecalentados de alta presión, en lugares con espacio vertical limitado donde un solo bucle no puede formar una curva en U lo suficientemente profunda, o en sitios con antecedentes de bucles que se quedan sin combustible entre paradas.

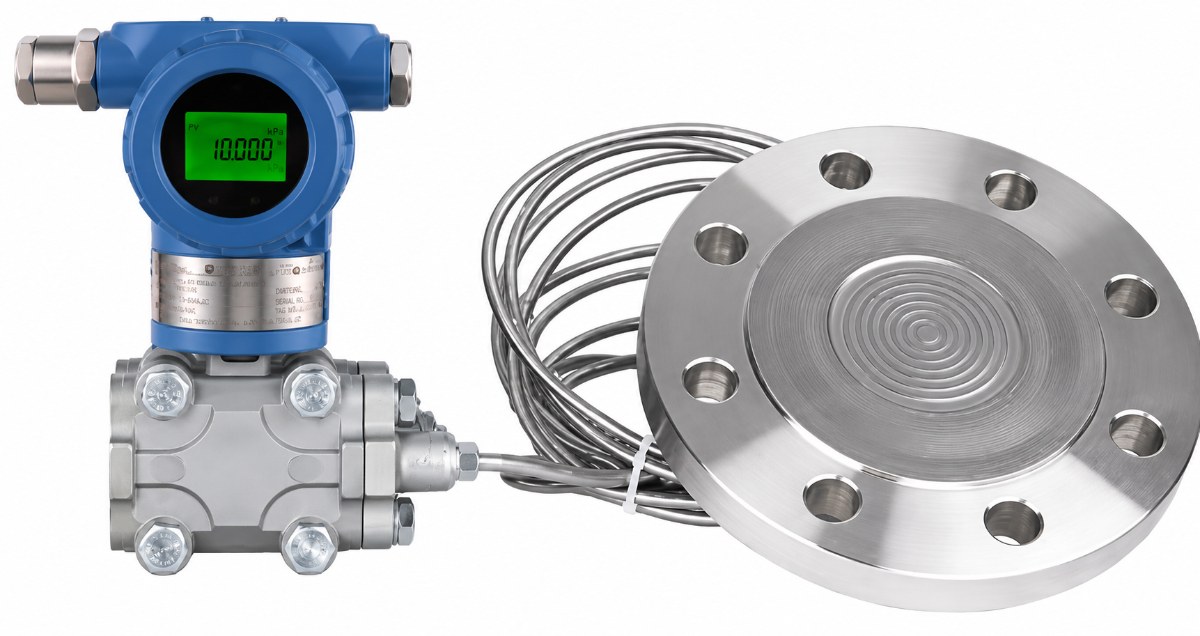

En colectores de calderas de alta presión, o donde el punto de toma es de difícil acceso para el mantenimiento, un sello de diafragma con brida conectado al transmisor mediante un tubo capilar funciona mejor. El diafragma del sello entra en contacto directo con el proceso, un fluido de llenado transmite la presión a través del capilar y el transmisor se monta lejos de la tubería caliente, generalmente en un lugar donde la temperatura ambiente es manejable y de más fácil acceso.
Esta configuración cuesta más que un sistema de circuito de condensado, por lo que normalmente se reserva para vapor sobrecalentado a alta presión, lugares con fuertes vibraciones o de difícil acceso, o donde el transmisor debe estar a la altura de los ojos de un técnico en lugar de estar en el propio colector.
Los rangos de presión del vapor varían considerablemente según la aplicación. La tabla a continuación muestra los rangos típicos que se observan en los servicios de vapor más comunes. Siempre dimensione el transmisor de presión de vapor de manera que la presión de operación normal se sitúe en el tercio medio del rango, no en el extremo superior, para garantizar la precisión a largo plazo y disponer de margen para picos de presión.
| Solicitud | Rango típico | Precisión típica |
| Circuito de calentamiento de baja presión | 0 ~ 1,0 MPa | 0,2 ~ 0,5% FS |
| Encabezado de vapor de proceso | 0 ~ 1,6 MPa | 0,1 ~ 0,2% FS |
| Salida de la caldera, planta de presión media | 0 ~ 2,5 MPa | 0,1 ~ 0,2% FS |
| Cabezal de caldera de alta presión | 0 ~ 4,0 MPa | 0,1% FS |
| Vapor sobrecalentado, alta potencia | 0 ~ 6,0 MPa y superior | 0,1% FS, confirmar al consultar |
Un transmisor de presión de vapor normalmente admite Salida analógica de 4-20 mA HART y RS485 Modbus RTU (la mayoría de las líneas de transmisores de presión industriales no admiten Modbus TCP/IP). Para los cálculos de eficiencia de calderas que combinan la presión con un caudalímetro de vapor, un bus Modbus RTU compartido entre el transmisor de presión, el sensor de temperatura y el caudalímetro simplifica el cableado hasta el sistema de control.
El vapor limpio, saturado o sobrecalentado no es corrosivo, por lo que un diafragma de aislamiento estándar de acero inoxidable 316L es suficiente para la mayoría de las aplicaciones de presión de vapor sin necesidad de materiales especiales. Utilice Hastelloy, tantalio o titanio únicamente cuando la línea de vapor transporte residuos de un proceso agresivo, no para vapor de caldera o de uso general.
Es frecuente que se soliciten conjuntamente un transmisor de presión de vapor y un caudalímetro de vapor de vórtice, ambos con transmisión de datos a través de RS485 Modbus RTU, lo que permite a la planta calcular el caudal másico y monitorizar la eficiencia de la caldera sin necesidad de un ordenador de caudal independiente. La instalación del transmisor de presión con un circuito de condensado y, en los colectores de vapor caliente, con un radiador de alta temperatura, ha demostrado ser fiable en los proyectos de salas de calderas que gestionamos. Esto describe un patrón de proyecto general y recurrente, más que una instalación específica ya finalizada; envíenos sus datos reales de presión, temperatura y ubicación de la toma de corriente, y le confirmaremos la configuración adecuada para su planta.
Silver Automation Instruments fabrica un transmisor de presión listo para vapor bajo la marca Serie SH316 , que abarca el circuito de condensado y el sistema de radiadores de alta temperatura, así como el sello de diafragma con montaje remoto capilar descrito anteriormente. Las especificaciones completas, las opciones de conexión al proceso y el formulario de consulta en línea están disponibles en silverinstruments.com.
Para obtener el modelo correcto y un presupuesto formal, envíenos lo siguiente:
Envíe estos detalles por correo electrónico a sales@silverinstruments.com Confirmaremos la configuración correcta y le enviaremos un presupuesto formal.

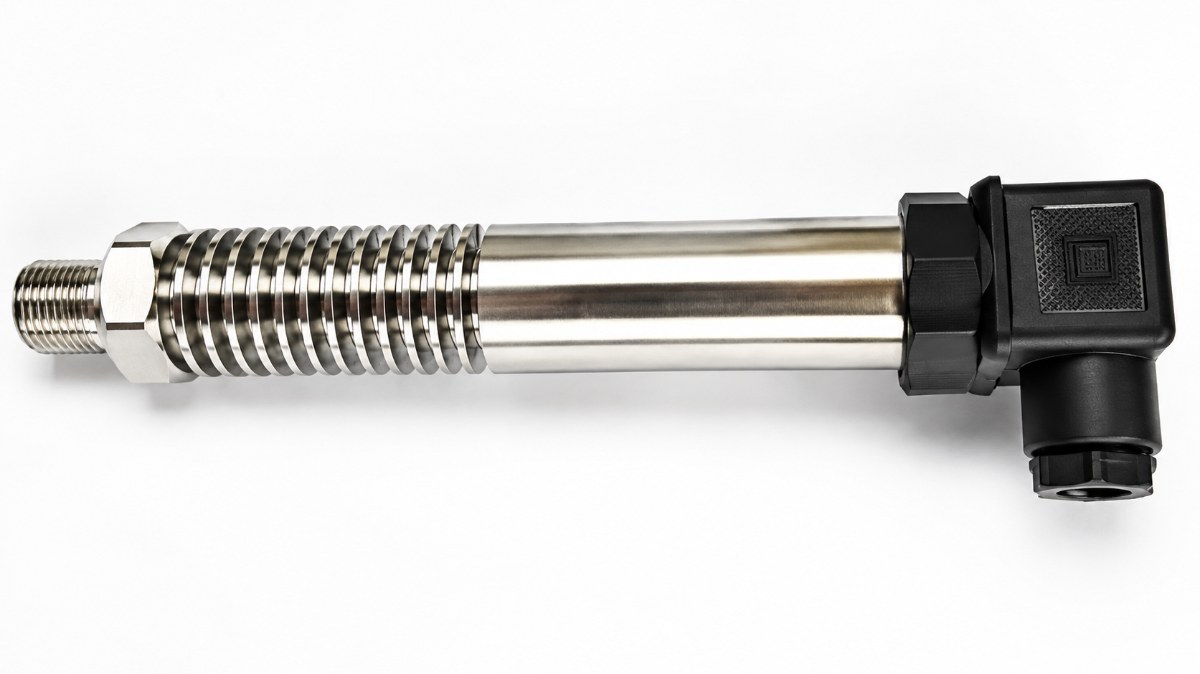

Sensor de presión
