¿Qué es un medidor de flujo SCCM?
Un medidor de flujo SCCM es un instrumento de precisión que se utiliza para medir caudales muy pequeños de gas o aire, generalmente expresados en SCCM (centímetros cúbicos estándar por minuto), como 2 sccm, 10 sccm o 20 ml/min. El término "estándar" significa que el caudal se refiere a condiciones específicas de temperatura y presión, generalmente 0 °C y 1 atm, lo que permite lecturas consistentes y comparables en diferentes aplicaciones. Para obtener más información sobre las condiciones estándar y reales del gas, consulte este artículo:
[m³/h vs. Nm³/h vs. Sm³/h: La guía definitiva de unidades de caudal de gas] .

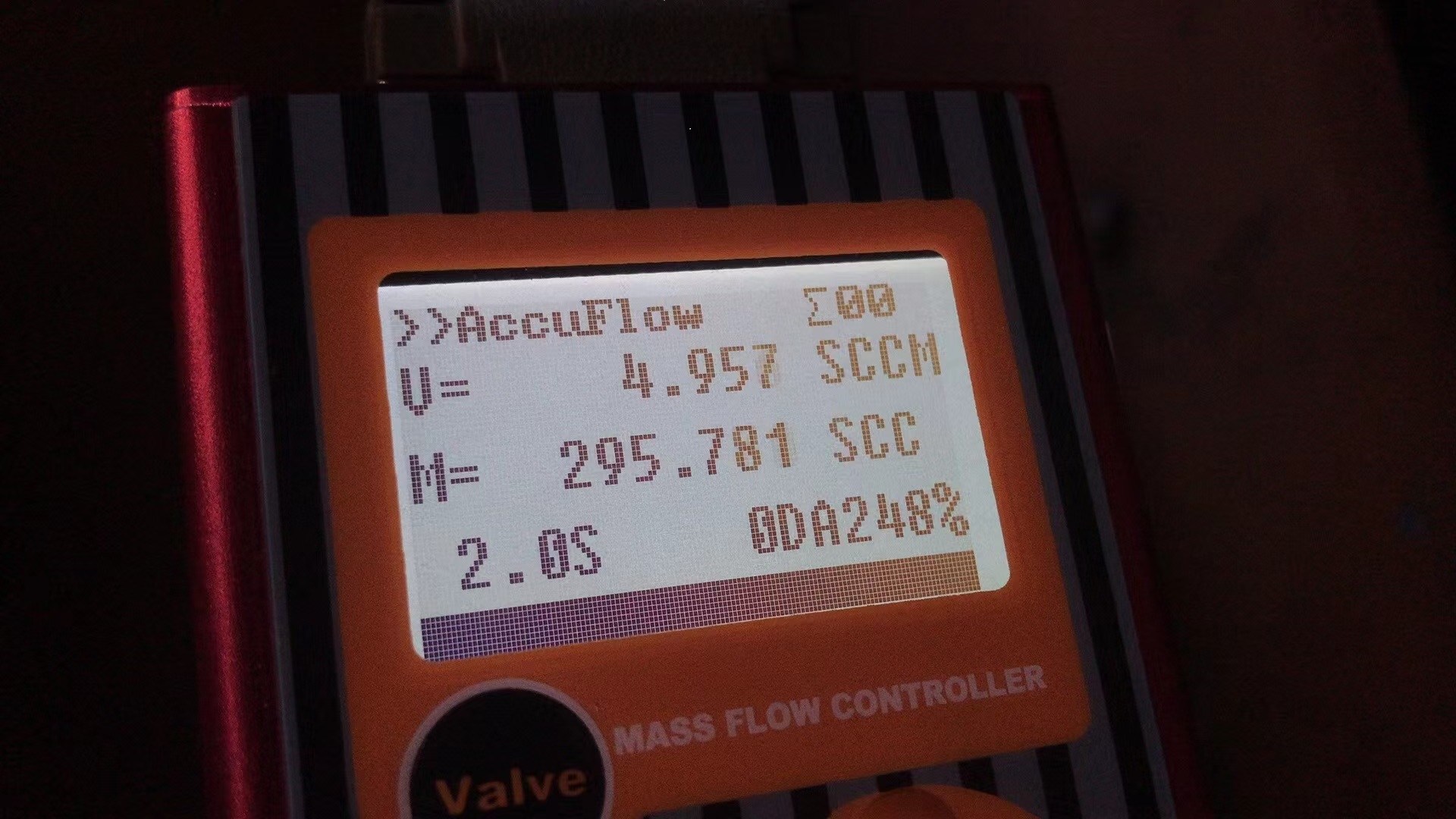

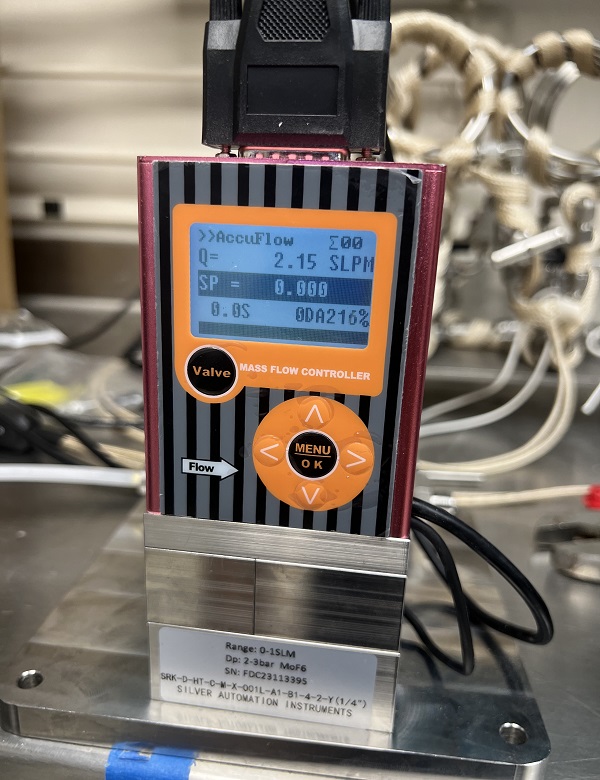

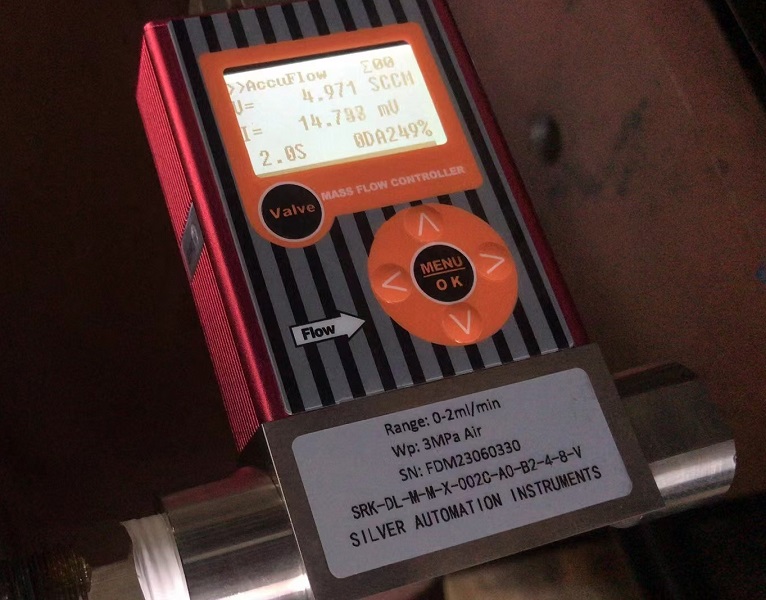

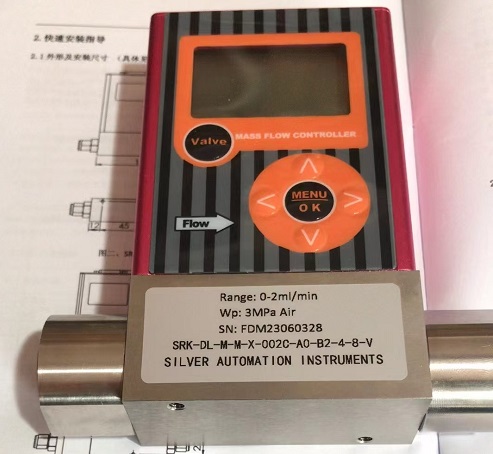

Medidor de flujo de gas micro con unidad de flujo SCCM
A diferencia de
los medidores de flujo de gas industriales típicos que manejan grandes volúmenes de gas (con unidades de flujo como MMscfd, GPM o m³/h), los medidores de flujo SCCM están diseñados para la medición de microflujo de gas. Se utilizan ampliamente en industrias donde el control preciso del gas es crucial, como la fabricación de semiconductores, la investigación de laboratorio, la producción de dispositivos médicos, la detección de fugas de gas y la instrumentación analítica. Incluso el más mínimo cambio en el flujo de gas puede afectar significativamente la calidad del proceso y el rendimiento del producto en estos campos.
Por qué es importante la medición del flujo SCCM
Cómo funcionan los medidores de flujo SCCM
Los medidores de caudal SCCM pueden basarse en diferentes principios de medición. Los dos tipos más comunes son los medidores de caudal másico térmico y los medidores de caudal de presión diferencial.
Un micromedidor de flujo másico térmico mide el flujo de gas basándose en la transferencia de calor. Dentro del sensor, un pequeño calentador calienta parte del flujo de gas, y los sensores de temperatura monitorean la velocidad con la que el gas disipa el calor. Cuanto más rápido se mueve el gas, más calor se elimina.
Dado que este método depende de las propiedades térmicas del gas, mide el caudal másico directamente, sin necesidad de compensación de temperatura ni presión. Esto lo hace ideal para aplicaciones donde la composición del gas y las condiciones de operación son estables.
Los medidores de flujo microtérmicos con unidades de flujo ml/min son especialmente adecuados para la medición de gases de baja presión y bajo flujo, y ofrecen alta precisión, excelente repetibilidad y un tiempo de respuesta rápido.
Otro método común es el medidor de caudal de presión diferencial (PD). Funciona colocando una restricción (como un orificio o un elemento de flujo laminar) en el paso del gas. A medida que el gas fluye a través de la restricción, se crea una caída de presión proporcional al caudal.
Al medir esta diferencia de presión y conocer la densidad del gas, el sistema puede calcular el caudal volumétrico o másico. Para la medición de microflujos en unidades SCCM, el elemento DP debe diseñarse cuidadosamente para crear diferencias de presión mensurables incluso con caudales muy bajos.
Los medidores SCCM basados en DP son conocidos por su rendimiento sólido y su compatibilidad con diversos gases, pero generalmente requieren corrección de temperatura y presión para mantener una alta precisión.
Aplicaciones de los medidores de flujo SCCM
Los medidores de caudal SCCM son herramientas esenciales en cualquier proceso que implique un control preciso de gases. Algunas aplicaciones típicas incluyen:
- Fabricación de semiconductores y productos electrónicos
Se utiliza para controlar gases portadores, gases de deposición y sistemas de grabado por plasma. La precisión del SCCM garantiza una producción estable de obleas y una calidad constante.
- Investigación de laboratorio
En los laboratorios de I+D, los científicos utilizan medidores de flujo SCCM para cromatografía de gases, espectroscopia y estudios de cinética de reacción, donde se requiere una dosificación precisa de gases.
- Farmacéutica y Biotecnología
Regulan el suministro de gas en fermentadores, biorreactores o cámaras de esterilización, manteniendo condiciones óptimas de crecimiento o reacción.
- Equipos ambientales y analíticos
Los medidores de flujo SCCM ayudan a monitorear el muestreo de aire, los sistemas de calibración de gases y el análisis de emisiones, garantizando que los gases traza se midan correctamente.
- Dispositivos médicos y de ciencias biológicas
En aplicaciones como terapia respiratoria, anestesia y sistemas de mezcla de gases, el control a nivel SCCM garantiza la seguridad del paciente y la precisión del equipo.
Importancia de la precisión y la estabilidad
Los medidores de flujo SCCM deben ofrecer una precisión excepcional, a menudo con un margen de error de ±1 % o inferior. La sensibilidad y la estabilidad del cero también son fundamentales; incluso una desviación mínima puede causar errores significativos en operaciones a largo plazo.
En sistemas de fabricación automatizados, los medidores de flujo SCCM suelen integrarse con salidas de 4-20 mA, RS485 MODBUS o pantallas digitales. Esto permite la monitorización en tiempo real, el registro de datos y el control de bucle cerrado, garantizando que el caudal de gas se mantenga dentro de las estrictas especificaciones.
Algunos modelos avanzados permiten establecer una densidad de gas fija para convertir el caudal volumétrico en caudal másico (p. ej., kg/h o lb/min). Sin embargo, si la densidad del gas cambia debido a variaciones de presión o temperatura, la lectura podría perder precisión. Por esta razón, los medidores de caudal másico térmicos, que miden el caudal másico de forma inherente, son los preferidos para aplicaciones críticas de microflujo.
Cómo elegir el caudalímetro SCCM adecuado
Al seleccionar un medidor de flujo SCCM, los ingenieros deben considerar varios factores:
Rango de flujo: el instrumento debe cubrir el rango de flujo deseado (por ejemplo, 0–10 SCCM, 0–500 SCCM) con suficiente precisión.
Tipo de gas: algunos medidores son específicos para cada gas, mientras que otros pueden calibrarse para múltiples gases.
Condiciones de funcionamiento: la presión, la temperatura y la humedad pueden afectar el rendimiento.
Salida de señal: Seleccione analógica (4-20 mA) o digital (MODBUS, RS485 o USB) según su sistema de control. Más información sobre la configuración MODBUS RUT del medidor de caudal SCCM.
Medidor de caudal de gas SCCM Micro MODBUS RTU. Instalación y tiempo de respuesta: las aplicaciones de microflujo a menudo exigen una respuesta rápida y un tamaño compacto.

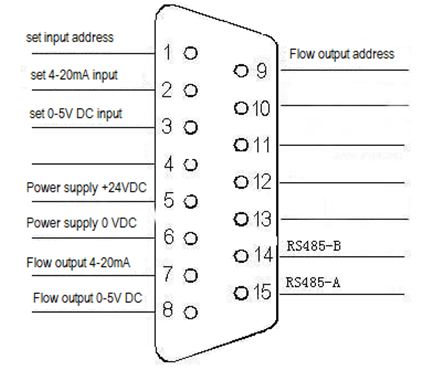

Cableado del micromedidor de flujo de gas SCCM
Pautas adecuadas de uso e instalación para medidores de flujo de gas SCCM
1. Instalación de filtros
Para garantizar una medición precisa y proteger el caudalímetro, el gas debe estar limpio y libre de polvo, líquidos y aceite. Si es necesario, instale un filtro adecuado. Al conectar una botella de líquido a la salida del caudalímetro, se recomienda instalar una válvula unidireccional en la salida para evitar el reflujo, que podría dañar el caudalímetro.
2. Manipulación de gases corrosivos
Los canales de los medidores de caudal están fabricados con materiales resistentes a la corrosión, como SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2) y caucho fluorado. Estos medidores admiten gases moderadamente corrosivos y disolventes orgánicos, siempre que el sistema del usuario esté limpio, presente pocas fugas y reciba el mantenimiento adecuado. Para gases corrosivos especiales, todos los materiales de sellado deben ajustarse según corresponda. Especifique siempre el tipo de gas al realizar el pedido.
3. Posición de instalación
Si bien se recomienda instalar el controlador sobre una superficie nivelada, el dispositivo no es muy sensible a la orientación y puede instalarse en diversas posiciones. Si se produce una desviación del cero al instalar el medidor de caudal en un ángulo no horizontal, el punto cero puede ajustarse después de la instalación.
4. Sellado de válvulas
La válvula interna del controlador de flujo funciona como una válvula reguladora, no como una válvula de cierre. Los usuarios deben instalar una válvula de cierre independiente tanto en la entrada como en la salida, especialmente al manipular gases corrosivos, para garantizar la seguridad operativa. Tras un uso prolongado, una tasa de fugas de la válvula inferior al 2 % del fondo de escala (FS) se considera normal. Si la fuga supera este valor, se requiere mantenimiento.
5. Calibración y conversión de gases
Los medidores de caudal se calibran normalmente con nitrógeno (N₂). Para aplicaciones que requieran calibración con otros gases, esto debe especificarse al realizar el pedido. Los usuarios pueden convertir las lecturas de diferentes gases utilizando el factor de conversión proporcionado en el apéndice para garantizar una medición precisa.
Apéndice: Factor de conversión de caudal de gas .
Conclusión
Un medidor de flujo SCCM desempeña un papel fundamental en las industrias modernas que requieren un control preciso del flujo de gas. Ya sea depositando películas delgadas sobre semiconductores, realizando investigación química sensible o dosificando gases con precisión en equipos médicos, estos instrumentos garantizan estabilidad, eficiencia y calidad.
Al comprender sus principios de funcionamiento, en particular los tipos de masa térmica y presión diferencial, los usuarios pueden seleccionar el caudalímetro SCCM más adecuado para su proceso. En cualquier aplicación donde importen flujos de gas diminutos, un caudalímetro SCCM preciso no es solo una herramienta, sino el motor de la gestión precisa de gases.
A continuación se muestra un vídeo para mostrar cómo funciona nuestro medidor de flujo sccm:
