Medidor de flujo magnético

El medidor de flujo magnético proporciona muchos méritos obvios sobre la medición e instrumentación de flujo tradicional en aplicaciones amplias. Toma medidas de líquidos conductores, incluso fluidos con partículas, como pulpa de papel, aguas residuales industriales, aguas residuales residenciales, leche, jugos, soluciones químicas agresivas, etc. Silver Automation Instruments es un proveedor de medidores de flujo magnético de China a bajo precio y con una calidad robusta.
El medidor de flujo inductivo magnético está hecho por el transmisor de flujo y el sensor de flujo; Es un tipo de medidor de flujo volumétrico para detectar la tasa de flujo de líquido en tuberías cerradas, y no tiene partes móviles dentro del sensor magnético, por lo que se necesita poco trabajo de mantenimiento. El buen punto del medidor de flujo inductivo es que puede medir líquidos sucios incluso sólidos en el interior, como lechada, grasa, lodo, y la medición del caudal no se ve afectada por las propiedades del líquido, como la temperatura, la viscosidad y la densidad.

Especificaciones técnicas

✔ Gran relación de rechazo: 150: 1
✔ Precisión: 0.5%, 0.25%
✔ Se puede usar como medidor de flujo químico o medidor de flujo resistente a los ácidos
✔ Salida del transmisor de flujo electromagnético: 4-20 mA, pulso
✔ Transmisores de flujo magnético con comunicación: RS 485, Modbus RTU, protocolo Hart, Profibus-DP
✔ Fuente de alimentación: 220VAC, 24VDC, batería de 3.6V
✔ Nivel de protección: IP65, IP67, IP68
✔ Medición bidireccional
✔ Diferentes opciones de material de revestimiento y electrodos para sus diversas demandas de medidas de proceso
✔ Sensor de flujo electromagnético con diferentes tamaños de sensor: como 1 pulgada, 2 pulgadas, 4 pulgadas, 8 pulgadas, 24 pulgadas, etc.
✔ Medidor de flujo digital para mostrar el flujo total y el flujo instantáneo
✔ Sensor de medidor de flujo tipo línea o sensor magnético de inserción disponible
✔ Conexión de proceso: brida, abrazadera triple, tipo de inserción, medidor de flujo magnético roscado
✔ Transmisor de flujo electromagnético de tipo remoto u opciones de tipo intergral

Principio

La Ley de Inducción Electromagnética de Faraday es utilizada por medidores de flujo magnéticos para determinar la forma en que el líquido fluye en una tubería. Se produce un campo magnético en un medidor de flujo magnético y se dirige al líquido que fluye a través de la tubería. Según la Ley de Faraday, cuando un líquido conductor fluye a través del campo magnético, hace que los electrodos encontrados en las paredes de los tubos de flujo detecten la señal de voltaje. Con el fluido moviéndose más rápido, hay una mayor generación de voltaje en proporción a cómo se mueve el líquido que fluye. Para determinar el flujo de líquido, la señal de voltaje es procesada por la electrónica.
La tecnología mag meterr es diferente de otras tecnologías de medidor de flujo, ya que produce señales que son lineales de flujo. Por esa razón, los medidores de flujo magnéticos están asociados con alrededor de 20: 1 o son mejores sin comprometer la precisión. Son hasta el 23% de todos los medidores de flujo vendidos.

Ventajas y desventajas

La precisión del medidor de flujo electromagnético es intermedia y, por lo tanto, se usa regularmente para la transferencia de productos a menos que en situaciones específicas que impliquen un fluido que sea menos costoso como el agua. También es adaptable para su uso en casos sanitarios, el medidor de flujo magnético sanitario a menudo es solicitado por los clientes en la industria alimentaria, como la leche, el agua potable, los jugos, etc. Consisten en grandes tamaños de línea. Sin caída de presión inducida. Los líquidos sucios, así como lodos, pulpas, están bien. Son confiables y, además, no son aplicables en fluidos no conductores como los aceites. Los flujos de gas o vapor no se registran. Los electrodos se pueden seleccionar de acuerdo con diferentes aplicaciones, como Hastelooy C, Titanio, Tantalio, Pt / aleación de iridio.

Medidor de flujo equivalente

Los medidores de flujo magnético de la serie SHD tienen un rendimiento confiable y un precio bajo, pueden ser equivalentes a los medidores de flujo magnético de muchas de las mejores marcas, a continuación se encuentran las marcas y series de medidores de flujo magnético de reemplazo a bajo costo.

Endress + Hauser, medidor de flujo serie promag equivalente barato

Reemplazo económico del medidor de flujo magnético KROHNE, OPTIFLUX

ABB medidor de flujo electromagnético de bajo costo de reemplazo económico

Medidores de flujo magnético de la serie ADMAG de Yokogawa equivalentes

Medidor de flujo magnético Rosemount 8750W, reemplazo de la serie 8700W a bajo costo y tiempo de entrega rápido.

Cómo se usan los medidores de flujo magnéticos

Los medidores de flujo magnéticos se utilizan para medir la velocidad de los líquidos conductores que fluyen en las tuberías, e incluyen agua, ácidos, lodos y sustancias cáusticas. La medición correcta de los caudalímetros magnéticos ocurre cuando la conductividad eléctrica del líquido es superior a aproximadamente 5 μS / cm. Tome precauciones porque el uso de medidores de flujo magnéticos en fluidos de baja conductividad como agua de alimentación de calderas, agua desionizada (agua desionizada) o hidrocarburos (aceite, combustible, diesel), puede hacer que el medidor de flujo se apague y mida el flujo cero.
Dado que no hay opción de flujo por este medidor de flujo, por lo tanto, es aplicable para la limpieza de líquidos sanitarios, corrosivos, sucios y abrasivos. Cuando se trata del flujo conductivo de líquidos, los medidores de flujo magnéticos pueden ser aplicables, por lo tanto, debido a su naturaleza no conductora y estado gaseoso, no es posible medir hidrocarburos y gases.
Los medidores de flujo magnéticos no requieren mucha corriente ascendente o descendente, por lo que es ideal instalarlos en corridas relativamente cortas. Los medidores de flujo magnéticos generalmente necesitan 3-5 diámetros de flujo recto ascendente así como 0-3 diámetros de flujo recto descendente con mediciones desde el plano de los electrodos del medidor de flujo magnético.

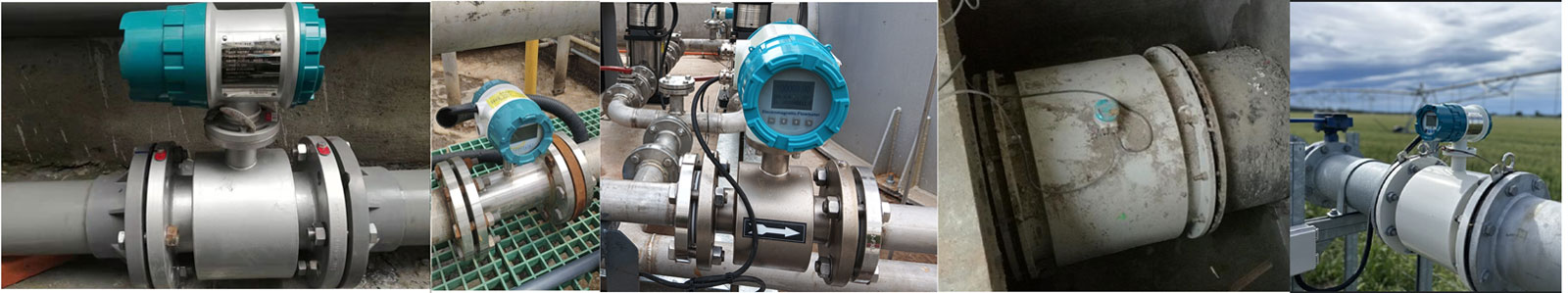

Se encuentran aplicaciones de líquidos sucios en las industrias de aguas residuales, agua, minería, energía, procesamiento de minerales, pulpa y papel, y química. La aplicación de agua y aguas residuales se realiza mediante transferencia de custodia de la aplicación de líquidos entre los distritos de aguas residuales / agua. El uso de medidores de flujo magnéticos en plantas de tratamiento de agua es para medir aguas residuales tratadas / no tratadas, agua, agua de proceso y productos químicos. Las aplicaciones de proceso de minería y minerales consisten en agua de proceso, flujos de lodo de proceso y flujos de medios pesados.
Las aplicaciones de líquidos corrosivos están comúnmente presentes en los procesos de la industria química, así como en los sistemas de alimentación química que utilizan la mayoría de las industrias. Las aplicaciones de lodos se encuentran comúnmente en las industrias de procesamiento de minerales, minería, pulpa y papel, o aguas residuales.
Tome precauciones cuando se trata de operaciones del medidor de flujo magnético en el servicio de vacío, ya que ciertos revestimientos del medidor de flujo magnético corren el riesgo de colapsarse y succionarse en el servicio de vacío y causar daños desastrosos al medidor de flujo. Tenga en cuenta que si las tuberías no están expuestas al servicio de aspiración, puede provocar condiciones de aspiración en las tuberías. Estas son tuberías que el gas puede condensar en su interior en condiciones principalmente anormales.
De manera similar, la temperatura extrema en los medidores de flujo magnéticos, incluso momentáneamente en condiciones anormales, puede provocar daños permanentes en el medidor de flujo.

Industrias donde sea aplicable

En el orden de uso, son la industria del agua / aguas residuales, la industria química, la industria de alimentos y bebidas, el petróleo y el gas (sin embargo, no para fluidos de petróleo y gas, sino que respaldan los procesos), la industria energética, la industria de la pulpa y el papel, los metales y la minería, y la industria farmacéutica.

Precaución para la aplicación del medidor de flujo magnético

No es apropiado operar un medidor de flujo magnético cerca de su límite de conductividad eléctrica debido al riesgo de que el medidor de flujo se apague. Mantenga espacio para cambiar la composición y las condiciones de operación que pueden cambiar la conductividad eléctrica del líquido.
Las aplicaciones típicas del medidor de flujo electromagnético tienen un tamaño tal que la velocidad de flujo máxima es de aproximadamente 2-3 metros por segundo. Las diferencias en las restricciones de presión y / o las condiciones de los procesos pueden impedir la aplicación de esta guía general. Por ejemplo, se puede requerir un medidor de flujo magnético más grande para las tuberías alimentadas por gravedad para limitar la caída de presión que permite que pase la cantidad necesaria de líquido a través del medidor de flujo magnético sin respaldo del sistema de tuberías. Esta aplicación conducirá a una velocidad de líquido más baja a diferencia de un medidor de flujo más pequeño si se opera a la misma velocidad de flujo en el caudal de agua más grande.
