¿Cómo medir el flujo de alcantarillado? - Medidores de flujo magnético para aguas residuales

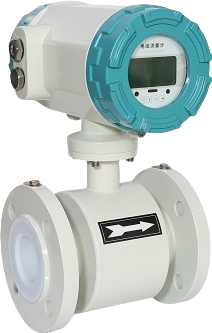

Un medidor de flujo magnético es un tipo de medidor de flujo de efluentes que no consta de partes móviles. Es ideal para medir efluentes o aguas residuales y otros líquidos conductores. El medidor de flujo de aguas residuales es un dispositivo de medición de flujo de aguas residuales para medir el flujo volumétrico de varios fluidos conductores o medios líquidos - sólidos en una tubería. Es ampliamente utilizado en metalurgia, fabricación de papel, conservación del agua, protección del medio ambiente, impresión y teñido, petróleo, carbón y otros campos industriales. Se puede usar para medir el flujo volumétrico de varios ácidos, soluciones alcalinas y salinas, lechada, pulpa, pulpa de papel, lechada de agua de carbón, lechada, fibra de pulpa, jarabe de maíz, leche de lima, aguas residuales, drenaje, peróxido de hidrógeno, cerveza, mosto , varias bebidas y otro medio líquido conductor. En otras palabras, es un transductor que registra el flujo de líquido midiendo el voltaje producido a través del líquido cuando fluye a través de un campo magnético. El medidor de flujo para agua efluente generalmente se compone de un transmisor y un sensor que funciona en conjunto para medir el flujo. El sensor de flujo magnético mide el voltaje inducido a medida que el líquido pasa a través de una tubería. El transmisor de flujo magnético, por otro lado, toma el voltaje generado como resultado del flujo de líquido y lo convierte en una medición que, a su vez, se transmite a un sistema de control centralizado. Para capturar dicha medición de flujo, necesitamos comprender el funcionamiento detrás de dicho medidor de flujo.


Principio del medidor de flujo magnético

Un medidor de flujo de aguas residuales utiliza el principio de inducción electromagnética de Faraday para determinar la velocidad de los fluidos que fluyen a través de una tubería. La electricidad se genera a través de este principio, donde los cables viajan a través de un campo magnético para generar un voltaje. Por lo tanto, el mismo principio puede aplicarse en medidores de flujo donde el campo magnético se dirige o canaliza a través del líquido que fluye hacia una tubería. Esto se logra uniendo bobinas electromagnéticas a ambos lados de un tubo de flujo no conductor. El tubo de flujo no es magnético para facilitar la penetración del magnetismo y el campo magnético a través del líquido.

Según la ley de Faraday, el flujo del líquido conductor a través del campo magnético hace que se registre una señal de voltaje. Dichas señales son capturadas por sensores en las paredes del tubo de flujo. El voltaje generado está sujeto a la velocidad del fluido que fluye. El transmisor captura la señal de voltaje y la procesa para determinar el flujo de líquido.

Los dispositivos de medición de flujo de aguas residuales son famosos en su uso debido a sus atributos. Exploramos las razones por las cuales su aplicación es amplia.

Ventajas del medidor de flujo magnético para aguas residuales

  1. Los medidores de flujo de aguas residuales no tienen partes móviles y, por lo general, no son invasivos, lo que los hace duraderos debido a la reducción de averías y la tasa de reparación reducida.
  2. El requerimiento eléctrico para algunos medidores de efluentes puede ser tan bajo como 15 vatios, lo que los hace amigables para el consumo.
  3. Son capaces de lidiar con ácidos y bases corrosivos ya que su revestimiento interno consiste en materiales resistentes a la corrosión.
  4. Pueden medir fácilmente el flujo multidireccional, ya sea aguas abajo o aguas arriba
  5. Los medidores de flujo magnéticos requieren una cantidad relativamente pequeña de electrodo metálico para su funcionalidad.

Medidor de flujo electromagnético para agua sucia Especificaciones

Todos los medidores de flujo electromagnéticos funcionan según la ley de Faraday, que destaca la relación entre un conductor en movimiento (fluido) y el voltaje resultante creado. Al elegir un tipo específico de medidor de flujo de aguas residuales, las siguientes consideraciones son clave;

Conductividad de los medios, costo, precisión, velocidad del flujo y facilidad de uso. Otros factores, como los entornos peligrosos, el tamaño y la capacidad, y el diseño de la tubería también son especificaciones integrales a tener en cuenta.

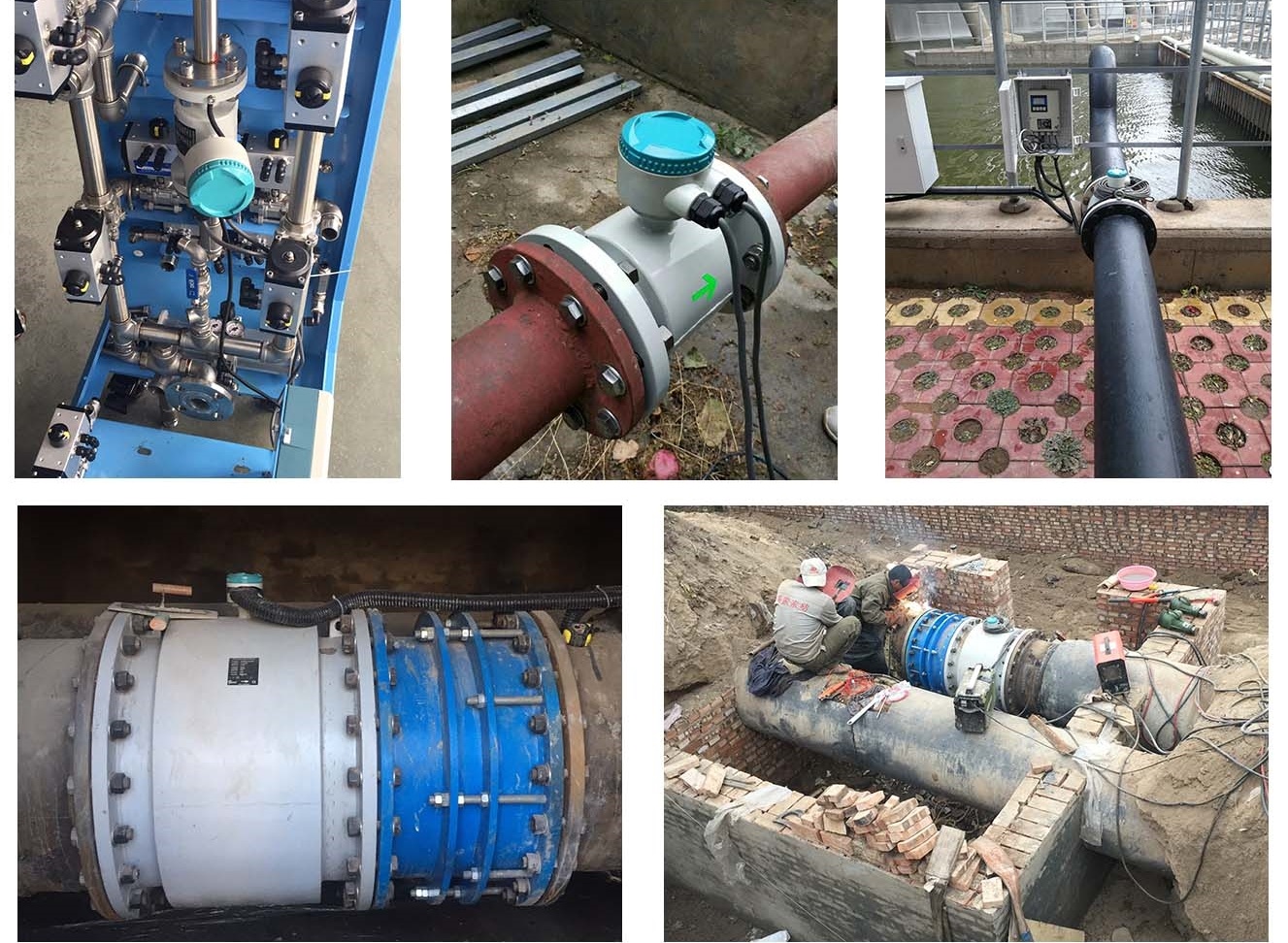

Cómo instalar el medidor de flujo de aguas residuales

Cuando se instala el medidor de flujo, el eje del electrodo de medición debe ser similar a la dirección horizontal, y la tubería de medición debe estar llena de líquido. No debe haber un campo electromagnético fuerte cerca del medidor de flujo con suficiente espacio para la instalación y el mantenimiento. Si la tubería de medición tiene vibración, debe haber un soporte fijo en ambos lados del medidor de flujo. La distancia entre el punto de mezcla y el medidor de flujo debe ser de al menos 30 D (D es el diámetro interno del medidor de flujo) para medir el líquido de mezcla de diferentes medios. Para facilitar la limpieza y el mantenimiento del medidor de flujo en el futuro, se debe instalar la tubería de derivación. Al instalar el medidor de flujo del revestimiento de PTEF, los pernos que conectan dos bridas deben apretarse adecuadamente, o el revestimiento de PTEF se aplasta fácilmente. Y será mejor que usemos una llave dinamométrica.

Metro de flujo de las aguas residuales Fabricantes

Hay muchas fábricas de medidores de flujo de aguas residuales para producir medidores de flujo magnéticos. Tales como ABB, Kronhe, Yokogawa, Siemens, etc. Pero Silver Automation Instruments suministra medidores de flujo magnéticos de aguas residuales baratos y robustos para los clientes como reemplazo económico de la mejor marca.

Conclusión del medidor de flujo EM

Es aconsejable contratar el servicio de un técnico calificado en lugar de implementar un enfoque de bricolaje para obtener lo mejor de su compra de medidor de flujo de aguas residuales.
