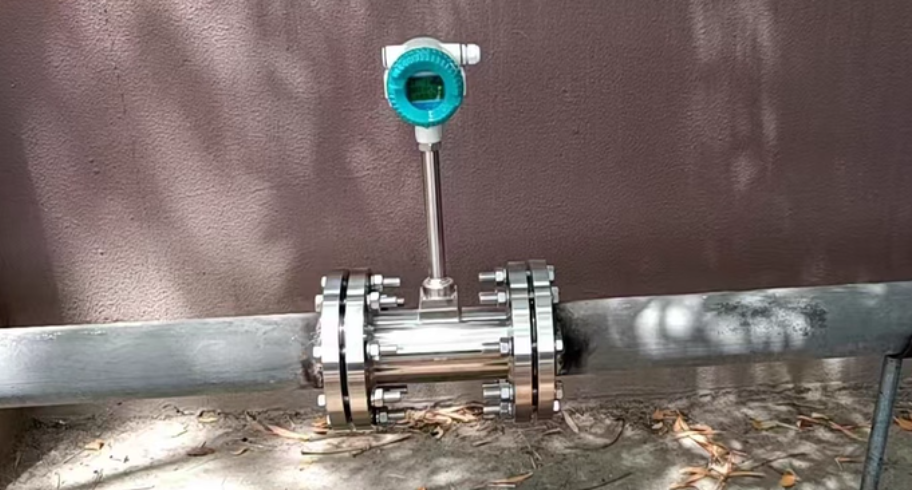

Medidor de caudal másico de aire comprimido

¿Qué es el medidor de caudal másico de aire comprimido?

El caudalímetro másico de aire comprimido, en términos simples, es un instrumento que mide directamente cuántos kilogramos de aire fluyen por la tubería, utilizando unidades de caudal como kg/h o t/h. A diferencia de los caudalímetros de vórtice o de orificio tradicionales, que miden el caudal volumétrico (m³/h). Este varía considerablemente en los sistemas de aire comprimido, ya que el volumen de aire comprimido cambia drásticamente con la presión y la temperatura, pero la masa permanece constante. Por ejemplo, los metros cúbicos (m³) consumidos por el mismo dispositivo a diferentes presiones pueden variar varias veces, pero los kilogramos (kg), que representan el caudal másico, son prácticamente estables. Por lo tanto, en situaciones donde las fluctuaciones de presión son comunes en el aire comprimido, la medición mediante caudal másico refleja fielmente el consumo y uso real de energía.

¿Por qué mi medición del caudal de aire comprimido siempre es inexacta?

Las razones más comunes para mediciones inexactas en sistemas de aire comprimido son las siguientes. En primer lugar, las fluctuaciones de presión y temperatura. Muchas plantas solo instalan un manómetro a la salida del caudalímetro, ignorando los cambios de densidad causados por las variaciones de presión aguas arriba, especialmente en sistemas con varios compresores de aire conectados en paralelo o que se cargan y descargan con frecuencia. El efecto de la temperatura es igualmente crucial, ya que las lecturas de las tuberías interiores y exteriores pueden diferir en más de un 10 % entre verano e invierno.

El siguiente problema es la turbulencia en las tuberías. El problema más común en la obra es la instalación de medidores de flujo de aire comprimido inmediatamente después de codos, válvulas o reductores. Tras pasar por estos componentes, el aire genera fuertes vórtices, lo que requiere una sección de tubería recta lo suficientemente larga (normalmente 10 veces el diámetro de la tubería de entrada y 5 veces el de la de salida) para restablecer un flujo uniforme. Muchas fábricas instalan sensores de flujo de aire a pocos metros de la salida del compresor para ahorrar tiempo, pero las lecturas saltan bruscamente.
Además, se produce agua de condensación y neblina de aceite. El aire comprimido transporta inevitablemente aceite y agua, y si estas impurezas se adhieren al sensor, especialmente a la sonda del caudalímetro térmico, afectarán gravemente las características de disipación de calor, provocando desviaciones en la lectura o incluso daños. Muchas plantas solo instalan filtros en la tubería principal, descuidando la filtración secundaria delante de las derivaciones o instrumentos.

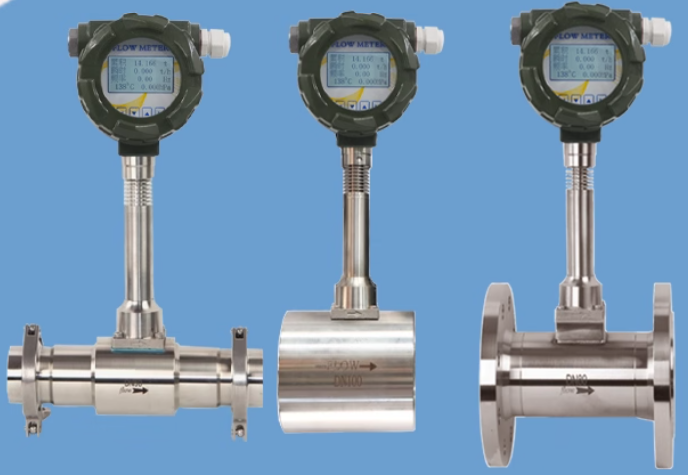

¿Cómo elegir el medidor de caudal másico de aire comprimido adecuado?

Rango de caudal de aire comprimido y tamaño de la tubería, temperatura y presión de operación

La selección requiere, en primer lugar, proporcionar el diámetro de la tubería y el rango de caudal. El rango de caudal debe proporcionar tres valores: mínimo, común y máximo, especialmente el caudal mínimo; muchos sensores de caudal de aire comprimido experimentan una marcada disminución de la precisión a caudales bajos. En segundo lugar, la presión y la temperatura de trabajo deben considerarse no solo con base en los valores convencionales, sino también en condiciones de trabajo extremas.

A menudo se pasa por alto la calidad del aire.

Para aclarar el punto de rocío a presión y el contenido de aceite del sistema, la mayoría de los medidores de flujo pueden manejar aire por debajo del estándar ISO 8573-1 Clase 2 (punto de rocío a presión -40 ° C, contenido de aceite ≤ 0,1 mg/m³); si es más húmedo o aceitoso, es necesario elegir un sensor de flujo de aire con diseño anticontaminación.

Aire comprimido digital con salidas analógicas o comunicación digital

La señal de salida se determina según el sistema de control: la salida analógica de 4-20 mA es la más universal, Modbus RTU es adecuado para la adquisición de datos y HART resulta práctico para la depuración in situ. No es necesario buscar la precisión a ciegas: para la monitorización del consumo de energía, una repetibilidad de ±1,5 % suele ser más práctica que una precisión de ±1 %.

Caudalímetro térmico para medición de caudal másico de aire comprimido

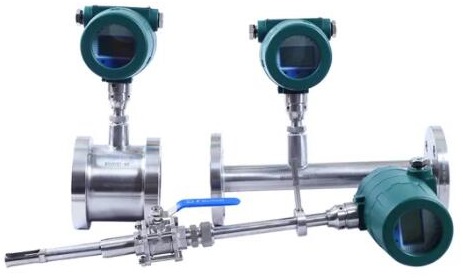

Medidor de caudal másico térmico para aire comprimido

Principio

Los medidores de caudal másico térmico son especialmente adecuados para aire comprimido, ya que miden directamente el caudal másico. El principio es simple: la sonda cuenta con dos sensores de temperatura: uno se calienta y el otro detecta la temperatura del flujo de aire. Al circular, el aire absorbe calor, y cuanto mayor sea el caudal, más rápida será su disipación. El caudal másico se puede calcular modificando la potencia de calentamiento.

Ventajas

Su principal ventaja es que no requiere compensación de presión ni temperatura (en situaciones donde la presión es relativamente estable) y es extremadamente sensible a caudales bajos. Su relación de reducción puede alcanzar 100:1, capturando una velocidad de viento suave de 0,1 metros por segundo, lo cual es muy beneficioso para la detección de fugas. Sin embargo, es delicado: resiste al agua, el aceite y el polvo. Si la calidad del aire es deficiente, la sonda es propensa a ensuciarse y debe limpiarse o incluso reemplazarse periódicamente. Además, presenta altos requisitos de instalación y errores significativos cuando la sección de tubería recta es insuficiente.

¿Qué tipo de aire es adecuado para el medidor de flujo másico térmico?

Por lo tanto, el medidor de caudal másico térmico es adecuado para sistemas de aire comprimido secos, limpios y con presión estable, como las fuentes de aire limpio en fábricas de productos electrónicos y farmacéuticos. Sin embargo, no es adecuado para entornos húmedos y aceitosos con fuertes fluctuaciones de presión, como estaciones de compresión de aire antiguas o sistemas de lubricación con aceite.

El medidor de caudal Vortex con compensación de temperatura y presión es un enfoque práctico en la medición de la masa de aire comprimido.

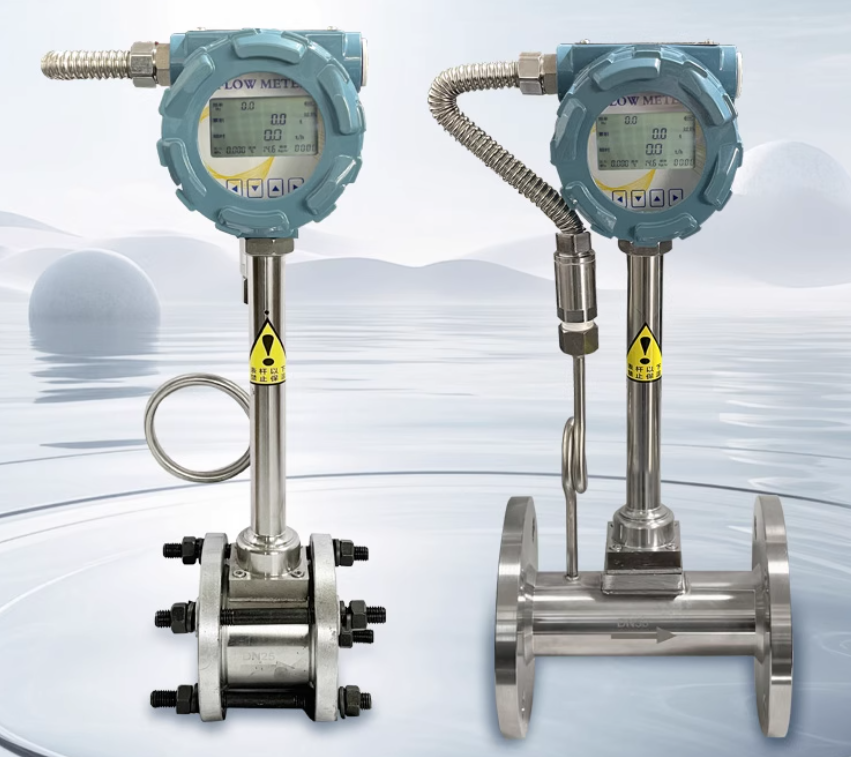

Medidor de caudal Vortex con compensación de temperatura y presión

Principio

Su principio es el de "vórtice numérico": cuando el flujo de aire pasa alrededor de la sonda, se genera una columna de vórtice cuya frecuencia es proporcional a la velocidad del flujo. Sin embargo, lo que se mide es el caudal volumétrico en condiciones de trabajo, mientras que el volumen de aire comprimido varía drásticamente con la presión y la temperatura. Por lo tanto, la clave reside en la compensación: el sensor de flujo de vórtice debe recopilar señales de presión y temperatura en tiempo real, convertir el caudal operativo en caudal estándar (Nm³/h) o caudal másico (kg/h), y los datos son significativos.

Ventajas

Las ventajas son obvias: en comparación con el tipo de medidor de flujo másico térmico, es más resistente a la suciedad y menos sensible a la neblina de aceite común y al agua condensada en el aire comprimido; no tiene partes móviles, es estable y duradero; y su rentabilidad es sobresaliente en caudales medios a altos.

Desventajas

Las deficiencias también son evidentes: me preocupan los caudales bajos; la precisión suele disminuir o incluso no se puede medir cuando el caudal es inferior a 2-3 m/s, lo que dificulta la detección de pequeñas fugas. También me preocupa la vibración de la tubería. Si la frecuencia de vibración es cercana a la frecuencia del vórtice, causará interferencias.

Por lo tanto, es ideal para su instalación en tuberías principales con presión estable y caudales de moderados a altos, como en la salida de estaciones de compresión de aire y tuberías principales de talleres, para una contabilidad total de energía fiable. Proporciona datos compensados, estables y comparables, lo que lo convierte en la opción económica para la medición de sistemas.

¿Medidor de caudal másico de inserción o medidor de caudal másico en línea?

¿Medidor de caudal másico de aire comprimido en línea o de inserción?

Esto se centra principalmente en la monitorización del tamaño y el presupuesto de la tubería. El coste de instalación del medidor de flujo másico de aire de inserción es bajo y no requiere detener la producción ni cortar tuberías. Su instalación puede ser realizada por un solo equipo en dos horas, lo que resulta muy adecuado para la renovación de tuberías de gran diámetro, de DN80 o superior. Sin embargo, su precisión suele rondar el ±2 % para el medidor de flujo de vórtice de inserción y se ve muy afectada por la distribución de la velocidad del flujo. La buena noticia es que el medidor de flujo másico térmico de inserción y el medidor de flujo másico térmico en línea tienen la misma precisión.

El tipo en línea ofrece mayor precisión (hasta ±1%) y buena estabilidad, pero es costoso, difícil de instalar y requiere cortar la tubería. Es adecuado para nuevos proyectos o para ocasiones donde se requieren mediciones de alta precisión al instalar un medidor de caudal Vortex (como en operaciones de liquidación). Principio simple: para DN200 o menos, se prefiere el tipo de sección de tubería, mientras que para DN300 o más, el tipo enchufable ofrece una mayor rentabilidad.

¿Qué pasa si no hay suficiente tubería recta para medir el caudal másico de aire comprimido?

Si no hay suficientes secciones de tubería recta en el sitio (por ejemplo, espacio limitado en la sala de computadoras), existen varias soluciones alternativas: primero, instalar un rectificador de tubería para dispersar el vórtice y reducir el requisito de secciones de tubería recta de 10D a 5D; segundo, mover el medidor de flujo más abajo, incluso si se utilizan varias decenas de metros de tubería, la lectura será mucho más estable.

Unidades de medición de caudal de aire comprimido

La conversión de unidades es la más fácil de confundir. Nm³/h es el caudal estándar (0 °C, 1 atmósfera), m³/h es el caudal de operación (a temperatura y presión reales) y SCFM son los pies cúbicos por minuto (21 °C, 1 atmósfera) del estándar estadounidense. Los contratos de aire comprimido suelen liquidarse en Nm³/h, pero el caudalímetro indica kg/h o m³/h reales, que deben convertirse en función de la presión y la temperatura en tiempo real. Una solución fiable es que el caudalímetro indique directamente Nm³/h con compensación para evitar errores de cálculo posteriores.

En definitiva, medir el caudal másico de aire comprimido no se soluciona comprando un instrumento de alta precisión. Es un proceso de ingeniería de sistemas, desde la selección, la instalación hasta el mantenimiento; cada paso puede introducir errores. Comprender los principios, reconocer las condiciones de funcionamiento y estandarizar la instalación es más importante que simplemente buscar la precisión del instrumento. En el sitio, un instrumento de precisión media correctamente instalado suele ser mucho más fiable que un medidor de caudal másico de aire de alta precisión instalado aleatoriamente.
