El manual completo para medidores de flujo diésel: Coriolis, engranajes ovalados y turbina

El combustible diésel impulsa todo tipo de maquinaria, desde maquinaria pesada y transporte hasta calderas industriales y generadores de emergencia, lo que lo convierte en un componente vital de la economía global. Medir con precisión el caudal y el consumo de diésel no solo es una necesidad técnica para cualquier operación que lo utilice, sino que también es esencial para el cumplimiento ambiental, la eficiencia operativa y la gestión financiera. Una decisión crucial que puede tener un gran impacto en la fiabilidad y la rentabilidad es elegir el caudalímetro de diésel adecuado.

En esta guía completa, analizaremos a fondo las tres tecnologías más populares para la medición de caudal de combustible diésel o biodiésel : el caudalímetro de turbina líquida (TUF), el caudalímetro de engranajes ovalados (caudalímetro de desplazamiento positivo o PD) y el caudalímetro másico Coriolis. Para ayudarle a seleccionar la mejor opción para sus necesidades específicas de medición de caudal, analizaremos el funcionamiento, las ventajas, las desventajas, los usos ideales y las mejores prácticas de instalación de cada una.

¿Por qué es tan crucial la medición precisa del caudal de diésel?

Es fundamental comprender la importancia de una medición precisa del flujo de combustible antes de profundizar en esta tecnología. Con datos precisos, podrá:

• Control de Costos: El combustible representa un costo operativo significativo. La asignación precisa de costos y la identificación de áreas de mejora de la eficiencia son posibles gracias a un monitoreo preciso del consumo en motores, calderas y generadores.


• Verificar la facturación correcta (transferencia de custodia): la precisión es un requisito contractual y financiero cuando se transfiere combustible entre partes, como de un buque cisterna a un barco o de un proveedor a un tanque de almacenamiento.


• Mejorar el rendimiento del equipo: Una forma importante de evaluar el estado de un motor o equipo es controlar su consumo de combustible. Las desviaciones pueden indicar la necesidad de mantenimiento.


• Administrar el inventario: Estar al tanto de la cantidad precisa de combustible en sus tanques y cuánto se está utilizando le ayuda a evitar escasez, realizar las mejores compras e identificar posibles fugas o robos.

---

Una comparación de las principales tecnologías de medidores de flujo diésel

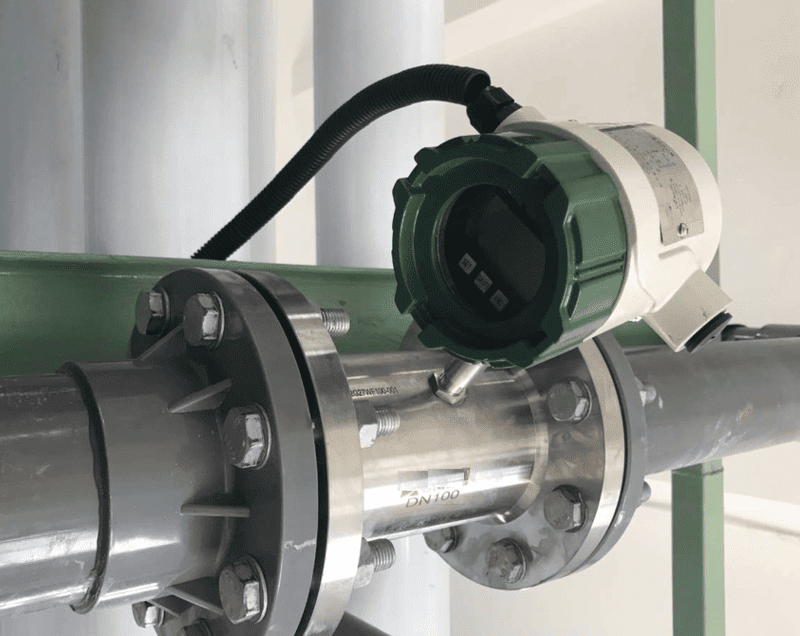

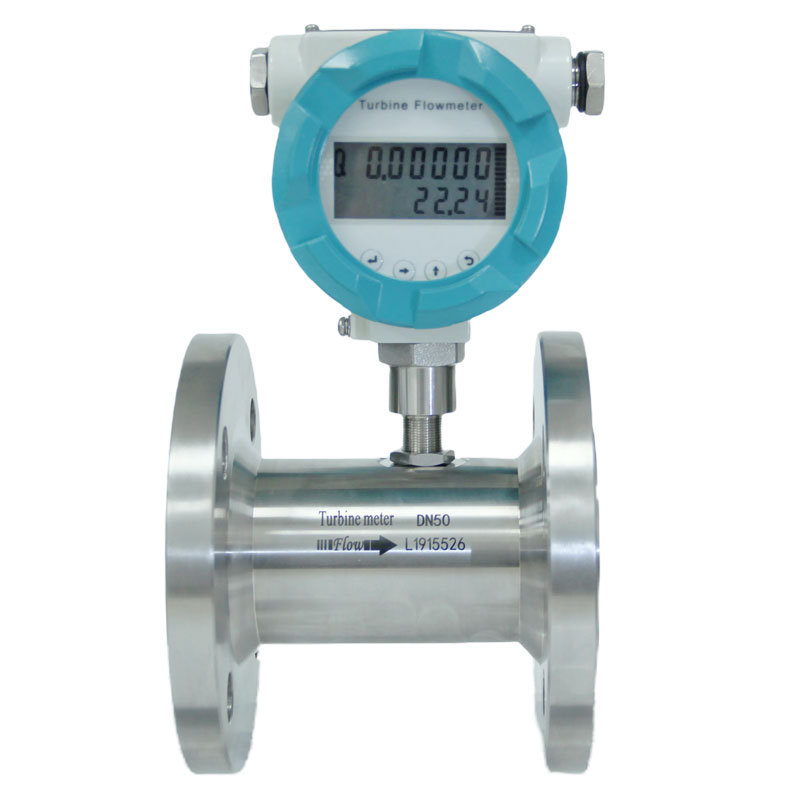

Medidores de caudal de turbina líquida para diésel

Una tecnología común y ampliamente utilizada para medir fluidos limpios y de baja viscosidad, como el combustible diésel, es el caudalímetro de turbina para líquidos. Ofrece una excelente relación calidad-precio. Además, este tipo de caudalímetro es ligero y permite ahorrar considerablemente en gastos de envío a nivel internacional.

Principio de funcionamiento

Un medidor de flujo de turbina contiene un rotor multipala suspendido en la trayectoria del flujo. El rotor gira a una velocidad directamente proporcional a la velocidad del fluido a medida que el diésel empuja las palas al pasar por el medidor. Cada pala que pasa es detectada por un sensor de captación magnética, que genera una salida de pulsos que se traduce en un caudal.

Ventajas

• Alta precisión: proporciona repetibilidad y exactitud excepcionales (normalmente ±0,5 % de la lectura), especialmente en aplicaciones con un flujo constante.
• Rentable: ofrece un rendimiento excelente a un precio razonable.
• Compacto y liviano: para el mismo tamaño de línea, estos medidores suelen ser más livianos y pequeños que otros tipos.
• Medidor digital de caudal de combustible diesel con pantalla electrónica, salida 4-20 mA o pulsos, opción con MODBUS RTU.

Desventajas

• Requiere combustible limpio: El rotor interno es susceptible a las impurezas. Para evitar daños, se requiere un filtro de entrada.
• Piezas móviles: Con el tiempo, el rotor y los cojinetes necesitarán mantenimiento o ser reemplazados debido al desgaste.
• Sensibilidad a la viscosidad: Las variaciones significativas en la viscosidad del diésel, que ocurren frecuentemente con los cambios de temperatura, pueden tener un impacto en la precisión.

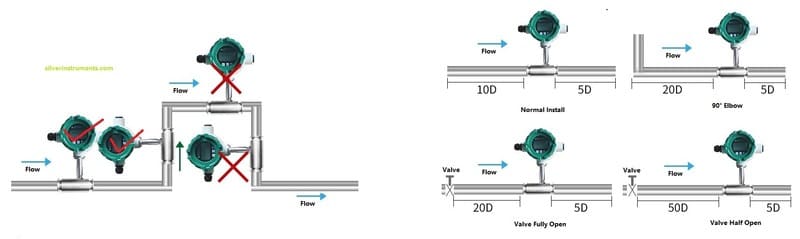

Instalación

Una instalación correcta es esencial. Un medidor de turbina requiere una cantidad considerable de tubería recta y sin obstrucciones para garantizar un perfil de caudal constante. Generalmente, se recomienda un tramo recto de 10 diámetros de tubería (10D) antes del medidor y 5 diámetros de tubería (5D) después. La siguiente tabla ofrece más información sobre la instalación de medidores de caudal de turbina para líquidos.

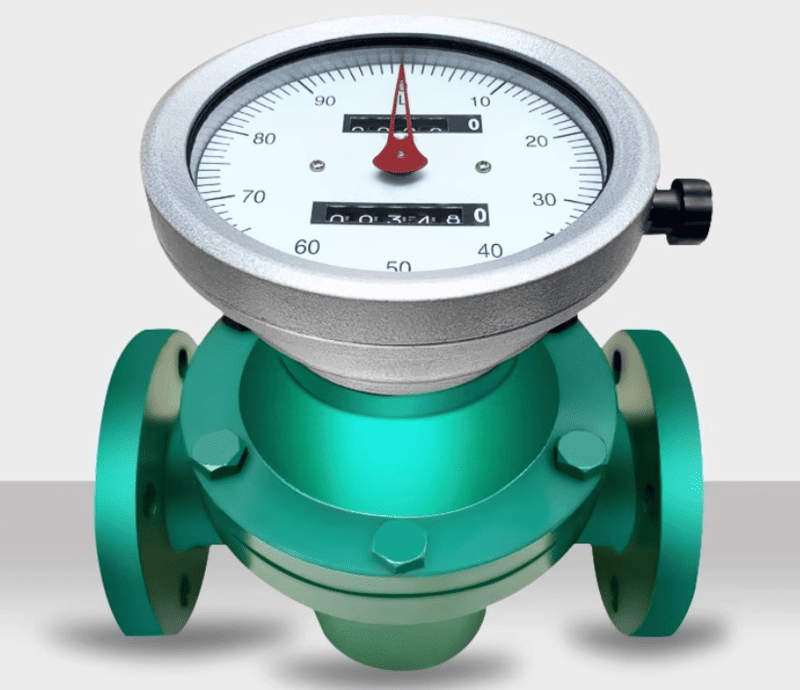

Medidores de flujo de engranajes ovalados para diésel

Los pilares de la medición de combustible son los medidores de flujo de engranajes ovalados, un tipo de medidor de desplazamiento positivo (PD). Son increíblemente duraderos, confiables y adaptables.

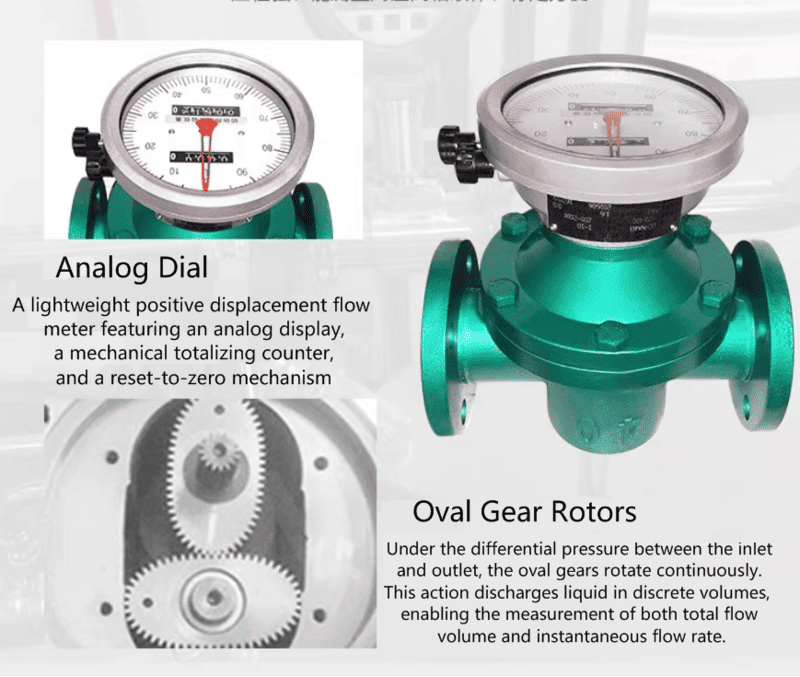

Principio de funcionamiento

Dos engranajes ovalados entrelazados y de mecanizado intrincado conforman un medidor de engranajes ovalados. Los engranajes giran debido al desequilibrio de presión creado por el combustible diésel que entra en el medidor. Con cada rotación, los engranajes atrapan un volumen preciso y conocido de fluido y lo hacen pasar a través del cuerpo del medidor. El volumen total se calcula contando estas rotaciones mediante un sensor.

Ventajas

• Precisión y confiabilidad excepcionales: los cambios en la temperatura, el perfil de flujo o la viscosidad del fluido tienen poco efecto en su precisión, que generalmente es de ±0,5 % ~ 0,2 %.
• No se necesitan tuberías rectas: se pueden montar en áreas confinadas, como compartimentos de motores pequeños o carros de reabastecimiento de combustible móviles.
• Funciona sin energía: el medidor de flujo diésel mecánico que tiene una pantalla de registro básica puede rastrear el flujo total sin la necesidad de electricidad. El siguiente video explica más sobre el medidor de flujo mecánico.

Desventajas

• Solo para combustible limpio: Los sólidos pueden atascar los engranajes debido a sus estrechas tolerancias. Se requiere la instalación de un filtro de aire aguas arriba.
• Partes móviles: Aunque los engranajes suelen ser muy duraderos en aplicaciones de combustible, son susceptibles al desgaste.
• Pueden ser pesados: Los medidores de engranajes ovalados pueden ser considerablemente más pesados que los medidores de caudal de turbina en tuberías de mayor diámetro. Por ejemplo, un medidor de caudal de engranajes ovalados de 3" para diésel pesa alrededor de 100 kg, mientras que uno de turbina de 3" pesa solo 15 kg.

Instalación de fresadora de flujo de engranajes ovalados

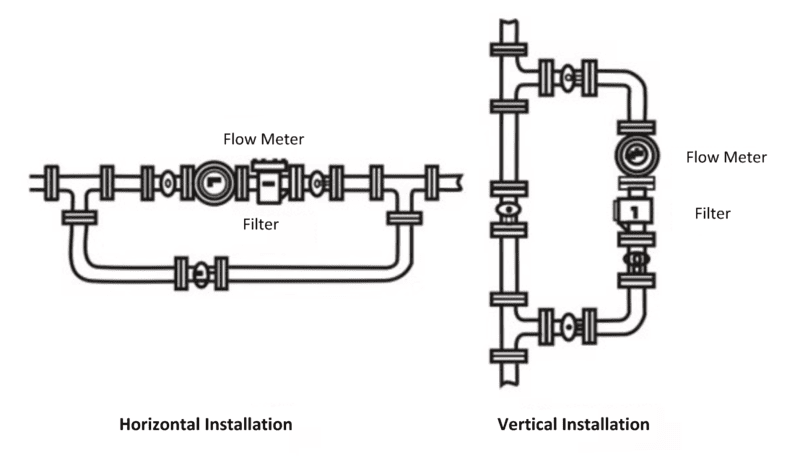

La siguiente lista de imágenes recomienda la instalación horizontal y vertical del medidor de flujo de engranajes ovalados.

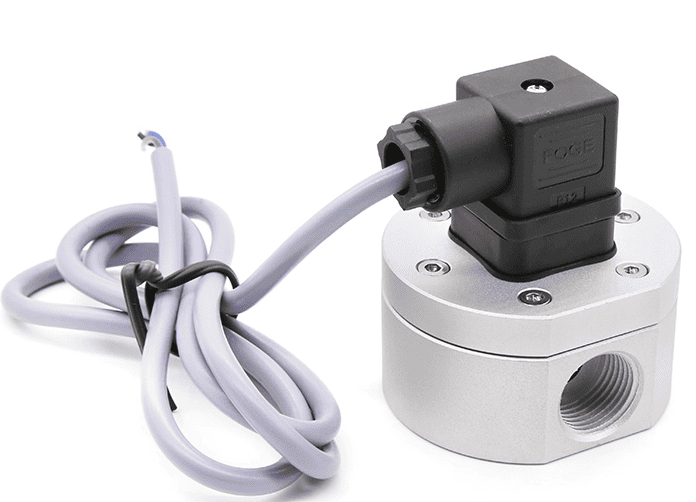

Consideración especial: medidores de engranajes ovalados pequeños para caudales bajos

El medidor de flujo de micro engranajes ovalados es una excelente opción para aplicaciones que requieren una medición precisa de caudales extremadamente bajos, frecuentemente expresados en mililitros por minuto (ml/min). Si bien están diseñados específicamente para satisfacer las demandas de entornos de bajo caudal, estos pequeños medidores de PD funcionan con el mismo principio de fiabilidad que sus homólogos de mayor tamaño. Ofrecen una forma muy precisa y económica de medir el microflujo de diésel y son perfectos para aplicaciones como la inyección de aditivos para combustibles, la monitorización del consumo de combustible en quemadores y los bancos de pruebas de I+D para motores pequeños. En la siguiente tabla, se muestra el rango de caudal pequeño del medidor de flujo de la serie LC-M de silverinstruments.com.

Modelos y rangos de caudal del medidor de caudal serie LC-M

Model Code	Material	Original Flow Range	Flow Range (L/h)
LC-M2-AL	Aluminum	0.5-150 ml/min	0.03 ~ 9
LC-M2-SS	Stainless Steel	0.5-150 ml/min	0.03 ~ 9
LC-M5.2-AL	Aluminum	1-400 ml/min	0.06 ~ 24
LC-M5.2-SS	Stainless Steel	1-400 ml/min	0.06 ~ 24
LC-M5.1-AL	Aluminum	1~800 ml/min	0.06 ~ 48
LC-M5.1-SS	Stainless Steel	1~800 ml/min	0.06 ~ 48
LC-M6-AL	Aluminum	0.5~100 L/h	0.5 ~ 100
LC-M6-SS	Stainless Steel	0.5~100 L/h	0.5 ~ 100
LC-M9-AL	Aluminum	6~600 L/h	6 ~ 600
LC-M9-SS	Stainless Steel	6~600 L/h	6 ~ 600
LC-M12-AL	Aluminum	0.3~30 L/min	18 ~ 1,800
LC-M12-SS	Stainless Steel	0.3~30 L/min	18 ~ 1,800
LC-M25-AL	Aluminum	0.5~100 L/min	30 ~ 6,000
LC-M25-SS	Stainless Steel	0.5~100 L/min	30 ~ 6,000

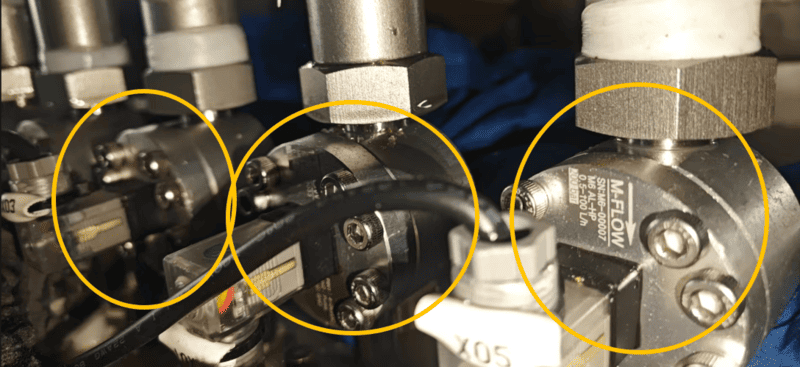

Instalación

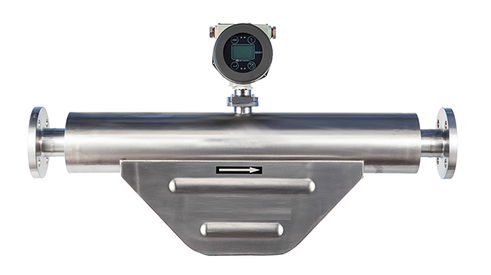

Medidores de caudal másico Coriolis para diésel

El medidor de caudal másico Coriolis es la mejor opción para aplicaciones que requieren la máxima precisión y confiabilidad.
¿Quieres saber más sobre el mejor medidor de flujo para diésel? Mira el video a continuación:

Principio de funcionamiento

El caudal másico se mide directamente mediante un medidor Coriolis. Este utiliza una bobina impulsora para hacer oscilar uno o más tubos vibratorios. Estos tubos se retuercen al pasar el diésel por ellos debido al efecto Coriolis. La mínima variación en la sincronización (desfase) entre las vibraciones de entrada y salida, directamente proporcional al caudal másico, es captada por sensores.

Ventajas

• Máxima precisión: es el estándar de la industria para transferencias de custodia debido a su precisión inigualable (a menudo ±0,1~0,2%).
• Medición directa de masa: este método mide la masa real, por lo que sus resultados son inmunes a los cambios de temperatura, viscosidad o densidad del fluido.
• Sin partes móviles: no hay partes móviles que puedan desgastarse, obstruirse o mantenerse, lo que hace que el diseño sea completamente no intrusivo.
• Salida de múltiples parámetros: un instrumento puede medir la temperatura, la densidad, el flujo másico y el flujo volumétrico a la vez.

Desventajas

• Mayor costo: La tecnología de medidor de flujo más costosa es el medidor Coriolis.
• Caída potencial de presión:Se puede producir una caída de presión por la trayectoria del flujo a través de los tubos vibratorios.

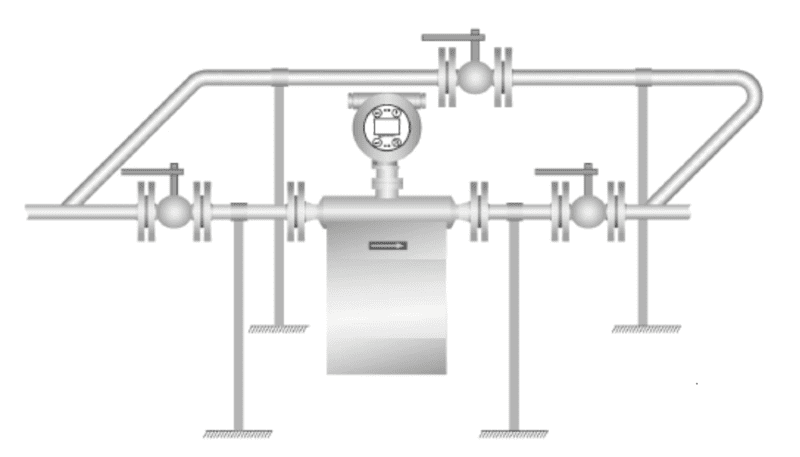

Instalación

No es necesario instalar tuberías rectas, pero para proteger el sensor sensible de las vibraciones externas de la planta, el medidor debe estar firmemente fijado a la tubería. La imagen a continuación indica la instalación recomendada del medidor de caudal Coriolis para medir líquidos como el diésel.

---

¿Cuál es el mejor caudalímetro diésel para ti? Una comparación

Feature	Turbine Flow Meter	Oval Gear Flow Meter	Coriolis Mass Flow Meter
Measurement Principle	Volumetric (Velocity)	Volumetric (Positive Displacement)	Direct Mass Flow
Typical Accuracy	±0.5%	±0.5% to ±0.2%	±0.1 ~0.2 %
Viscosity Performance	Fair (sensitive to changes)	Excellent	Excellent
Handles Contaminants?	No (Filter Required)	No (Filter Required)	Good (No moving parts)
Straight Pipe Needed?	Yes (10D/5D)	No	No
Initial Cost	Low to Medium	Medium	Very High
Ideal For	Clean, stable applications; vehicle testing.	Dispensing, refueling, boiler feed.	Custody transfer, high-value billing.

---

Consideraciones avanzadas sobre medición de diésel

Compensación de temperatura

Cuando el combustible diésel se calienta, se expande, y cuando se enfría, se contrae. Se pueden producir errores graves si se mide el volumen pero se factura por masa o contenido energético. Esto se soluciona con un medidor Coriolis, que mide la masa directamente. Como alternativa, se puede calcular un caudal con compensación de temperatura utilizando un computador de caudal junto con un sensor de temperatura y un medidor volumétrico.

Totalizadores y control de lotes

Asegúrese de que su medidor tenga un controlador de lotes para dispensar con precisión cantidades predeterminadas de combustible y un totalizador para rastrear el uso acumulativo para aplicaciones de dispensación.

Conclusión: El instrumento adecuado para la tarea

Saber exactamente lo que necesita le ayudará a elegir el mejor medidor de flujo de diésel para su operación. Un medidor de flujo de turbina es una buena opción para el monitoreo general de combustible limpio cuando el costo es un factor importante. El robusto medidor de flujo de engranajes ovalados es el pilar de la industria para una dispensación precisa y confiable en diversas circunstancias. Además, el medidor de flujo másico Coriolis ofrece un rendimiento inigualable para aplicaciones como la transferencia de custodia, donde la máxima precisión es fundamental.

En Silver Automation Instruments, nos especializamos en ofrecer el equipo de medición de caudal adecuado para su problema específico. Para evaluar su aplicación e identificar la mejor solución de caudalímetro diésel, contacte con nuestro equipo de profesionales ahora mismo. Más información técnica sobre la selección de caudalímetros diésel .

Preguntas frecuentes sobre el caudalímetro diésel

1. P: ¿Qué tipos de medidores de flujo son adecuados para el combustible diésel?
R: Los medidores de desplazamiento positivo, másicos Coriolis y de caudal de turbina son los más comunes y se eligen por su precisión y presupuesto.

2. P: ¿Cómo afecta la viscosidad a la selección del medidor de flujo diésel?
R: Una mayor viscosidad reduce la precisión del medidor de turbina; los medidores de desplazamiento positivo y Coriolis funcionan mejor con fluidos viscosos.

3. P: ¿Cuál es la diferencia entre los medidores másicos y volumétricos para diésel?
R: Los medidores de caudal másico (p. ej., los de Coriolis) miden la masa directamente, sin verse afectados por los cambios de temperatura. Los medidores volumétricos (p. ej., los de turbina) requieren compensación para una medición precisa de la masa.

4. P: ¿Es necesaria una compensación de temperatura y presión?
A: Esencial para que los medidores volumétricos calculen el caudal másico. Los medidores Coriolis proporcionan una medición directa de la masa sin compensación.

5. P: ¿Qué materiales se recomiendan para los medidores de caudal diésel?
R: El hierro fundido o el acero fundido son suficientes, sin embargo, si tiene suficiente presupuesto, puede optar por un sensor de flujo diésel de acero inoxidable.

6. P: ¿Con qué frecuencia se deben calibrar los medidores de flujo de diésel?
A: Anualmente para transferencia de custodia; cada 2-3 años para monitoreo de procesos. Verificar después de cambios de fluido o daños en el medidor.

7. P: ¿Un medidor puede manejar mezclas de diésel y biodiésel?
A: Sí.

8. P: ¿Cuáles son las principales ventajas de los medidores de desplazamiento positivo?
A: Alta precisión en fluidos viscosos, mínimos requisitos de paso recto y excelente repetibilidad para la transferencia de custodia. Bajo costo en comparación con el medidor de caudal másico Coriolis.

9. P: ¿Qué importancia tiene la certificación de áreas peligrosas?
R: Es fundamental para la seguridad. Busque certificaciones ATEX, IECEx o UL que coincidan con la clasificación de la zona de instalación.

10. P: ¿Qué mantenimiento requieren los medidores de caudal diésel?
A: Revisiones periódicas de filtros, inspecciones de sellos y verificación de la calibración a cero. Los medidores de DP pueden requerir una inspección del rotor después de un uso prolongado.
