El caudalímetro de engranajes ovalados es un caudalímetro de desplazamiento positivo. Es uno de los caudalímetros más precisos. Se utiliza para la medición precisa, continua o intermitente, del caudal en líquidos. Con mayor viscosidad. El medidor ovalado puede mostrar el caudal instantáneo y totalizado. Es especialmente adecuado para petróleo pesado, alcohol polivinílico, petróleo, resinas, etc. El siguiente video explica más información sobre las aplicaciones del medidor de caudal de engranajes ovalados.
Los medidores de flujo de engranajes ovalados tienen una alta precisión, por lo que a menudo se utilizan para medir la cantidad total o el flujo de medios costosos en sectores industriales como el petróleo, los productos químicos, los recubrimientos, los productos farmacéuticos y la energía.
El caudalímetro de engranajes ovalados ofrece una ventaja única en la medición de petróleo. La principal razón es el efecto autolubricante del propio fluido, que permite que el instrumento de caudal funcione de forma estable y a largo plazo.
Un medidor de flujo de engranajes ovalados de alta calidad con alta precisión, retención de rendimiento a largo plazo y buena repetibilidad se utiliza como medidor de flujo maestro estándar para la medición del caudal en la calibración del medidor de flujo.
Los medidores de caudal de engranajes ovalados son relativamente voluminosos, especialmente para instrumentos de caudal alto y gran diámetro, que están siendo reemplazados gradualmente por medidores de caudal de turbina, medidores de caudal electromagnéticos, medidores de caudal de vórtice y medidores de caudal másico Coriolis.
Sin embargo, su repetibilidad superior y su rendimiento de retención a largo plazo garantizan muchas áreas de aplicación y no serán reemplazados por otros instrumentos. Los medidores de flujo de engranajes ovalados también se usan ampliamente en gas licuado de petróleo en países extranjeros, pero aún se encuentran en la etapa inicial de puesta en marcha en China.
1. Presenta una alta precisión de medición; el error básico suele ser de ±0,5 % R, y en casos especiales, de hasta ±0,2 % R o superior. Se utiliza habitualmente en medios costosos o donde se requiere una medición precisa.
2. La medición del caudal es independiente del estado del fluido. Es decir, el medidor ovalado no influye en la precisión de la medición cuando se distorsionan el flujo rotacional y la trayectoria del estrangulador de la tubería, y no se requiere una sección de tubería recta aguas arriba. Esto se debe a que el medidor de caudal de engranajes ovalados mide la rotación del engranaje ovalado por la presión del fluido medido. Esto es fundamental en el uso en campo.
3. Los caudalímetros de engranajes ovalados se pueden utilizar para medir fluidos de alta viscosidad. Cuanto mayor sea la viscosidad del medio, menor será la cantidad de fugas que se produzcan en el engranaje y en la holgura de medición.
4. Tiene una gran relación de reducción, generalmente de 10:1 a 5:1, especial hasta 30:1 o mayor.

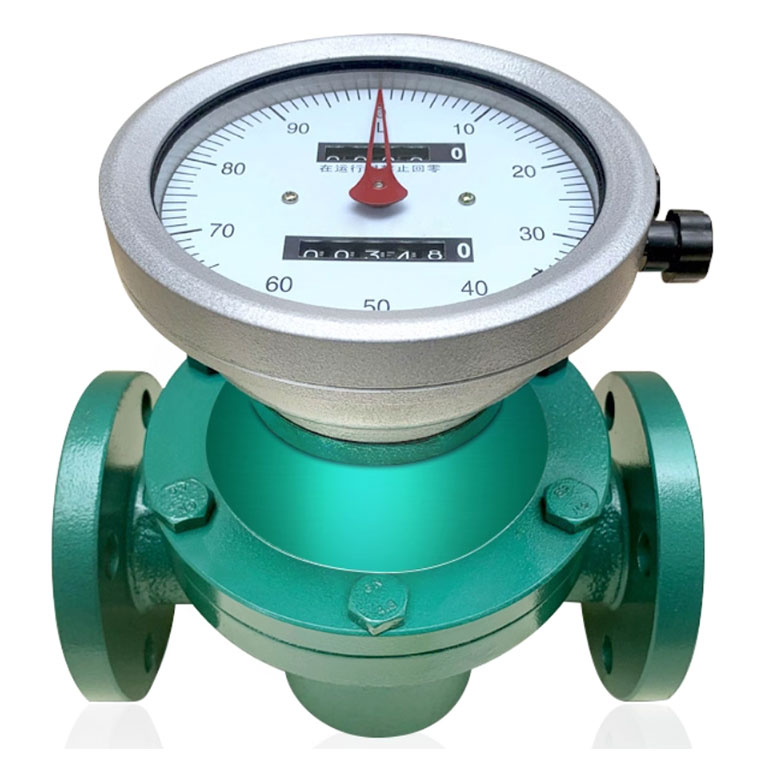

5. Es un medidor de caudal de lectura directa. Puede obtener el caudal total directamente sin necesidad de fuente de alimentación externa. Su funcionamiento es claro y sencillo.
1. El medidor de flujo de petróleo crudo tiene una estructura complicada, gran volumen y peso pesado, especialmente el medidor de flujo de engranajes ovalados de gran diámetro es voluminoso, por lo que generalmente solo es adecuado para medidores de flujo de tamaño pequeño y mediano.
2. Se puede utilizar para algunos medios limitados y no puede funcionar en medios de alta temperatura.
3. Los caudalímetros de engranajes ovalados generalmente no son adecuados para aplicaciones de alta y baja temperatura. Debido a la expansión y deformación térmica de las piezas a altas temperaturas, el material se vuelve frágil a bajas temperaturas. El rango de temperatura actual es de aproximadamente -30 a +160 °C, con una presión máxima de 10 MPa.
4. Solo es apto para fluidos monofásicos limpios. Si contiene partículas y suciedad, es necesario instalar un filtro aguas arriba, lo que no solo aumenta la pérdida de presión, sino que también incrementa el mantenimiento. Si se mide un líquido con gas, debe estar equipado con un separador de gases. Si el medio líquido medido está mezclado con gas, también se producirá un error de medición.
5. La seguridad del caudalímetro de engranajes ovalados es deficiente; por ejemplo, al detectar piezas móviles atascadas, el fluido no puede pasar y el sistema de tubos de caudal no se puede aplicar. Sin embargo, algunos diseños estructurales incorporan una derivación en la carcasa. Cuando se detecta una obstrucción en el componente activo, el fluido puede pasar a través de la derivación.
6. El medidor de flujo de engranajes ovalados pulsará el flujo durante el proceso de medición y el medidor de diámetro más grande también generará ruido e incluso la tubería vibrará.
