Caudalímetro electrónico de turbina para gas
Los medidores de gas de turbina son robustos y están diseñados para funcionar con la máxima precisión (precisión de medición de gas de 1,0 ~ 1,5 %). Todos estos medidores de turbina (TUF) cumplen con todos los estándares internacionales y cuentan con la aprobación de calidad antes de salir de la fábrica de medidores de flujo de turbina de gas con la longitud de instalación más corta posible. El medidor de flujo de turbina de gas electrónico no solo tiene salidas digitales sino también con pantalla digital. Es un dispositivo de medición de gas electrónico adecuado para gas, biogás, gas natural, N2, O2, gas helio (He), gas etileno (C2H4), dióxido de carbono (CO2), gas metano, butano, propano, GNC, gas natural comprimido, aire, medición de flujo volumétrico.

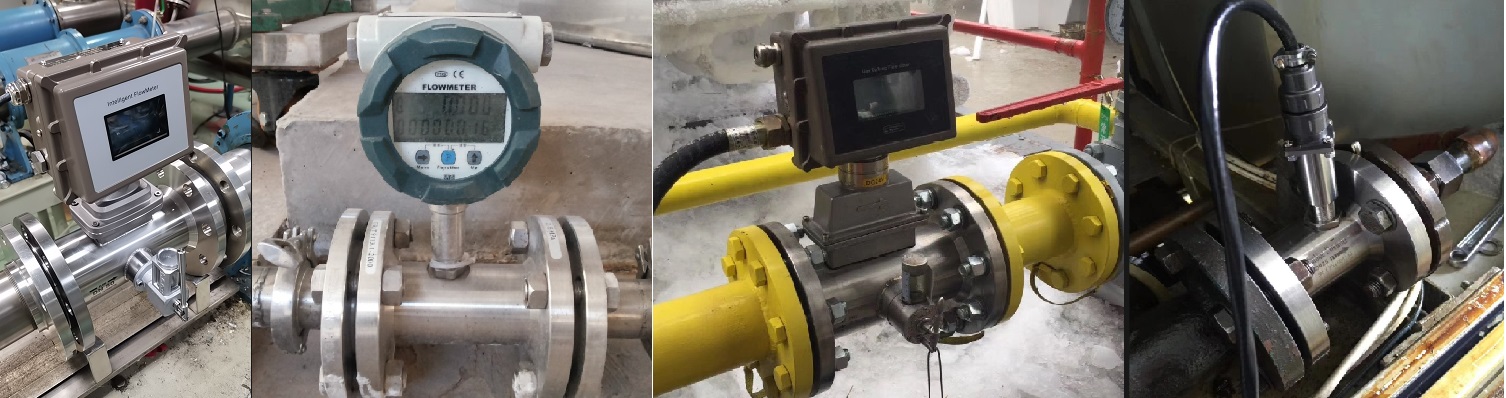

El caudalímetro de turbina de gas es en realidad un dispositivo que se utiliza para detectar el caudal de gas y el caudal en el gasoducto en estado cerrado, y es un caudalímetro de velocidad típico. El caudalímetro de turbina de gas electrónico tiene un indicador LCD para mostrar el caudal de gas y el caudal totalizado de gas, un caudalímetro de gas que funciona con batería o con alimentación de bucle de 24 VCC. Los transmisores de caudal de gas digitales tienen salida analógica de 4-20 mA, salida de pulsos o comunicación MODBUS RTU o protocolo HART para diversos fines de control y control remoto.
La presión nominal estándar del medidor de flujo de turbina de gas digital es de 16 bar, también se puede convertir en medidores de flujo de turbina de gas de alta presión de 300 PSI, 300 LB, 600 $; El medidor de flujo de turbina de gas digital tiene la opción de compensación y corrección de sensor de presión y RTD de temperatura incorporado. (EVC) Tamaño de solicitud normal del medidor de flujo de turbina de gas electrónico:
Transmisor de caudal de gas de 1 pulgada, rango de caudal de aire: 42-420 lpm
Medidor de flujo de turbina de gas de 2”, DN50, rango de medición: 10-100 metros cúbicos por hora,
Medidor de flujo de gas de 3 pulgadas y 80 mm: 5,5-111 L/s,
El medidor de flujo de turbina de gas electrónico DN100 de 4” puede detectar entre 20 y 400 m3/h.
Medidor de caudal de turbina de gas digital de 6”, DN150, 50-100 m3/hora,
Caudalímetro de gas DN200 de 8“, 80-1600 m3/h
Medidor de caudal de turbina de gas de 10” y 250 mm de diámetro. 200-4000 m3/h
El medidor de flujo de turbina de gas electrónico de 12 pulgadas puede medir el rango de gas: 188-3825 cfm
Caudalímetro de turbina para líquidos
Los medidores de flujo de turbina utilizan la energía mecánica del líquido para hacer girar un rotor en el flujo. La velocidad de rotación es proporcional a la velocidad del fluido que fluye a través del medidor. Estos medidores electrónicos se utilizan en múltiples industrias para medir de manera confiable líquidos limpios y no corrosivos, como agua condensada, agua de ósmosis inversa, medidores de turbina de agua del grifo, agua destilada, aceite portátil, leche, ácido acético, aceite de oleína de palma, diésel, medidor de flujo de turbina de líquido de biodiesel, alcohol etílico, gasolina, aceite vegetal, aceite comestible, aceite de coco, queroseno, combustible para aviones, medidor de flujo de fueloil, tolueno, xileno, ACETONA, tolueno, transmisores de flujo de turbina de líquido de acetato de butilo, etc.
Silverinstruments ofrece turbinas de medición de flujo de líquido líderes en la industria con una amplia gama de productos, precisión y rangos de operación de temperatura impresionantes.
El medidor de flujo de turbina electrónico para medición de líquidos tiene pulso NPN, PNP, frecuencia y salida analógica de 4-20 mA, HART, MODBUS para transmisión de señales de larga distancia, etc.
El medidor de flujo de turbina tiene opciones de indicador digital para leer la medición de líquido directamente, también es fácil configurar parámetros con teclas y botones locales.
Varios tamaños de sensor de turbina, como medidor de flujo de turbina de bajo flujo de 1/8”, medidor de flujo de micro turbina de 1/4”, 3/8 pulgadas, medidor de agua de turbina de 1/2 pulgada, medidores de flujo de turbina de líquido de 3/4 pulgadas, 1 pulgada, DN50,3 pulgadas, tamaño de dial de 80 mm, medidor de turbina de agua de 4 pulgadas, medidor de turbina de 5 pulgadas, 6 pulgadas, sensor de flujo de turbina de líquido de 8 pulgadas, medidores de flujo de turbina de 10”, 12 pulgadas, DN300.
Medidor de caudal de acero inoxidable con opciones SUS 304 o acero inoxidable 316;
Medidor de caudal electrónico de turbina alimentado por batería de litio de 3,6 V, 24 V CC o 220 V CA;
Varias opciones de conexión: medidor de caudal de turbina para líquido tipo wafer, conexión de tornillo NPT o BSP, medidor de caudal de turbina higiénico y sanitario tri-clamp o tri-clover, conexiones bridadas con estándar ANSI, JIS o DIN;
Los medidores de flujo de turbina son sensores volumétricos en línea para detectar el caudal de gas o líquido; detecta caudales bajos a medios, fluidos limpios, poco corrosivos y de viscosidad. El medidor de flujo de turbina se divide en medidor de flujo de turbina de gas y medidor de flujo de turbina de líquido. Silver Automation Instruments suministra
medidores de turbina electrónicos con una variedad de salidas, como frecuencia, corriente para PLC o operación de dispensación por lotes. Puede medir combustible, gasolina, diésel, agua, agua de ósmosis inversa, leche, gas natural, biogás, aire comprimido, etc.

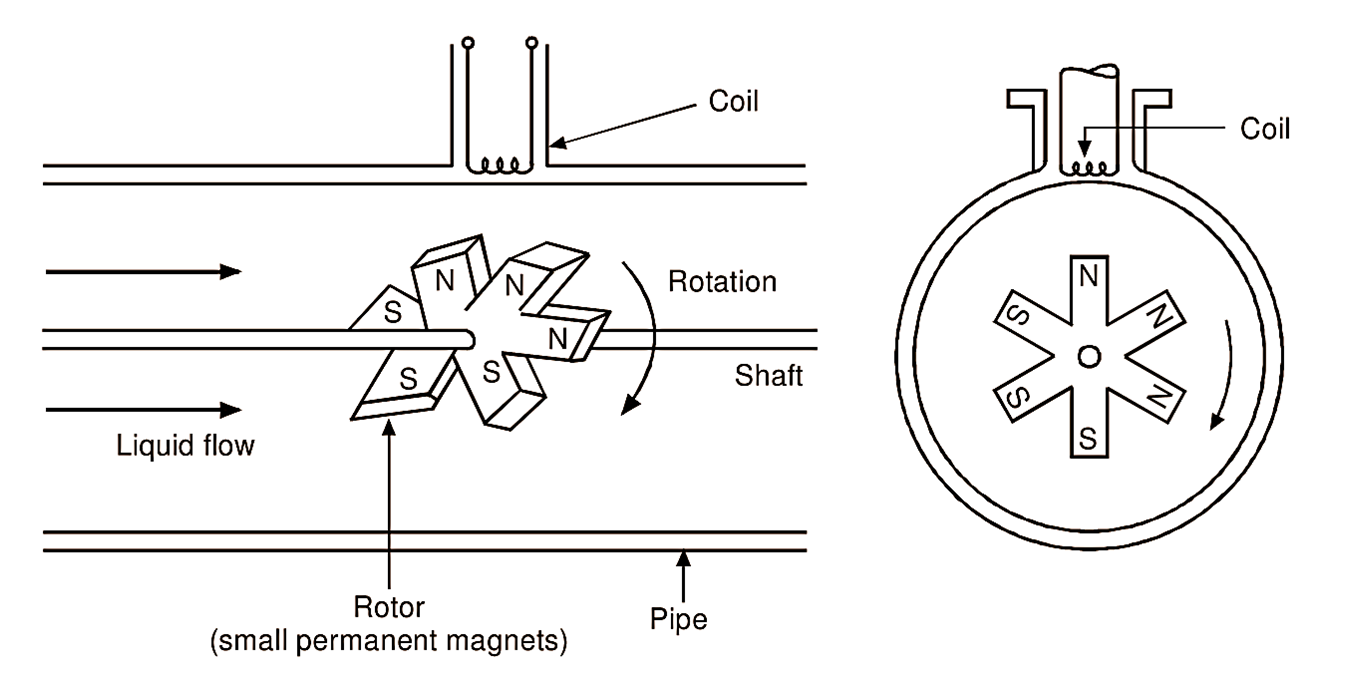

Se opera con una tecnología sencilla y bien entendida: el medio medido va al cuerpo del sensor, lo que hace que el rotor gire a una velocidad proporcional a la velocidad del medio y al caudal. A medida que cada paleta pasa a través del campo magnético generado por el captador magnético del medidor de caudal, se produce un pulso de voltaje de corriente alterna.
Características del caudalímetro de turbina LWGY
✔ Medidor de caudal de acero inoxidable ✔ Alta precisión
✔ Costo de precio bajo
✔ Tamaño de sensor variable disponible, como medidor de flujo de turbina de 1 pulgada, 2 pulgadas, 3 pulgadas y 4 pulgadas
✔ Calidad robusta y diseño pequeño y compacto para un fácil montaje.
✔ Tiempo de respuesta rápido
✔ Puede funcionar con líquidos conductores o no conductores.
✔ Muchas conexiones de proceso disponibles: rosca, oblea, brida,
medidor de caudal de turbina sanitaria de triple abrazadera para la industria higiénica
Los caudalímetros funcionan de diversas formas y miden diferentes elementos. Por lo tanto, en este artículo he proporcionado todo lo que le ayudará a comprender más sobre el caudalímetro de turbina. El diseño es completo y le ayudará a obtener más información sobre su funcionamiento. Siga leyendo y descúbralo.
¿Funciona el medidor de caudal de turbina?

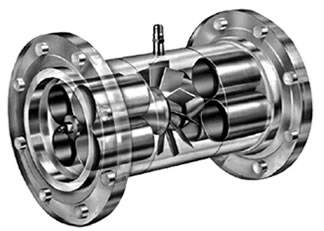

Hay un eje que se monta dentro del
medidor de flujo de turbina en línea para sostener al otro. Esto ayuda a minimizar el ataque de turbulencia negativa. El soporte provisto también alberga los cojinetes abiertos que permiten la lubricación de las escobillas, lo que prolonga la vida útil del medidor de flujo de turbina. Estos soportes tienen anillos de bloqueo que se utilizan para sujetarlo.
El eje desempeña un papel crucial en el soporte del rotor. Por lo tanto, cuando hay un flujo, induce una fuerza en las aspas del rotor que, a su vez, girarán porque su forma y ángulo aumentan la fuerza. Además, hay un
transmisor de flujo de turbina montado sobre el rotor que genera señales para las aspas que pasan. Los sensores están ubicados externamente a la corriente incandescente para evitar la aparición de restricciones en un caso en el que se utilizan sensores humedecidos. La señal de pulso que procesa el transmisor de flujo se utiliza para determinar el caudal del líquido o gas. Los sistemas de envío y transmisión detectan las direcciones de flujo hacia adelante.
El elemento más importante que permite que se mueva libremente es la hélice ubicada en el tubo. Este caudalímetro de turbina ha sido diseñado para garantizar que haya una pequeña caída de presión, por lo que se considera una de las mejores herramientas de medición.
Ventajas
-Alta precisión
-El costo es moderado y precio bajo.
-Es un rendimiento confiable
-Muy bueno en medición de fluidos limpios.
-La cobertura es impresionante
Contras
- Desgaste de los cojinetes
-No es confiable al medir vapor.
Precio del caudalímetro de turbina
El precio del caudalímetro de turbina está determinado por muchos factores.
a. Los medidores de caudal de turbina de gas o de turbina de líquido son diferentes
b. Sensor de caudalímetro de turbina de diferentes tamaños y precios diferentes
c. Diferentes transmisores de caudal de turbina, diferentes costos, como si se necesita un medidor de caudal de turbina digital, si se necesita HART o RS485.
d. La alta temperatura o la alta presión también afectan mucho el precio del medidor de flujo de turbina.
Fabricación de medidores de turbina
Hay muchas fábricas de medidores de flujo de turbina de marcas líderes, como el medidor de turbina Cameron Nuflo, el medidor de flujo Blancett, el medidor de turbina Daniel, el medidor de flujo de turbina Omega, el medidor de turbina Badger, el medidor de turbina helicoidal, el medidor de flujo de turbina Emerson, el medidor de turbina electrónico K24, son medidores de flujo de turbina resistentes con un precio no barato. Sin embargo, Silver Automation Instruments vende medidores de flujo económicos como alternativa o reemplazo de bajo precio.
Precisión del caudalímetro de turbina
Medidor de flujo de turbina de gas SGW con precisión de 1,5 % o 1,0 %, medidor de flujo de turbina de líquido con precisión de 0,5 ~ 1,0 %
Cómo operar
Realiza mediciones de caudal en la velocidad de gases y líquidos. Se puede utilizar una computadora de caudal funcional para corregir la temperatura, la presión y las propiedades del fluido que garantizan que se logre la precisión deseada. Los fluidos no lubricantes pueden desgastar su cojinete e influir en el caudalímetro para que pierda sus niveles de precisión. Sin embargo, algunos tienen accesorios de engrase que permiten su uso con fluidos no lubricantes. Además, estos caudalímetros de turbina están diseñados para funcionar con un rango de temperatura limitado de hasta 60 °C, lo que implica que es susceptible de dañarse cuando se expone a una temperatura que supere este valor.
Se utiliza para líquidos de hasta 10 pulgadas (
caudalímetro de turbina DN250 ). El peso y el tamaño de una turbina más grande pueden requerir soportes y cimientos de hormigón. Al trabajar con fluidos corrosivos, también se debe prestar atención a los materiales, como accesorios, cojinetes, rotor y cuerpo.
Las industrias químicas, petroleras y del agua utilizan en gran medida caudalímetros de turbina. Algunas industrias químicas, alimentarias y de bebidas también pueden utilizar este tipo de caudalímetros. Sirve para la custodia de la transferencia de hidrocarburos en la industria petrolera y como sistema de distribución para plantas de agua. A menudo utilizamos esta instrumentación de caudal como
caudalímetro de gas natural , caudalímetro de diésel,
caudalímetro de combustible , etc.
Industrias donde se utilizan caudalímetros de turbina
Los medidores de caudal de turbina se utilizan en las siguientes industrias según la magnitud más grande a la más pequeña.
-Petróleo y gas
-Agua y aguas residuales
-Servicio público de gas
-Químico
-Fuerza
-Alimentos y bebidas
-Aeroespacial
-Farmacéutico
-Pulpa y papel
Aplicación y riesgos
La precisión se ve comprometida a velocidades de flujo bajas. Por lo tanto, es necesario garantizar que el caudalímetro funcione a velocidades superiores al 5 %. Las velocidades altas también pueden provocar desgaste. Los fluidos no lubricantes también pueden hacer que sea menos preciso, por lo que debe tener cuidado para evitar estos inconvenientes. Tampoco debe utilizarse con fluidos sucios para reducir la incidencia de daños en los cojinetes.
Puede dañarse o volverse menos preciso cuando hay una transición abrupta del flujo de gas al de líquido. Esta situación puede ocurrir cuando se encuentra en un flujo lento o cuando se llena la tubería. También debe evitar el flujo bifásico porque habrá mediciones inexactas. El medidor de flujo de turbina de gas y el medidor de flujo de turbina de líquido son diferentes, los clientes deben especificar los fluidos al comprar el medidor de flujo de turbina al fabricante.
Si tiene la mala suerte de sufrir averías en su caudalímetro, deberá elegir los repuestos con cuidado. Debe tener en cuenta los niveles de precisión que necesita. Es mejor optar por un sistema caro pero fiable.
Por último, antes de comprarlo, asegúrate de que tenga garantía en caso de averías inesperadas. La mayoría de los casos en los que se han producido averías se deben a un uso incorrecto. Como ya he dicho antes, se recomienda utilizar un kit sin lubricante, ya que hace que el sistema pierda precisión. Por tanto, es importante utilizarlo con el fin adecuado para garantizar la obtención de resultados fiables y precisos.
