Los caudalímetros de CO2 son instrumentos esenciales para la medición precisa del dióxido de carbono en diversas industrias, desde la producción de bebidas hasta la fabricación de semiconductores. Esta guía completa abarca todo lo que necesita saber sobre la medición del flujo de CO2 , incluyendo tipos de medidores, criterios de selección, aplicaciones y mejores prácticas de instalación para optimizar el control de sus procesos y el cumplimiento normativo.
El dióxido de carbono (CO2) es un componente esencial y omnipresente de la atmósfera terrestre, constituyendo aproximadamente el 0,04 % (400 ppm) del volumen total. Como gas incoloro e inodoro, desempeña un papel fundamental en diversas industrias, desde la producción de bebidas carbonatadas hasta el procesamiento químico. El monitoreo y la medición efectivos del flujo de CO2 se han vuelto imprescindibles, no solo por consideraciones ambientales debido a su condición de gas de efecto invernadero, sino también para optimizar los procesos industriales que dependen de su uso.
Comprender las características únicas del dióxido de carbono es esencial para una selección precisa del caudalímetro de CO2 :
Estas propiedades influyen significativamente en la selección, calibración y precisión de los medidores de flujo de CO2 . Por ejemplo, la alta densidad del CO2 en comparación con el aire implica que los caudales volumétricos diferirán significativamente de los caudales másicos, lo que hace que la selección adecuada del medidor sea fundamental.
Los caudalímetros de CO2 permiten una medición precisa del dióxido de carbono para la optimización de procesos.
Los caudalímetros de CO2 son esenciales en:
La elección del caudalímetro de dióxido de carbono adecuado depende de los requisitos de su aplicación, incluyendo la precisión necesaria, el rango de caudal, las condiciones de presión y temperatura, y el presupuesto. Aquí encontrará una comparativa completa de las tecnologías disponibles:

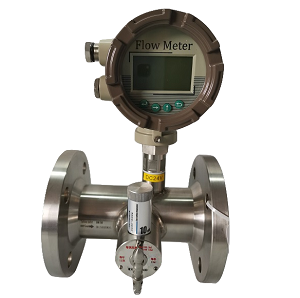

Los caudalímetros de turbina de gas utilizan el principio de la dinámica de fluidos para medir el flujo de gas CO2. El gas pasa a través de una turbina, lo que provoca que gire a una velocidad proporcional al caudal de gas.

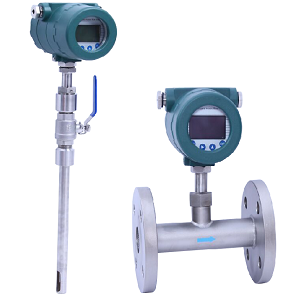

Los caudalímetros másicos térmicos funcionan según el principio de transferencia de calor, midiendo la transferencia de calor por convección desde una superficie caliente al gas en movimiento. El caudal es directamente proporcional a la transferencia de calor, lo que permite una medición precisa del caudal másico sin compensación de presión ni temperatura.

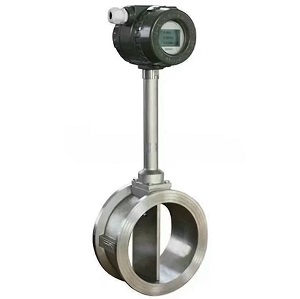

Los caudalímetros de vórtice utilizan el principio de la calle de vórtices de Karman, donde los vórtices se desprenden de un cuerpo romo colocado en la trayectoria del fluido. La frecuencia de los vórtices es proporcional a la velocidad del flujo, lo que proporciona una medición precisa del caudal.
medidor de flujo Coriolis
Los caudalímetros másicos Coriolis son el estándar de oro para la medición de CO2 de alta precisión , en particular para la transferencia de custodia y los procesos críticos que requieren una precisión de ±0,1%.
Los rotámetros , también conocidos como caudalímetros de área variable, emplean un tubo cónico por el que fluye el gas. La posición de un flotador dentro del tubo indica el caudal.
La selección del caudalímetro de gas CO2 óptimo requiere una cuidadosa consideración de múltiples factores:
Determine sus caudales de CO2 mínimo, normal y máximo:
| Application | Pressure Range | Temperature Range | Recommended Meter |
|---|---|---|---|
| Low-pressure greenhouse | 0-2 bar | 5-35°C | Thermal mass or rotameter |
| Beverage carbonation | 2-10 bar | 0-25°C | Turbine or thermal mass |
| High-pressure cylinder | 50-200 bar | -20-50°C | Turbine or Coriolis |
| Supercritical CO2 | 75-300 bar | 31-80°C | Coriolis mass flow meter |
| Liquid CO2 | 15-25 bar | -20-0°C | Coriolis |
| Application | Primary Requirement | Recommended Technology | Typical Size |
|---|---|---|---|
| Beverage carbonation | Accuracy, repeatability | Turbine or thermal mass | 1-2 inch |
| Greenhouse CO2 enrichment | Low-flow accuracy, cost | Thermal mass | 0.5-1 inch |
| Welding gas distribution | Reliability, low maintenance | Vortex or thermal mass | 1-3 inch |
| Chemical processing | Wide range, stability | Vortex or turbine | 2-6 inch |
| Food packaging (MAP) | Precise dosing, repeatability | Thermal mass | 0.5-2 inch |
| Semiconductor manufacturing | Highest accuracy, purity | Coriolis or thermal mass | 0.5-1 inch |
| CO2 cylinder filling | High pressure, accuracy | Turbine or Coriolis | 1-3 inch |
| Carbon capture systems | Large volume, cost-effectiveness | Vortex | 4-12 inch |
↘ Los modernos caudalímetros digitales de CO2 vienen equipados con una serie de funciones diseñadas para mejorar la precisión y la facilidad de uso:
↘ Visualización instantánea de datos: Los caudalímetros digitales de CO2 proporcionan una visualización en tiempo real de los caudales de dióxido de carbono (en SCFM, SLPM, Nm³/h), la velocidad instantánea, el consumo total y las condiciones del proceso, incluidas la temperatura y la presión.
↘ Opciones de salida: Estos transmisores de flujo de gas ofrecen opciones de salida versátiles como salida de 4-20 mA o salida de pulsos, MODBUS (RTU y TCP) y protocolos de comunicación HART, lo que permite una integración perfecta en varios sistemas de control, incluidas las plataformas DCS, PLC y SCADA.
Compensación automática: Algunos modelos de caudalímetros de CO2 ofrecen compensación integrada de temperatura y presión, lo que garantiza una medición precisa incluso en condiciones de proceso variables. Esto es especialmente importante para la medición de CO2, ya que la densidad del gas cambia significativamente con la temperatura y la presión.
Por ejemplo, a 20 °C y 1 bar, la densidad del CO₂ es de 1,977 kg/m³, pero a 50 bar aumenta a aproximadamente 98,8 kg/m³. Sin la compensación adecuada, las mediciones volumétricas tendrían un error de casi 50 veces.
Conexión al proceso: Los caudalímetros de gas están diseñados con diferentes tipos de conexión al proceso, como conexiones tipo wafer, brida, inserción o rosca, lo que mejora la flexibilidad de instalación. Los estándares de rosca más comunes incluyen roscas NPT, BSP y métricas.
↘ Alta precisión: Los medidores de flujo de gas CO2 digitales pueden alcanzar altos niveles de precisión, llegando hasta ±0,1% de la lectura para los medidores Coriolis y ±1,0% para los medidores de turbina y de masa térmica, lo que resulta crucial para aplicaciones que requieren un control estricto, como el procesamiento farmacéutico y la transferencia de custodia.
↘ Tecnologías diversas: Estos caudalímetros de gas están disponibles en varias tecnologías, incluyendo caudalímetros de masa térmica, turbina de gas, vórtice y Coriolis, lo que permite la selección en función de los requisitos específicos de la aplicación.
↘ Gama de tamaños: Los tamaños, desde DN15 hasta DN2000 (de 0,5 a 80 pulgadas), satisfacen una amplia gama de necesidades de caudal. Entre las solicitudes más comunes se incluyen caudalímetros de CO2 de 1, 2, 3 y 4 pulgadas , y los tamaños mayores se utilizan en sistemas industriales de captura y distribución de CO2.
El CO2 se utiliza en multitud de aplicaciones, desde la producción de bebidas carbonatadas hasta el procesamiento químico. Los caudalímetros de CO2 desempeñan un papel fundamental en la optimización de estos procesos, garantizando una medición y un control precisos.
En la fabricación de refrescos carbonatados, la producción de cerveza y el embotellado de agua con gas, la medición precisa del CO2 garantiza el nivel deseado de efervescencia y la consistencia del producto.
Caudalímetros másicos térmicos o caudalímetros de turbina con construcción en acero inoxidable 316L, certificaciones de grado alimenticio y salida de 4-20 mA para integración con PLC.
El CO2 se utiliza ampliamente en el envasado de alimentos para prolongar su vida útil al inhibir el crecimiento microbiano y la oxidación. Una dosificación precisa de CO2 es fundamental para la calidad del producto y el cumplimiento de las normativas.
Caudalímetros másicos térmicos para un control preciso de bajo caudal (normalmente de 0,1 a 10 SLPM por línea de paquete) con capacidad de mezcla de gases integrada.
La agricultura en ambiente controlado utiliza el enriquecimiento con CO2 para potenciar la fotosíntesis y aumentar el rendimiento de los cultivos. Los niveles óptimos de CO2 son de 800 a 1200 ppm (2-3 veces la concentración atmosférica).
Caudalímetros másicos térmicos o rotámetros para una dosificación de CO2 rentable con la precisión adecuada.
El CO2 se utiliza ampliamente como gas protector en la soldadura MIG/MAG, ya sea puro o mezclado con argón (por ejemplo, 75% Ar / 25% CO₂).
Caudalímetros de vórtice o caudalímetros másicos térmicos para el control de la distribución, con rotámetros individuales en las estaciones de soldadura.
En los procesos químicos, los caudalímetros de gas CO2 ayudan a mantener las atmósferas inertes necesarias para proteger los materiales sensibles y controlar el pH en sistemas acuosos.
Caudalímetros de vórtice para aplicaciones de gran volumen o caudalímetros Coriolis para procesos críticos de alta precisión.
La fabricación de semiconductores requiere CO2 de ultra alta pureza (99,9999%+) para los procesos críticos de limpieza, grabado y deposición.
Caudalímetros másicos térmicos o caudalímetros másicos Coriolis con construcción de alta pureza y conformidad con SEMI S2.
El CO2 de grado médico se utiliza en mezclas de gases respiratorios, insuflación laparoscópica e incubadoras.
Caudalímetros másicos térmicos con certificaciones de grado médico y capacidad de bajo caudal (0,1-10 SLPM).
La captura de CO2 a gran escala de centrales eléctricas e instalaciones industriales requiere una medición precisa del flujo para el seguimiento, la notificación y la verificación (MRV) del carbono secuestrado.
Caudalímetros de vórtice para tuberías grandes (DN200-DN2000) o caudalímetros ultrasónicos para medición no invasiva.
Una instalación correcta es fundamental para una medición precisa y fiable del flujo de gas CO2 . Siga estas instrucciones:
La mayoría de los caudalímetros requieren tramos de tubería rectos para garantizar un flujo completamente desarrollado:
| Meter Type | Upstream Straight Pipe | Downstream Straight Pipe |
|---|---|---|
| Turbine | 10-20D | 5D |
| Thermal Mass | 5-10D | 3D |
| Vortex | 10-15D | 5D |
| Coriolis | 0 | 0 |
| Rotameter | 5D | 2D |
D = Diámetro de la tubería. Por ejemplo, 10D para una tubería de 2 pulgadas = 20 pulgadas de tubería recta.
Cuando no se disponga de tramos de tubería recta adecuados, instale acondicionadores de flujo para eliminar la turbulencia y garantizar un perfil de velocidad uniforme:
Proteja los caudalímetros de la contaminación por partículas:
Instale filtros con indicadores de presión diferencial para controlar el estado del filtro.
Para aplicaciones críticas, solicite la calibración de fábrica con gas CO2 en lugar de aire o nitrógeno. El diferente peso molecular y las propiedades de transferencia de calor del CO2 afectan el rendimiento del medidor.
Establecer un cronograma de verificación basado en la criticidad de la aplicación:
| Application Type | Verification Frequency |
|---|---|
| Custody transfer | Quarterly to semi-annually |
| Critical process control | Semi-annually to annually |
| General industrial | Annually to biennially |
| Non-critical monitoring | Every 2-3 years |
Cuando resulta impráctico retirar los medidores para su calibración:
| Problem | Possible Causes | Solutions |
|---|---|---|
| Reading too high | Incorrect gas calibration, temperature/pressure not compensated, contamination | Verify calibration gas, enable T/P compensation, clean/replace filter |
| Reading too low | Bypass leakage, meter undersized for flow, restriction downstream | Check for leaks, verify meter sizing, inspect downstream piping |
| Erratic readings | Pulsating flow, insufficient straight pipe, two-phase flow | Install pulsation dampener, add flow conditioner, check for liquid CO2 |
| No reading | Power supply failure, sensor failure, flow too low | Check power supply and wiring, test sensor, verify minimum flow exceeded |
| Drift over time | Sensor aging, coating buildup, ambient temperature changes | Recalibrate meter, clean sensor, improve temperature stability |
El caudal volumétrico (SCFM, SLPM, Nm³/h) mide el volumen de gas que pasa a través del medidor, el cual varía con la presión y la temperatura. El caudal másico (kg/h, lb/h) mide la masa real de CO₂, que permanece constante independientemente de las condiciones. Para la mayoría de las aplicaciones de control de procesos, se prefiere el caudal másico, ya que se relaciona directamente con la cantidad de moléculas de CO₂ suministradas. Más detalles: Caudalímetro: caudal volumétrico y másico.
Si mide el caudal volumétrico y necesita informar el caudal másico o el caudal volumétrico estándar, sí. Los caudalímetros másicos térmicos y los caudalímetros Coriolis miden la masa directamente y no requieren compensación. Los caudalímetros de turbina y de vórtice miden el caudal volumétrico real y requieren compensación si se informa en condiciones estándar.
Algunos medidores pueden hacerlo, pero su rendimiento varía. Los caudalímetros másicos Coriolis destacan en ambas fases y pueden detectar cambios de fase. Los caudalímetros de vórtice también pueden medir ambas fases, aunque con menor precisión en aplicaciones con gas. La mayoría de las demás tecnologías están optimizadas para líquidos o gases, pero no para ambos.
La precisión varía según la tecnología: medidores Coriolis (±0,1-0,5%), medidores de turbina (±1,0%), medidores de masa térmica (±1,0-2,0% de la lectura), medidores de vórtice (±1,0-1,5%) y rotámetros (±2-5% de la escala completa).
La frecuencia de calibración depende de la criticidad de la aplicación y de los requisitos reglamentarios. Para aplicaciones de transferencia de custodia, es común la calibración trimestral o semestral. Para uso industrial general, lo habitual es la calibración anual o bienal. Siga siempre las normas aplicables, como la ISO 9001 o las normativas específicas del sector.
No se recomienda para aplicaciones de alta precisión. El CO₂ tiene una densidad, peso molecular y propiedades térmicas diferentes a las del nitrógeno. En el caso de los caudalímetros másicos térmicos, en particular, la calibración específica para CO₂ es esencial para una precisión <±2 %. Los caudalímetros de turbina y de vórtice son menos sensibles, pero aun así se benefician de la calibración para CO₂.
El dimensionamiento del medidor depende del rango de caudal. Como regla general, seleccione un medidor cuyo caudal habitual se encuentre en el 50 % central de su rango. Por ejemplo, si su caudal típico es de 100 SLPM, seleccione un medidor con un rango de 50 a 200 SLPM. Evite sobredimensionarlo, ya que esto reduce la precisión con caudales bajos.
Conversiones comunes (en condiciones estándar 0°C, 1 bar):
Entre las causas comunes de error se incluyen: calibración incorrecta del gas, falta de compensación de temperatura/presión, tramos de tubería recta insuficientes, flujo pulsante, contaminación o humedad, flujo bifásico (mezcla de líquido y gas) y desgaste del medidor con el tiempo. Una instalación y un mantenimiento adecuados minimizan estos problemas.
Si su sistema de CO2 se encuentra en una zona peligrosa con materiales inflamables:
Para iniciativas de captura de carbono y cambio climático:
Los caudalímetros de CO2 de última generación presentan las siguientes características:
Los medidores modernos miden cada vez más múltiples parámetros simultáneamente:
Los caudalímetros de CO2 son herramientas indispensables para medir y controlar con precisión el flujo de dióxido de carbono en diversas industrias. Sus tecnologías, junto con funciones avanzadas, permiten la medición precisa y la optimización de procesos que dependen del CO2. Desde la producción de bebidas carbonatadas hasta el procesamiento químico, desde la agricultura en invernadero hasta la fabricación de semiconductores, estos caudalímetros de CO2 contribuyen a la eficiencia, la precisión y la sostenibilidad en diversas aplicaciones.
Si necesita caudalímetros de CO2 , contactar con expertos en la materia le ayudará a obtener la solución más adecuada para sus necesidades específicas. Tenga en cuenta estas preguntas al contactar con los proveedores:
Al considerar cuidadosamente estos factores y seleccionar la tecnología de medición de flujo de CO2 adecuada, podrá lograr un control óptimo del proceso, ahorro de costos y cumplimiento normativo durante los próximos años.
¿Listo para optimizar su sistema de medición de CO2? Contacte hoy mismo con nuestros expertos en medición de flujo para obtener recomendaciones específicas para su aplicación, especificaciones técnicas y precios competitivos en caudalímetros de CO2 adaptados a sus necesidades exactas.
Autor: Equipo de ingeniería de Silver Automation InstrumentsEspecialistas en instrumentación práctica con más de 10 años de experiencia en medición de flujo, presión y nivel. Expertos en medidores para turbinas de gas, Coriolis, magnéticos y ultrasónicos. Certificaciones CE e ISO 9001.
Sitio web: silverinstruments.com | Correo electrónico: technician@silverinstruments.com
