El medidor electrónico de caudal másico se utiliza para determinar el caudal de líquidos y gases. Esto es esencial en diversas áreas de la producción, la eficiencia y la calidad de la planta. Por ejemplo, dado que la ley de conservación de la masa del material exige que la masa de salida sea igual a la de entrada, un medidor de caudal másico puede detectar cualquier pérdida de masa a medida que el producto fluye entre la entrada y la salida. El medidor electrónico de caudal másico requiere un indicador de caudal digital para mostrar el caudal de los fluidos y el caudal total, así como diversas salidas, como corriente, pulsos o frecuencia. También requiere comunicaciones, como HART o Modbus.
Existen numerosas aplicaciones industriales que requieren errores muy pequeños al determinar los caudales másicos. Por lo tanto, es fundamental una alta precisión al seleccionar o comprar un medidor electrónico de caudal másico para dicha aplicación. Un buen ejemplo es el monitoreo de combustible en muchas aplicaciones industriales, donde el exceso de caudal puede alterar las cualidades del producto o causar riesgo de incendio y daños al equipo. Lo mismo ocurre con muchas aplicaciones gaseosas.
Medidor de caudal másico de máxima precisión para líquidos, gases o vapores: medidor de caudal Coriolis

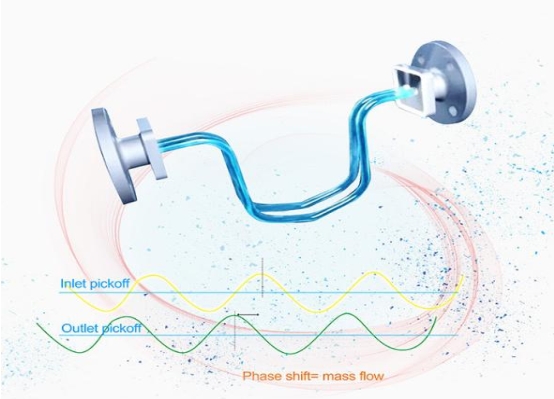

Cuando la masa fluye por un tubo o tubería, genera una fuerza al acercarse o alejarse de un centro de rotación. El medidor de caudal másico Coriolis se utiliza para medir esta fuerza. Dentro del sensor de caudal, la fuerza genera una oscilación al vibrar el tubo por el que fluye la masa. El medidor Coriolis mide la magnitud de la oscilación, que es proporcional al caudal másico del líquido o gas que circula por el tubo.
Cómo funciona un medidor de caudal másico
El medidor digital de caudal másico se puede utilizar en aplicaciones que involucran agua, productos químicos, combustible, betún, resina y gases/vapores. Los cambios en la densidad del fluido no afectarán el caudal másico, aunque se debe tener cuidado al medir los caudales de gas/vapor, ya que los caudales tienden a ser bajos. La gran presión también disminuirá a través del medidor de caudal y puede producirse una falla en la tubería asociada.
Un medidor de caudal másico térmico se diseñará específicamente para una aplicación industrial específica de medición de caudal másico de gas o aire. Estos medidores de caudal por dispersión térmica no tienen piezas móviles y no requieren correcciones de presión ni temperatura. Además, mantienen su precisión incluso al medir caudales en un amplio rango.
El medidor digital de caudal másico térmico admite diversos gases, como gas natural, biogás, N₂, O₂, CO₂, hidrógeno y aire comprimido. Detecta flujos bajos de gas y aire. Transmisor electrónico de caudal másico con salida de 4-20 mA y salida de pulsos para el control de diferentes procesos. Compatible con protocolos HART o Modbus. El indicador digital de caudal muestra con precisión el caudal de gas y el caudal total.
El medidor de flujo de gas térmico incluye un medidor de flujo en línea y un sensor de flujo de inserción. Este último se utiliza en tuberías grandes, lo que reduce considerablemente el costo del monitoreo de flujo de gas en tuberías grandes.

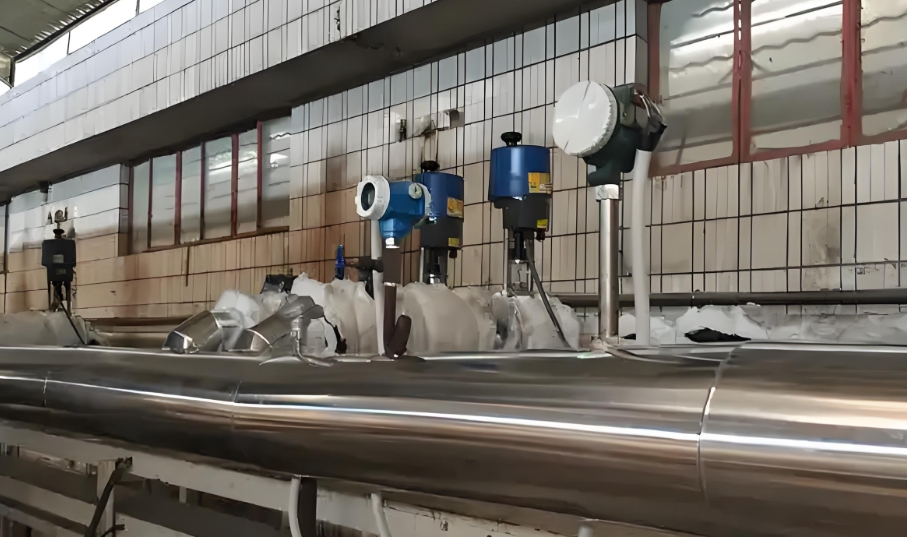

En comparación, los medidores electrónicos de flujo másico miden el flujo másico de gases y líquidos de forma directa o indirecta. Esto puede depender del mecanismo que empleen para la medición. Algunos requieren varios tipos de sensores de medición (como sensores industriales de temperatura y presión) y una computadora de flujo para calcular el flujo másico; estos se denominan medidores indirectos de flujo másico. Por ejemplo, podemos usar medidores de flujo de vórtice , de placa de orificio, de cono en V y balanceados para medir el flujo másico de gas o vapor. También necesitamos equipar un sensor de temperatura, un transmisor de presión o una computadora de flujo para calcular el flujo másico de gas o vapor. Las mediciones directas no requieren estos dispositivos ni equipos adicionales, por ejemplo, en la medición del flujo másico de gas mediante un medidor de flujo Coriolis.
El caudalímetro másico electrónico se utiliza en diversas aplicaciones, como las industrias de petróleo y gas, agua y aguas residuales, energía, química, alimentos y bebidas, y ciencias de la vida. Se puede utilizar en aplicaciones de caudales bajos y altos, así como en aplicaciones complejas de líquidos, gases y lodos.
Al comprar un medidor de caudal másico térmico o un medidor de caudal Coriolis, el proveedor debe comprender la composición del fluido a medir, ya que esta podría afectar la medición. En tal caso, podría requerirse un factor de calibración adecuado para determinar el caudal con precisión. Si bien existe calibración para todos los medidores de caudal másico térmico (en realidad, para cada medidor de caudal másico, independientemente del mecanismo que emplee), la precisión depende de la mezcla de gases que se mide. Esta puede ser diferente de la mezcla utilizada para calibrar el medidor. Los medidores de caudal másico electrónicos no son económicos, mientras que Silver Automation Instruments siempre ofrece a sus clientes sensores de caudal digitales robustos a bajo precio.
