En el corazón de la industria moderna —desde centrales eléctricas y refinerías de petróleo hasta reactores químicos y fundiciones metalúrgicas— los procesos suelen operar en condiciones extremas. Medir el caudal de líquidos y gases a altas temperaturas es uno de los mayores desafíos en la instrumentación de procesos. Los caudalímetros estándar pueden fallar catastróficamente al exponerse a calor intenso, lo que genera datos inexactos, tiempos de inactividad del proceso y riesgos de seguridad.
Medidor de caudal de vapor de alta temperatura
Para gestionar con éxito estas aplicaciones se necesitan medidores de flujo de alta temperatura especializados, diseñados con materiales robustos y diseños innovadores para ofrecer precisión y confiabilidad donde otros no pueden.
Silver Automation Instruments ofrece una completa gama de sensores de flujo de alto rendimiento diseñados para los entornos térmicos más exigentes. Esta guía explora las diferentes tecnologías disponibles y destaca sus aplicaciones ideales, ayudándole a seleccionar el instrumento perfecto para su proceso de alta temperatura.
¿Por qué la medición del caudal a alta temperatura es un desafío?
- La medición de fluidos calientes presenta varios obstáculos técnicos:
- Limitaciones del material: Los componentes, sellos y componentes electrónicos del sensor de flujo estándar pueden degradarse, deformarse o derretirse a altas temperaturas.
- Cambios en las propiedades de los fluidos: La densidad y la viscosidad de los fluidos cambian drásticamente con la temperatura, lo que puede causar imprecisiones significativas en los medidores de flujo que no compensan estos cambios.
- Integridad de la electrónica: La electrónica sensible del transmisor debe protegerse del calor intenso del fluido del proceso para evitar la desviación de la señal y fallas prematuras.
Cómo seleccionar la tecnología adecuada de medidor de flujo de alta temperatura
Elegir la tecnología correcta es crucial. Cada tipo de medidor de caudal tiene un principio de funcionamiento y características de diseño únicos que lo hacen adecuado para aplicaciones específicas de alta temperatura. La mayoría de los sensores de alta temperatura de silverinstruments.com son soluciones personalizadas, no productos estándar.
A continuación se muestra una comparación de las temperaturas máximas de fluido para los diferentes tipos de medidores de flujo que ofrece Silver Automation Instruments.

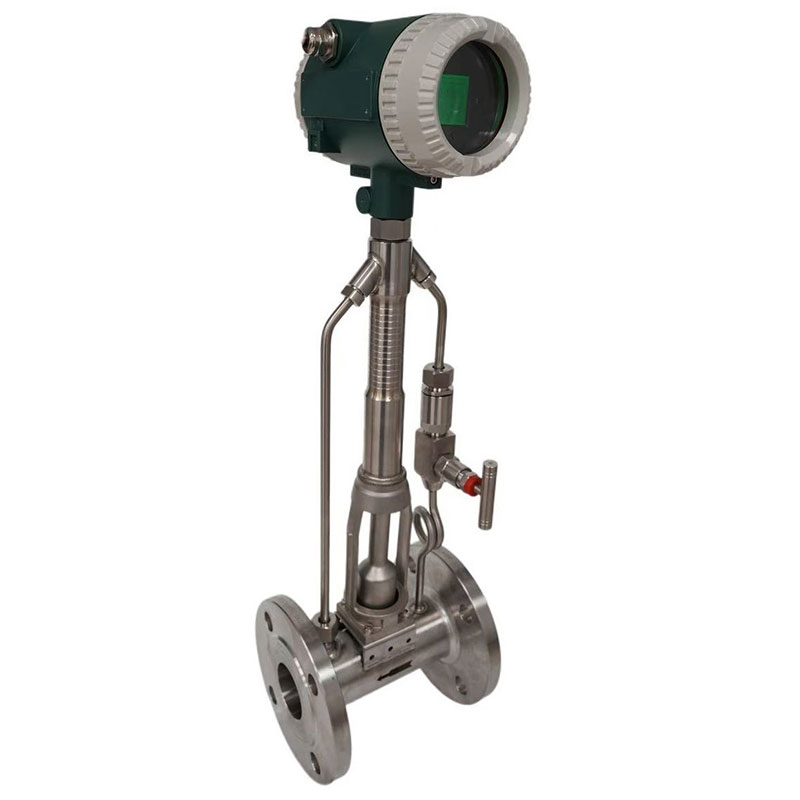

Medidores de flujo Vortex (hasta 500 °C / 932 °F) Los medidores de vórtice son una opción líder para aplicaciones de alta temperatura gracias a su diseño simple y robusto, sin piezas móviles. Miden el caudal detectando la frecuencia de los vórtices que se forman desde un cuerpo romo en la trayectoria del flujo. Fabricados íntegramente con metales duraderos como el acero inoxidable, son ideales para medir líquidos y gases calientes, y sobre todo, vapor.
Medidores de caudal másico Coriolis (hasta 450 °C/842 °F) Los medidores Coriolis miden directamente el caudal másico, lo que los hace inmunes a las imprecisiones causadas por los cambios en la densidad y la viscosidad del fluido inducidos por la temperatura. Los modelos especiales para alta temperatura están diseñados con materiales de tubo y configuraciones de sensor específicos para funcionar de forma fiable a temperaturas extremas, proporcionando la máxima precisión en procesos críticos. Los utilizamos para medir betún a alta temperatura o litio/sodio líquido.

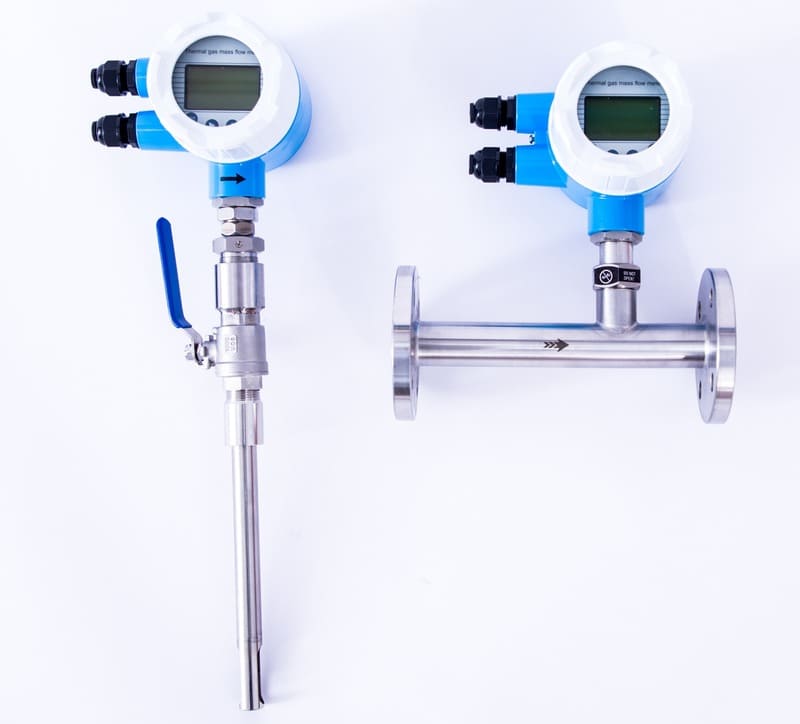

Medidores de flujo másico térmico (hasta 300 °C/572 °F) Diseñados para gases, los medidores de caudal másico térmico utilizan sensores calefactados para medir el caudal másico basándose en el principio de transferencia de calor. Las versiones
de sensores de caudal másico de alta temperatura incorporan sondas robustas para manejar aire caliente, gases de combustión y otras corrientes de gases complejas en conductos y chimeneas.

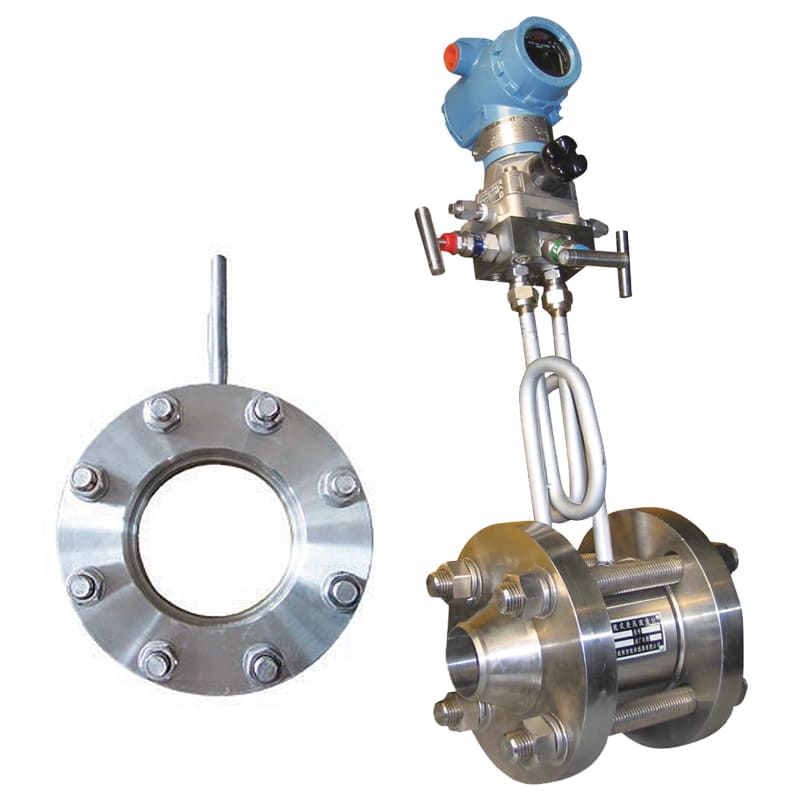

Medidores de caudal de presión diferencial (PD) (hasta 800 °C/1472 °F) Esta es una de las tecnologías de medición de caudal más robustas y versátiles. Al utilizar un elemento primario duradero, como una placa de orificio, un Annubar o una placa de orificio acondicionadora, para generar una caída de presión, el sensible transmisor electrónico puede montarse remotamente. Este diseño permite que los sistemas de presión diferencial (DP), con los materiales adecuados, midan fluidos a temperaturas extremas. Es una solución probada para aplicaciones exigentes como aceite caliente, asfalto viscoso y gases de combustión contaminados.
Rotámetros de tubo metálico / Medidores de caudal de área variable (hasta 300 °C / 572 °F) Estos medidores de caudal mecánicos son sencillos y fiables (opcionalmente incluyen rotámetro con transmisor). Su construcción totalmente metálica permite manejar temperaturas de proceso significativas. Son una solución rentable para la indicación local de caudal en aplicaciones como agua de alimentación de calderas, aceite caliente y circuitos de refrigeración, donde se requiere un medidor sencillo y robusto.

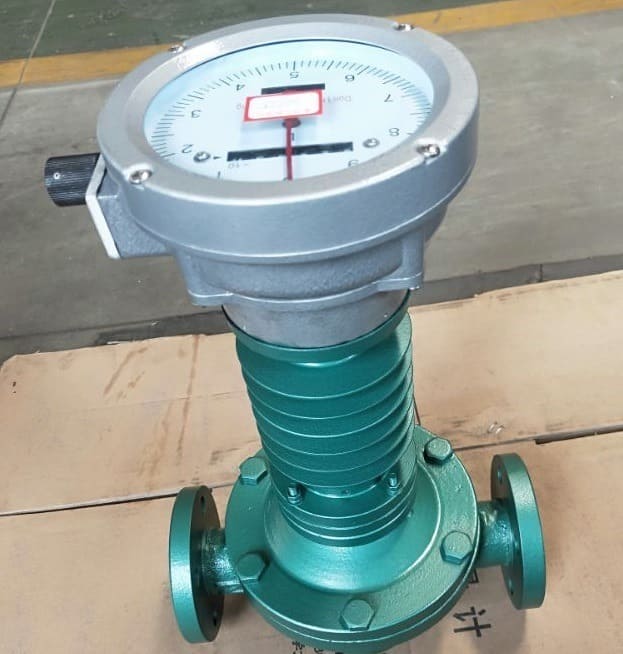

Medidores de caudal de engranajes ovalados (hasta 200 °C/392 °F) Como medidores de desplazamiento positivo, los caudalímetros de engranajes ovalados son excelentes para medir líquidos viscosos. Existen versiones de alta temperatura para aplicaciones como la medición de aceite caliente, combustible y resina, donde se presentan altas viscosidades y altas temperaturas.

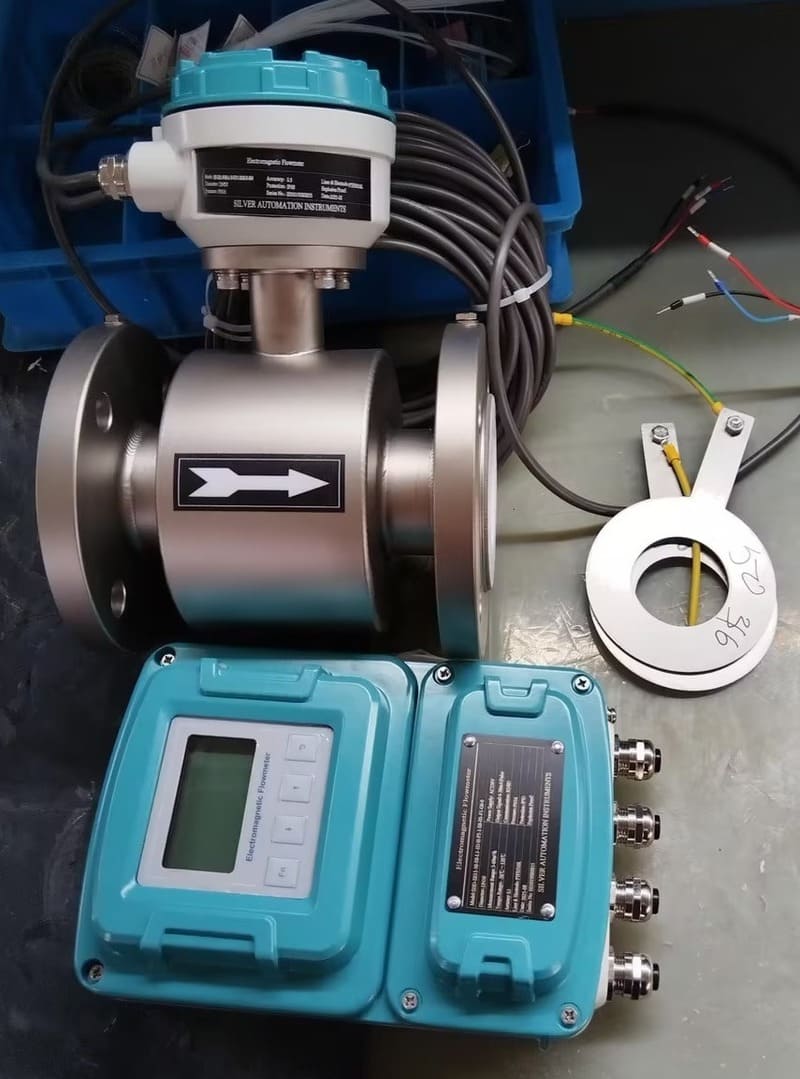

Medidores de flujo magnéticos (hasta 160 °C / 320 °F) Si bien no son adecuados para las temperaturas más altas, los medidores de flujo magnéticos con revestimiento de PFA o PTFE pueden manejar líquidos conductores moderadamente calientes. Son una opción común para aplicaciones de agua caliente, procesamiento químico y procesos sanitarios que implican ciclos de limpieza a alta temperatura.
Medidores de caudal de turbina líquida (hasta 150 °C/302 °F) Los caudalímetros de turbina estándar suelen tener un rango de temperatura limitado. Sin embargo, pueden configurarse para aplicaciones como agua caliente o combustibles refinados a temperaturas moderadas.

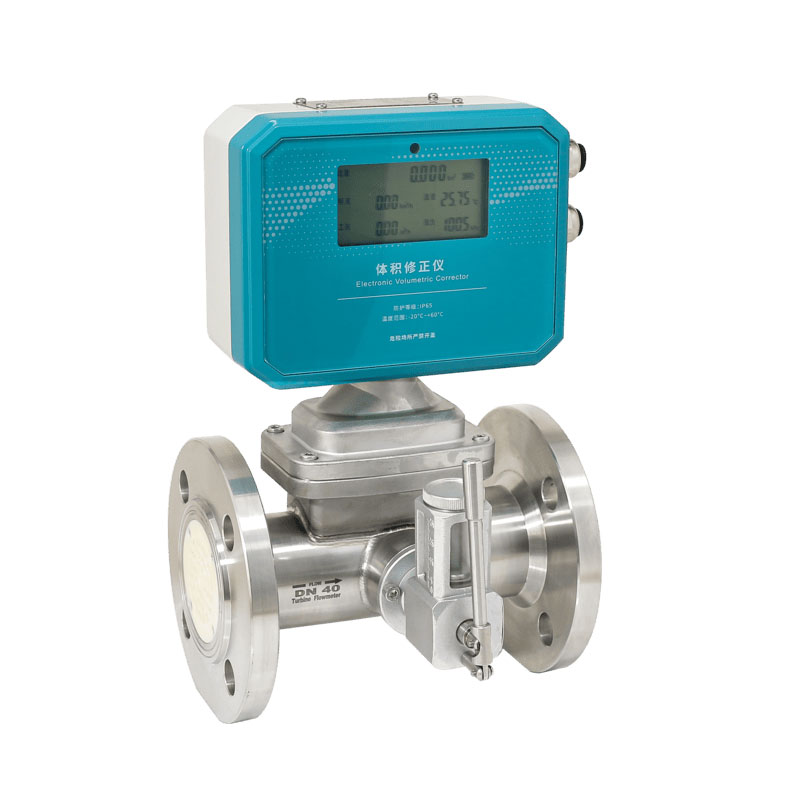

Medidores de flujo de turbinas de gas (hasta 80 °C / 176 °F)
Los medidores de turbinas de gas estándar generalmente se utilizan para la transferencia de custodia de gas natural a temperatura ambiente y no están diseñados para procesos de alta temperatura.
Comparación de la tecnología de medidores de flujo de alta temperatura
|
Flow Meter Type
|
Commonly Measured Media
|
Max Temp (°C)
|
Max Temp (°F)
|
|
Vortex Flow Meter
|
Steam, Compressed Air, Hot Gases, Hot Water,thermal oil
|
500°C
|
932°F
|
|
Differential Pressure (DP)
|
Steam, flue gas ,hot water,
|
800°C
|
1472°F
|
|
Coriolis Mass Flow Meter
|
Oils, Chemicals, LNG, Food Products, Slurries
|
450°C
|
842°F
|
|
Thermal Mass Flow Meter
|
Hot Air, Flare Gas, Nitrogen, Biogas,Natural gas
|
300°C
|
572°F
|
|
Metal Tube Rotameter
|
Water, Air, Chemicals, Nitrogen Purge
|
300°C
|
572°F
|
|
Oval Gear Flow Meter
|
Fuel Oil, Lubricants, High Viscosity Fluids
|
200°C
|
392°F
|
|
Magnetic Flow Meter
|
Water, Wastewater, Slurries, Acids, Caustics
|
160°C
|
320°F
|
|
Liquid Turbine Flow Meter
|
Condensate,Refined Fuels, Solvents, Light Chemicals
|
150°C
|
302°F
|
|
Gas Turbine Flow Meter
|
Natural Gas ,N2,O2,CO2,air
|
80°C
|
176°F
|
Enfoque en aplicaciones exigentes de alta temperatura
Los medidores de flujo especializados de Silver Automation Instruments proporcionan datos críticos en algunos de los procesos industriales más desafiantes del mundo.

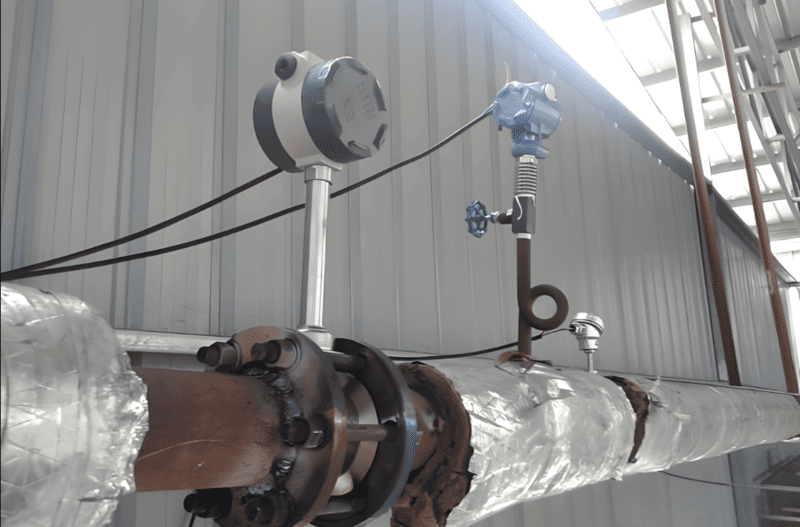

- Medición del caudal de vapor sobrecalentado y condensado
La medición del caudal de vapor es una aplicación clásica de alta temperatura y alta presión en centrales eléctricas y calderas industriales. Los caudalímetros de vórtice y de presión diferencial son el estándar de la industria para esta tarea, ofreciendo la durabilidad y fiabilidad necesarias para medir el caudal de vapor, lo que facilita la gestión energética y la eficiencia de los procesos.
Los sistemas de transferencia de calor dependen de la circulación precisa de fluidos como aceite caliente o agua caliente presurizada. Los medidores Coriolis, Vortex y de engranajes ovalados se utilizan con frecuencia para supervisar estos sistemas de circuito cerrado, garantizando así una correcta transferencia de energía y la seguridad del proceso.
- Asfalto, betún y fueloil pesado
Estos fluidos presentan el doble desafío de temperaturas extremas y una viscosidad muy alta. Deben mantenerse calientes para conservar su fluidez. Los medidores de caudal másico Coriolis de alta temperatura y los medidores de caudal de engranajes ovalados con camisa calefactora son la mejor opción para medir
asfalto (betún) , ya que proporcionan una medición precisa de la masa para la carga, la mezcla y el control de la combustión.
- Monitoreo de aire caliente y gases de combustión
- El monitoreo de gases calientes es fundamental para el cumplimiento ambiental y la eficiencia del proceso. Esto incluye la medición del flujo de aire de combustión a los hornos , el aire caliente de escape de los secadores y los gases residuales en los sistemas de antorcha. Una aplicación principal es la medición del flujo de gases de combustión en chimeneas para monitorear las emisiones. Estas tareas suelen implicar corrientes de gases contaminantes a altas temperaturas pero bajas presiones. Los medidores de flujo másico térmico de alta temperatura y los medidores de flujo Vortex son ideales para estas aplicaciones, ya que ofrecen la robustez y las capacidades de medición directa necesarias.
Una de las aplicaciones más extremas es la medición de metales líquidos, como el litio o el sodio líquidos, utilizados como refrigerantes en reactores nucleares y en la producción avanzada de baterías. Esto requiere medidores Coriolis de alta temperatura altamente especializados, capaces de soportar altas temperaturas y la naturaleza corrosiva de los metales fundidos.
Asociese con los expertos en medición de flujo de alta temperatura
Elegir el caudalímetro adecuado para una aplicación de alta temperatura es una decisión compleja que requiere un profundo conocimiento del proceso y la tecnología de instrumentación. El equipo de Silver Automation Instruments cuenta con la experiencia necesaria para ayudarle a afrontar estos desafíos. Ofrecemos sensores de caudal personalizados de alto rendimiento que ofrecen la precisión y durabilidad que su proceso exige.
Comuníquese con nuestros ingenieros hoy para analizar su aplicación de alta temperatura y encontrar la solución de medición ideal.
