Cuatro tecnologías clave para la medición del caudal de petróleo: una guía para 2025

2025/09/19

Fundamentos de la medición del caudal de aceite para la industria

La economía mundial depende en gran medida del petróleo para todo, desde la fabricación y el procesamiento químico hasta la generación de energía y el transporte. Medir con precisión el flujo de petróleo es esencial para el control de costos, la eficiencia de los procesos, la seguridad y el cumplimiento normativo en cualquier industria que lo utilice o produzca. Pero el petróleo no es un solo material. Desde la baja viscosidad del combustible diésel refinado hasta la naturaleza espesa y abrasiva del petróleo crudo o el aceite lubricante, y el intenso calor de los aceites térmicos, esta amplia categoría de fluidos presenta una amplia gama de características.

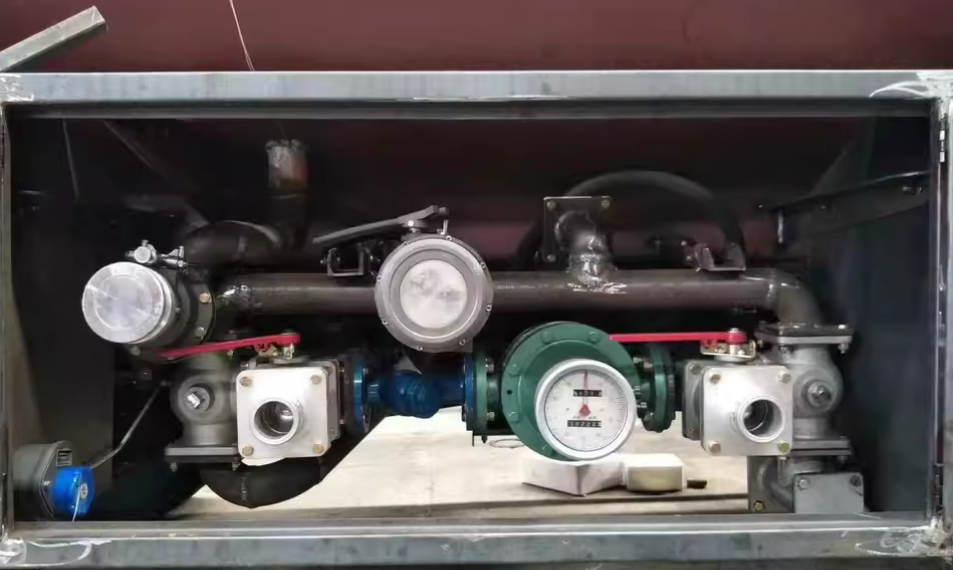

La medición del flujo de aceite está en cualquier lugar

Dado que no existe un medidor de caudal de aceite universal, esta diversidad plantea serios problemas y desafíos. Es necesario comprender a fondo las características del aceite, los parámetros del proceso y el objetivo de medición específico para elegir el mejor instrumento de medición de caudal de aceite.

Este artículo exhaustivo pretende ser su fuente de referencia para la medición del caudal de aceite. Con enlaces a recursos detallados, analizaremos las diferencias cruciales entre caudalímetro volumétrico y másico, caudalímetro digital o caudalímetro mecánico, repasaremos las últimas tecnologías en medición de aceite, abordaremos problemas específicos de medición y puntos difíciles, y analizaremos aplicaciones importantes.

La importancia de la medición precisa del caudal de aceite

La medición precisa del aceite le proporciona la información necesaria para tomar decisiones financieras y operativas acertadas. Las principales ventajas son:

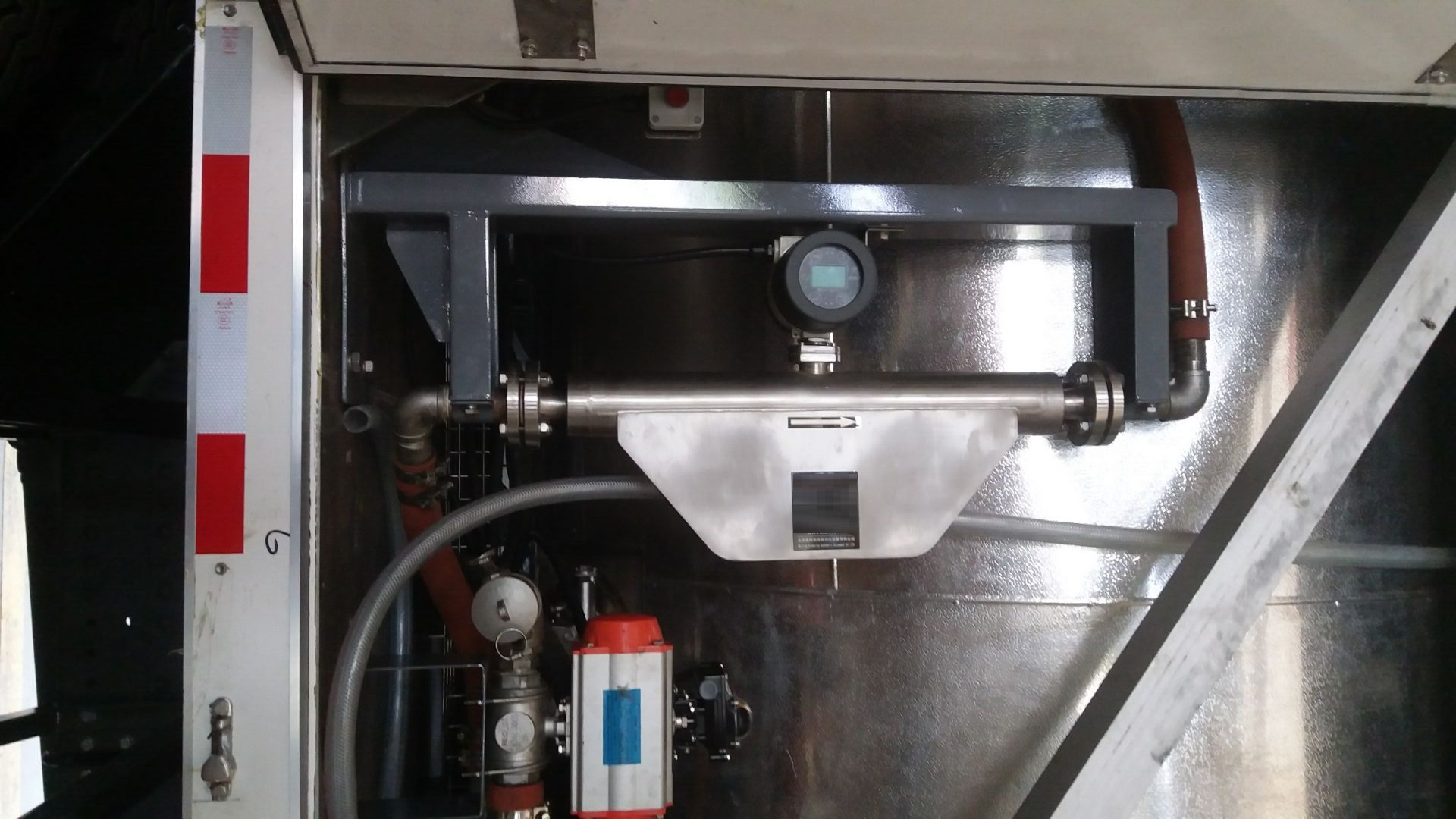

Medidor de flujo para camiones cisterna de petróleo

Gestión de Costos: El petróleo y el combustible se encuentran entre los costos operativos más elevados para muchas operaciones. El primer paso para maximizar la eficiencia y reducir gastos es el monitoreo preciso del consumo de combustible en calderas o diésel en generadores.
Transferencia de Custodia: La precisión es un requisito contractual y financiero en la compraventa de productos petrolíferos, desde grandes oleoductos hasta el repostaje local de diésel. Un medidor inexacto puede ocasionar pérdidas financieras significativas.
Control y eficiencia de procesos: El control preciso del flujo es crucial en el procesamiento y refinación de productos químicos para gestionar las relaciones de reacción, maximizar la producción y garantizar la calidad del producto.
Gestión de inventario: Los niveles de inventario precisos en los tanques de almacenamiento se mantienen con la ayuda de datos de flujo confiables, lo que también ayuda a detectar posibles robos o fugas y evitar escasez.

Decisiones básicas: medición de caudal volumétrico vs. másico para petróleo

Elegir si medir masa o volumen es la primera consideración importante al elegir un medidor de flujo de aceite.

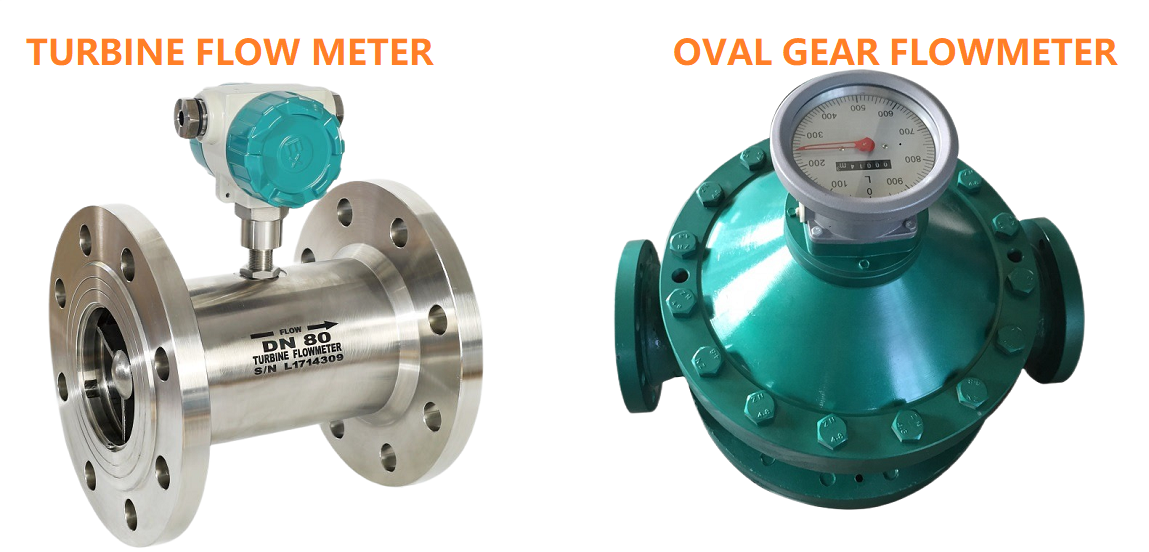

Medición del caudal volumétrico de aceite

El volumen de aceite que pasa por un punto en un tiempo determinado (p. ej., litros por minuto, galones por minuto) se calcula mediante la medición del caudal volumétrico. Las tecnologías volumétricas incluyen los caudalímetros de turbina (TUF) y los caudalímetros de engranajes ovalados . Dado que el volumen de aceite se expande al calentarse y se contrae al enfriarse, las variaciones en las propiedades del fluido pueden afectar la precisión de este método sencillo y eficiente.

La masa de petróleo que pasa por un punto en un tiempo determinado (p. ej., kilogramos por hora, libras por minuto) se determina mediante la medición del caudal másico. La masa se mide directamente con caudalímetros Coriolis. Dado que la masa del fluido permanece constante independientemente de la temperatura, la viscosidad o la presión, este método de medición es intrínsecamente más preciso para el petróleo. La medición directa de la masa es el estándar de la industria para aplicaciones de alto valor, como las operaciones de transferencia de custodia.

Tecnologías clave para medir el caudal de petróleo

A pesar de la existencia de numerosas tecnologías, el rendimiento y la confiabilidad de tres tipos diferentes de medidores de flujo los han convertido en el estándar de la industria para la gran mayoría de aplicaciones petroleras.

1. Caudalímetros de engranajes ovalados (desplazamiento positivo)

Los medidores de engranajes ovalados son la base fiable de la medición volumétrica de aceite. Son extremadamente precisos y fiables gracias a que emplean dos engranajes entrelazados para atrapar y pasar un volumen de líquido preciso y conocido en cada rotación.

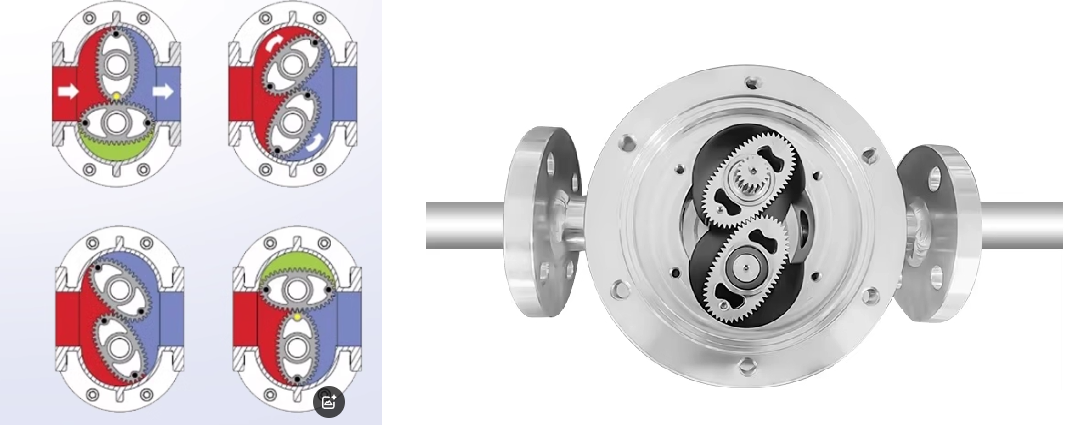

Cómo funciona el medidor de caudal de engranajes ovalados

Principio: Volumétrico (medidor de flujo de desplazamiento positivo o lo llamamos medidor de flujo PD)
Ventajas: Precisión superior (generalmente ±0,5%, opción con 0,2%), virtualmente insensible a las variaciones de viscosidad, no se necesitan tuberías rectas para la instalación y funcionamiento sin energía para versiones mecánicas ( medidor de flujo de aceite mecánico ).

Introducción al medidor de flujo de aceite mecánico
Desventajas: Las partes móviles pueden desgastarse con el tiempo; a menos que se filtren, no son apropiadas para aceites que contengan sólidos o partículas abrasivas.
Ideal para: una amplia gama de usos, desde la dosificación precisa de aceites lubricantes e hidráulicos hasta la medición del flujo de aceite diésel en calderas y generadores.

2. Medidores de caudal másico Coriolis

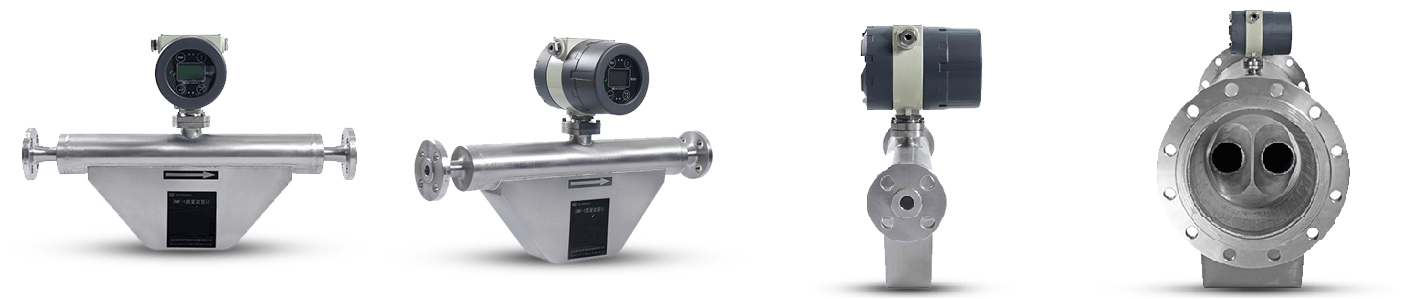

Medidor de caudal de máxima precisión - Coriolis

Los medidores Coriolis son la mejor opción para aplicaciones que requieren la máxima precisión (que puede alcanzar entre el 0,1 % y el 0,2 %). Son la única tecnología de medición de caudal capaz de medir directamente el caudal másico.

Principio: Flujo másico directo (efecto Coriolis). Más información sobre el medidor de flujo Coriolis: [¿Qué es un medidor de flujo Coriolis y cómo funciona?]
Ventajas: Máxima precisión (normalmente ±0,1%), insensibilidad total a los cambios en las propiedades del fluido, sin partes móviles y capacidad de medir la temperatura y la densidad.
Desventajas:El costo inicial más alto y la posibilidad de una caída de presión.
Ideal para: Medición de caudales complejos (como caudal de aceite a alta presión o alta temperatura), aceite con partículas o de alta viscosidad, y transferencias de custodia de alto valor de crudo y productos refinados. Para aplicaciones de caudalímetros másicos de fueloil donde la precisión es crucial, son el estándar de la industria.

3. Medidores de caudal de turbina líquida

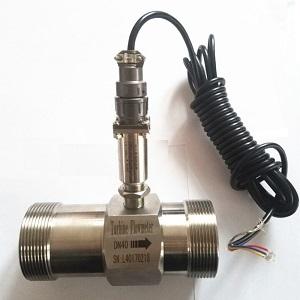

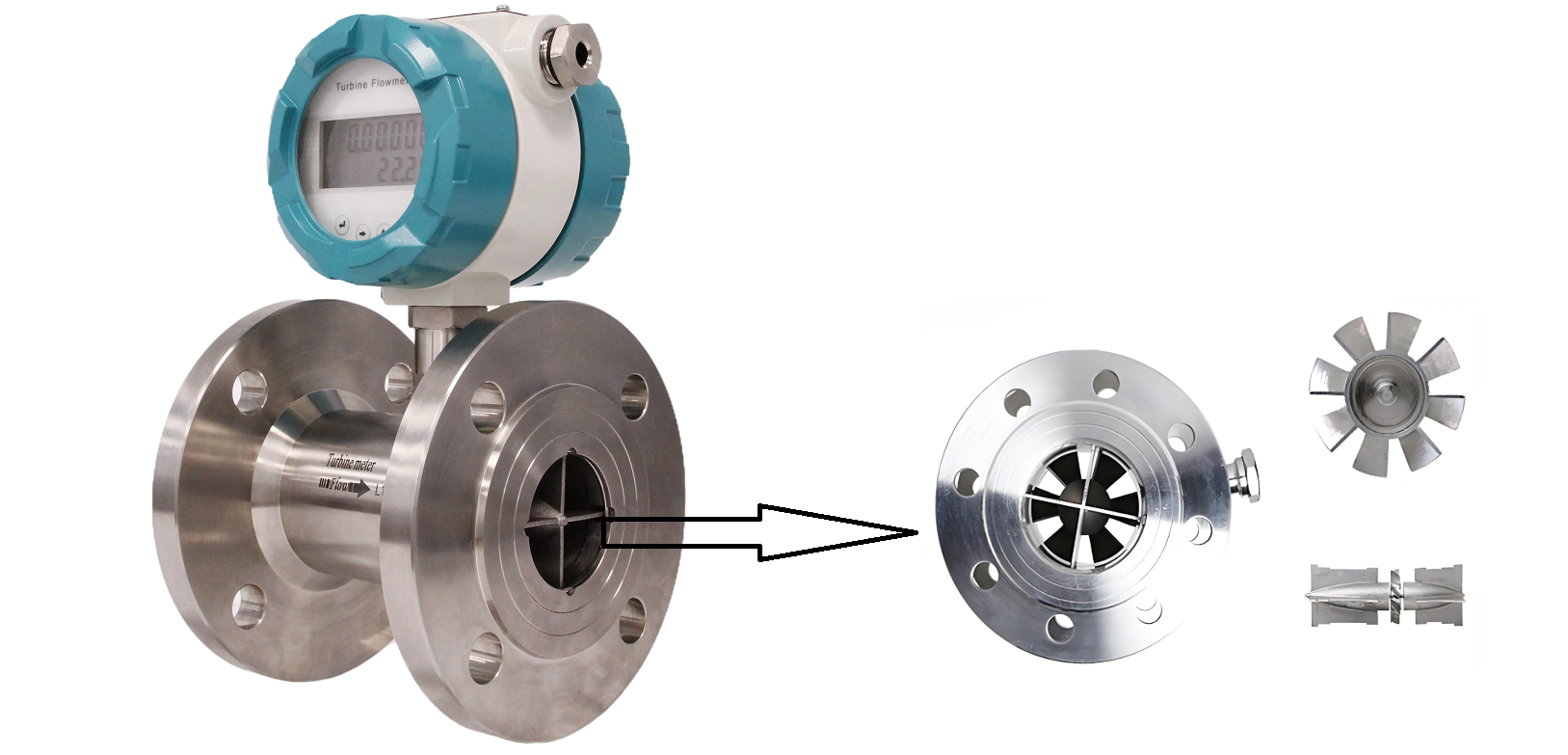

Medidor de flujo de turbina para aceite

Los aceites limpios, refinados y de baja viscosidad se pueden medir de forma asequible con medidores de caudal de turbina.

Principio:Volumétrico (Velocidad)
Ventajas:Buena precisión por el precio, excelente repetibilidad, diseño compacto.
Desventajas: La precisión es sensible a los cambios de viscosidad, requiere fluidos limpios (son necesarios filtros) y las partes móviles son propensas al desgaste.
Ideal para: Medición de productos refinados y limpios, como diésel y gasolina de baja viscosidad. Aprenda sobre la medición del caudal de aceite mediante un medidor de caudal de turbina líquida para comprender su potencial y sus limitaciones.

4. Medidores de flujo ultrasónicos Doppler

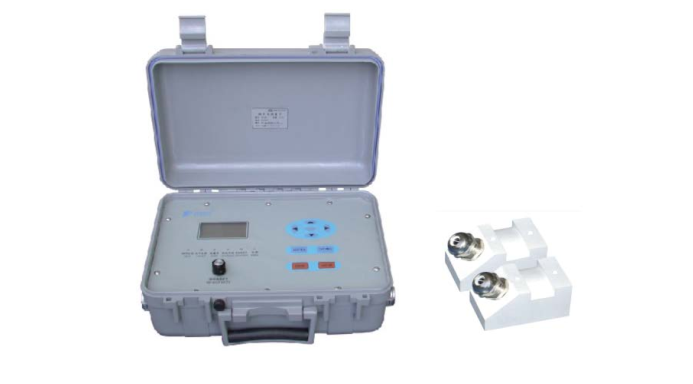

Medidor de flujo ultrasónico Doppler para aceite

Los medidores de caudal ultrasónicos Doppler ofrecen una solución no intrusiva para medir el caudal de aceite, especialmente eficaz en aplicaciones donde los medidores de contacto tradicionales pueden presentar dificultades. Estos medidores funcionan transmitiendo ondas ultrasónicas a través de la pared de la tubería y midiendo el cambio de frecuencia causado por partículas o burbujas que se mueven con el fluido.

Principio: Volumétrico (efecto Doppler): mide el cambio de frecuencia de las ondas ultrasónicas reflejadas por partículas o burbujas en el aceite que fluye.
Ventajas: Instalación no intrusiva (no requiere cortar tuberías), sin caída de presión, sin partes móviles que se desgasten, adecuado para tuberías de gran diámetro, puede manejar aceites con partículas o burbujas de gas, excelente para la medición del flujo de aceite hidráulico en sistemas presurizados.
Desventajas: Requiere partículas o burbujas en el aceite para un funcionamiento adecuado, la precisión puede verse afectada por el material de la tubería y el espesor de la pared, requiere un perfil de flujo estable, no es adecuado para aceites extremadamente limpios.
Ideal para: Aplicaciones en tuberías de gran diámetro, sistemas de aceite hidráulico, combustible diésel en tanques de almacenamiento, oleoductos y aplicaciones donde se prefiere una medición no intrusiva. Especialmente eficaz para la medición del caudal de diésel en sistemas de distribución de combustible y aplicaciones de fueloil pesado.

Tabla de comparación de tecnologías para la medición del caudal de petróleo

Comparación de la tecnología de medidores de flujo de aceite

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low
Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Solución de desafíos específicos en la medición del petróleo

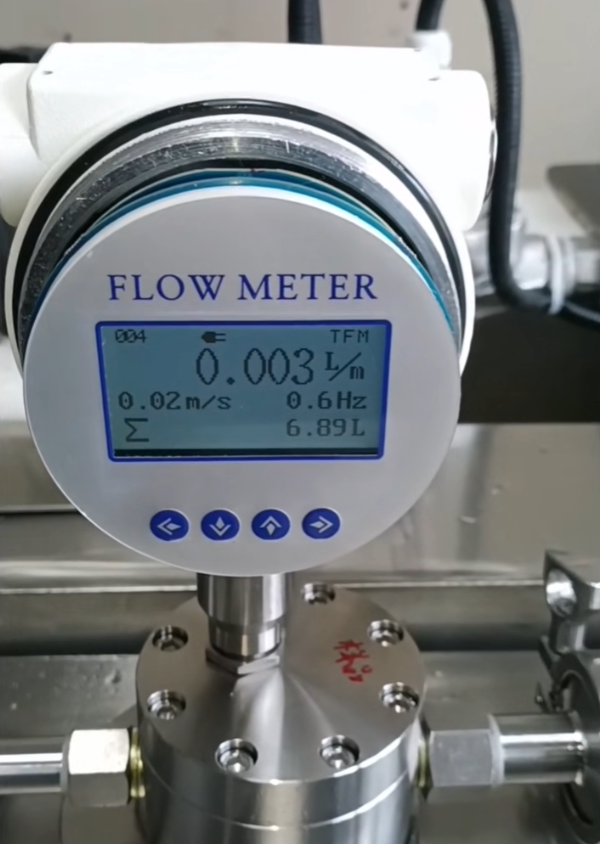

Medición de caudales bajos de aceite

La medición de pequeñas cantidades es crucial para aplicaciones como líneas de combustible de quemadores pequeños, bancos de pruebas de I+D e inyección de aditivos para combustibles. Se ofrecen configuraciones de microflujo para tecnologías de engranajes Coriolis y Oval. Estos medidores de flujo de aceite especializados de bajo caudal están diseñados para proporcionar alta precisión a caudales que se expresan frecuentemente en mililitros por minuto ( medidor de flujo ml/min para aceite). Incluso las cantidades más pequeñas de fluido se pueden rastrear y controlar con precisión seleccionando el medidor de flujo de aceite industrial de bajo volumen adecuado.

Manejo de fluidos de alta viscosidad

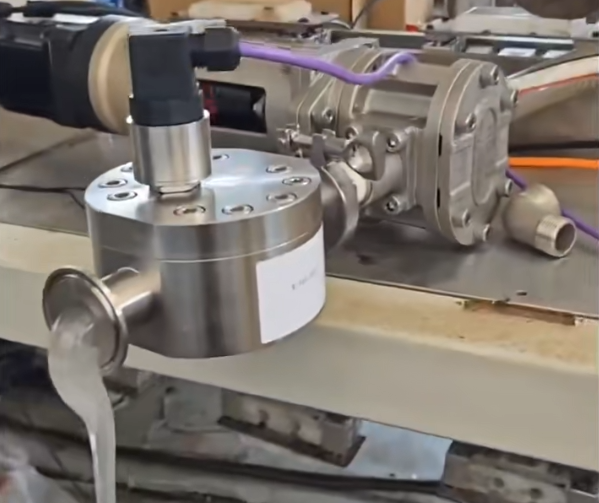

Medición de aceite de alta viscosidad

Las sustancias extremadamente viscosas incluyen asfalto, petróleo crudo pesado y algunos lubricantes. Los medidores Coriolis y de desplazamiento positivo son excelentes para este problema principal. Pueden medir líquidos espesos y de movimiento lento con precisión, algo que otros medidores no pueden hacer, ya que sus principios de medición no se basan en un perfil de flujo constante. Consulte nuestra guía de medidores de flujo de alta viscosidad para obtener más información.

Operando bajo alta presión

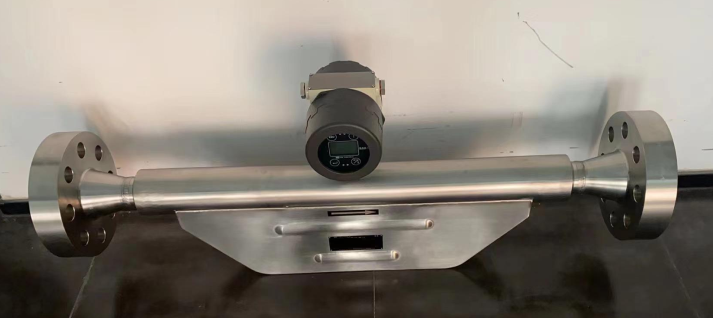

Medidor de caudal de aceite de alta presión de 400 bar

Las aplicaciones que operan bajo presión extrema incluyen sistemas de inyección en boca de pozo y sistemas hidráulicos. El diseño mecánico del medidor de caudal es crucial en estas situaciones. Para garantizar un funcionamiento seguro y confiable, se debe elegir un sensor de caudal de aceite de alta presión con la presión nominal adecuada y conexiones de proceso robustas (como bridas o accesorios de alta presión). Para estas condiciones exigentes, hemos diseñado especialmente nuestros medidores digitales de caudal de aceite hidráulico .

Manejo de altas temperaturas

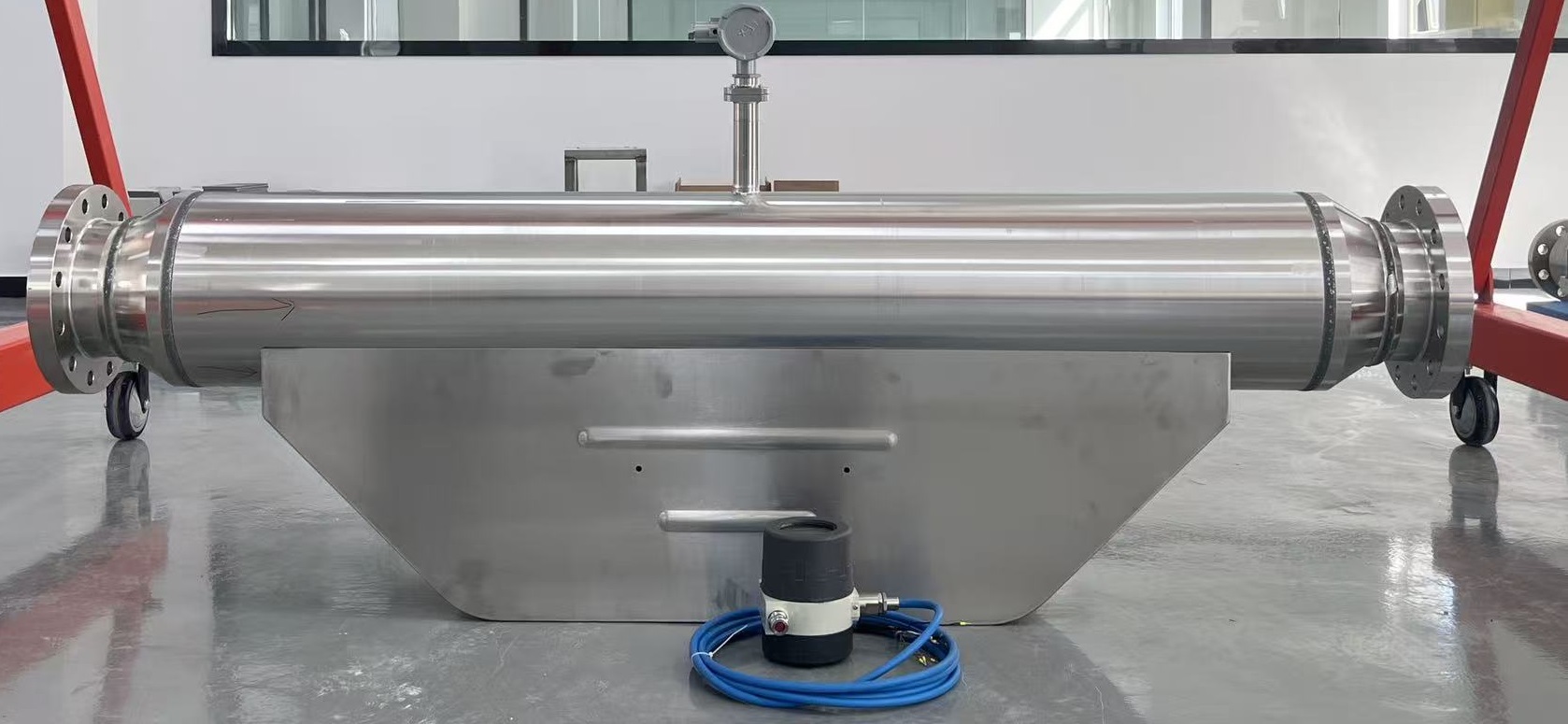

high temperature flow meter design -remote display

Diseño de medidor de flujo de alta temperatura - pantalla remota

Se requieren altas temperaturas para la medición de muchos aceites, incluyendo el fueloil pesado que se alimenta a una caldera o los aceites térmicos en sistemas de transferencia de calor. Para proteger la electrónica del transmisor de aceite y garantizar que los materiales del sensor de aceite toleren el calor, se requieren instrumentos con una construcción única. Los materiales y configuraciones adecuados, como transmisores de montaje remoto o con dispositivos de refrigeración, pueden seleccionarse con la ayuda de una guía completa sobre caudalímetros de alta temperatura .

Manejo de lodos e impurezas

Impurezas como arena, agua y gas (flujo multifásico) se encuentran frecuentemente en el petróleo crudo. Para los medidores mecánicos, esto es muy agresivo. Un medidor de flujo másico Coriolis es la única opción confiable para medir petróleos sin filtrar o abrasivos, ya que no tiene partes móviles y su diseño sin obstrucciones. Una filtración ascendente eficiente es crucial para otros medidores, como los de engranajes ovalados o de turbina.

Aplicaciones de los medidores de caudal de aceite en diversas industrias

Siempre es necesario medir aceite. Estos son algunos de los usos más comunes de nuestros instrumentos.

Fuel Oil y Diesel

medición del caudal de diésel , uno de los combustibles más utilizados, es esencial para calderas, automóviles y generadores. Las tecnologías especialmente eficientes incluyen medidores de engranajes ovalados. Para simplificar, los usuarios pueden optar por el sistema tradicional. medidores de flujo de aceite mecánicos o más sofisticados medidores de flujo de aceite digitales con salidas electrónicas para integración del sistema de control.

Petróleo crudo

La alta viscosidad, las impurezas y el alto valor del petróleo crudo dificultan su medición. Para la transferencia de custodia, se prefiere la tecnología Coriolis, y con frecuencia se necesitan medidores de gran diámetro. Consulte nuestra Medidor de flujo de petróleo crudo de 4 pulgadas para ejemplos particulares.

Aceites lubricantes e hidráulicos

El monitoreo preciso de los aceites de engranajes e hidráulicos es esencial para el mantenimiento de maquinaria pesada. Estos sistemas vitales utilizan nuestros medidores de flujo para monitorear el consumo y detectar fugas. Descubra más sobre nuestros... medidor de flujo de aceite para engranajes soluciones.

Aceites vegetales y comestibles

La industria alimentaria necesita medir diferentes aceites comestibles con precisión e higiene. Ofrecemos soluciones personalizadas para diversos tipos, como Medidores digitales de flujo de aceite vegetal , Medidores de flujo de aceite de palma , y metros para Aceite de soja y aceite de maní .

Aceites industriales especializados

En muchos procesos industriales se utilizan aceites especializados con cualidades especiales. aceite de transformador , aceite de moho , e incluso fluidos complejos como aceite alquídico Se puede medir con nuestras soluciones personalizadas.

Conclusión: Elegir sabiamente

Elegir lo mejor medidor de flujo de aceite Requiere una consideración cuidadosa debido a la amplia variedad de tipos de aceite y aplicaciones. Un medidor robusto de engranajes ovalados funciona mejor con aceites limpios más viscosos y de bajo costo, pero un medidor de turbina económico y compacto podría ser ideal para diésel limpio, combustible para aviones y queroseno . El medidor Coriolis es el claro ganador en aplicaciones donde la precisión es crucial, el fluido es abrasivo, el aceite está sucio, como el aceite usado, o donde se requiere la medición directa de la masa.

En Silver Automation Instruments, nos especializamos en ofrecer el equipo de medición de caudal adecuado para su problema específico. De nuestra amplia selección de... medidores de flujo de aceite en línea Nuestro equipo de profesionales puede evaluar los datos de su proceso y ayudarle a elegir la mejor opción. Para una consulta, contáctenos ahora mismo.

Preguntas frecuentes (FAQ) sobre medidores de flujo de aceite

1. ¿Cuál es el mejor medidor de flujo para combustible diésel?

Para la monitorización y el suministro de diésel de uso general donde el combustible es limpio, un caudalímetro de engranajes ovalados suele ser la mejor opción debido a su alta precisión, fiabilidad y la ausencia de necesidad de tramos rectos de tubería. Para aplicaciones sencillas, un caudalímetro de turbina puede ser una opción más rentable. Sin embargo, para aplicaciones que requieren la máxima precisión, como la transferencia de custodia de alta precisión para la facturación, se recomienda un caudalímetro másico Coriolis.

2. ¿Puedo utilizar un medidor volumétrico si la temperatura del aceite cambia?

Puede hacerlo, pero debe tener en cuenta las posibles imprecisiones. Al calentarse, el aceite se expande (menor densidad), por lo que un litro de aceite caliente tiene menos masa que un litro de aceite frío. Para aplicaciones no críticas, esto puede ser aceptable. Para una medición precisa, necesita un medidor de caudal másico Coriolis (que es inmune a estos cambios) o un medidor volumétrico con un computador de caudal que utilice un sensor de temperatura para compensar los cambios de densidad.

3. ¿Qué medidor de flujo debo utilizar para petróleo crudo o petróleo con sólidos?

Para cualquier aceite que contenga sólidos, abrasivos o presente flujo multifásico (como el crudo sin filtrar), el medidor de flujo másico Coriolis es la única opción confiable. Su diseño sin obstrucciones y sin piezas móviles garantiza que no haya nada que pueda obstruirse, atascarse ni desgastarse. Los medidores mecánicos, como los de engranajes ovalados o turbinas, se dañarían rápidamente.

4. ¿Siempre necesito tuberías rectas para un medidor de flujo de aceite?

No. Esta es una ventaja crucial de los medidores de caudal de engranajes ovalados y Coriolis: no requieren tramos de tubería rectos antes ni después del medidor. Sin embargo, un medidor de caudal de turbina es muy sensible al perfil del caudal y requiere un tramo de tubería recto largo (normalmente 10 diámetros aguas arriba y 5 aguas abajo) para ser preciso.

5. ¿Cuál es la diferencia entre un medidor de flujo de aceite mecánico y uno digital?

Un medidor de caudal de aceite mecánico (normalmente un medidor de engranajes ovalados) utiliza un registro físico para mostrar el caudal total y no requiere alimentación externa. Un medidor de caudal de aceite digital utiliza un sensor electrónico y un transmisor para proporcionar una pantalla digital, así como salidas electrónicas (como 4-20 mA o pulsos), MODBUS RTU o HART para la conexión a sistemas de control (PLC), registradores de datos o pantallas remotas.

6. ¿Cómo mido caudales muy bajos de aceite (por ejemplo, ml/min)?

Para medir con precisión caudales de aceite muy bajos, como en la inyección de aditivos para combustibles o en I+D, se recomienda utilizar un microcaudalímetro. Tanto los microcaudalímetros de engranajes ovalados como los microcaudalímetros másicos Coriolis están diseñados específicamente para este fin y ofrecen alta precisión en estas aplicaciones exigentes.

Más información sobre el medidor de caudal de aceite de bajo caudal: Medidores de bajo caudal para aceite

7. ¿Cuál es el mejor medidor de caudal para aceite de alta viscosidad?

Tanto los medidores de caudal de engranajes ovalados como los de tipo Coriolis son excelentes para aceites de alta viscosidad. Si el aceite está limpio, un medidor de engranajes ovalados es una opción muy precisa y rentable. Si el aceite contiene sólidos, tiene una viscosidad extremadamente alta o requiere medición de masa, un medidor Coriolis es la mejor solución.

8. ¿Qué medidor de flujo de aceite es mejor para la transferencia de custodia?

Para aplicaciones de transferencia de custodia (facturación), donde la precisión es un requisito financiero y contractual, el caudalímetro másico Coriolis es el estándar indiscutible de la industria gracias a su alta precisión y capacidad de medición directa de la masa. Sin embargo, para aplicaciones con presupuesto limitado y aceite limpio, un caudalímetro de engranajes ovalados de alta precisión también puede ser una opción adecuada.

9. ¿Se puede utilizar un medidor de caudal ultrasónico para aceite?

Sí, un medidor de flujo ultrasónico Doppler puede ser una buena opción no intrusiva, pero tiene un requisito clave: el aceite debe contener partículas o burbujas de gas para que el medidor funcione. No es adecuado para aceites limpios y refinados.

10. ¿Cuál es el medidor de caudal de aceite más rentable?

Para aceites limpios y de baja viscosidad, como el diésel, el caudalímetro de turbina líquida suele ser la opción más rentable. Para aplicaciones más viscosas o exigentes, donde el coste sigue siendo un factor importante, el caudalímetro de engranajes ovalados ofrece la mejor relación calidad-precio.
