El aceite de transformador, un medio aislante y refrigerante crucial en equipos eléctricos, requiere un monitoreo preciso del caudal para garantizar la seguridad operativa y la eficiencia energética. Los medidores de caudal de engranajes ovalados , un tipo de medidor de caudal de desplazamiento positivo (medidor de caudal PD), conocidos por su alta precisión y durabilidad, son excelentes para medir el caudal volumétrico de diversos tipos de aceite, como diésel, petróleo crudo, queroseno, aceite vegetal y aceite de transformador. Este artículo explora los principios de funcionamiento, las características técnicas, los criterios de selección y las aplicaciones industriales de los sensores de caudal de engranajes ovalados.

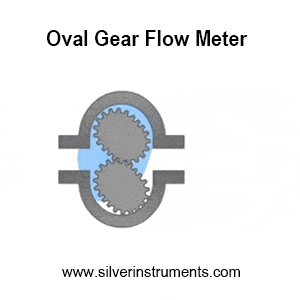

Cómo funcionan los caudalímetros de engranajes ovalados
Los medidores de caudal de engranajes ovalados utilizan dos engranajes ovalados giratorios para medir el volumen del fluido. El aceite del transformador fluye a través del medidor, impulsado por las diferencias de presión, creando cámaras en forma de medialuna que se llenan y vacían cíclicamente. Las rotaciones de los engranajes calculan el caudal acumulado y generan señales de caudal en tiempo real.
Este diseño mecánico no requiere componentes electrónicos, lo que lo hace ideal para entornos explosivos o con alta EMI. Gracias a su excelente rendimiento antiinterferente,
los medidores de flujo mecánicos suelen ser los preferidos por los clientes. Además, es independiente de la viscosidad, lo que garantiza un rendimiento estable para el aceite de transformador (normalmente de 10 a 50 mPa·s). Los medidores de flujo de turbina líquida se utilizan a menudo para medir aceite, pero solo miden aceites de baja viscosidad, como diésel, aceite de pescado, aceite de cacahuete, aceite comestible, etc. En ocasiones, la viscosidad del aceite de transferencia es relativamente alta, lo que dificulta la medición de la turbina líquida.
Ventajas clave para la medición del aceite de transformador
- Alta precisión y repetibilidad
Precisión de hasta ±0,5 % (algunos modelos ±0,2 %), cumpliendo con estrictas normas industriales y comerciales. El caudalímetro de desplazamiento positivo es un caudalímetro tradicional de alta precisión ampliamente utilizado.
oTemperatura: -30 °C a +200 °C, adecuado para arranques en frío y aplicaciones de medición de flujo de aceite a alta temperatura.
oPresión: Soporta entre 1,6 y 6,3 MPa, ideal para tuberías de aceite de transformadores de alta presión.
- Resistencia a la corrosión
La construcción de acero inoxidable o hierro fundido resiste las impurezas ácidas del aceite del transformador.
- Bajo mantenimiento y longevidad
El medidor de flujo de engranajes ovalados presenta un diseño mecánico simple y una construcción robusta. Una filtración adecuada evita daños por residuos, lo que garantiza una fiabilidad a largo plazo y un bajo mantenimiento.
Pautas de selección e instalación para medidores de caudal de aceite de transformador
1. Parámetros críticos
- Rango de viscosidad: Asegúrese de que sea compatible con el aceite de transformador (p. ej., 0,6–200 mPa·s). El caudalímetro de engranajes elípticos puede medir un caudal de aceite de hasta 2000 cp, pero si supera los 200 cp, se considera un caudalímetro de alta viscosidad (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) y debe consultarse y adquirirse en silverinstruents.com.
- Opciones de salida: Medidor de flujo de tipo mecánico o Silver Automation Instruments puede fabricar un medidor de flujo de engranajes ovalados digital con pulso, 4–20 mA o RS485 para la integración del sistema.
- Material: Acero al carbono, hierro fundido o acero inoxidable (por ejemplo, 304SS) para aceite no corrosivo o líquido corrosivo.
- Tamaño del medidor de flujo de aceite de transformador: Ofrecemos medidores de flujo de aceite de transformador en tamaños que van desde 2 mm a 8 pulgadas (DN2 a DN200).
A continuación se muestra una tabla de referencia para el rango de flujo del medidor de flujo de engranajes ovalados para aceite de transformador
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|

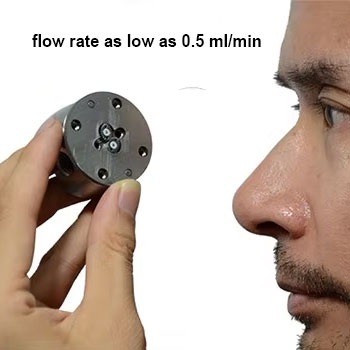

Si su rango de caudal es inferior al indicado en la tabla anterior, no dude en contactar con silverinstruments.com. Contamos con
un pequeño caudalímetro para medir aceite . El caudal mínimo que detectamos es de hasta 0,5 ml/min.
2. Consejos de instalación
- Montar horizontalmente con la pantalla vertical para minimizar errores.
- Instalar filtros aguas arriba para bloquear los residuos.
- Añadir eliminadores de aire para evitar interferencias de burbujas.

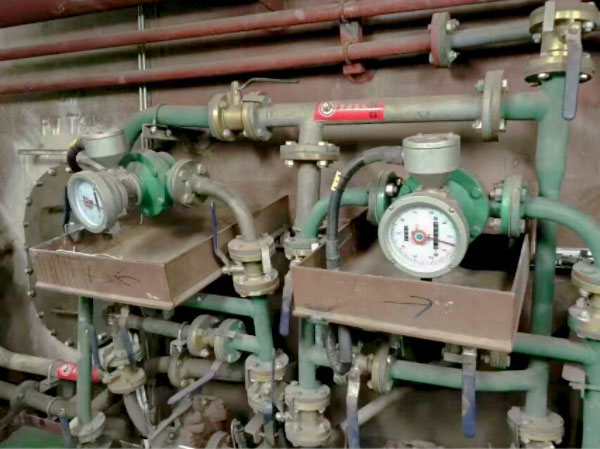

A continuación se muestra una instalación típica de un medidor de flujo de aceite de transformador.
4. Aplicaciones industriales
- Monitoreo de circulación y llenado de aceite: garantiza un rendimiento eficiente del sistema de enfriamiento.
- Transferencia de custodia comercial: la medición de alta precisión se alinea con los estándares API/OIML.
- Mantenimiento Predictivo: Detecta fugas o bloqueos mediante anomalías de flujo.
5. Comparación con otras tecnologías
-Sin requisitos de tubería recta: Instalación flexible en espacios reducidos.
-Costo-eficiencia: Menor mantenimiento vs. medidores electrónicos complejos.
Opciones mecánicas o digitales. Ya sea que necesite un medidor de caudal de aceite para transformadores mecánico o digital, silverinstruments.com tiene todas las soluciones.
Caudalímetro de alta precisión. Permite obtener mediciones de caudal con una precisión del 0,2 al 0,5 %.

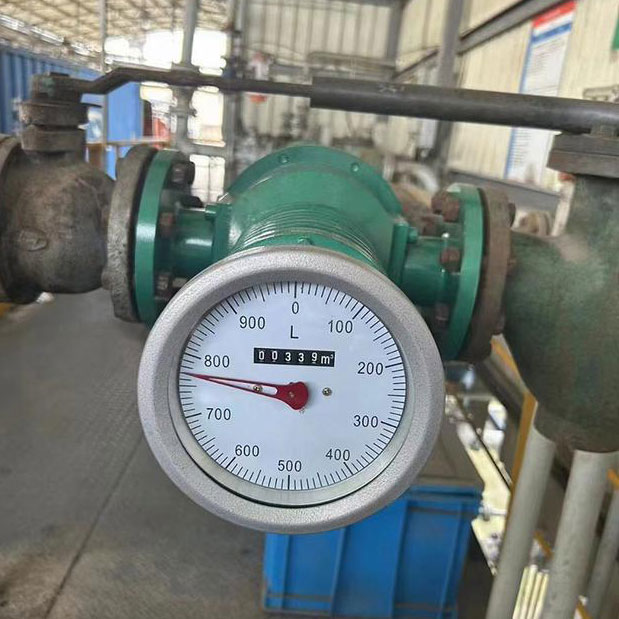

Medidor de flujo de engranajes ovalados para medición de flujo de aceite de transformador con salida de pulsos
Los caudalímetros de engranajes ovalados son ideales para la medición del caudal de aceite de transformadores gracias a su precisión, adaptabilidad y robustez. Una selección e instalación adecuadas (adaptación de las propiedades del aceite a las condiciones de operación) garantizan un rendimiento fiable. En sistemas de energía, mejoran la eficiencia operativa a la vez que reducen las pérdidas y los costes energéticos. Contacte con
silverinstruments.com para obtener el caudalímetro de aceite adecuado a su presupuesto.
