Medidor digital de caudal de aceite hidráulico

Cuando hablamos de medidor de caudal digital para aceite hidráulico , a menudo nos referimos al medidor de caudal de turbina digital, al medidor de caudal de engranajes ovalados y al medidor de caudal Coriolis.

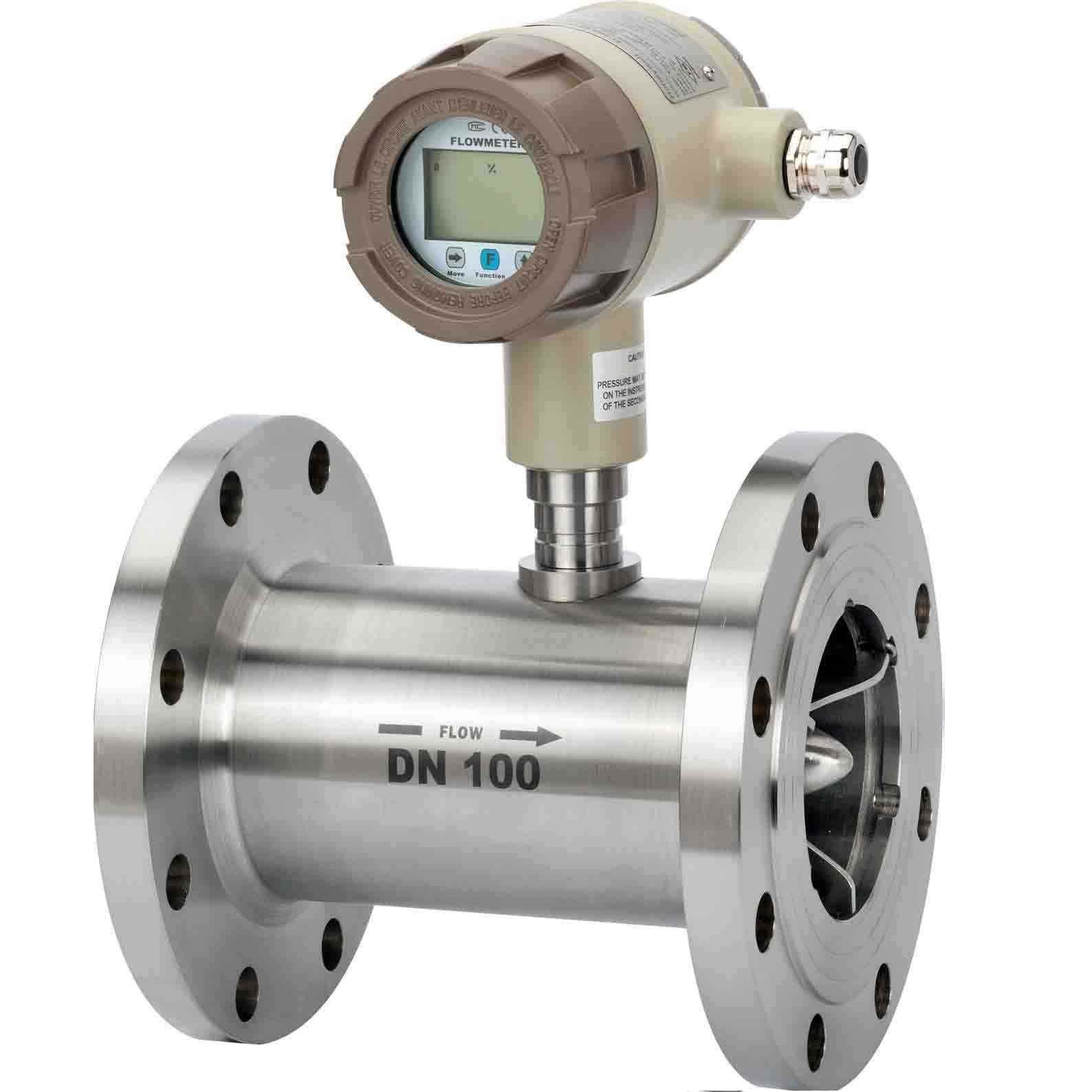

Medidor digital de caudal de turbina para aceite hidráulico

Un medidor de flujo de turbina es un tipo de medidor digital de flujo de aceite que genera señales eléctricas mediante turbinas. Consiste en turbinas que, al pasar el fluido a través de ellas, giran a una velocidad angular que depende del caudal del fluido. Esta velocidad angular de las turbinas engrana con el rotor, lo que le confiere una velocidad angular. Esta velocidad angular depende del radio de las turbinas en el rotor. Tradicionalmente, el rotor es la única parte que realiza los movimientos en el medidor de flujo.

La velocidad angular causada por la rotación de las turbinas hace que el rotor genere señales eléctricas, principalmente de corriente alterna. La frecuencia de las señales eléctricas es directamente proporcional al caudal del líquido.

Características del medidor de caudal de turbina digital para aceite hidráulico

• -El nivel de precisión normalmente es bueno y también el precio económico es amigable, es un medidor de flujo de aceite de bajo costo.
• -Los medidores de flujo de turbina no se ven muy afectados por la alta presión y temperatura porque han sido diseñados para operar dentro de un amplio rango de presión y temperatura.
• -La instalación y el mantenimiento son fáciles y económicos.
• -No aplicable en líquidos corrosivos y agresivos, pero aún así adecuado para aceite hidráulico.
• -Pantalla electrónica para mostrar el caudal de aceite y el caudal total, estándar con salida de 4-20 mA
• -Opción con protocolo MODBUS o Hart para caudalímetro de turbina de líquido

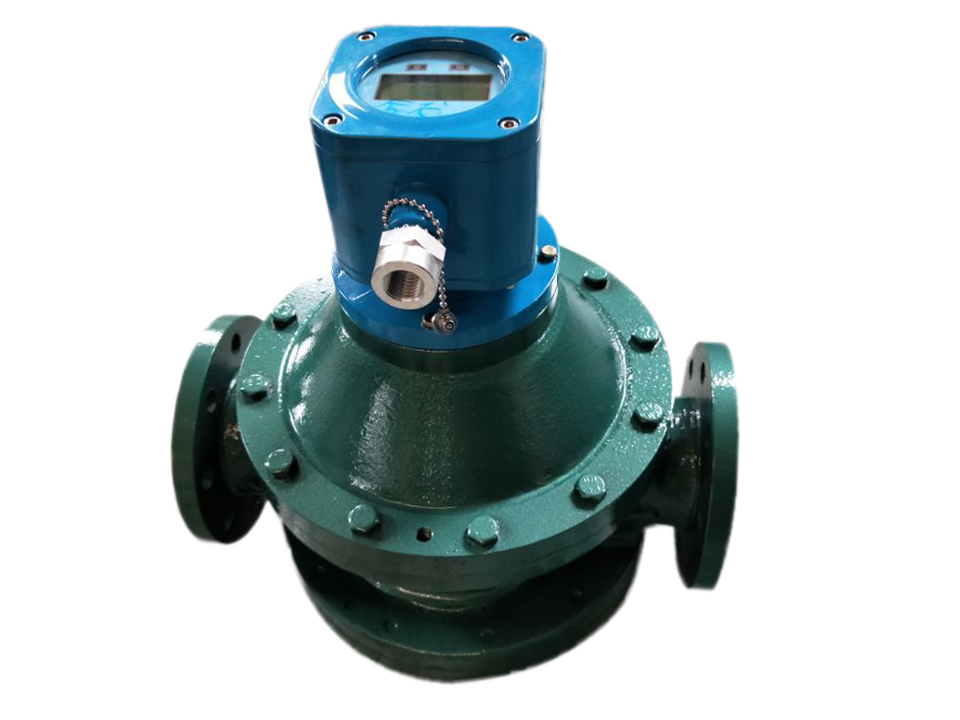

Medidores digitales de engranajes ovalados para medición del caudal de aceite hidráulico

El medidor de caudal de engranajes ovalados es un medidor digital de caudal de aceite que utiliza medidores de volumen de desplazamiento positivo para transportar volúmenes definidos a las cámaras de medición. Contiene dos engranajes ovalados dentados que, generalmente, son impulsados por el flujo del fluido, lo que hace que engranen entre sí. La rotación de los dos engranajes ovalados depende de la cantidad de fluido que pasará por el medidor. Por lo tanto, la rotación de los dos engranajes ovalados es directamente proporcional al volumen que pasa por el medidor. El sensor de caudal de engranajes ovalados puede ser mecánico, pero también puede convertirse en un medidor de caudal digital con transmisor de caudal.

Los transmisores de flujo de engranajes ovalados están diseñados para producir el mejor rendimiento con el mínimo costo de producción.

Características de los medidores de engranajes ovalados para aceite hidráulico

• - No se requiere acondicionamiento de flujo ya que funciona con la cantidad de fluido en el medidor, por lo que no se necesita una tubería recta durante la instalación
• Tiene la capacidad de trabajar con líquidos viscosos. Esto se debe a que no se centra en la velocidad del flujo, sino en la cantidad de fluido.
• - Medidores de caudal de servicio pesado para medición de aceite hidráulico con alta precisión
• - Transmisor de caudal de engranajes ovalados con pantalla digital, también salida de 4-20 mA o pulso
• -Opción con MODBUS para caudalímetro digital de engranajes ovalados

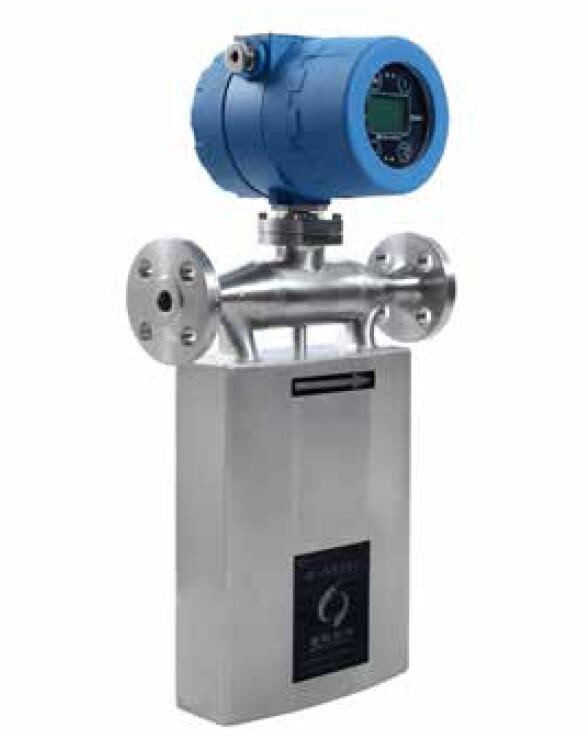

Medidores de caudal Coriolis para medición del caudal másico de aceite hidráulico

Este medidor digital de caudal de aceite genera artificialmente una aceleración de Coriolis en la corriente y, al detectar el momento angular obtenido, mide el caudal másico. Al girar una tubería que contiene líquido en un punto, el fluido genera una fuerza de inercia que siempre forma un ángulo recto con la dirección del flujo.

El fluido que fluye en una tubería generalmente está sujeto a la aceleración de Coriolis, lo que provoca la rotación de las tuberías.

Características de los medidores de caudal Coriolis para la medición de aceite hidráulico

• -Es capaz de medir el flujo másico de aceite hidráulico.
• -La respuesta de velocidad es siempre alta.
• -Medidor de flujo de aceite hidráulico digital de alta precisión, que alcanza entre 0,1 y 0,2 %.
• -Tiene la capacidad de medir la densidad del aceite hidráulico también.
• -Es muy afectado por cualquier tipo de vibraciones.
• -Tiene una gran pérdida de presión.
