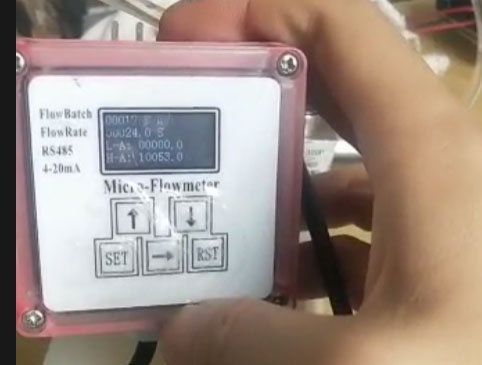

Un caudalímetro digital es un instrumento avanzado que mide el caudal de líquidos, gases o vapor en sistemas de tuberías industriales mediante sensores electrónicos y tecnología de procesamiento digital de señales. A diferencia de los caudalímetros mecánicos tradicionales con pantallas analógicas, los caudalímetros digitales convierten las mediciones de caudal en señales electrónicas que pueden visualizarse digitalmente y transmitirse a los sistemas de control. Utilizan diversos principios de medición, como el medidor electromagnético, el caudalímetro ultrasónico, el efecto Coriolis, la transferencia térmica de masa, los rotámetros con transmisores o el desprendimiento de vórtices, según el tipo y la aplicación.
En cuanto a precisión, eficiencia y fiabilidad a largo plazo, los caudalímetros industriales digitales superan ampliamente a sus homólogos mecánicos. Independientemente del medio que esté monitorizando, ya sea agua, gas, petróleo, líquidos de alta viscosidad o productos químicos corrosivos, elegir el caudalímetro digital adecuado garantiza lecturas precisas y un rendimiento óptimo en sus operaciones industriales.
En esta guía, analizaremos los tipos más comunes de medidores de flujo digitales, compararemos sus características y lo ayudaremos a comprender qué buscar antes de realizar su compra.
Existen varios tipos de caudalímetros digitales utilizados en entornos industriales. Cada uno funciona con un principio diferente y se adapta a aplicaciones específicas. A continuación, un breve resumen:

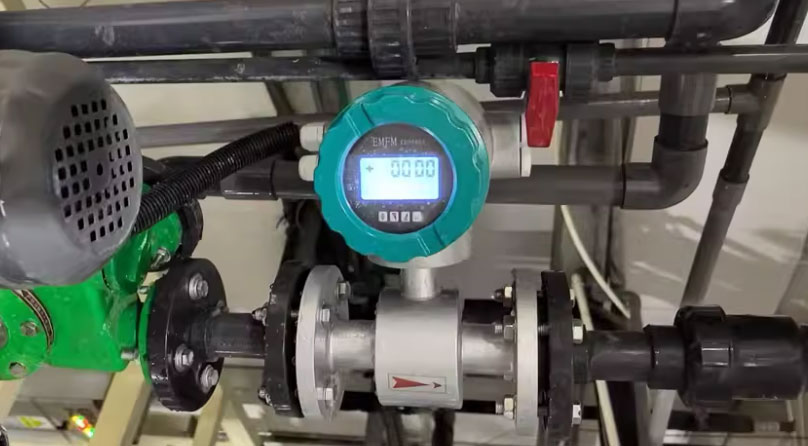

Los medidores de flujo magnético, también conocidos como medidores de flujo electromagnéticos, miden el voltaje que produce un líquido al fluir a través de un campo magnético para calcular el caudal del fluido. El medidor de flujo magnético digital puede funcionar con comunicación digital MODBUS , 4-20 mA , pulsos, frecuencia, HART o PROFIBUS-DP . Más información sobre el medidor de flujo magnético digital Profibus-DP. [ Profibus dp - Medidor de flujo de agua digital ]
Ideal para: líquidos conductores (por ejemplo, agua, ácido, productos químicos, leche, lodos, aguas residuales)
Los medidores de caudal electromagnéticos son especialmente populares para aplicaciones de medición digital de caudal de agua , como la distribución municipal de agua, sistemas de medición digital de caudal de agua caliente en instalaciones industriales e instalaciones de medición digital de caudal de agua para productos agrícolas en explotaciones agrícolas. Para aplicaciones con tuberías más pequeñas, un medidor de caudal de agua digital de 2 pulgadas ofrece un excelente equilibrio entre precisión y precio.
Un caudalímetro digital ultrasónico es un dispositivo de medición de caudal que utiliza ondas sonoras ultrasónicas para determinar el caudal de un fluido (generalmente líquidos y, en ocasiones, gases) dentro de una tubería. El caudalímetro ultrasónico digital tiene comunicación MODBUS RTU de 4-20 mA.
Ideal para: líquidos en tuberías grandes. A diferencia de muchos otros medidores de flujo que miden volumen, los medidores Coriolis miden directamente el caudal másico de un fluido, lo que resulta especialmente útil cuando la precisión es fundamental.
El caudalímetro digital Coriolis ofrece opciones versátiles de salida y comunicación para satisfacer diversas necesidades de automatización industrial. Estas incluyen una salida de frecuencia, una señal analógica estándar de 4-20 mA con HART y protocolos de bus digital como MODBUS , con una interfaz Foundation Fieldbus (FF) opcional también disponible.
Ideal para: Medición de alta precisión de líquidos y gases, es el medidor de flujo con mayor precisión.
Los medidores de caudal Coriolis son excelentes en aplicaciones que requieren una medición precisa de la masa, como las instalaciones de medidores digitales de caudal de aceite vegetal en plantas de procesamiento de alimentos y los sistemas digitales de medidores de caudal de aceite hidráulico en plantas de fabricación. Para aplicaciones de gestión de combustible, estos medidores se utilizan a menudo junto con sistemas digitales de medidores de caudal de combustible diésel para turbinas, ofreciendo así soluciones integrales de monitorización.

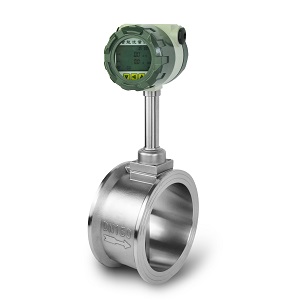

Un medidor de flujo digital Vortex mide el caudal de líquidos, gases o vapor mediante la detección de vórtices (patrones de remolino) que se crean cuando el fluido pasa por un cuerpo romo (una obstrucción fija en la trayectoria del flujo). Los medidores digitales Vortex pueden tener comunicación de 4-20 mA, pulso/frecuencia, HART o Modus RTU.

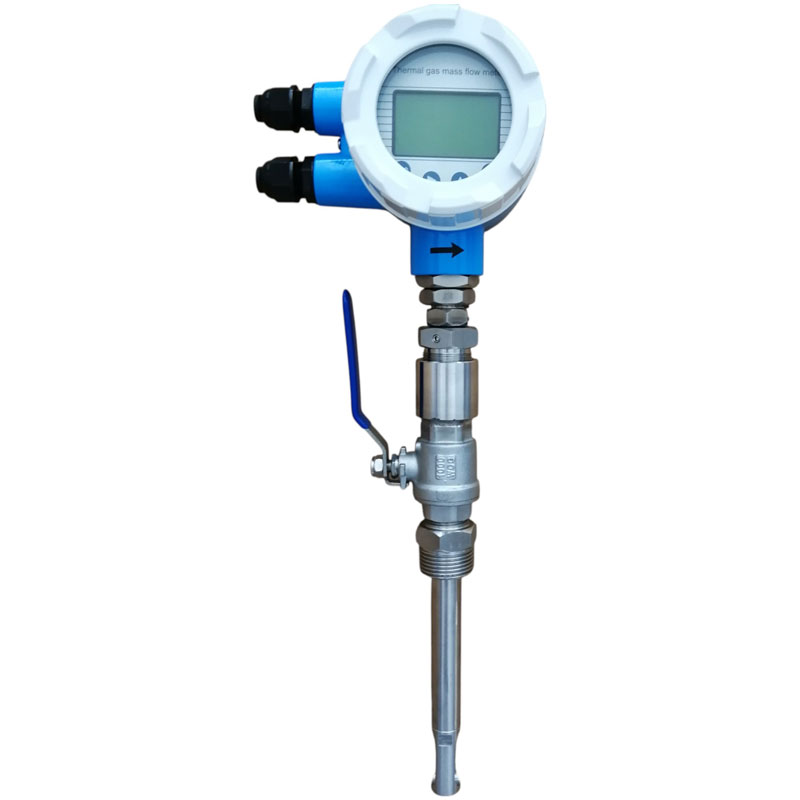

Ideal para: vapor, gas y algunos líquidos.Un medidor de flujo másico térmico mide el flujo másico real de gases mediante transferencia de calor, proporcionando lecturas precisas que no se ven afectadas por cambios de temperatura o presión, a diferencia de los medidores que miden volumen o velocidad. El medidor de flujo másico térmico digital ofrece múltiples opciones de salida, incluyendo una señal analógica estándar de 4-20 mA y protocolos de comunicación MODBUS y HART para una conectividad versátil.
Ideal para: medición de gases (especialmente aire, nitrógeno, biogás, CO2, GLP o gas natural)
Los medidores de caudal másico térmico son la opción preferida para instalaciones de medidores digitales de caudal de gas natural , medidores digitales de caudal de nitrógeno en laboratorios y sistemas de medidores digitales de caudal de aire comprimido en plantas de fabricación. Estos medidores ofrecen una precisión excepcional para medidores digitales de caudal de gas en diversas aplicaciones industriales.
| Digital Flow Meter Type | Best Use Case | Compatible Fluids | Accuracy | Applications | Advantages | Limitations |
|---|---|---|---|---|---|---|
| Vortex Flow Meter | Steam, gas, and liquid flow measurement | Liquids, gases, steam | ±1% of reading | Steam boilers, chemical processing, HVAC systems | Handles high temperatures and pressure, durable, low maintenance | Less accurate at low flow rates |
| Electromagnetic Flow Meter (Mag Meter) | Measuring conductive liquids | Water, slurry, chemicals, wastewater | ±0.5% of reading | Water treatment, food processing, chemical plants | Highly accurate, no pressure loss, long service life | Cannot measure non-conductive fluids (e.g., oil, air, gas) |
| Ultrasonic Flow Meter | Clamp-on and inline flow monitoring | liquid | ±1% or better | Energy monitoring, water systems, pipeline flow | Non-invasive (clamp-on), no flow disruption | Accuracy may vary with pipe and fluid conditions |
| Coriolis Flow Meter | High-accuracy mass flow for liquids and gases | Liquids, gases (including high viscosity) | ±0.1% or better | Oil & gas, pharmaceutical, food and beverage | Measures mass flow directly, extremely accurate | High cost, sensitive to vibration |
| Thermal Mass Flow Meter | Low flow gas measurement | Air, nitrogen, natural gas, CO₂ | ±1-2% of reading | HVAC systems, gas leak detection, cleanrooms | Ideal for low gas flow, high sensitivity | Not suitable for liquids or dirty gases |
Ahora que está familiarizado con los diferentes tipos de medidores de flujo digitales y cómo funcionan, el siguiente paso es evaluar cuidadosamente varios factores críticos y alinearlos con el tipo de medidor de flujo apropiado.
✅ Tipo de fluido
¿Es un líquido o un gas? ¿Es limpio, sucio, conductor o viscoso? Esto reducirá sus opciones rápidamente. Si el líquido tiene alta viscosidad, como la medición de flujo de melaza, asfalto, fructosa y resina, también debe informar a sus proveedores de medidores de flujo sobre la viscosidad del fluido. Para los medidores de flujo de líquidos digitales , comprender la conductividad del fluido es crucial al elegir entre tecnologías electromagnéticas y otras.
✅ Rango de flujo
Evalúe los caudales volumétricos mínimo y máximo del proceso en función de la relación de reducción y el rango de operación especificados del medidor de caudal. Una medición precisa requiere que el caudal se mantenga dentro del rango calibrado del medidor. Para caudales inferiores al límite inferior de detección del medidor, se debe seleccionar un medidor de caudal ultrabajo (ml/min) o un microcaudalímetro. Para caudales superiores al rango superior, considere aumentar el tamaño del medidor de caudal o el diámetro nominal de la tubería para evitar imprecisiones en las mediciones y mantener la idoneidad del número de Reynolds.
✅ Requisitos de precisión
¿Necesita una medición precisa o simplemente una idea general del caudal? Los medidores Coriolis ofrecen la máxima precisión, mientras que los medidores Vortex suelen ser suficientes para muchos procesos. Por ejemplo, para la medición de fueloil y GLP, se elige un medidor de caudal CORIOLIS; sin embargo, para muchos equipos de calderas, solo se necesita un medidor de caudal Vortex para obtener el consumo de vapor. Para aplicaciones de transferencia de custodia que involucran sistemas de medidores digitales de caudal de aceite o de combustible diésel , la precisión es fundamental.
✅ Condiciones de instalación
Piense en el tamaño de la tubería, los requisitos de tramos rectos, el espacio disponible y las condiciones ambientales (temperatura, presión, vibración).
✅ Salida y conectividad
✅ Mantenimiento y Costo Total
Los medidores digitales generalmente requieren menos mantenimiento que los mecánicos, pero algunos tipos de alta gama (como Coriolis) pueden implicar costos iniciales más elevados.
Los medidores de caudal industriales digitales se utilizan ampliamente en diversas industrias donde la precisión y el control basado en datos son esenciales. Cada tipo de medidor está optimizado para condiciones de fluido y entornos de proceso específicos:
Tratamiento de agua y aguas residuales: Los caudalímetros electromagnéticos (medidores magnéticos) son ideales para medir líquidos conductores como agua tratada, aguas residuales y corrientes de dosificación de productos químicos. Para aplicaciones generales, las soluciones de caudalímetros digitales para agua ofrecen un rendimiento fiable, mientras que los caudalímetros con pantalla digital ofrecen una cómoda monitorización local. Explore los distintos tipos de caudalímetros digitales para encontrar el que mejor se adapte a su aplicación específica.
Industria del petróleo y el gas: Los medidores de flujo Coriolis y Vortex se utilizan ampliamente para medir el flujo de petróleo crudo, combustibles refinados, GLP y vapor. Su versatilidad los hace adecuados tanto para operaciones upstream como downstream.
Plantas químicas y petroquímicas: Los medidores de caudal ultrasónicos y Coriolis proporcionan una medición no intrusiva o directa del caudal másico para fluidos corrosivos o viscosos. En entornos químicos agresivos, un medidor de caudal químico digital con materiales de construcción adecuados es esencial para garantizar la fiabilidad y seguridad a largo plazo.
HVAC y Gestión Energética: Los medidores de flujo másico térmico monitorizan con precisión el consumo de aire comprimido, nitrógeno y gas natural para optimizar la energía. Para sistemas de aire comprimido, un medidor de flujo digital o un medidor de flujo de aire con salida digital proporciona datos de consumo en tiempo real. Las instalaciones suelen preferir un medidor de flujo de aire con pantalla digital para facilitar la monitorización in situ.
Procesamiento de alimentos y bebidas: Los medidores sanitarios magnéticos o Coriolis garantizan una medición higiénica y precisa de leche, jarabe o ingredientes líquidos.
Al comprender su aplicación y el entorno del proceso, puede seleccionar un medidor de flujo digital que proporcione el equilibrio perfecto entre precisión, durabilidad y facilidad de integración.
Si bien los tipos principales mencionados anteriormente son los medidores de flujo digitales más comunes, existen tecnologías adicionales que vale la pena considerar para aplicaciones específicas:

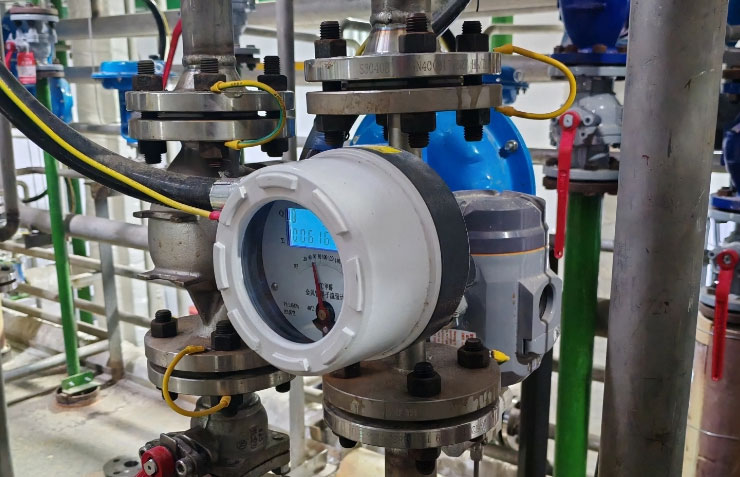

Caudalímetros rotámetro digitales: Un caudalímetro rotámetro digital combina la simplicidad visual de los rotámetros tradicionales con la capacidad de salida digital. Para aplicaciones de medición de aire, un caudalímetro rotámetro digital proporciona confirmación visual y transmisión de señales electrónicas. Estos medidores están disponibles en diversas configuraciones, incluyendo modelos digitales con rotámetro de tubo metálico para aplicaciones de mayor presión y temperatura.
Medidores de desplazamiento positivo: Para aplicaciones que requieren alta precisión a bajos caudales, especialmente con fluidos viscosos, considere un medidor digital de engranajes ovalados . Estos medidores también están disponibles como medidores de caudal de engranajes ovalados con pantalla digital , que ofrecen funciones de lectura local y totalizador.
Controladores de flujo másico: Para un control preciso del flujo de gas en entornos de laboratorio o de fabricación de semiconductores, los controladores digitales de flujo másico ofrecen capacidades de medición y control en un solo dispositivo. Estas unidades son esenciales para mantener caudales precisos en procesos críticos.
Medidores másicos térmicos especializados: para aplicaciones avanzadas de medición de gas que requieren la máxima precisión, un medidor de flujo másico térmico digital con calibración multipunto y compensación de temperatura ofrece un rendimiento superior en amplios rangos de flujo.
Aquí hay una guía de referencia rápida para ayudarlo a elegir el medidor de flujo adecuado para su industria o tipo de fluido:
| Industry / Application | Recommended Flow Meter Type | Key Advantages |
|---|---|---|
| Water & Wastewater | Electromagnetic Flow Meter | High accuracy, no moving parts |
| Chemical & Acidic Fluids | Mag Meter with PTFE/PFA lining | Corrosion-resistant |
| Oil, Fuel, LPG | Coriolis Flow Meter | Direct mass flow, high precision |
| Steam & Compressed Air | Vortex Flow Meter | Handles high temperature and pressure |
| Clean Air or Nitrogen | Thermal Mass Flow Meter | Ideal for low gas flow measurement |
| Temporary Measurement | Clamp-on Ultrasonic Flow Meter | Non-intrusive and portable |
Seleccionar el medidor adecuado según las características del fluido y las condiciones del proceso garantiza un funcionamiento estable y lecturas fiables a largo plazo. Para un monitoreo integral del sistema de agua, un medidor de caudal fiable es la base de un control eficaz del proceso.
Los medidores de flujo digitales modernos ofrecen más que las capacidades básicas de medición. Muchos modelos ahora incluyen funciones avanzadas que mejoran la funcionalidad y la experiencia del usuario:

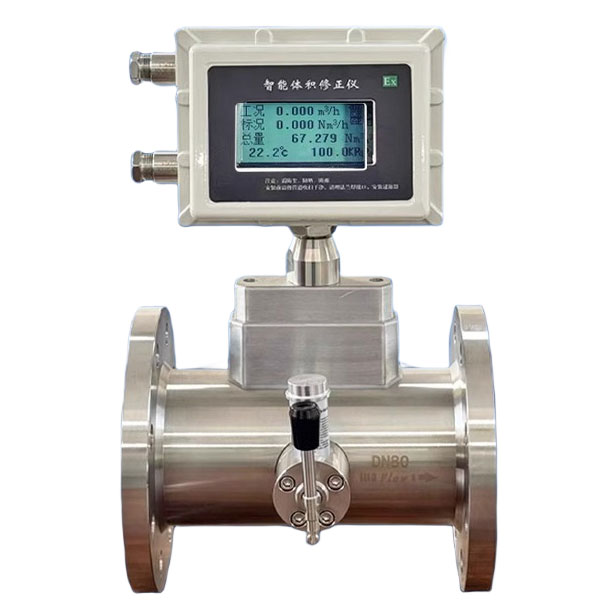

Funciones del totalizador: Un medidor de flujo digital con totalizador proporciona medición de caudal acumulativa junto con el caudal instantáneo, lo que permite un control preciso de los lotes y el seguimiento del consumo. Esta función es especialmente útil en aplicaciones de facturación, dosificación de productos químicos y gestión de inventario.

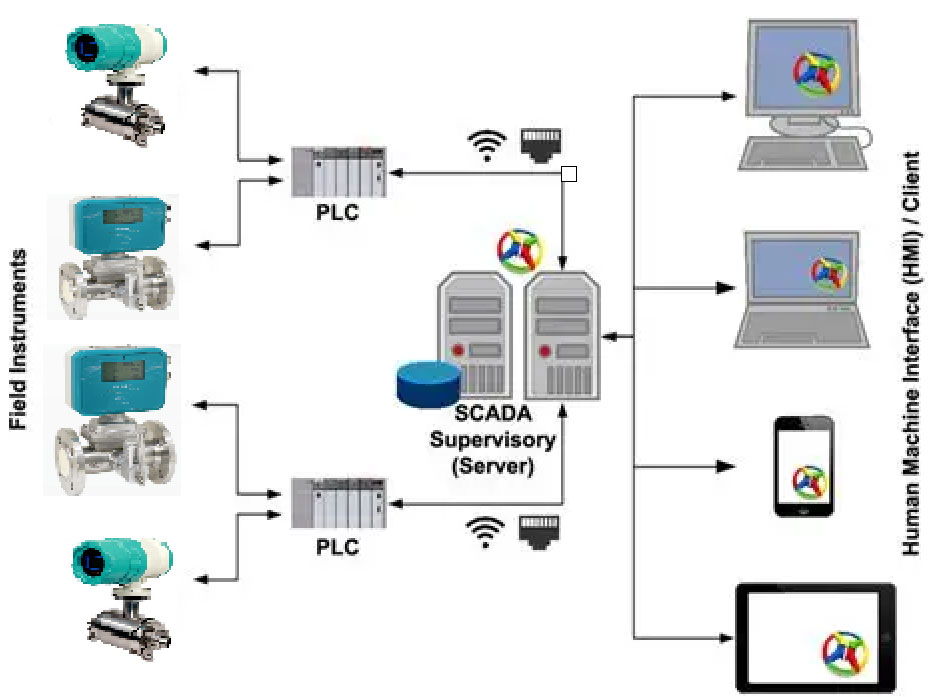

Registro de datos y comunicación: Muchos caudalímetros digitales modernos se integran con registradores de datos y admiten múltiples protocolos de comunicación, como Modbus RTU/TCP, HART, Profibus y otros. Esta conectividad permite una integración fluida en entornos de la Industria 4.0 y sistemas de monitorización remota.
Autodiagnóstico: Los medidores de flujo digitales premium incluyen funciones de autodiagnóstico que monitorean continuamente el estado del sensor, la calidad de la señal y el rendimiento del sistema. Estos transmisores de flujo pueden alertar a los operadores sobre posibles problemas antes de que provoquen errores de medición o fallas en el equipo.
P2: ¿Puede un medidor de flujo digital medir tanto gas como líquido?
R: Generalmente no. Existen diferentes tecnologías de caudalímetros para estados específicos de la materia. Por ejemplo, los caudalímetros electromagnéticos y de engranajes ovalados son para líquidos, mientras que los caudalímetros de vórtice y másicos térmicos son adecuados para gases y vapor. Si necesita una medición versátil de gases, consulte nuestra guía completa sobre tecnologías de caudalímetros digitales de gas .
P3: ¿Cómo puedo determinar el tamaño correcto del medidor de flujo para mi sistema?
R: El tamaño correcto depende de su caudal de operación habitual. Idealmente, el caudal debe mantenerse entre el 30 % y el 70 % de la capacidad máxima del medidor para una precisión y un rendimiento óptimos.
P4: ¿Qué salidas de señal pueden proporcionar los medidores de flujo digitales?

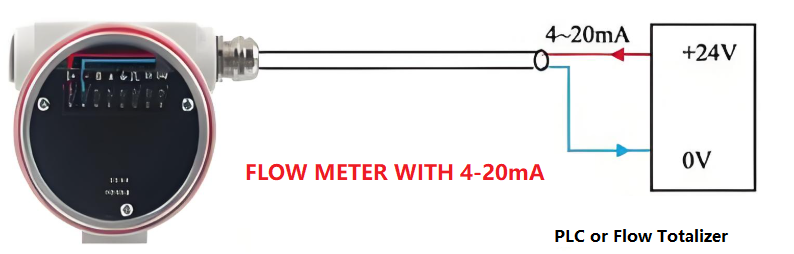

R: La mayoría de los medidores de flujo digitales admiten salidas de 4-20 mA, pulso/frecuencia, relé (alarma) y comunicación digital (por ejemplo, RS485/Modbus, HART, Profibus, Ethernet).
Q5: ¿Son los medidores de flujo digitales adecuados para medios corrosivos, de alta temperatura o alta presión?
R: Sí. Con la selección adecuada de materiales, como medidores magnéticos revestidos de PTFE o medidores Coriolis de Hastelloy/titanio, pueden manejar fluidos corrosivos. Para vapor a alta temperatura, los medidores de flujo de vórtice son la opción preferida.
Q6: ¿Con qué frecuencia los medidores de flujo digitales requieren calibración o mantenimiento?
R: La mayoría de los medidores digitales tienen un rendimiento estable y requieren un mantenimiento mínimo. Sin embargo, se recomienda verificar la calibración periódicamente (cada 12 a 24 meses) según la criticidad del proceso y los requisitos regulatorios.
Con más de 20 años de experiencia en medición de caudal y automatización de procesos, Silver Automation Instruments ofrece una amplia gama de caudalímetros digitales diseñados para satisfacer diversas necesidades industriales. Nuestro portafolio incluye:
Ofrecemos configuraciones personalizadas, incluyendo 4-20 mA, Modbus, HART, Profibus-DP, salidas de pulsos y diversas opciones de materiales para adaptarse a las condiciones de su proceso. Nuestro objetivo es ofrecer soluciones de medición de caudal asequibles, fiables y precisas, con el respaldo de nuestro soporte técnico y décadas de experiencia.
¿Necesita ayuda para elegir el medidor de flujo adecuado?
Comuníquese con nuestros expertos de silverinstruments.com para una consulta gratuita: lo ayudaremos a encontrar la opción perfecta para su proyecto industrial.
Contáctenos ahoraElegir el caudalímetro industrial digital adecuado no tiene por qué ser complicado. Empiece por identificar las necesidades de su aplicación (tipo de fluido, rango de caudal y precisión) y luego seleccione el caudalímetro más adecuado.
Ya sea que esté midiendo agua, gas, vapor o productos químicos, existe una solución digital que ofrece mayor eficiencia, confiabilidad y rendimiento basado en datos.
