Descripción general del medidor de flujo de turbina
Medidor de caudal de turbina para medición de caudal de agua, diésel, petróleo, gas natural, aire, N2, GLP, gas inerte y CO2.
El caudalímetro de turbina es un tipo de sensor de velocidad de flujo. Cuando el fluido medido fluye a través del sensor de turbina, el impulsor gira bajo la acción del fluido, y su velocidad es proporcional a la velocidad promedio del flujo de la tubería. Es un caudalímetro volumétrico que detecta el caudal de gas en fluidos.
¿Cuáles son las aplicaciones de los medidores de caudal de turbina?
Son particularmente adecuados para medir el caudal de líquidos de baja y media viscosidad, los fluidos deben estar limpios, libres de impurezas y partículas, como agua (medidor de caudal de agua de turbina), emulsiones, alcohol etílico, aceites ligeros, diésel, fueloil, aceite de palma, aceite de coco, aceite vegetal, petróleo, líquido criogénico, gas GLP, gas propano, se puede utilizar como medidor de caudal de gas digital.
El medidor de flujo de turbina mide el caudal de agua blanda.
Características del medidor de caudal de turbina digital
El medidor de turbina tiene alta precisión, buena repetibilidad y baja pérdida de presión.
Se puede convertir en medidor de flujo de alta presión, medidor de flujo de alta temperatura y medidor de flujo bajo.
Amplio rango de caudal
Estructura sencilla y fácil de desmontar y montar.
Especificaciones técnicas del medidor de caudal de turbina digital
-Tamaño del sensor de flujo de turbina en línea: 4 mm (1/6 pulgada) - 200 mm (8 pulgadas), normalmente solicita un medidor de flujo de turbina de 1 pulgada, un medidor de flujo de turbina de 2”, un medidor de flujo de turbina de 3” y 4 pulgadas.
|
Diameter
|
Standard Flow
(m3/h)
|
Extended Flow
(m3/h)
|
Start Flow
(m3/h)
|
Max Pressure Loss
(Kpa)
|
|
(mm)
|
(in.)
|
|
4
|
0.15
|
0.04 to 0.25
|
0.04 to 0.4
|
0.02
|
120
|
|
6
|
0.25
|
0.1 to 0.6
|
0.06 to 0.6
|
0.05
|
80
|
|
10
|
0.4
|
0.2 to 1.2
|
0.15 to 1.5
|
0.07
|
50
|
|
15
|
0.5
|
0.6 to 3.6
|
0.5 to 5
|
0.35
|
35
|
|
20
|
0.75
|
0.8 to 8
|
0.45 to 9
|
0.3
|
35
|
|
25
|
1
|
1 to 10
|
0.5 to 10
|
0.4
|
35
|
|
32
|
1.25
|
1.5 to 15
|
0.8 to 15
|
0.6
|
35
|
|
40
|
1.5
|
2 to 20
|
1 to 20
|
0.6
|
35
|
|
50
|
2
|
4 to 40
|
2 to 40
|
1
|
35
|
|
65
|
2.5
|
7 to 70
|
5 to 70
|
4
|
25
|
|
80
|
3
|
10 to 100
|
7 to 100
|
5
|
25
|
|
100
|
4
|
20 to 200
|
10 to 200
|
8
|
25
|
|
125
|
5
|
25 to 250
|
13 to 250
|
10
|
25
|
|
150
|
6
|
30 to 300
|
15 to 300
|
12
|
25
|
|
200
|
8
|
80 to 800
|
40 to 800
|
20
|
25
|
|
Accuracy
|
0.5 %
|
1.0%
|
---
|
---
|
-Precisión del medidor de caudal de turbina de líquido: 0,5 %

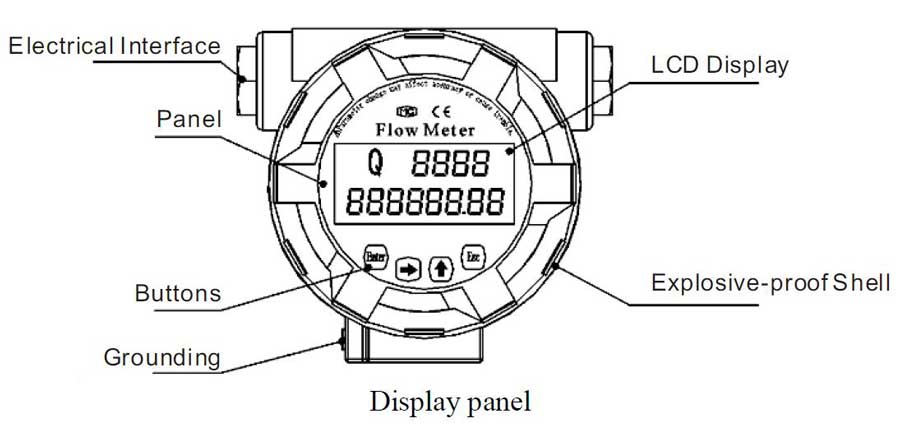

- Medidor de caudal de turbina con pantalla digital
-Medidor de caudal de acero inoxidable
-El medidor de flujo de turbina de alta temperatura se puede fabricar a 150 °C.
- Medidor de caudal de turbina digital con 4-20 mA, pulso, frecuencia, protocolo RS 485 o Hart, adecuado para PLC, DCS y otros sistemas de control por computadora.
-Fuente de alimentación de 24 V CC o medidor de caudal de turbina alimentado por batería

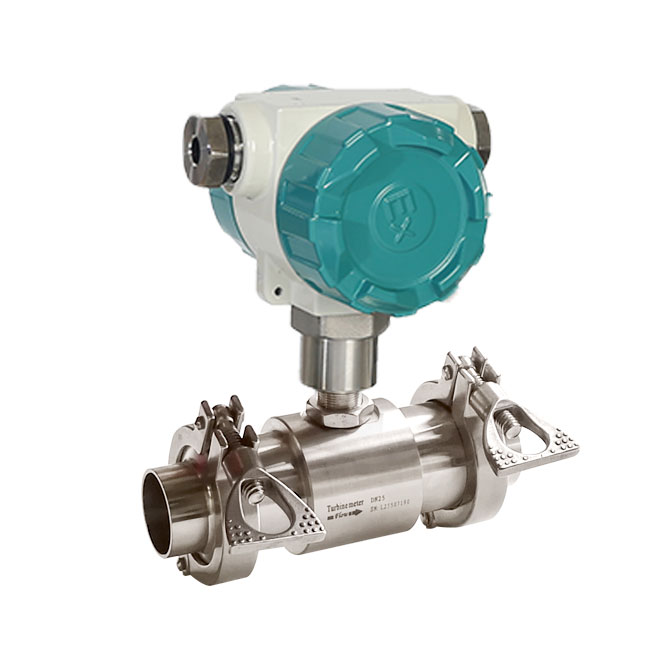

-Se puede fabricar en diferentes bridas, como JIS 10K, ANSI 150LB, 300LB, DIN PN16, PN40, PN64 estándar, o se puede fabricar en rosca 1/2”NPT, BSP, opción con conexión de triple abrazadera, utilizado como medidor de flujo sanitario
-El precio del medidor de flujo de turbina es bajo, compre directamente de los fabricantes de medidores de flujo de turbina de China
Tipos de medidores de caudal de turbina:
Para agua, diesel, alcohol, combustible líquido limpio y de baja viscosidad.

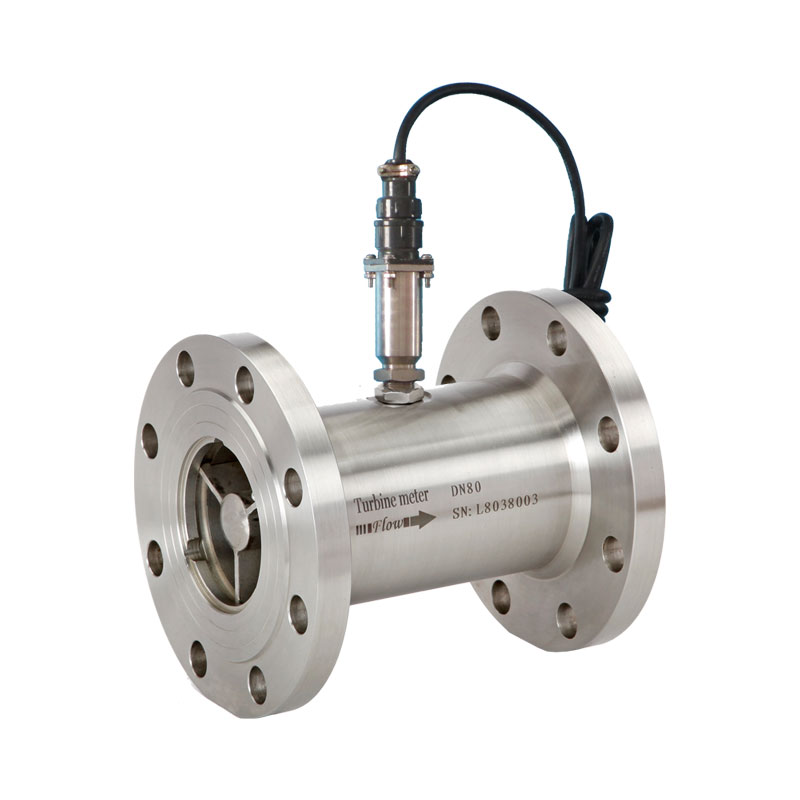

Sensor de flujo digital de bajo costo
Pulso de salida
Sin pantalla
Respuesta rápida para la dosificación

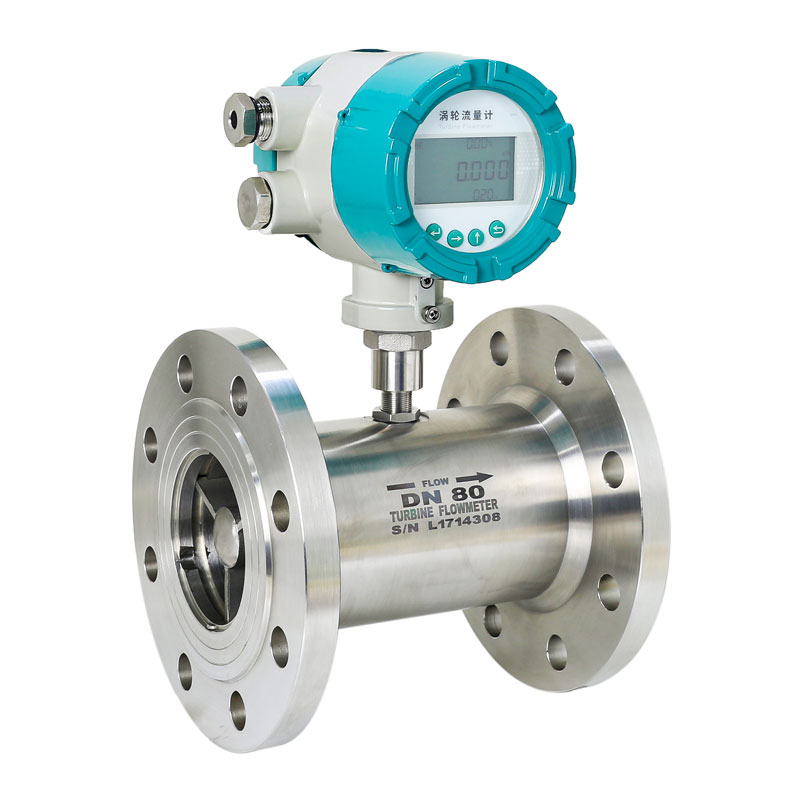

Para líquidos limpios y de baja viscosidad como agua, combustibles, productos químicos, solventes y aceites ligeros.
