Medidor de corriente

Medidor de caudal de gas natural en línea


Los medidores de flujo en línea adecuados para la medición de flujo de gas natural incluyen medidores de flujo de turbinas de gas , medidores de flujo de vórtice y medidores de flujo de dispersión térmica . Todos estos medidores de flujo de gas natural en línea cuentan con una pantalla electrónica que muestra el flujo instantáneo y el flujo acumulado de gas natural. Los medidores de flujo de gas natural en línea también se dividen en medidores de flujo volumétrico y medidores de flujo másico. Silver Automation Instruments vende medidores de flujo de gas natural digitales a bajo precio con plazos de entrega rápidos y calidad robusta. El gas natural es un tipo de gas combustible, cuyo principal componente es el CH₄ (metano), que es incoloro, inodoro, no tóxico y no corrosivo. También incluye ciertas cantidades de etano, propano e hidrocarburos pesados, así como pequeñas cantidades de nitrógeno, oxígeno, dióxido de carbono y vulcanización. El gas natural se enciende para producir H₂O (agua).

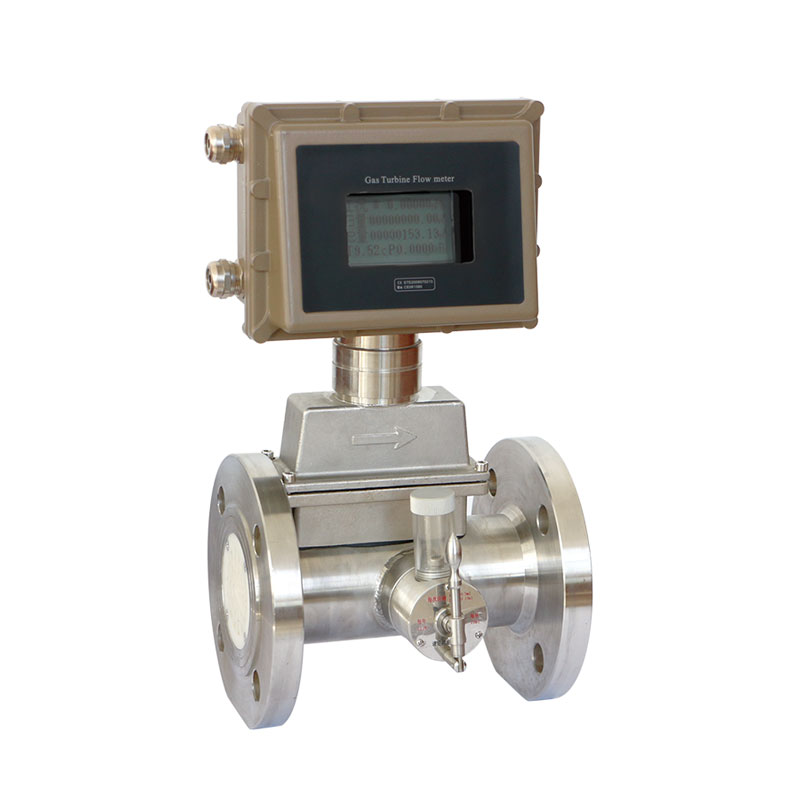

digital natural gas flow meter with electronic display

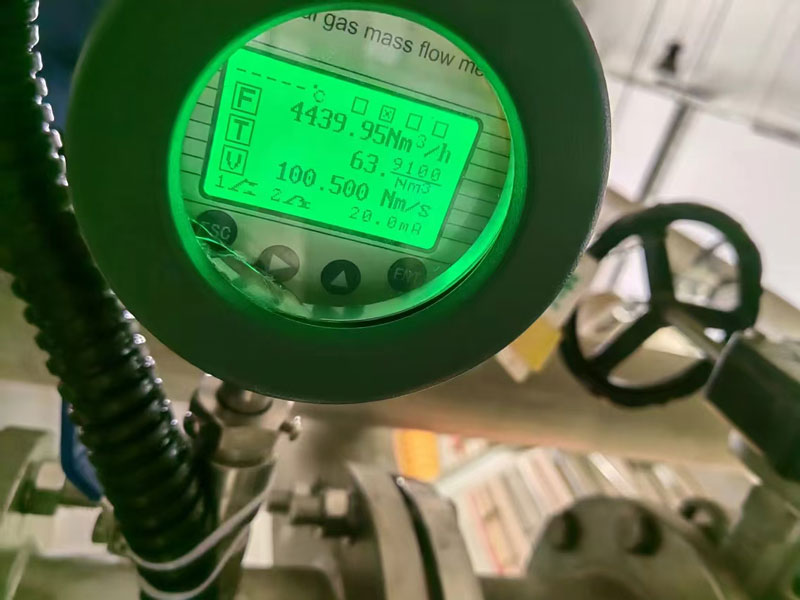

Silver ofrece medidor de flujo de gas natural digital con pantalla electrónica

Medidor de caudal de turbina de gas en línea para medición de caudal volumétrico de gas natural

Cuando el gas natural fluye a través del sensor de flujo de la turbina, esta se ve forzada a girar bajo la acción del empuje del fluido, y su velocidad de rotación es proporcional a la velocidad promedio del flujo del gas natural. La rotación de la turbina modifica periódicamente el valor de la resistencia magnética del convertidor magnetoeléctrico, y se sigue el flujo magnético en la bobina de detección. Se produce una variación periódica que genera una señal de pulso eléctrico periódica. Esta señal de pulso eléctrico es proporcional al caudal volumétrico del fluido que fluye a través del sensor de flujo de la turbina en un rango de caudales (números de Reynolds).

natural gas turbine flow meter
Medidor de caudal de turbina de gas para gas natural

¿Cómo funcionan los medidores de caudal de turbina para gas natural?

Cuando el gas natural fluye a través del sensor de flujo de la turbina, esta se ve forzada a girar bajo la acción del empuje del fluido, y su velocidad de rotación es proporcional a la velocidad promedio del flujo del gas natural. La rotación de la turbina modifica periódicamente el valor de la resistencia magnética del convertidor magnetoeléctrico, y se sigue el flujo magnético en la bobina de detección. Se produce una variación periódica que genera una señal de pulso eléctrico periódica. Esta señal de pulso eléctrico es proporcional al caudal volumétrico del fluido que fluye a través del sensor de flujo de la turbina en un rango de caudales (números de Reynolds).

Ventajas del medidor de flujo de turbina de gas en línea:

✔ Medidores de caudal de turbina de gas en línea desde DN20 (3/4 pulgada) hasta DN400 (16 pulgadas)
Diferentes tamaños de medidores de caudal de turbinas de gas natural y rangos de caudal:
Size (mm) Standard (m3/h) Extended (m3/h)
DN20 S 2-20 W 4-40
DN25 S 2.5-25 W 4-40
DN32 S 4-40 W 6-60
DN40 S 5-50 W 6-60
DN50 S1 6-65 W1 5-70
S2 10-100 W2 8-100
DN65 S 15-200 W 10-200
DN80 S1 13-250 W 10-160
S2 20-400
DN100 S1 20-400 W 13-250
S2 32-650
DN125 S 25-700 W 20-800
DN150 S1 32-650 W 80-1600
S2 50-1000
DN200 S1 80-1600 W 50-1000
S2 130-2500
DN250 S1 130-2500 W 80-1600
S2 200-4000
DN300 S 200-4000 W1 130-2500
W2 320-6500
DN350 S 400-8000 W1 150-4500
W2 300-9000
DN400 S 500-10000 W1 300-9000
W2 500-10000

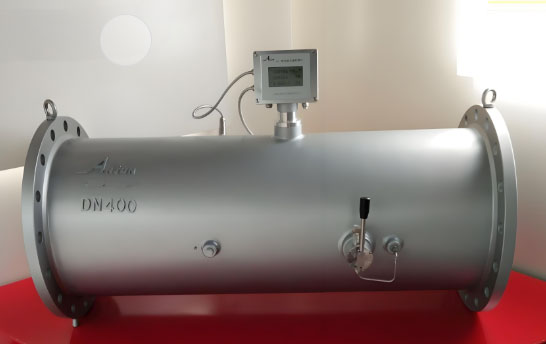

DN400 16 inches in-line turbine flow meter
Medidor de flujo de turbina en línea DN400 (16 pulgadas)

✔ Alta precisión: ±1%R~±1,5%R
✔ Buena repetibilidad, repetibilidad a corto plazo del 0,05% al 0,2%
✔ Señal de frecuencia de pulso de salida para medición total y conexión a una computadora o salida 4-20 mA con caudal de gas natural instantáneo.
✔ Sin deriva cero, fuerte capacidad antiinterferencias.
✔ Se puede obtener una señal de alta frecuencia (3~4 kHz) y la resolución de la señal es fuerte.
✔ Compacto y ligero, fácil de instalar y mantener.
✔ Adecuado para la medición de flujo de gas natural a alta presión, como medidor de flujo de gas de alta presión de 300 psi, 600 psi o 1000 psi.

Desventajas del uso de un medidor de caudal de turbina en línea para gas natural

× Dependencia de gas limpio: Las impurezas (gotitas, polvo) pueden dañar las cuchillas.
Se requiere lubricación y mantenimiento regulares: el desgaste de los rodamientos afecta su vida útil. Sin embargo, Silvelinstersens.com ha desarrollado un medidor de flujo autolubricante para turbinas de gas, que incluye una pequeña botella de aceite lubricante. Los ingenieros pueden lubricar fácilmente el impulsor con una simple presión.

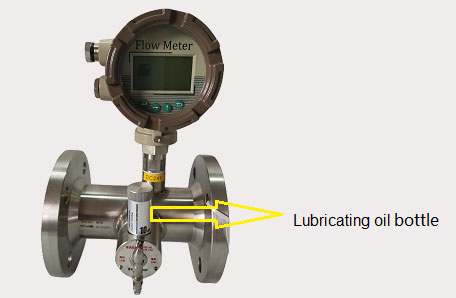

self-lubrication gas turbine flow meter
Silverinstruments.com ofrece medidores de flujo de turbina de gas autolubricados

× Pérdida de presión: La rotación de las palas genera una caída de presión (teniendo en cuenta la presión de la tubería).

Descripción general de la aplicación del medidor de flujo de turbina en línea:

Los caudalímetros de turbina se utilizan ampliamente en los siguientes medios de medición: petróleo, líquidos orgánicos, líquidos inorgánicos, gases licuados, gases y fluidos criogénicos. Las turbinas de gas pueden utilizarse para medir aire, oxígeno, nitrógeno, gas natural, hidrógeno, gas licuado de petróleo, gases de combustión, metano, butano, cloro, biogás, dióxido de carbono, nitrógeno, acetileno, fosgeno, oxígeno, etc.

Aplicaciones típicas del medidor de caudal de gas natural tipo turbina

✔ Estaciones de gas urbanas, medición de comercio de gasoductos, estaciones de servicio de GNC.

Medidor de flujo de desprendimiento de vórtices para la medición del caudal de gas combustible

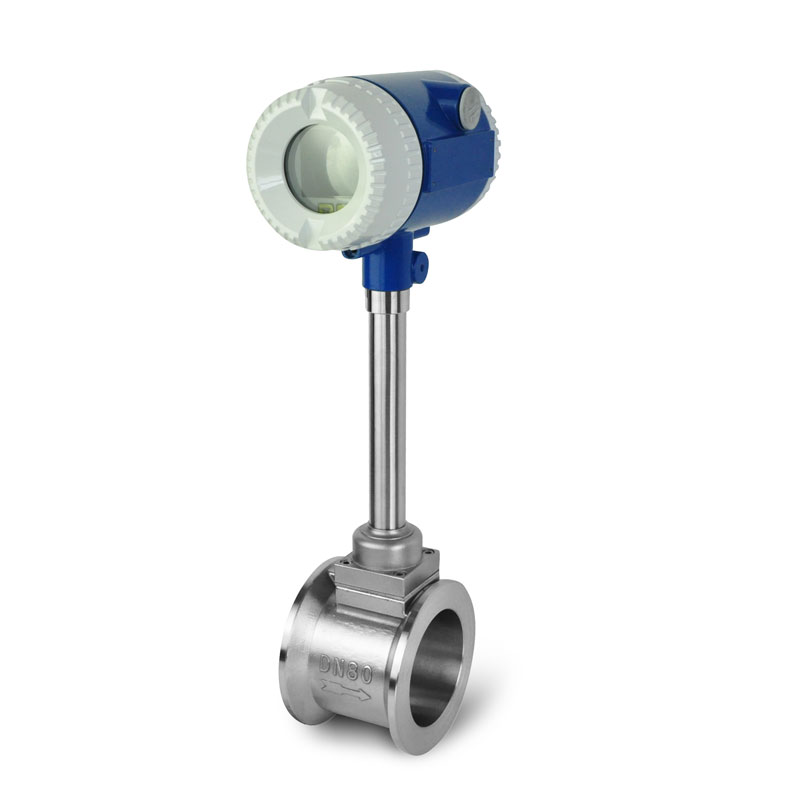

fuel gas flow rate measurement ¿Cómo funciona el medidor de flujo Vortex para la medición del flujo de gas natural?
Se coloca un generador de vórtices no aerodinámico en el fluido, y este se separa alternativamente a ambos lados del generador para liberar dos filas de vórtices dispuestos regularmente. Dentro de un flujo determinado (número de Reynolds), la frecuencia de separación del vórtice es proporcional al caudal volumétrico del fluido que fluye a través del sensor de flujo de vórtice.

DN400 16 inches in-line turbine flow meter

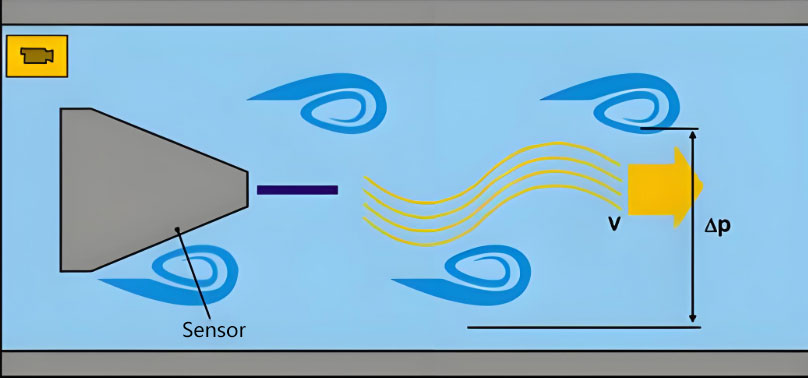

Cómo funciona el medidor de flujo de vórtice para gas natural

Ventajas del transmisor de flujo Vortex:

✔ Medidor de caudal vortex en línea de DN20 a DN300, en la siguiente tabla enumeramos el rango de caudal para gas natural:
Vortex sensor size (mm) Natural gas flow range (m3/h
Std.flow range Exd.flow range
15 4-16 3-20
20 5-30 4-40
25 8-80 5-90
32 10-150 6-200
40 14-280 9-310
50 20-400 14-490
65 35-720 24-840
80 55-1100 36-1440
100 80-1600 60-2440
125 130-2600 90-3600
150 190-3800 130-5200
200 330--6600 220-7700
250 530-10600 350-12400
300 760-15200 500-17800
350 1035-21000 690-24000
400 1350-27000 900-31000

✔ La estructura es simple y firme, y los medidores de flujo de gas natural tipo vórtice son más económicos que los medidores de flujo másico y los medidores de flujo de turbina.

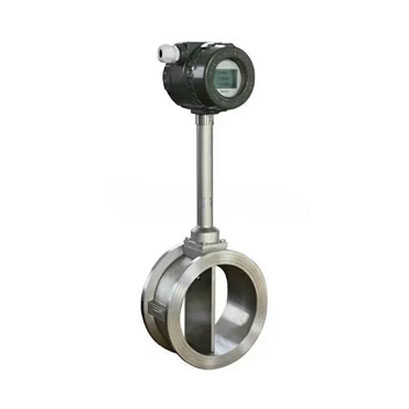

Vortex flow meter construction sensor
El sensor de construcción del medidor de flujo Vortex es simple pero robusto

✔ El mantenimiento es cómodo y sencillo.
✔ Adecuado para una amplia variedad de fluidos, como líquidos, gases, vapores y fluidos parcialmente miscibles
✔ Medición de gas natural con alta precisión, generalmente ±1%R~±2%R
✔ Amplio rango de reducción, hasta 20:1~10:1
✔ Señal de frecuencia de pulso de salida, adecuada para medición total y conexión con computadora, sin deriva de cero, opción con 4-20 mA, RS485 MODBUS
✔ El medidor de flujo Vortex es mejor para clasificaciones de presión media a alta, la medición de gas natural a alta presión es más estable.

Desventajas del medidor de flujo de vórtice para gas natural:

× Insensible a caudales bajos: los caudales pequeños dan lugar a grandes errores, mientras que el medidor de flujo másico térmico tiene un mejor rendimiento en la medición de gas natural con caudales pequeños.
× Interferencia de vibración: La vibración de la tubería puede generar fácilmente señales falsas.
× Se requiere sección de tubería recta (frontal 10D, posterior 5D): Requisitos de espacio de instalación elevados.

Aplicaciones típicas del medidor de caudal de gas natural tipo vórtice en línea:

Monitoreo de calderas de gas industriales, control de procesos en tuberías de media y alta presión (no liquidación comercial).


Medidor de caudal de gas térmico en línea para medir el caudal másico de gas natural

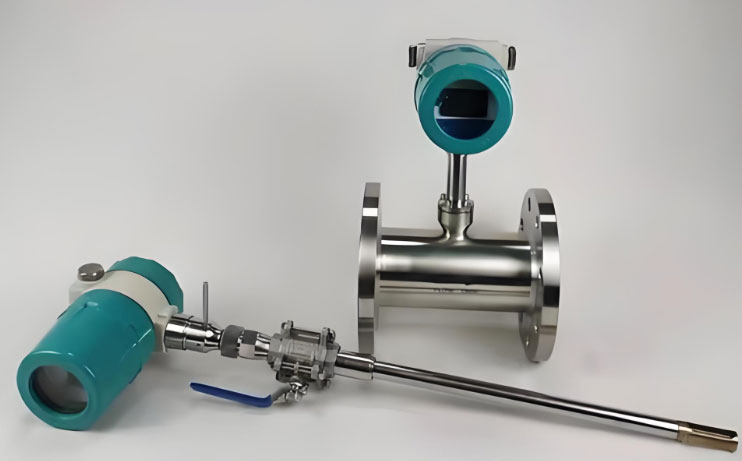

In-line thermal gas flow meter

¿Cómo funcionan los medidores de caudal másico térmico en línea (TMF) para gas natural?

Basándose en la ley de difusión térmica, el elemento calefactor y el sensor de temperatura funcionan conjuntamente. Cuando el gas fluye a través de él, se disipa el calor, y la diferencia de temperatura es proporcional al caudal másico, midiendo directamente dicho caudal.

Los medidores de caudal de gas térmico miden el gas natural con las siguientes ventajas:

✔ Opción de medidor de caudal másico térmico en línea con conexión de rosca, oblea o brida
✔ Puede medir directamente el flujo másico de gas natural sin la compensación o corrección de temperatura y presión.
✔ El medidor de flujo de gas térmico mantiene la precisión de la medición a largo plazo
✔Puede detectar gas natural a bajo caudal con una señal de alta sensibilidad, puede detectar un caudal bajo de gas natural a 0,1 m/s, adecuado para la detección de fugas.
✔Pérdida de voltaje extremadamente baja: Componentes de flujo sin obstrucciones y baja pérdida de presión, ahorro de energía.

Desventajas del medidor de caudal TMF para gas natural:

× Miedo a las manchas de humedad/aceite: la contaminación de la sonda puede provocar deriva.
× No apto para alta presión (normalmente <40 bar).
× Precisión media (± 1-2%): no se utiliza para liquidación comercial.

Aplicaciones típicas del medidor de caudal de gas natural de tipo másico térmico

Monitoreo de pequeños caudales en ramales de gas, medición de gestión energética, control de suministro de gas a calderas industriales y distribución de tuberías de baja presión.


Medidor de caudal tipo Coriolis en línea para gas natural

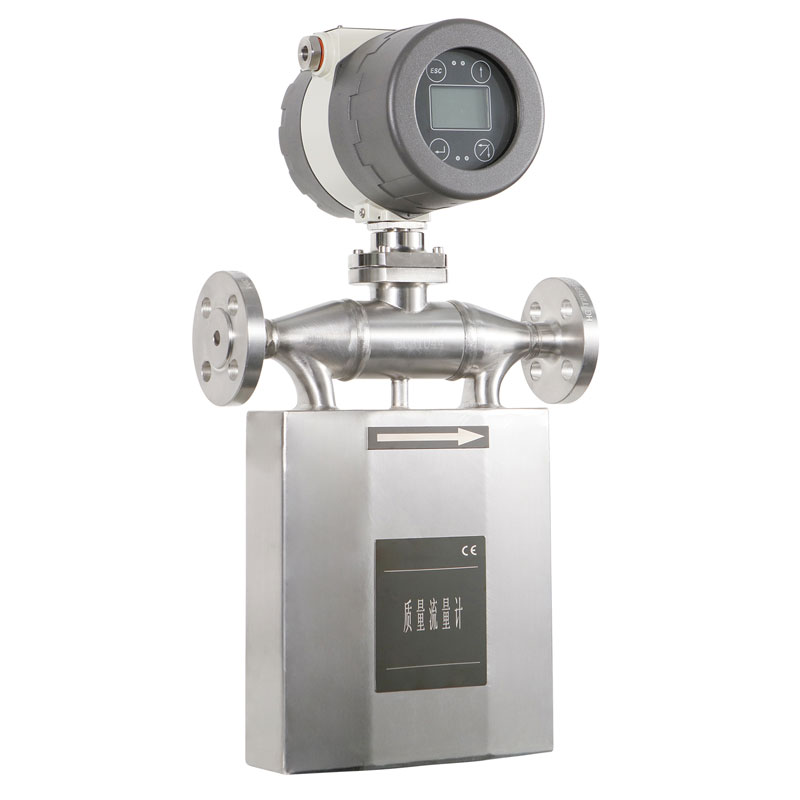

In line Coriolis type flow meter for natural gas

¿Cómo funciona el medidor de caudal Coriolis para la medición de gas natural?

El efecto Coriolis se genera cuando el gas natural fluye en un tubo vibratorio en forma de U, y la diferencia de fase entre la entrada y la salida es proporcional al caudal másico de gas natural, lo que permite una medición directa y precisa del caudal másico de gas natural.

Ventajas de utilizar un medidor de caudal de gas natural tipo Coriolis

✔ Especialmente adecuado para medir el flujo de gas natural bajo presión ultra alta, como 1000 psi, 2000 psi o incluso 10000 psi.
✔La precisión es particularmente alta, con una precisión del medidor de flujo másico de gas de hasta 0,5%, adecuado para la medición comercial.
✔Se puede utilizar para la medición de temperaturas ultrabaja de GNL a -162 grados Celsius.

Cryogenic LNG flow measurement with coriolis mass flow meter

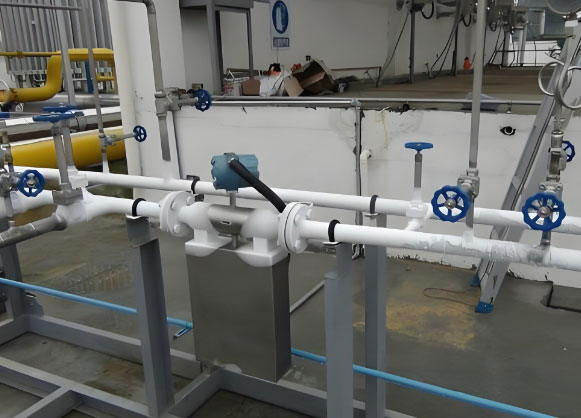

Medición del caudal de GNL criogénico

Desventajas del medidor de caudal de gas natural tipo Coriolis

× Costoso: El costo es de 5 a 10 veces mayor que el de otros medidores de flujo de gas básicos, como el medidor de flujo de turbina o el medidor de flujo másico térmico.
× Alta pérdida de presión: La estructura del tubo en forma de U provoca un aumento de la pérdida de presión.
× Limitación del diámetro de las tuberías: El costo de los diámetros grandes (>6") en los medidores Coriolis de tipo línea ha aumentado drásticamente.
× No apto para medición de caudal de gas natural a baja presión

Aplicaciones típicas del medidor de caudal Coriolis en línea para gas natural

Entrega comercial de GNL, medición de gas crudo en plantas químicas y distribución precisa de gas natural a alta presión (como instalaciones de almacenamiento de gas).
