Medidor de flujo de petróleo crudo

¿Qué es el medidor de flujo de petróleo crudo?

Un medidor de flujo de petróleo crudo es un dispositivo que se utiliza para medir el caudal de petróleo crudo en oleoductos u otros sistemas de transporte. El medidor de flujo funciona midiendo el volumen o la masa de petróleo crudo que pasa a través de él durante un período de tiempo específico.
La elección del medidor de flujo depende de diversos factores, como el caudal del petróleo crudo, sus propiedades y los requisitos específicos de la aplicación. La medición precisa del caudal de petróleo crudo es esencial para un transporte y procesamiento eficientes y seguros.

¿Qué es el petróleo crudo y por qué es necesario medir el flujo de petróleo crudo?

El petróleo crudo, también conocido como petróleo, es una mezcla natural, sin refinar y compleja de hidrocarburos, compuestos orgánicos compuestos por átomos de hidrógeno y carbono. Se encuentra bajo la superficie terrestre, generalmente en yacimientos o formaciones rocosas.
El petróleo crudo es un combustible fósil, lo que significa que se forma a partir de los restos de antiguos organismos marinos que estuvieron enterrados bajo sedimentos y sometidos a calor y presión durante millones de años. Su composición puede variar considerablemente según su origen, pero suele contener diversos tipos de hidrocarburos, así como pequeñas cantidades de compuestos de azufre, nitrógeno y oxígeno.
El petróleo crudo es un recurso vital para muchas industrias, ya que se puede refinar para obtener diversos productos, como gasolina, diésel, combustible para aviones, combustible para calefacción y aceites lubricantes. También se utiliza como materia prima en la producción de muchos otros productos, como plásticos, productos químicos y materiales sintéticos, y es importante medir el caudal y el flujo total de crudo. Algunos clientes necesitan conectar un medidor de caudal a la línea de entrada de crudo para controlar la cantidad descargada.

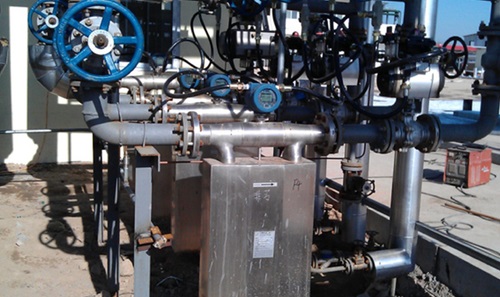

Medidor de flujo Coriolis para medir petróleo crudo

Los medidores de flujo Coriolis se pueden utilizar para medir el caudal del petróleo crudo. Son muy precisos y permiten medir el caudal másico de fluidos, incluido el petróleo crudo.
Los medidores de caudal Coriolis funcionan detectando las fuerzas inducidas por el movimiento que se producen cuando un fluido fluye a través de un tubo vibratorio. El tubo se pone en movimiento, lo que genera una fuerza de Coriolis, que provoca una ligera torsión. A medida que el fluido fluye a través del tubo vibratorio, también experimenta la fuerza de Coriolis, lo que provoca una torsión en la dirección opuesta. La magnitud de la torsión es proporcional al caudal másico del fluido.
Una ventaja de los medidores de flujo Coriolis es que pueden medir tanto el caudal másico como la densidad del crudo. Esto los hace útiles para medir el caudal del crudo, cuya densidad puede variar según el tipo y la calidad del mismo. Los medidores de flujo Coriolis también son muy precisos, con niveles de precisión típicos del 0,1 % o superiores.
La viscosidad del petróleo crudo puede variar desde menos de 1 cP para petróleos muy ligeros hasta más de 10 000 cP para petróleos pesados. Por ejemplo, la viscosidad del petróleo crudo Brent, referencia para los precios mundiales del petróleo, oscila entre 1,5 cSt y 10 cSt, dependiendo del grado y la ubicación del petróleo. En cambio, la viscosidad del petróleo crudo pesado procedente de fuentes como las arenas petrolíferas canadienses puede superar los 10 000 cP. El medidor de masa Coriolis puede medir el caudal de petróleo crudo con diversos tipos de cambios de viscosidad, siendo especialmente eficaz en la medición del caudal de fluidos viscosos .
En resumen, los medidores de flujo Coriolis se pueden utilizar para medir con precisión el caudal y la densidad del petróleo crudo, lo que los convierte en una opción popular para muchas aplicaciones en la industria del petróleo y el gas.

Ventaja de utilizar un medidor de flujo Coriolis para medir el petróleo crudo

• El uso de medidores de flujo Coriolis para medir el flujo de petróleo crudo tiene varias ventajas, entre ellas:
• Alta precisión: Los medidores de caudal Coriolis son altamente precisos, con niveles de precisión típicos del 0,2 % o superiores. Esto los hace ideales para aplicaciones donde la medición precisa del caudal y la densidad del aceite es fundamental.
• Medición directa del caudal másico de petróleo crudo: Los medidores de caudal Coriolis miden directamente el caudal másico del fluido, en lugar de basarse en cálculos basados en el caudal volumétrico y la densidad. Esto los hace menos sensibles a los cambios de temperatura, presión y viscosidad.
• Sin partes móviles en contacto con el fluido: los medidores de flujo Coriolis no tienen partes móviles que entren en contacto con el petróleo crudo que se está midiendo, lo que significa que son menos propensos al desgaste y requieren menos mantenimiento que otros tipos de medidores de flujo.
• Adecuado para una amplia gama de propiedades de fluidos: los medidores de flujo Coriolis pueden medir el caudal de petróleo crudo con una amplia gama de propiedades, incluidos fluidos de alta y baja viscosidad, fluidos con sólidos suspendidos y fluidos con densidades cambiantes, caudal bajo o caudal alto de petróleo crudo.
• Medición multiparamétrica: Los medidores de flujo Coriolis pueden medir múltiples parámetros simultáneamente, como el caudal másico de crudo, la densidad, la temperatura y la viscosidad del petróleo crudo. Esto reduce la necesidad de instrumentación adicional y permite operaciones más eficientes y rentables.

En general, la alta precisión, la medición directa del caudal másico y la capacidad de medir múltiples parámetros hacen que los medidores de flujo Coriolis sean una opción popular para medir el flujo de petróleo crudo en una variedad de aplicaciones en la industria del petróleo y el gas.

¿Cómo elegir un medidor de flujo Coriolis para petróleo crudo?

Al elegir un medidor de caudal Coriolis para medir petróleo crudo, hay varios factores a considerar para garantizar un rendimiento preciso y confiable. A continuación, se presentan algunas consideraciones clave:

• Tamaño y material de la tubería: Los medidores de caudal Coriolis están disponibles en una variedad de tamaños de tubería, por lo que es importante elegir uno adecuado para cada tamaño. Asegúrese de que el medidor se pueda instalar fácilmente en su tubería existente y sea compatible con el fluido a medir. Disponemos de sensores de caudal de diversos tamaños, como medidores de caudal de crudo de 1", 2", 3", 4", DN100, 6", 8" o DN200, y 10" NB250 tipo Coriolis.
• Rango de caudal: Es importante elegir un medidor de caudal Coriolis diseñado para medir el rango de caudal de su aplicación específica. El rango de caudal del medidor debe ser adecuado para los caudales mínimo y máximo esperados del crudo que se mide. Además, es necesario asegurar una pérdida de presión mínima al elegir el tamaño del medidor de caudal de petróleo según el rango de caudal. A continuación, se listan los tamaños habituales de medidores de caudal Coriolis con rango de caudal:

El medidor de flujo Coriolis de 1” puede medir un flujo másico de petróleo crudo de 0 a 167 g/min;
El transmisor de flujo Coriolis de 2” puede detectar 0~18,37 lbs/s
El medidor de flujo másico de 3” puede medir el flujo de aceite hasta 0~100 MT/h
El medidor de masa Coriolis de 4” puede medir un flujo másico de combustible de 5512 lb/min
El medidor de flujo másico de aceite de 6” o el medidor de flujo de aceite DN150 pueden medir un flujo de 2500 kg/min
El medidor de flujo Coriolis de 8” puede medir un flujo másico de petróleo de 0 a 500 T/h;
El medidor de flujo Coriolis de 10 pulgadas puede medir un flujo de líquido de 0 a 1000 MT/h.
A continuación enumeramos el tamaño del sensor de flujo de aceite correspondiente al rango de flujo de aceite.

Line Size (mm)	sensor size (inch)	Flow Range (kg/min)
DN1	1/25”	0 ~ 0.67
DN3	1/8”	0 ~ 5.83
DN6	1/4”	0 ~ 11.67
DN10	3/8”	0 ~ 20.00
DN15	1/2"	0 ~ 106.67
DN25	1"	0 ~ 266.67
DN40	1.5"	0 ~ 666.67
DN50	2"	0 ~ 1083.33
DN80	3"	0 ~ 2666.67
DN100	4"	0 ~ 4166.67
DN150	6"	0 ~ 9166.67

• Propiedades del fluido: Las propiedades del petróleo crudo pueden variar considerablemente, incluyendo la viscosidad, la densidad y la temperatura. Por lo tanto, es importante elegir un medidor de flujo Coriolis que pueda medir estas propiedades con precisión. Busque un medidor diseñado para el rango específico de viscosidad y densidad del petróleo crudo que va a medir.

• Requisitos de precisión: Considere el nivel de precisión requerido para su aplicación. La mayoría de los medidores de caudal Coriolis son altamente precisos, es decir, un tipo de dispositivo de medición de caudal de alta precisión, pero algunos están diseñados para aplicaciones más exigentes que requieren mayor precisión. Asegúrese de que el medidor que elija cumpla con las especificaciones de precisión requeridas.
• Factores ambientales: Considere cualquier factor ambiental que pueda afectar el rendimiento del medidor de caudal Coriolis. Por ejemplo, si el sensor de caudal másico se instalará en una zona con altos niveles de vibración o temperaturas extremas, elija un medidor diseñado para funcionar en esas condiciones.
• Costo del medidor de flujo Coriolis: Finalmente, considere el costo del medidor y los costos asociados de instalación y mantenimiento. Elija un medidor Coriolis que ofrezca la precisión y confiabilidad requeridas a un precio razonable. Silver Automation Instruments ofrece medidores de flujo Coriolis económicos para petróleo crudo, con precios desde $3000.
• Función del medidor de caudal Coriolis. Este medidor es un medidor de caudal másico digital con pantalla electrónica, salidas de pulsos de 4-20 mA, protocolo MODBUS RS485 y HART. Incluso puede tener dos salidas simultáneas, por ejemplo, una para caudal y otra para densidad de crudo. Debe considerar estas funciones al elegir un medidor de caudal másico de petróleo.

Al considerar estos factores, puede elegir un medidor de flujo Coriolis que sea adecuado para medir el flujo de petróleo crudo en su aplicación específica.

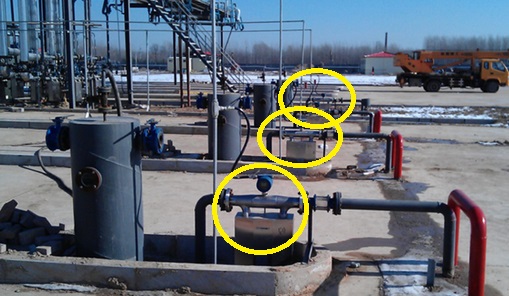

Medidor de flujo de petróleo crudo para transferencia de custodia

La transferencia de custodia de petróleo crudo se refiere a la transferencia de la propiedad del crudo de una parte a otra. Es importante garantizar una medición precisa de la cantidad y la calidad del crudo transferido para evitar disputas y pérdidas financieras. Por lo tanto, la transferencia de custodia de petróleo crudo generalmente requiere sistemas de medición de flujo precisos y confiables.
Existen varios métodos para medir el caudal de crudo para la transferencia de custodia, incluyendo medidores de caudal Coriolis, medidores de desplazamiento positivo, medidores de turbina y medidores ultrasónicos. La elección del medidor dependerá de varios factores, como los requisitos específicos de la aplicación de transferencia de custodia, el rango de caudal y las propiedades del crudo que se mide.

Aquí enumeramos diferentes tipos de medidores de flujo de aceite Comparación

Flow Meter Type	Measuring Principle	Accuracy	Suitable Viscosity Range	Maintenance	Typical Applications
Coriolis Flow Meter	Direct mass flow measurement based on fluid-induced tube vibration	±0.1% of rate or better	Wide range, from light to heavy crude oil	Low (no moving parts)	High-accuracy custody transfer, multiphase or dense fluids
Positive Displacement Meter	Measures actual volume by trapping fixed amounts of liquid	±05% of rate	Clean oils	Moderate (mechanical parts)	Custody transfer in pipelines and truck loading
Turbine Flow Meter	Rotor speed proportional to volumetric flow rate	±0.5–1.0% of rate	Best for clean, low-viscosity crude	Higher (moving parts wear)	Refined oil products, clean crude measurement
Differential Pressure Flow Meter	Flow inferred from pressure drop across an orifice or venturi	±1.0–2.0% of rate	Moderate, not ideal for high viscosity	Medium (requires calibration)	General process flow monitoring
Ultrasonic Flow Meter	Measures flow velocity using acoustic signals through fluid	±1.0–2.0% of rate	Suitable for a wide range of crude oils	Low (non-intrusive, no moving parts)	Large diameter pipes

La tabla anterior muestra que los medidores de flujo Coriolis son una opción popular para la transferencia de custodia de petróleo crudo debido a su alta precisión y la medición directa del caudal másico. También pueden medir otros parámetros como la densidad y la temperatura, que permiten calcular otras propiedades del petróleo crudo, como el volumen y el contenido energético.
Además de elegir un sistema de medición de flujo apropiado, la transferencia de custodia de petróleo crudo generalmente también implica el uso de sistemas de muestreo, sistemas de medición de tanques y otros dispositivos de medición y monitoreo para garantizar una medición precisa de la cantidad y calidad del petróleo crudo que se transfiere; es una medición de flujo para fines fiscales.
En general, la transferencia de custodia del petróleo crudo requiere sistemas de medición de flujo precisos y confiables y un monitoreo cuidadoso de la calidad y cantidad del petróleo crudo que se transfiere para asegurar una transferencia de propiedad justa y equitativa.

Medidores de flujo de desplazamiento positivo (PD) para la medición de petróleo crudo

Los medidores de caudal de desplazamiento positivo (PD) se utilizan ampliamente para la medición del caudal de crudo en oleoductos, tanques de almacenamiento y aplicaciones de transferencia de custodia. Estos medidores funcionan capturando volúmenes fijos de crudo en cámaras rotatorias o reciprocantes, lo que produce una señal directamente proporcional al caudal volumétrico real. Los medidores PD son especialmente adecuados para crudo de alta viscosidad y mantienen la precisión incluso con caudales bajos o fluctuantes.

Ventajas de los medidores de caudal PD:

Alta precisión, típicamente ±0,5 % del caudal
Rendimiento confiable en condiciones de flujo bajo y variable
Eficaz para petróleo crudo viscoso y pesado
Medición volumétrica directa sin compensación de densidad
Principio mecánico simple, fácil de mantener, opción con transmisores, como tener salida de 4-20 mA, pulso o Modbus.

Desventajas de los medidores de caudal PD:

Las piezas móviles requieren un mantenimiento rutinario
Sensible a partículas sólidas en petróleo crudo
Mayor caída de presión en comparación con otros medidores de flujo
No es óptimo para tuberías muy grandes, el tamaño máximo es un medidor de flujo de petróleo de 12 pulgadas.

En una palabra, los medidores de flujo PD siguen siendo una solución confiable para la medición precisa de petróleo crudo en todo el mundo gracias a su bajo costo y su opción de medidor de flujo mecánico.

Medidor de caudal de desplazamiento positivo relacionado

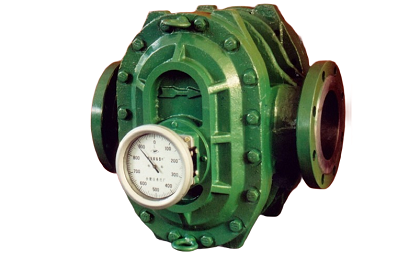

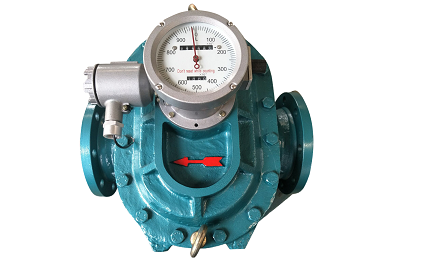

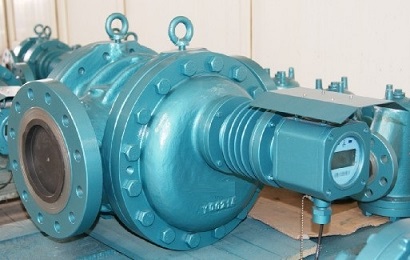

Mechancial oil Flow Meter	Oval Gear Flow meter	Bi rotor flowmeter
