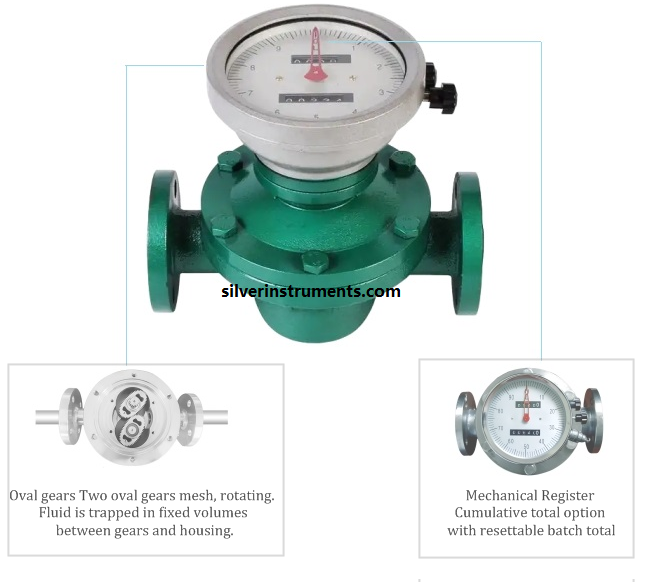

El caudalímetro de engranajes ovalados es un caudalímetro de desplazamiento positivo que se utiliza para la medición precisa del caudal de líquidos en tuberías, ya sea continuo o intermitente. Es especialmente adecuado para gasolina, fueloil, aceite pesado, alcohol polivinílico, diésel, asfalto, resina y otros fluidos de alta viscosidad. El caudalímetro de engranajes ovalados es un caudalímetro mecánico, que puede equiparse con pantalla electrónica o transmisor digital. Está disponible en diferentes materiales: hierro fundido, acero fundido, acero inoxidable 304 o acero inoxidable 316 para diversas aplicaciones.

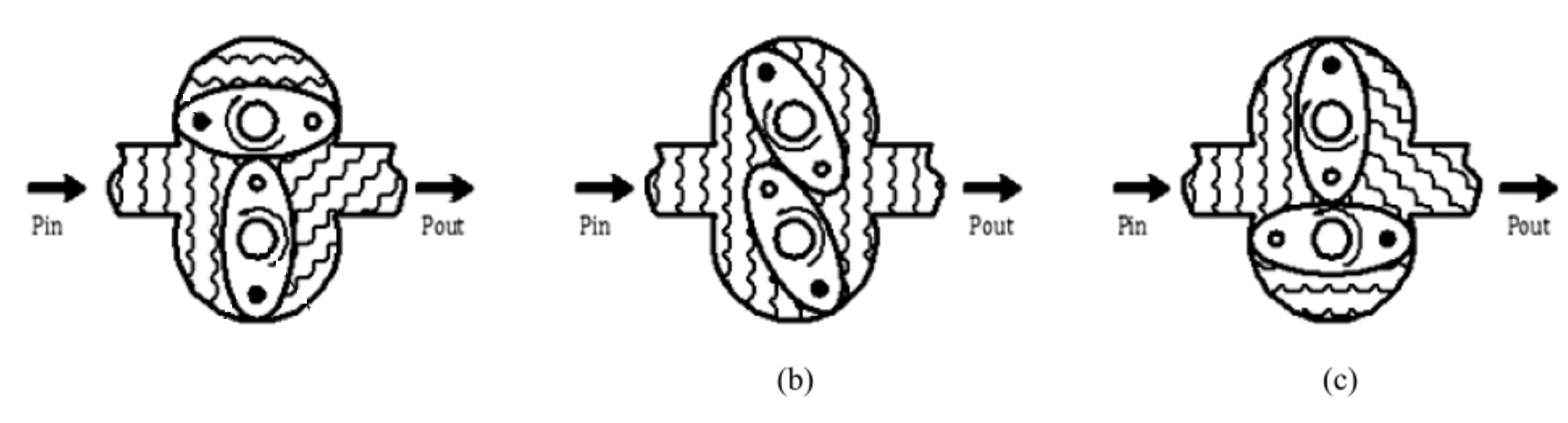

Cómo funciona el medidor de caudal de engranajes ovalados
El sensor de flujo de engranajes ovalados puede medir líquidos de alta precisión.
Estructura simple, instalación y mantenimiento convenientes.
Alta precisión de medición y amplio rango de medición;
Los cambios en la densidad y viscosidad del fluido tienen poco efecto en la precisión del medidor ovalado;
No se necesitan tuberías rectas antes y después del medidor de flujo
Medidor de flujo de engranajes ovalados de bajo precio con rendimiento confiable
Medidor de caudal mecánico o medidor de caudal digital de engranajes ovalados
Especificaciones técnicas generales
Precisión: 0,5%, 0,2%
Nivel de protección: IP66
Temperatura de trabajo: LC-A: -20 °C a +60 °C; LC-B,E: -41 °C a +60 °C; LC-Q: -20 °C a +60 °C. Con radiador de alta temperatura: 60 °C a 200 °C.
A prueba de explosiones: Exia IICT6, ExdIICT6
Viscosidad media: Máx. 2000 mPa.s
Medidor de flujo Tamaño: DN10-DN200 (medidor de flujo de engranajes ovalados de 8 pulgadas)
Rango de caudal y viscosidad de engranajes ovalados
Model
Size
(mm)
Medium Viscosity (mPa. s)
0.3-0.6
0.6-2
2-200
200-1000
1000-2000
LC-10II
10
0.08-0.2
0.1-0.25
0.05-0.25
0.08-0.25
0.05-0.25
0.03-0.05
0.02-0.05
LC-10
10
0.2-0.5
0.15-0.5
0.1-0.5
0.1-0.5
0.05-0.5
0.06-0.3
0.03-0.3
0.03-0.2
LC-15
15
0.75-1.5
0.5-1.5
0.3-1.5
0.3-1.5
0.15-1.5
0.2-1.0
0.1-1.0
0.07-0.7
LC-20
20
1.5-3
1-3
0.5-3
0.5-3
0.3-3
0.4-2.1
0.2-2.1
0.15-1.5
LC-25
25
3-6
2-6
1-6
1-6
0.6-6
0.8-4.2
0.4-4.2
0.3-3
LC-40
40
7.5-15
5-15
2.5-15
2.5-15
1.5-15
2.1-10.5
1.0-10.5
0.7-7.5
LC-50
50
8-24
8-24
4.8-24
4.8-24
2.4-24
2.4-16.8
1.6-16.8
1.2-12
LC-B40(50)
40,50
6-20
6-20
4-20
4-20
2-20
2.8-14
1.4-14
1.0-10
LC-65
65
20-40
15-40
8-40
8-40
4-40
5.6-28
2.8-28
2-20
LC-80
80
30-60
20-60
12-60
12-60
6-60
8.4-42
4.2-42
3-30
LC-100
100
50-100
34-100
20-100
20-100
10-100
14-70
6-70
5-50
LC-150
150
95-190
64-190
38-190
38-190
19-190
26.6-133
13.3-133
9.5-95
LC-200
200
170-340
114-340
56-340
56-340
34-340
47.6-238
23.8-238
17-170
Accuracy
0.5
0.2
0.5
0.2
0.5
0.2
0.5
0.5
Nota: cuando la viscosidad es superior a 200 mPa.s, pertenece a un medio de alta viscosidad.
Selección de modelos
Item
Code
Description
Factory mark
LC
Oval Gear Flow
meter
Special Marking
U
With heating
jacket
G
Pipe Thread type
H
Welded type
steel flow meter
P
Nuclear purpose
P1
Nuclear purpose
with anti-shock
Functions
N
High viscosity ≥ 200 mPa. s
SP
For Food
industry
T/T1/T2
High temperature*1
Material
A
Cast iron
B/C
B= Stainless
steel 304,C=Stainless steel 316
E
Cast steel
Q
Others
Size
10-200
Flow meter sizes
from 10mm to 200mm
Special Structure
S
Flanges shrinking
K
Flanges
Expanding
II
Others
Pressure Rating
.2/
1.6Mpa
.3/
2.5Mpa
.4/
4.0Mpa
.6/
6.3Mpa
Register
A
Mechanical
pointer,6 digits totalizer ,no return to zero
A6
Mechanical
pointer ,6 digits totalizer , return to zero
BELZ-0
Digital
indicator, instant and totalized flow ,battery power,no output,Explosion
proof.
BELZ-1
Digital
indicator, instant and totalized flow ,24V DC, Pulse output,3-wire, Explosion
proof.
BELZ-2
Digital
indicator, instant and totalized flow ,24V DC, 4-20mA output,2-wire,
Explosion proof.
BELZ-3
Digital
indicator, instant and totalized flow ,24V DC, 4-20mA output,4-wire,
Explosion proof.
BELZ-4
Digital
indicator, instant and totalized flow ,24V DC, 4-20mA output, Hart, Explosion
proof.
X
Other functions
Output
BGF-I
Only for A or A6
register, Pulse output,3-wire, Explosion proof.12V DC power supply
BGF-II
Only for A or A6
register, Pulse output,3-wire, Explosion proof.24 V DC power supply
BMF
Only for A or A6
register, 4-20mA output, Explosion proof.24 V DC power supply
Accuracy
.J
High accuracy:
1.0%

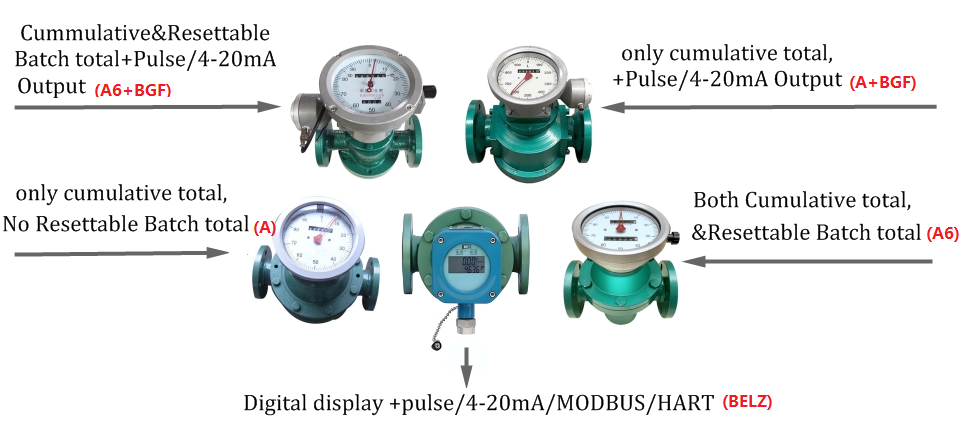

Si está confundido acerca del registro del medidor de flujo de engranajes ovalados y los tipos de salida, aquí hay una imagen para explicarlo con más detalle.
Aquí hay un video para presentar más sobre el medidor de flujo de engranajes ovalados.
¿Cómo instalar y operar correctamente un medidor de caudal de engranajes ovalados?
√ Coloque un colador delante del medidor de flujo de engranajes ovalados, asegurándose de que las flechas de dirección del flujo tanto en el colador como en el cuerpo del sensor de flujo apunten en la misma dirección que el flujo del fluido.
√ Si el fluido contiene gas, coloque un separador de gas delante del medidor.
√ Independientemente de cómo esté instalada la tubería, el eje de la rueda debe estar nivelado y el dial debe mirar hacia arriba cuando se instala el medidor.
√ Una vez que todo esté configurado correctamente, puedes girar el contador 180° o 90° para facilitar su lectura.
√ Antes de colocarlo, use una varilla blanda para girar los engranajes ovalados a mano varias veces a través de la salida. Si no puede mover el medidor, póngalo en gasolina para eliminar cualquier posible residuo de fabricación.
√ Coloque una válvula de mariposa en la entrada y una válvula de cierre en la salida. Para evitar picos de presión inesperados, flujo inverso o golpes de ariete, abra y cierre las válvulas siempre lentamente.
√ Nunca debe utilizar vapor para limpiar el medidor de flujo de engranajes ovalados.
√ Instale una línea de derivación para las aplicaciones que necesitan ejecutarse todo el tiempo.
√ Limpie bien la tubería antes de instalar el medidor. Utilice un carrete en lugar del medidor durante la limpieza para evitar que entren residuos de soldadura y otros residuos.
√ No utilice agua para medir la presión en medidores de hierro fundido o acero al carbono.
√ No exceda el caudal máximo indicado en la placa de características con la máquina en funcionamiento. Mantenga el caudal entre el 50 % y el 80 % del máximo para obtener mejores resultados.

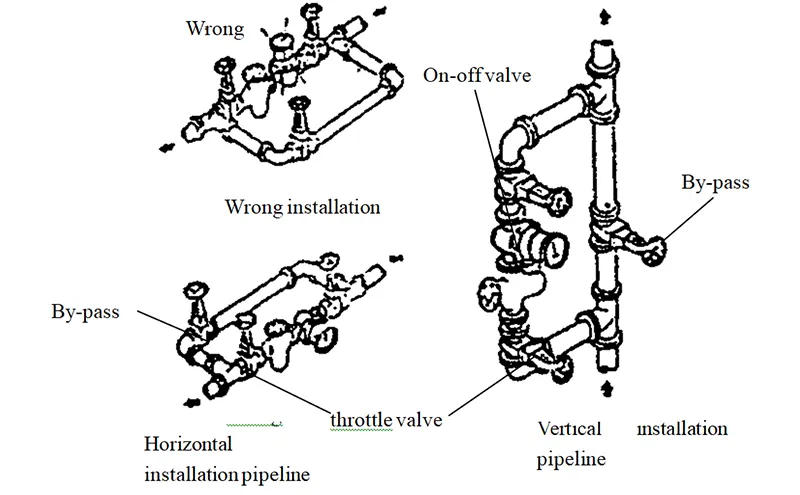

√ Si el medio es corrosivo, utilice un medidor de flujo de engranajes ovalados de acero inoxidable. √ Mire el diagrama de instalación a continuación para ver
Cómo elegir el mejor caudalímetro de engranajes ovalados
Hay tres pasos principales para elegir el mejor medidor de caudal de engranajes ovalados.
Primero, determine el tipo de fluido. Por ejemplo, si es corrosivo o tiene alta viscosidad. Esto le indicará de qué material está hecho el sensor de flujo y si necesita un medidor de flujo de alta viscosidad. Es importante recordar que los fluidos con partículas abrasivas no son seguros para usar con medidores de flujo de engranajes ovalados.
En segundo lugar, considere el tamaño de la tubería y la variedad de caudales. Elija un caudalímetro de engranajes ovalados que se ajuste al diámetro de la tubería. Es posible que deba ajustar el caudal si es demasiado alto o demasiado bajo.
Por último, indique qué tipo de salida necesita, como un registro local, un reinicio mecánico o señales electrónicas como pulso/4-20 mA/Modbus RTU/Hart.
