Por qué es importante la medición del caudal para los inhibidores de corrosión
Los inhibidores de corrosión son sustancias químicas importantes que se utilizan en la industria del petróleo y gas, el tratamiento de aguas y los procesos industriales para proteger las tuberías y los equipos de la degradación. La medición precisa del caudal garantiza:
- Dosificación precisa de inhibidor de corrosión: una dosis insuficiente genera una protección insuficiente, mientras que una dosis excesiva desperdicia productos químicos costosos.
- Eficiencia del proceso: el monitoreo del caudal en tiempo real ayuda a optimizar las tasas de inyección de inhibidores.
- Control de costos: la medición precisa del caudal evita el uso excesivo de productos químicos, lo que reduce los gastos operativos.

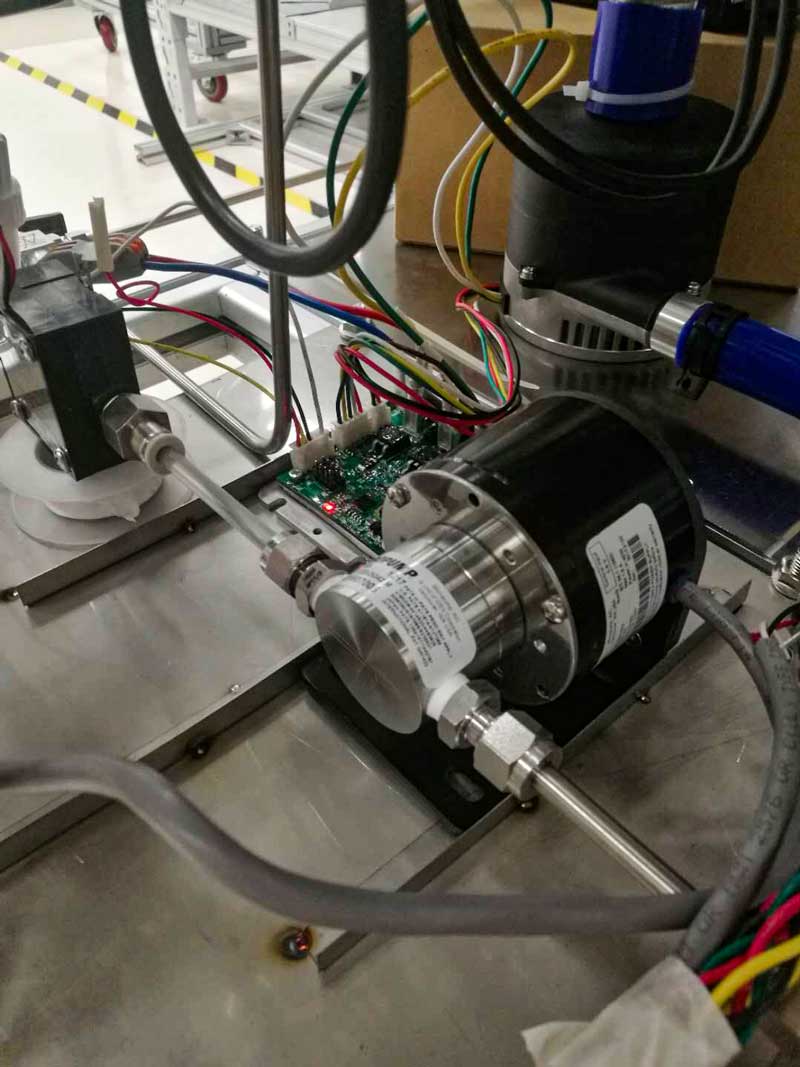

La medición precisa del caudal de inhibidor de corrosión es importante
Sin embargo, medir el flujo de inhibidor de corrosión presenta desafíos únicos: Principales desafíos de la medición:
- En estas aplicaciones se necesitan caudales extremadamente bajos (hasta 150 ml/min) y
medidores de caudal de bajo caudal .
- Alta presión del sistema (hasta 200 bar o más), para alrededor de 2900 psi o medición de flujo de alta presión, es realmente difícil para algunos medidores de flujo de plástico.
- Variaciones de la viscosidad del fluido debido a cambios de temperatura.
- Compatibilidad química: muchos medidores de flujo se degradan cuando se exponen a inhibidores agresivos, por lo que
los medidores de flujo de acero inoxidable son exigentes en estas aplicaciones.
Los medidores de caudal convencionales (
medidores de caudal de turbina ,
medidores de caudal electromagnéticos o
medidores de caudal ultrasónicos ) a menudo fallan en estas condiciones debido a una sensibilidad insuficiente a caudales bajos o limitaciones de alta presión.

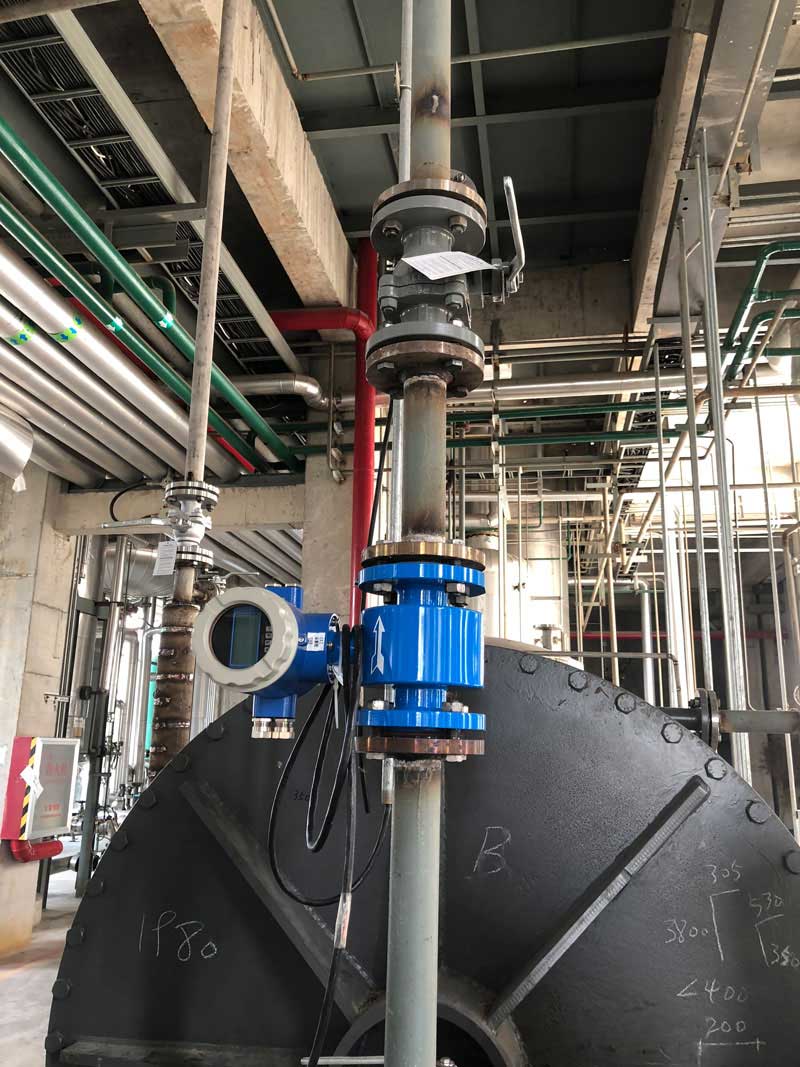

Los medidores de flujo convencionales, como los medidores electromagnéticos, fallan en la medición del flujo de inhibidor de corrosión de bajo flujo.
Medidores de flujo de desplazamiento positivo micro: la solución óptima para el flujo de inhibidores de corrosión

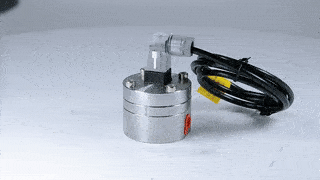

Los medidores de flujo de desplazamiento positivo (PD) micro, particularmente
los medidores de flujo de engranajes ovalados , se destacan en aplicaciones de medición de flujo de inhibidores de corrosión debido a su precisión y durabilidad.

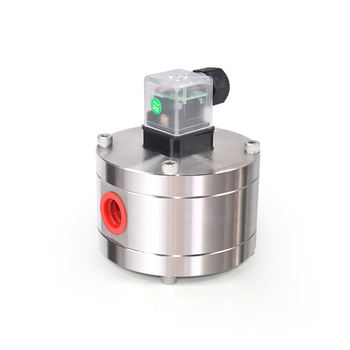

Solución óptima para la medición del caudal de inhibidores de corrosión mediante caudalímetro de engranajes ovalados

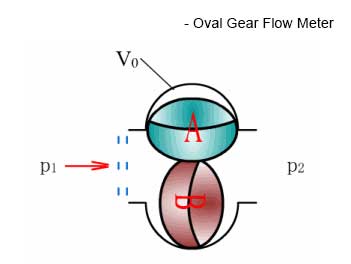

Cómo funcionan los caudalímetros de engranajes ovalados
1. El inhibidor de corrosión ingresa a la cámara de medición, impulsando la rotación de dos engranajes elípticos.
2. Las bolsas volumétricas precisas atrapan un volumen fijo de inhibidor de corrosión por rotación.
3. El movimiento del engranaje se detecta magnéticamente o mediante sensores, convirtiendo el desplazamiento en caudal.
✔ Alta precisión incluso con caudales bajos: mide caudales de hasta 1 ml/min con una repetibilidad de ±0,5 %
✔ Soporta presiones extremas: construcción robusta que soporta más de 200 bares
✔ Independiente de la viscosidad: el rendimiento se mantiene estable incluso con inhibidores de espesamiento
✔ Resistencia química: disponible en acero inoxidable 316 para medición de líquidos corrosivos
✔ No se requieren tuberías rectas antes y después del sensor de flujo del inhibidor de corrosión : el diseño compacto simplifica la instalación
Especificaciones técnicas de los medidores de flujo Micro PD para aplicaciones de inhibidores
Tabla de rango de flujo:
|
Flow meter model
|
Flow Range
|
|
LC-M2-AL
|
0.5-150 ml/min
|
|
LC-M2-SS
|
0.5-150 ml/min
|
|
LC-M5.2-AL
|
1-400 ml/min
|
|
LC-M5.2-SS
|
1-400 ml/min
|
|
LC-M5.1-AL
|
1~800ml/min
|
|
LC-M5.1-SS
|
1~800ml/min
|
|
LC-M6-AL
|
0.5~100 L/H
|
|
LC-M6-SS
|
0.5~100 L/H
|
|
LC-M9-AL
|
6~600 L/H
|
|
LC-M9-SS
|
6~600 L/H
|
|
LC-M12-AL
|
0.3~30 L/min
|
|
LC-M12-SS
|
0.3~30 L/min
|
|
LC-M25-AL
|
0.5~100L/min
|
|
LC-M25-SS
|
0.5~100L/min
|
Clasificación de presión: la presión estándar para el medidor de flujo es de 16 bar, podemos fabricar un medidor de flujo de alta presión de hasta 100 Mpa (14500 psi).
Precisión: +/-0,5 FS
Sensor de flujo Opciones de material: acero inoxidable 316 o aluminio
Señal de salida: 4-20 mA, pulso (NPN o PNP), MODBUS RTU
Rango de temperatura: -40 ~ 350 °C
Cómo seleccionar el medidor de flujo adecuado para inhibidores de corrosión
Al elegir un medidor de flujo micro PD para inhibidores de corrosión, considere:
- Rango de flujo: proporcione su rango de flujo a silverinstruments.com
- Compatibilidad química: verificar que los materiales humedecidos resistan la degradación
- Clasificación de presión: asegúrese de que el sensor de flujo supere la presión máxima del sistema
- Sensibilidad de flujo mínima: debe detectar el caudal más bajo esperado
- Certificaciones – ATEX para zonas peligrosas
-Salida- qué tipo de salida desea, salida digital o salidas analógicas
Conclusión:
Los pequeños medidores de caudal de desplazamiento positivo brindan una precisión inigualable en la medición del caudal de inhibidores de corrosión.
Para sistemas de inyección de inhibidores de corrosión, los pequeños caudalímetros de desplazamiento positivo ofrecen una precisión inigualable en condiciones de alta presión y bajo caudal. Su diseño robusto, su resistencia a productos químicos agresivos y su capacidad para medir volúmenes minúsculos los convierten en la solución ideal para un rendimiento fiable y duradero.
Al invertir en un medidor de flujo de engranajes elípticos de precisión, los operadores garantizan una dosificación óptima de inhibidores, reducen el desperdicio de productos químicos y prolongan la vida útil de los activos, lo que genera un retorno de la inversión medible a través de una mejor prevención de la corrosión.
