Un caudalímetro magnético de aguas residuales es un caudalímetro electromagnético. Se aplica un campo magnético al tubo del caudalímetro, lo que provoca una diferencia de potencial en función de la velocidad del caudal del tubo en ángulo recto...
El medidor de flujo para aguas residuales utiliza el principio de inducción electromagnética para medir el flujo de aguas residuales en la tubería, es un medidor de flujo electromagnético. Todos los líquidos conductores se pueden medir b...
El caudalímetro electromagnético para agua es un instrumento que mide el caudal volumétrico de agua conductora mediante la ley de inducción electromagnética de Faraday. El agua conductora fluye por un tubo de medición no magnético perpendicular al campo magnético, y la fuerza electromotriz inducida, proporcional al caudal, se genera en dirección perpendicular a la dirección del agua. La dirección de la fuerza electromotriz se determina mediante la regla de la mano derecha. La fuerza electromotriz inducida se detecta mediante dos electrodos en contacto directo con el agua, y el agua magnética se transmite al amplificador a través del cable, donde se convierte en una señal de salida unificada. El tubo de medición del caudalímetro electromagnético está equipado con bobinas de excitación, y la corriente de excitación es proporcionada por el convertidor de flujo electromagnético. La corriente de excitación genera un campo magnético y pasa a través del tubo de medición.
Usos del medidor de flujo de agua magnético
El medidor de flujo magnético para agua está activo en muchos campos, como petróleo, gas, tratamiento de agua y industrias petroquímicas, fibra química, alimentos, papel, azúcar, minería y metalurgia, suministro de agua y drenaje, protección del medio ambiente, conservación de agua e ingeniería hidráulica, acero y otros campos industriales. Sensor de flujo magnético para aguas residuales, medidor de flujo magnético para aguas residuales, medidor de agua potable de tipo electromagnético para saneamiento, desagües, medidor de flujo de agua magnético para medir el flujo de alcantarillado, agua con ácido bórico, medidor de flujo de agua ácida, medidor de flujo de agua electromagnético utilizado en proyectos de purificación de agua doméstica, medidor de agua industrial de flujo gravitacional, medidor de agua ambiental, transmisor de flujo magnético para agua dulce de caldera, medidores de flujo de agua de caldera, agua condensada, medición de flujo de agua blanda, medidor de flujo de agua fría, aguas residuales, instrumentos de medición de flujo de agua de alcantarillado, medidor de flujo de agua magnético para agua de mar, medidor de agua de flujo magnético para AGUA-SALES, solución acuosa, mezcla de amina + agua, consumo de agua potable, medidor de flujo de agua en lodo (agua + hidróxido de aluminio), agua DI + ácido sulfúrico al 15% de concentración, agua DI + ácido fosfórico al 15% de concentración, medidor de flujo de agua caliente, agua caliente condensada, medidor Mag para agua de servicio, medidor de flujo electromagnético para agua mezclada con alcalina, medidor de flujo EM para agua de puesta a tierra, dispositivo de medición de flujo de tipo electromagnético para agua de alimentación, agua destilada Medición de caudal, medición de caudal de agua y poliuretano, medidor de caudal de agua para productos químicos CIP/agua RO/extracto de té, medidor de caudal de agua tipo EM de agua normal, sensores magnéticos de caudal de agua para obras hidráulicas de ríos, agua combinada con cal, medidores de agua para riego, agua con suspensión de pulpa diluida, etc.

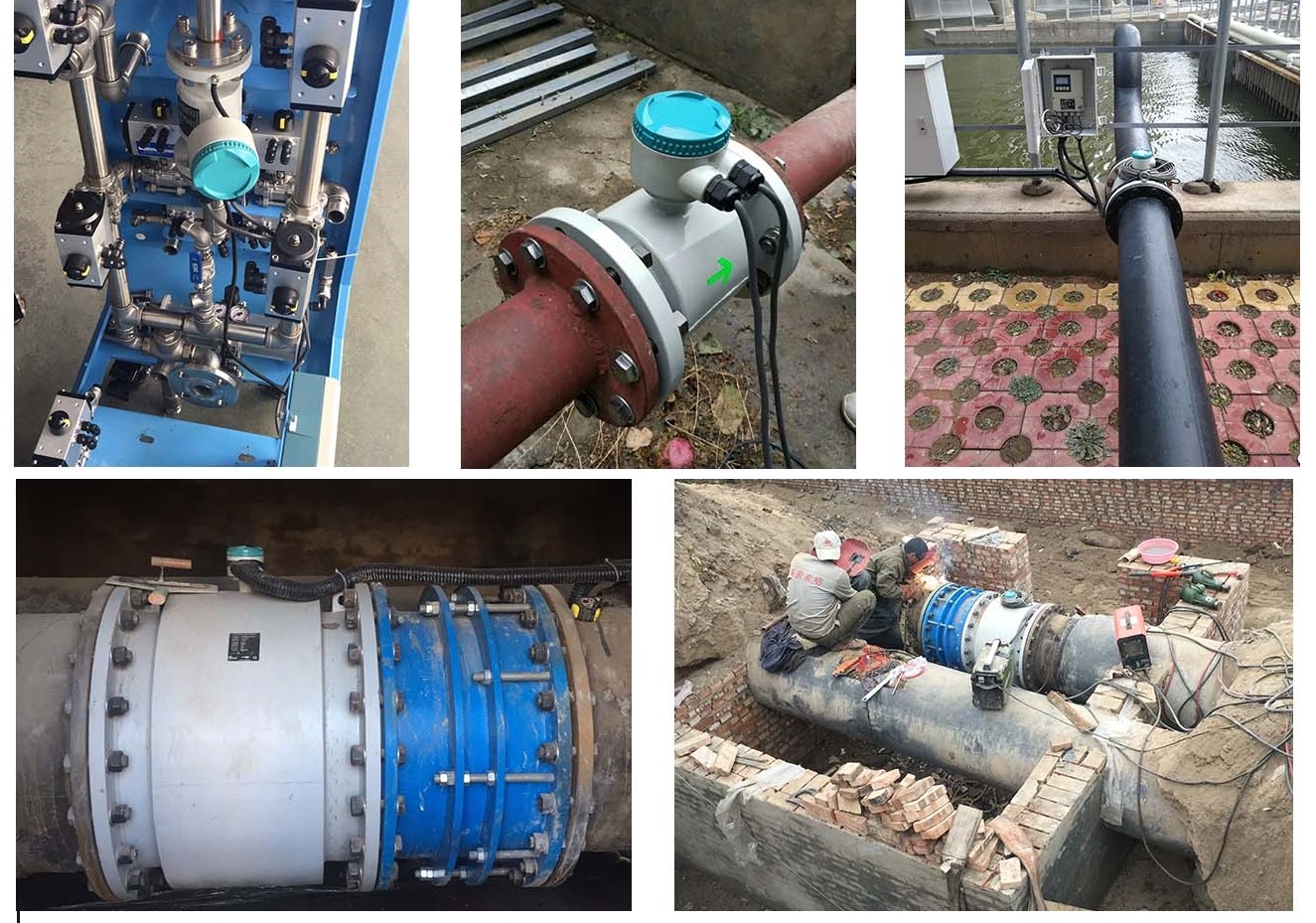

Amplias aplicaciones del medidor de flujo magnético.
Rendimiento principal del medidor de caudal de agua tipo magnético
a. Sensor de flujo EM sin obstrucciones: El sensor de flujo magnético no es fácil de bloquear y se puede utilizar para medir el agua de lodos industriales, aguas residuales, aguas residuales, etc.
b. Sin pérdida de presión: tubo sensor de medidor de flujo magnético suave sin pérdida de presión y el efecto de ahorro de energía es notable.
c. El caudalímetro magnético no afecta significativamente los cambios de densidad, viscosidad, temperatura, presión ni conductividad del agua, y su precisión es alta. El caudalímetro EM puede medir el caudal tanto en sentido directo como inverso.
d. El sensor de flujo magnético no tiene partes móviles, adopta una excitación de onda rectangular de baja frecuencia, no se ve afectado por la frecuencia de energía ni por diversas interferencias de campos electromagnéticos dispersos en el sitio y funciona de manera estable y confiable.
e. La relación de rango es amplia, 20:1, lo que permite rastrear completamente el flujo de agua y medir con precisión el flujo pequeño de agua, y el rango de ajuste del caudal a escala completa es amplio.
f. Los requisitos para la sección de tubería recta frontal son menores cuando se instala un medidor de flujo de agua de tipo magnético: aguas arriba ≥ 5D, aguas abajo ≥ 2D, D es el diámetro de la tubería.
g El sensor de flujo magnético se puede instalar de forma flexible: el medidor de flujo de agua magnético se puede instalar horizontal, vertical y oblicuamente.
h. El medidor de flujo de agua tipo magnético tiene una estructura simple, una instalación conveniente y un bajo costo de mantenimiento.
i. El transmisor de flujo magnético funciona digitalmente, de modo que los datos se pueden registrar en un sistema informático o PLC, y puede medir tanto agua limpia como sucia (no depende de partículas en el agua para funcionar);

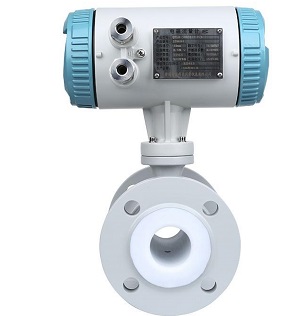

Medidor de caudal de paso completo, sin pérdida de presión, sin partes móviles.
Precauciones al instalar y utilizar el caudalímetro electromagnético de agua
(1) El agua de lodos industriales generalmente contiene una gran cantidad de medios abrasivos, y el sensor de flujo magnético se instala mejor en posición vertical. (2) El sensor de flujo de agua magnético no se puede instalar en una tubería que pueda vibrar libremente. (3) La conexión a tierra del sistema debe ser confiable. (4) El tubo de medición del medidor de flujo de agua de tipo electromagnético debe estar completamente lleno de agua; (5) Selección del medidor de flujo electromagnético: se debe comprender el tipo de agua para seleccionar razonablemente el material de revestimiento del sensor, el material del electrodo, etc. (6) La conductividad del agua de medición debe ser ≥5 pS/cm, especialmente para medir el flujo de agua blanda, agua desmineralizada o agua condensada;
Especificaciones técnicas del medidor de caudal de agua magnético
●El medidor de flujo magnético para agua tiene muchos tamaños de dial, tamaño de medidor de flujo de agua solicitado normalmente: 3/8 pulgadas, 1/2", 3/4 pulgadas, DN, 1-1/2"; DN25, medidor de agua magnético de 2 pulgadas, 3 pulgadas, medidor de flujo de agua magnético de 4 pulgadas, medidor de flujo de agua EM de 5", 6 pulgadas, medidor de agua electromagnético de 8 pulgadas, 200 mm, medidor magnético de 10 pulgadas, medidor de flujo magnético de paso completo de 12 pulgadas, 14 pulgadas, 1000 mm, etc. ●Clase de precisión: clase 0,5 ●Rango de temperatura del agua medida: -30 ~180 °C, se puede convertir en medidor de flujo magnético de agua caliente o medidor de flujo de agua fría; ●Presión de trabajo del medidor de flujo magnético: PN16, PN25, PN40, ANSI150LB, 300#., etc., el medidor de flujo de agua magnético de alta presión puede ser personalizado por SILVER AUTOMATION INSTRUMENTS. ●El rango de velocidad del agua se puede medir con un medidor de flujo magnético: el rango de medición del flujo corresponde al rango de velocidad de 0,1 a 15 m/s ●Fuente de alimentación: 85~256 V CA, 45~63 Hz, 24 V CC, medidor de flujo de agua magnético alimentado por batería ●Longitud de la sección de tubería recta antes y después del medidor de flujo EM: aguas arriba ≥5D, aguas abajo ≥2D. ●Conexión de proceso: Brida ASME, ANSI, JIS, DIN, oblea, tornillo, rosca, BSP o NPT, medidor de flujo de tipo magnético de inserción o tri-clover; ●Consumo total de energía del convertidor de flujo magnético: Menos de 20 W ●Temperatura ambiente: -25 °C ~60 °C ●La fábrica de medidores de flujo magnético puede proporcionar medidores de flujo magnético de tipo a prueba de explosiones, zonas de áreas peligrosas 2.Categoría 2.Exd IIB T4; ●El transmisor de flujo de agua magnético electrónico puede tener corriente de 4-20 mA, salidas de frecuencia, MODBUS RTU, HART o PROFIBUS-DP, GPRS;
Conclusión
Todos sabemos que los medidores magnéticos de caudal de agua son mucho más difíciles de usar que de fabricar. Por ello, en la medición de aguas residuales, aguas residuales y lodos industriales, nos centramos principalmente en dos aspectos: la fiabilidad y la precisión de los medidores EM. La fiabilidad del instrumento incluye la calidad del instrumento y su facilidad de mantenimiento. En los últimos años, la práctica ha demostrado que el medidor magnético de caudal de agua se ha convertido en nuestro instrumento de medición preferido y popular para la medición de aguas residuales, pulpa, agua salada, agua de mar, aguas residuales, soluciones químicas, tratamiento de aguas, aguas ácidas, agua de mar, aguas subterráneas, aguas corrosivas, agua de pozo, agua de río y agua contra incendios, gracias a su excelente relación calidad-precio. Creemos que el desarrollo de la tecnología de medición de caudal de agua, especialmente el desarrollo y la aplicación continuos de diversos medidores magnéticos, proporcionará una base más sólida para la medición precisa de aguas industriales, ampliando así las perspectivas.
