Medidor de caudal de inserción de aire comprimido

Caudalímetro de inserción para medir aire comprimido: una opción cómoda y rentable

Al instalar un caudalímetro en un sistema de aire comprimido, la primera reacción de muchos es cortar una sección de la tubería e instalar uno en línea con conexión de brida o rosca. Sin embargo, en los últimos años, cada vez más fábricas han empezado a utilizar caudalímetros de inserción, especialmente para medir aire comprimido. ¿A qué se debe esto?

¿Por qué los clientes quieren comprar un medidor de flujo de inserción para aire comprimido?

Los clientes prefieren utilizar un medidor de flujo de inserción para aire comprimido debido a su fácil instalación.

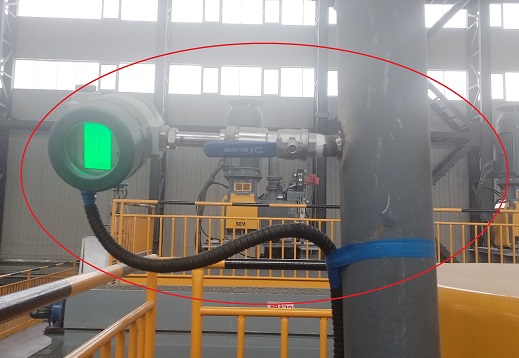

Una característica de los sistemas de aire comprimido es que las tuberías suelen estar instaladas y la producción no puede detenerse. Si se corta y se vuelve a soldar la tubería solo para instalar un sensor de caudal de aire comprimido en ese momento, las pérdidas por la parada de la producción serán mucho mayores que las del caudalímetro. La mayor ventaja de los caudalímetros insertables es que pueden instalarse en línea: perforando un orificio en la tubería e insertando la sonda, se puede apretar el tornillo y utilizar sin afectar la producción. Son especialmente adecuados para proyectos de renovación o para instalaciones con tuberías antiguas que no se atreven a realizar modificaciones importantes.

¿Por qué la gente prefiere los medidores de flujo de aire de inserción a las sondas en línea?

El primero es económico, lo que no solo ahorra el costo total del transmisor de flujo de aire, sino que también reduce considerablemente los costos de instalación. No es necesario cortar tuberías, acoplar bridas ni grúas; dos operarios pueden manejarlo en medio día.
La segunda es la baja pérdida de presión, con solo una sonda y casi sin bloqueo por el viento, lo que lo hace particularmente amigable para los sistemas de aire comprimido que ya están "cortos de aire".
La tercera es la flexibilidad. Si se instala en este tubo hoy y el sistema se renueva mañana, se puede seguir utilizando quitando y reemplazando el tubo.
Tenga en cuenta:
Sin embargo, no todas las tuberías son compatibles con medidores de flujo de aire de inserción, como las de 1/2", 3/4" y 1", que no son compatibles con medidores de flujo de aire enchufables. Si se selecciona un medidor de flujo térmico de inserción, se pueden usar tuberías con un diámetro de 2 pulgadas o más, como tuberías de aire comprimido de 3 o 4 pulgadas; si se selecciona un medidor de flujo de vórtice, la sonda de vórtice insertada solo se puede usar para secciones de tubería grandes de 6 pulgadas o más.

Dos medidores de flujo de inserción de uso común para aire comprimido

Actualmente existen dos métodos principales para medir el aire comprimido:

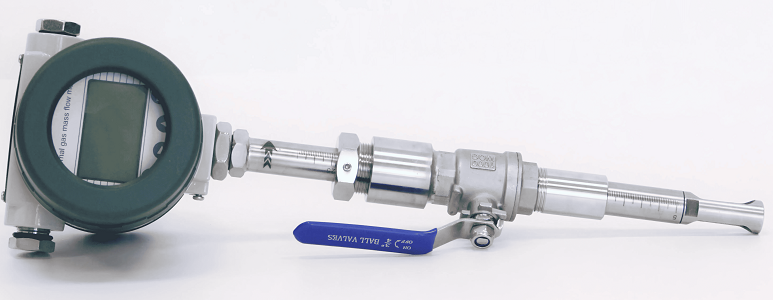

Caudalímetro másico térmico de inserción:

Medidor de caudal másico térmico de inserción

El medidor de caudal másico térmico calcula el caudal mediante el calentamiento y la medición de temperatura con una sonda. Su ventaja reside en su amplio rango, que permite medir con precisión desde vientos suaves hasta fuertes. Además, la sonda no se ve afectada por vibraciones, lo que lo hace ideal para situaciones donde el flujo de aire a la salida de la estación de compresión de aire es inestable. La desventaja es su sensibilidad al polvo y a las manchas de aceite, y si la parte trasera del compresor de aire no se trata adecuadamente, la sonda es propensa a ensuciarse. La buena noticia es que el medidor de caudal másico térmico de inserción y el medidor de caudal másico térmico en línea tienen la misma precisión.

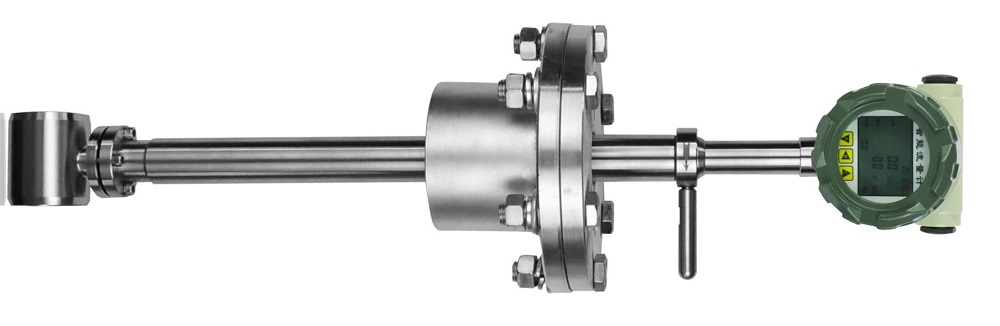

Caudalímetro de vórtice de inserción:

Medidor de flujo de vórtice de inserción

El caudal se calcula en función de la frecuencia de vórtice detrás de la sonda. Es robusto y resistente a la suciedad, y las manchas de aceite y el vapor de agua no lo afectan mucho. Su precio suele ser inferior al de las bombas de calor tradicionales. Sin embargo, presentan problemas de vibración. Si el compresor de aire o la tubería vibran mucho, la medición puede presentar una variación. El rango también es más estrecho que el del tipo de calor y puede medir bien con vientos fuertes, pero puede perder precisión con vientos suaves. Sin embargo, el caudalímetro de vórtice de inserción tiene menor precisión que el de vórtice en línea.

¿Cual es el precio del medidor de caudal de aire comprimido de inserción?

El precio del sensor de flujo de vórtice de inserción, fabricado en China, oscila entre 1000 y 2000 USD, dependiendo del material, el tamaño de la tubería de aire y la función del medidor de flujo.

Mientras que para el medidor de flujo másico térmico de inserción, el costo comienza desde $ 900.

En general, en el ámbito del aire comprimido, a menos que se trate de una tubería nueva o un proyecto rentable, los medidores de flujo de aire comprimido de inserción suelen ser una opción más práctica. Son como un estetoscopio para un "médico de tuberías", que puede diagnosticar problemas del sistema sin cirugía. Para la mayoría de las fábricas, son suficientes, fáciles de usar y sin complicaciones.
