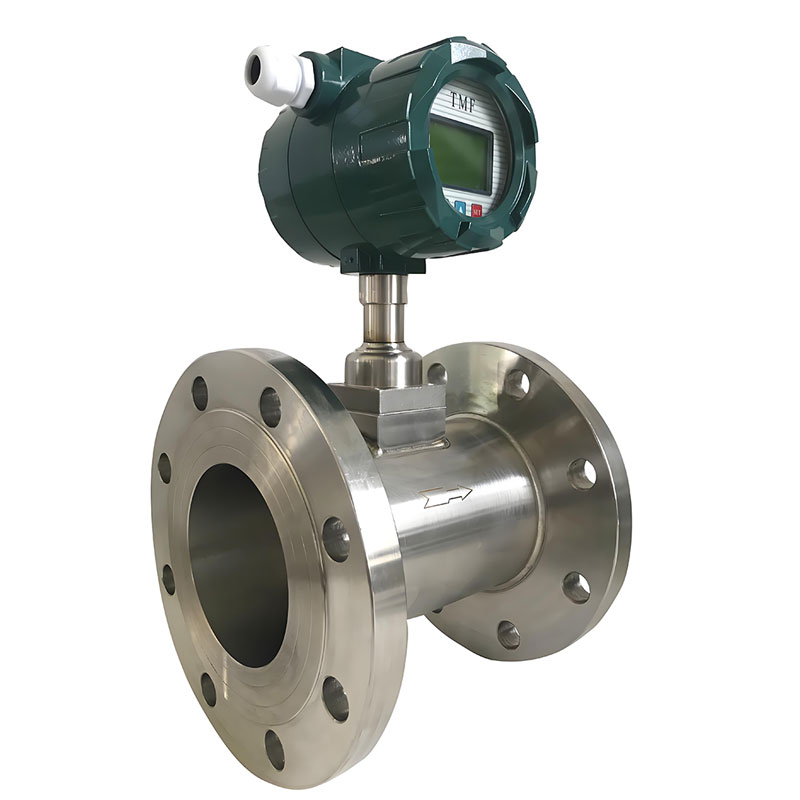

Medidor de caudal de aire comprimido de 8”

¿Qué es un medidor de caudal de aire comprimido de 8"?

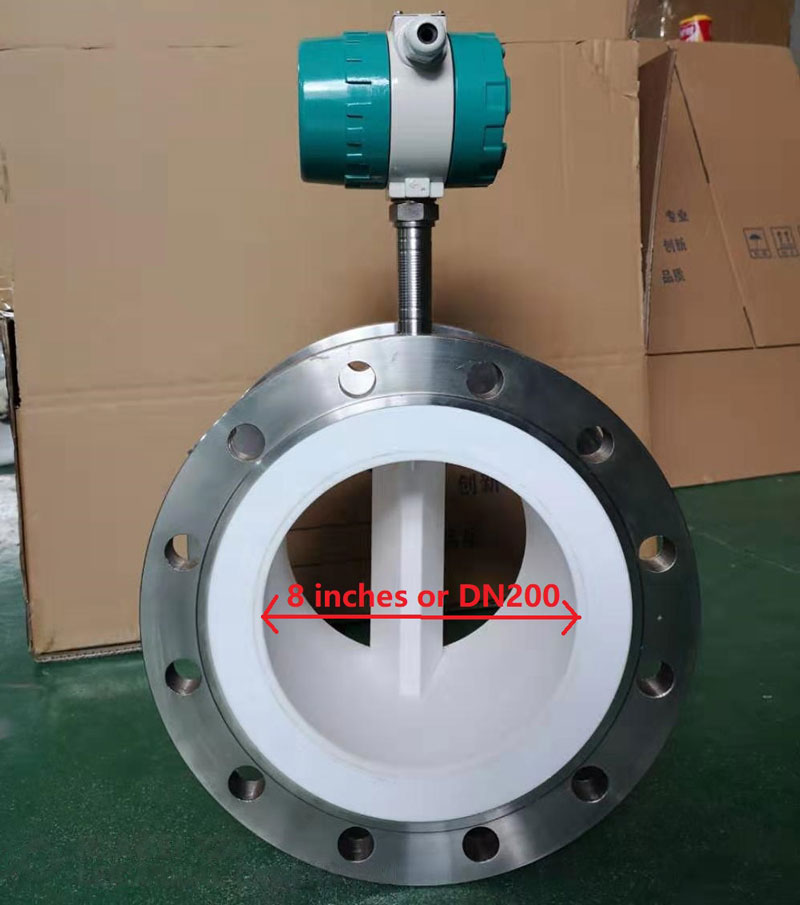

Medidor de flujo de aire comprimido de 8 pulgadas

Un medidor de flujo de aire comprimido de 8 pulgadas es un instrumento de medición de flujo con un diámetro interno de DN200 (aproximadamente 200 milímetros u 8 pulgadas), diseñado específicamente para monitorear y medir el flujo instantáneo y acumulado de aire comprimido, normalmente en tuberías de 8 pulgadas. Como importante equipo de medición de flujo de aire que conecta la tubería principal, se adapta a plantas industriales con alta presión y alto flujo de aire, lo que proporciona una base clave para la gestión energética, la contabilidad de costos y la optimización del sistema mediante datos de medición precisos. Este tipo de sensor de flujo de aire con dial de 200 mm se instala generalmente directamente en la tubería principal y sus resultados de medición influyen directamente en la evaluación del consumo energético y el análisis de la eficiencia de los equipos de la fábrica.

La importancia y la aplicación del medidor de flujo de aire comprimido de 8 pulgadas

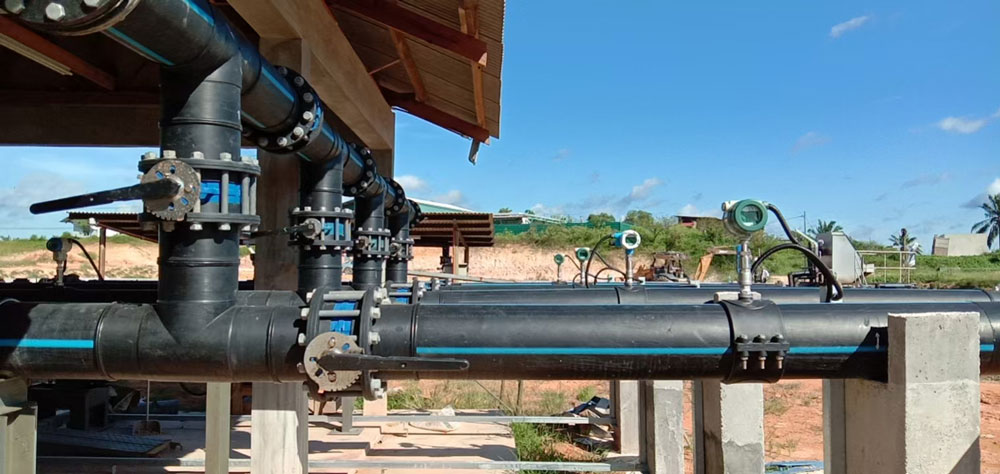

Amplias aplicaciones del medidor de caudal de aire comprimido industrial de 8”

En muchos sistemas industriales de fábricas, el aire comprimido es una fuente de energía y un medio de proceso común, y su consumo representa una proporción significativa del consumo energético de la empresa. La importancia de un caudalímetro de 8 pulgadas como dispositivo de medición de tuberías principales radica en:

• Control de costos de energía: mida con precisión la cantidad total de aire comprimido utilizado, apoye la auditoría energética y el reparto de costos.
• Monitoreo de fugas del sistema : Identifique fugas en tuberías a través de fluctuaciones anormales de flujo para reducir el desperdicio de energía.
• Gestión de la eficiencia del equipo: proporciona una base de datos para el control del grupo de compresores de aire y la vinculación del secador.
• Garantía de seguridad de procesos: garantice un suministro de gas estable para enlaces de proceso críticos, como pulverización y transporte neumático.

Aplicaciones típicas del medidor de caudal de aire comprimido de 8 pulgadas

-El principal gasoducto de suministro de gas para industrias manufactureras como la automotriz, la siderúrgica y la química.

-La medición total de entrada del sistema centralizado de suministro de gas en el parque industrial.

-La red de tuberías principales de salida y de tuberías de distribución derivadas de la estación de compresión de aire.

-Escenarios de suministro de gas que requieren liquidación comercial o contabilidad departamental independiente.

Los principales tipos de medidores de caudal de aire comprimido de 8 pulgadas

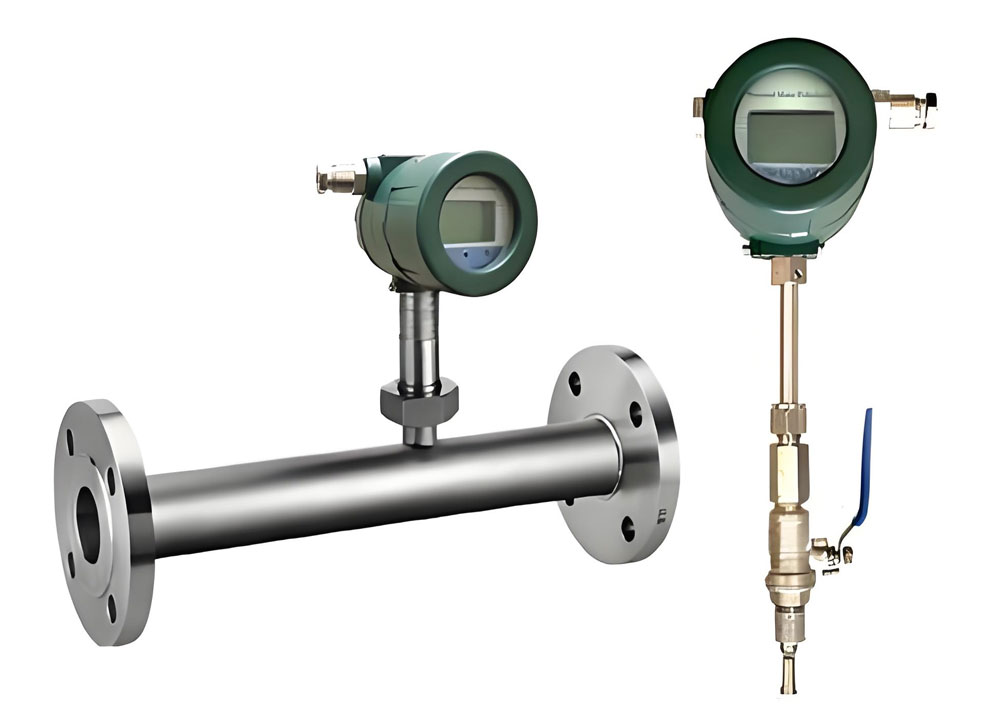

Medidor de flujo de aire comprimido de 8” en línea y de inserción - tipo masa térmica

Caudalímetro de gas térmico n.° 8” para aire comprimido

El medidor de flujo térmico se basa en el principio de intercambio de calor cuando el fluido fluye a través de un sensor térmico, midiendo directamente el caudal másico de gas sin compensación de temperatura y presión, especialmente adecuado para tuberías de gran diámetro y condiciones de bajo caudal.

• Tipo de conexión de brida: se instala directamente entre las bridas de la tubería, con alta precisión de medición (hasta ± 1%) y pérdida de presión extremadamente baja, adecuado para la medición estable a largo plazo de las tuberías principales.
• Caudalímetro de aire comprimido de inserción de 8": Se instala a través de las aberturas de las tuberías, normalmente con boquillas de 3/4". Su coste es mucho menor en comparación con el caudalímetro de aire DN200 con brida en línea, pero mantiene la misma precisión que el de tipo brida (aproximadamente ±1,5%).

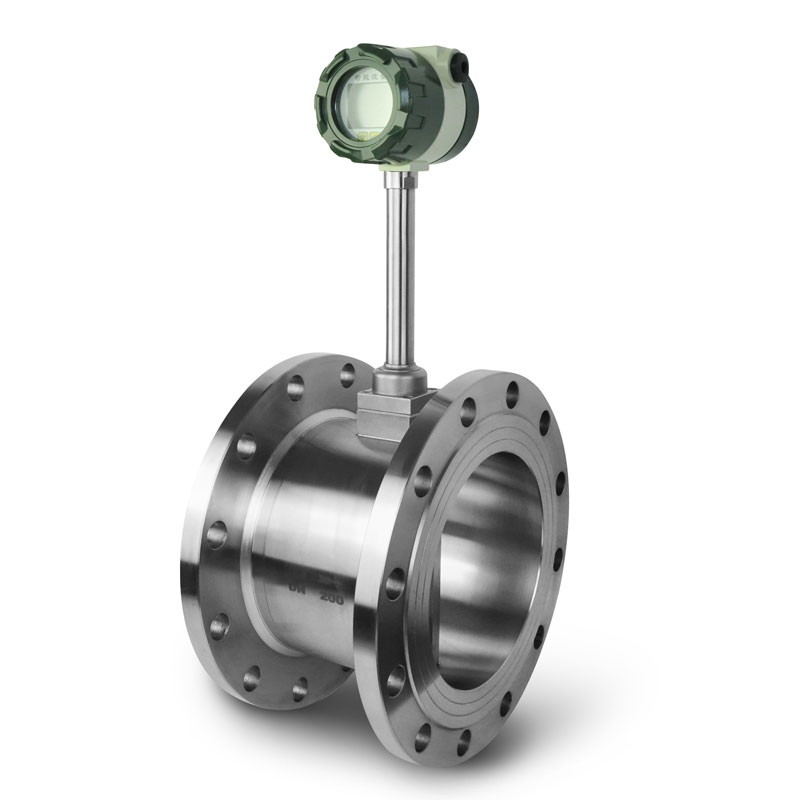

Medidor de caudal de vórtice de 8” para aire comprimido

Caudalímetro Vortex de 8 pulgadas para aire comprimido

El caudalímetro de vórtice calcula el caudal volumétrico detectando la frecuencia de vórtice generada al pasar el aire a través de un cuerpo romo. Combinado con sensores de temperatura y presión integrados para la compensación de la medición del aire en tiempo real, puede generar datos precisos del caudal de aire comprimido en condiciones estándar.

• -Características: Estructura fuerte, resistencia a alta presión, adecuado para sistemas de aire comprimido con grandes fluctuaciones o clasificación de alta presión.
• -Aplicabilidad: Adecuado para situaciones con cambios frecuentes de presión y sensibilidad a los costos, la precisión después de la compensación puede alcanzar ± 1,5%.
• - El sensor de flujo Vortex tiene un sensor de temperatura y presión incorporado, que puede indicar la temperatura del aire comprimido, la presión, el flujo de operación y la información de flujo normal en una sola pantalla.

Especificaciones técnicas del medidor de caudal de aire comprimido de 8”

¿Cuál es el precio del medidor de flujo de aire comprimido de 8 pulgadas?

La diferencia de precio de los medidores de flujo de 8 pulgadas es significativa, determinada principalmente por los siguientes factores:

Marca y calidad : Las marcas internacionales líderes (como Emerson y Siemens) suelen tener precios que oscilan entre 4000 y 10 000 USD; el precio de un caudalímetro de aire comprimido de 8” confiable en China (https://www.silverinstruments.com/product/flow-measurement/) oscila entre 1000 y 3000 USD. Contáctenos en silverinstruments.com para obtener un caudalímetro de aire comprimido de 8” a bajo precio.

- Principio de medición : Los medidores de flujo térmico son generalmente entre un 30% y un 50% más caros que los medidores de flujo de vórtice debido a su tecnología compleja.

Configuración de funciones : Las características adicionales como compensación de temperatura y presión, protocolos de comunicación (como Modbus, HART), certificación a prueba de explosiones (medidor de flujo de gas ATEX) y certificados de calibración de talleres de calibración de terceros de alta precisión aumentarán el precio.

- Método de instalación : La conexión de brida es más costosa que el transmisor de flujo de aire de inserción de 8”, pero tiene una mejor estabilidad a largo plazo.

¿Cómo elegir correctamente un medidor de caudal de aire comprimido de 8” ?

Estrategia de selección sugerida: Considere exhaustivamente los requisitos de precisión, las limitaciones presupuestarias y los costos de mantenimiento a largo plazo. Para nodos clave en la gestión energética, se recomienda elegir caudalímetros de vórtice térmicos o compensados de alta precisión. Para escenarios de monitoreo general, se pueden seleccionar caudalímetros de vórtice de fabricación nacional con alta rentabilidad.

A través de una selección y aplicación razonables, el medidor de flujo de aire comprimido de 8 pulgadas no solo es una herramienta de medición industrial, sino también un soporte técnico importante para que las empresas logren una gestión energética refinada y promuevan el desarrollo sostenible.
