¿Qué es un medidor de flujo másico de aire y cuál es su costo?

Para procesos industriales, sistemas de climatización (HVAC) y la gestión del aire comprimido, es fundamental conocer la cantidad de aire utilizado y encontrar instrumentos de medición de caudal adecuados para detectar el flujo de aire con precisión. Un sensor de caudalímetro másico de aire proporciona lecturas precisas independientemente de los cambios de temperatura o presión. Esto lo convierte en un dispositivo importante para edificios o fábricas modernas que buscan reducir el consumo de energía y aumentar la eficiencia de sus procesos.

¿Por qué necesitamos un medidor de flujo másico de aire?

Cada vez más empresas y fábricas en todo el mundo se dan cuenta de la importancia de medir con precisión el caudal de aire. Sin una medición y monitorización correctas del caudal de aire, muchas fábricas se enfrentarán a numerosos problemas, como el desperdicio de energía, procesos de producción ineficientes y la dificultad de detectar fugas en los sistemas de aire comprimido. Los medidores de caudal de aire permiten a los ingenieros de instrumentación supervisar la situación en tiempo real, lo que puede ayudar a las fábricas a reducir costes hasta en un 30 % al detectar fugas y optimizar el funcionamiento del sistema.
Un medidor digital de flujo másico de aire proporciona datos en tiempo real que ayudan a planificar el mantenimiento. Los ingenieros de instrumentación pueden detectar problemas antes de que se conviertan en costosas averías al supervisar los patrones de flujo. Además, el cumplimiento normativo en sectores como el farmacéutico, el procesamiento de alimentos y la fabricación de semiconductores exige constancia escrita de los caudales de aire, por lo que estos sensores de flujo de aire son tan importantes para el control de calidad.

¿Cómo funciona un medidor de caudal másico?

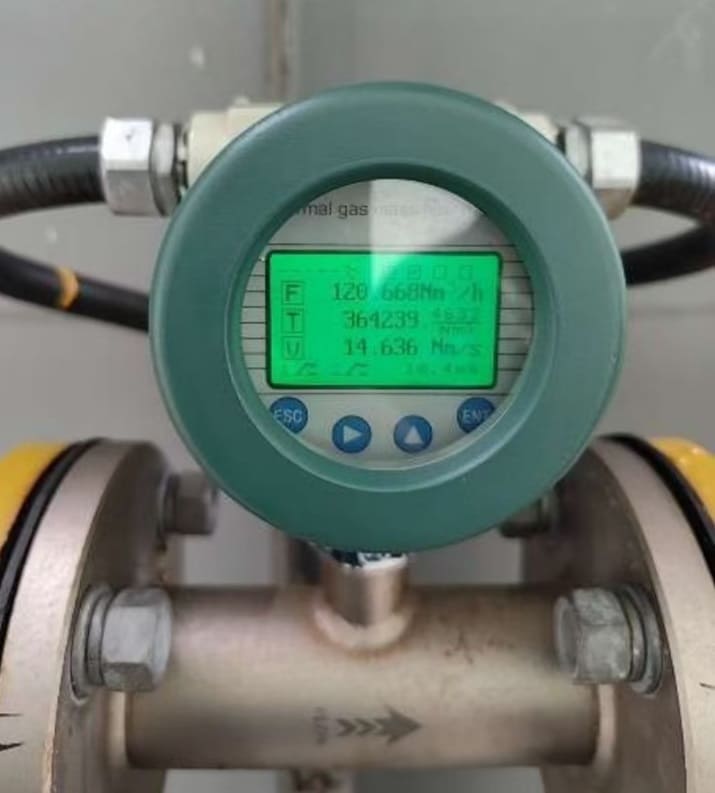

El medidor de flujo másico térmico para aire es el método más común para medir el aire. Esta herramienta funciona desplazando el calor de un lugar a otro. El sensor cuenta con dos elementos sensores de temperatura: uno calentado y otro no. El elemento calentado pierde calor a medida que el aire pasa a su alrededor, lo que hace que ambos sensores registren temperaturas diferentes. La cantidad de calor que se pierde está directamente relacionada con el caudal másico del aire.
Este medidor de flujo de aire por dispersión térmica ofrece varias ventajas: mide directamente el caudal másico sin necesidad de compensar la presión ni la temperatura, es muy preciso en un amplio rango de caudales y funciona correctamente incluso con presiones de aire muy bajas. El medidor de flujo másico térmico para aire comprimido funciona con el mismo principio y proporciona lecturas precisas en la medición de aire comprimido a alta presión.

¿Dónde utilizar un medidor de caudal másico para aire y aire comprimido?

Muchas industrias utilizan medidores de flujo másico para aire comprimido . Estos medidores de aire ayudan a las fábricas a conocer con precisión sus redes de aire comprimido y de distribución, detectando a tiempo dónde se utiliza aire o energía de aire comprimido sin autorización o donde no se utiliza eficientemente. En la fabricación de semiconductores, la medición y el control precisos del flujo de aire son importantes para mantener la calidad de los productos durante el procesamiento de obleas.
La medición del flujo de masa de aire es muy útil para los sistemas HVAC porque ayuda a los administradores de edificios a optimizar la cantidad de aire fresco que ingresa y a mantener la calidad del aire dentro del edificio según los estándares.
Las plantas de procesamiento químico necesitan datos precisos de medición del caudal de aire para controlar la combustión y garantizar que la proporción de combustible y aire sea la correcta, lo que maximiza la eficiencia y reduce las emisiones y la pérdida de energía. Las mediciones validadas del caudal de aire son necesarias en las salas blancas farmacéuticas para mantener los entornos clasificados conforme a las normas GMP.

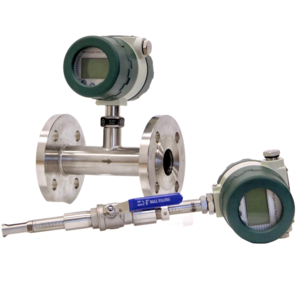

Detalles técnicos del uso de un medidor de flujo másico térmico para aire

Al comprar un nuevo medidor de caudal másico para aire, es importante conocer sus especificaciones técnicas. La mayoría de los medidores de caudal másico térmicos modernos pueden medir caudales bajos, de 0 a 10 sccm a 0 a 10 000 SCFM, con una precisión de ±1 % de la lectura más ±0,5 % del fondo de escala. Este principio de medición permite detectar el caudal a muy baja presión.
El medidor de flujo másico térmico para aire suele funcionar en un rango de -40 °C a 300 °C, y las presiones nominales pueden variar desde condiciones de vacío hasta 500 PSI para ciertos usos. El tiempo de respuesta suele ser inferior a un segundo, lo que permite a los ingenieros de instrumentación controlar los procesos en tiempo real. Las salidas digitales incluyen MODBUS RTU y HART; también cuentan con señales analógicas de 4-20 mA y salidas de pulsos. Esto facilita la conexión a sistemas SCADA, DCS, PLC y plataformas de gestión de edificios.

Otra tecnología de flujo para medir el flujo másico de aire

Hay algunas otras opciones, pero la tecnología térmica es la más popular.

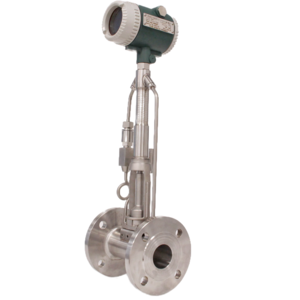

Medidor de flujo de vórtice para medir el flujo másico de aire

Los medidores de flujo Vortex pueden medir el flujo másico de aire o aire comprimido, pero necesitan sensores externos de presión y temperatura para calcular el medidor de flujo másico de aire, también necesita condiciones de flujo estables y umbrales de velocidad mínima, no es adecuado para aire de baja presión y bajo flujo.

Rotámetros de tubo metálico para medir el caudal másico de aire

Los rotámetros de tubo metálico (medidores de caudal de área variable) son una tecnología de flujo antigua y clásica que requiere condiciones de temperatura y presión del aire bastante estables para obtener lecturas precisas de caudal másico. Son fáciles de usar y económicos, pero en su fabricación, la temperatura y la presión son valores fijos. Si la temperatura y la presión del aire o del aire comprimido varían durante el uso, los valores medidos no serán muy precisos.

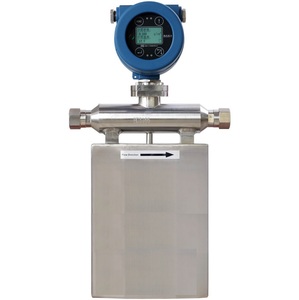

Medidor de caudal másico de aire Coriolis para aire

Los caudalímetros Coriolis son los más precisos del mercado, con una precisión de ±0,5 % de la lectura para gas y aire. Miden el caudal másico real con gran repetibilidad. Sin embargo, su elevado coste inicial los hace demasiado caros para la mayoría de las aplicaciones de medición de aire. Suelen emplearse únicamente para el control de procesos críticos, donde la precisión compensa. Sin embargo, no son adecuados para la medición de aire a baja presión.

Productos relacionados

Thermal mass Flow meter for air	Vortex Flow meter for air
Rotameter for air	Coriolis Flow meter for air

Medidor de flujo másico para aire: Precio: El medidor de flujo másico para aire cuesta desde $800.

El presupuesto influye considerablemente en la elección. El precio de un medidor de flujo másico para aire varía considerablemente según las especificaciones. Por ejemplo, los sensores térmicos básicos cuestan alrededor de $800. Un buen medidor de flujo másico de aire de repuesto con salida digital básica y un rango de flujo estándar suele costar entre $800 y $900. Esto lo hace asequible para pequeñas y medianas empresas.
El precio del medidor de caudal másico para aire aumenta a medida que se añaden más funciones, como exigencias de alta temperatura (como 300 °C), presiones nominales más altas (como 200 o 400 psi), protocolos HART o diferentes necesidades de materiales para sensores de caudal. Sin embargo, invertir en una herramienta fiable se traduce en menores costes energéticos y un mejor control del proceso, lo que a menudo genera un retorno de la inversión (ROI) en aplicaciones de aire comprimido.
