Medidor de flujo de aire industrial
Soluciones precisas de medición de caudal para aplicaciones de aire industrial
Descripción general
Los caudalímetros industriales desempeñan un papel fundamental en diversas aplicaciones, permitiendo la medición y el control precisos del caudal de aire. En este artículo, exploraremos tres tipos de caudalímetros industriales: caudalímetros másicos térmicos, caudalímetros de vórtice y caudalímetros de turbina de gas.
Profundizaremos en sus principios de funcionamiento, ventajas y desventajas, destacando su idoneidad para la medición del caudal de aire industrial. Cada tipo ofrece ventajas únicas para aplicaciones industriales específicas.
Medidor de flujo másico térmico para medición de flujo de aire industrial
Un medidor de flujo másico térmico funciona según el principio de transferencia de calor. Mide la cantidad de calor necesaria para mantener una diferencia de temperatura constante entre dos sensores: uno calentado y otro sin calentar. Al pasar el flujo de aire sobre el sensor calentado, este se enfría, y la potencia necesaria para mantener la diferencia de temperatura es proporcional al caudal másico del aire.
Ventajas de utilizar un medidor de caudal másico térmico para la medición del aire
- Flujo másico directo : proporciona una medición precisa y directa del flujo másico; la unidad de medición del flujo de aire es Nm3/h.
- No requiere compensación : no necesita compensación de temperatura y presión para la medición del flujo de aire
- Versátil : adecuado para diversos gases y mezclas de gases, especialmente bueno para la medición del flujo de aire.
- Baja caída de presión : caída de presión mínima durante la medición
- Amplia relación de reducción : ofrece flexibilidad para aplicaciones versátiles
- Opciones de sonda de inserción : se puede convertir en una sonda de inserción para adaptarse a tuberías de aire de gran tamaño.
- Alta temperatura : se puede convertir en un medidor de flujo de aire de alta temperatura, la temperatura máxima puede ser de 300 °C para el flujo de aire caliente
- Funciona con contaminación : se puede utilizar para medir el flujo de aire sucio.

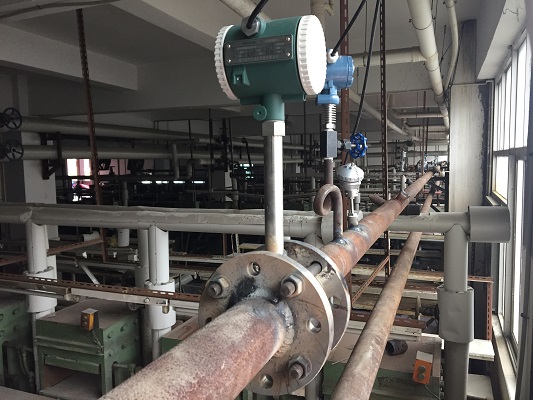

Medidor de flujo de vórtice para medición de flujo de aire industrial
Un medidor de flujo de vórtice utiliza el efecto Von Kármán, donde un cuerpo romo (similar a un prisma triangular) colocado en la trayectoria del flujo de aire genera vórtices a medida que este pasa. Los sensores detectan la frecuencia de los vórtices generados, que es directamente proporcional a la velocidad del aire y, por consiguiente, al caudal.
Ventajas de utilizar un medidor de flujo de vórtice para la medición de aire
- Eficiencia energética : baja caída de presión, lo que lo hace energéticamente eficiente.
- Diseño robusto : adecuado para entornos industriales
- Bajo mantenimiento : requisitos mínimos de mantenimiento
- Sensores integrados : opción con sensor integral de temperatura y presión para una medición completa
Desventajas
- Sensibilidad de la instalación : sensibilidad a las condiciones de instalación y perturbaciones de las tuberías
- Reducción de potencia limitada : la relación de reducción de potencia puede ser limitada en algunas aplicaciones
- Problemas de calibración : la precisión puede verse afectada por cambios en la densidad y la temperatura del fluido.
Medidor de flujo de turbina de gas para medición de flujo de aire industrial
Un medidor de caudal de turbina de gas funciona según el principio de rotación del rotor de la turbina. El flujo de aire hace girar los álabes de la turbina, y la velocidad de rotación es directamente proporcional a la velocidad del aire y, en consecuencia, al caudal.
A continuación se presentan algunas ventajas de los medidores de caudal de turbina para aplicaciones de aire industriales:
Ventajas
- Alta precisión : excelente precisión y repetibilidad
- Amplio rango : se puede medir un amplio rango de caudales
- Larga vida útil : larga vida útil operativa con el mantenimiento adecuado
Desventajas
- Desgaste : propenso al desgaste, lo que afecta la precisión a largo plazo.
- Requisitos de instalación : requiere una sección de tubería recta para un rendimiento óptimo
- Caída de presión : mayor caída de presión en comparación con otros tipos de medidores de flujo
Conclusión
En conclusión, cada tipo de caudalímetro de aire industrial (caudalímetro másico térmico, caudalímetro de vórtice y caudalímetro de turbina de gas) ofrece ventajas y desventajas únicas. La selección del caudalímetro adecuado depende de los requisitos específicos de la aplicación industrial, considerando factores como la precisión, la caída de presión, las condiciones ambientales y el coste.
La comprensión y el uso adecuados de estos medidores de caudal son esenciales para una medición eficiente del caudal de aire y la optimización de los procesos industriales. Le invitamos a contactar con SILVER Automation Instruments para solicitar la medición del caudal de aire industrial.
