Caudalímetro volumétrico y caudal másico: ¿cuál es la diferencia y cómo elegir?

En las industrias modernas, la medición precisa del caudal es crucial para controlar la producción, mantener la calidad y mejorar la eficiencia. Ya sea en el sector del petróleo y el gas, el procesamiento químico, la producción de alimentos o el tratamiento de aguas, comprender la cantidad de fluido que circula por una tubería es esencial.
Dos parámetros clave describen el flujo: el caudal volumétrico y el caudal másico. Aunque parecen similares, representan conceptos diferentes y se miden con distintos tipos de caudalímetros. La elección entre caudalímetros volumétricos y caudalímetros másicos depende de las condiciones del proceso, el principio del caudalímetro, el tipo de fluido y los datos necesarios.
Este artículo explica la diferencia entre caudal volumétrico y másico, los principios detrás de cada medición, los tipos de medidores de caudal disponibles y cómo seleccionar el adecuado para su aplicación.

¿Qué es el caudal volumétrico?

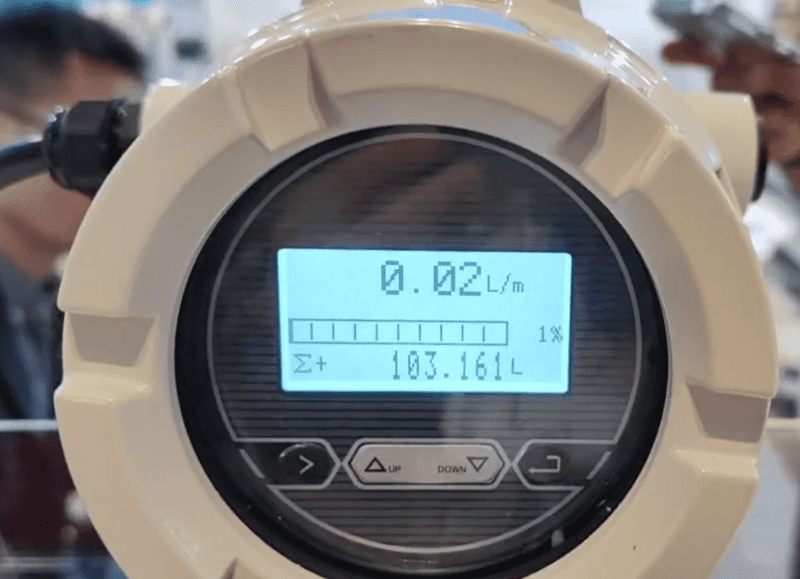

El caudal volumétrico mide el volumen de fluido que pasa por una tubería por unidad de tiempo. Indica cuánto espacio ocupa el fluido, no su peso.
Las unidades comunes son:
• Metros cúbicos por hora (m³/h)
• Litros por minuto (L/min)
• Galones por minuto (GPM)
Por ejemplo, si el agua fluye a 10 GPM, significa que 10 galones de agua pasan por la tubería cada minuto, independientemente de la temperatura o la presión.
Fórmula:

Dónde:
• Qv = caudal volumétrico
• A = área de la sección transversal de la tubería
• v = velocidad media del flujo

La medición del flujo volumétrico es sencilla, pero no considera los cambios en la densidad, que pueden variar con la temperatura, la presión o la composición del fluido.
Para líquidos con densidad estable (como el agua a temperatura ambiente), los caudalímetros volumétricos son suficientes. Sin embargo, para fluidos compresibles (como gases o vapor), o líquidos cuya densidad varía con la temperatura, la medición volumétrica puede ser engañosa.

¿Qué es el caudal másico?

El caudal másico mide la masa real (o peso) del fluido que pasa por una tubería por unidad de tiempo. Indica la cantidad de material que se transfiere, lo cual es crucial en procesos de reacciones químicas, combustión o mezcla.
Las unidades comunes son:
• Kilogramos por hora (kg/h)
• Toneladas por hora (t/h)
• Libras por minuto (lb/min)
Fórmula:

Dónde:
• Qm= caudal másico
• ρ= densidad del fluido
• Qv = caudal volumétrico
Esta ecuación muestra que el flujo másico depende de la densidad. Si los cambios de temperatura o presión alteran la densidad, el flujo másico se mantendrá constante mientras que el flujo volumétrico varía.
Por ejemplo, 1 m³ de agua caliente pesa menos que 1 m³ de agua fría. Pero si se mide en masa (digamos 1000 kg/h), la materia total siempre es la misma, independientemente de la temperatura.
Es por eso que los medidores de flujo másico son los preferidos para aplicaciones donde se requiere un balance preciso de materiales o una dosificación de productos químicos.

Por qué importa la diferencia

En muchas industrias, los procesos dependen de la masa, no del volumen. Un reactor necesita la proporción correcta de masa de los ingredientes. Una caldera debe recibir la masa correcta de combustible y aire. Y la transferencia de custodia de gas (como GLP y GNL) se basa en la masa o el volumen estandarizado (a temperatura y presión de referencia).
Si utiliza un medidor de caudal volumétrico en condiciones donde la temperatura o la presión fluctúan, las lecturas pueden ser inexactas. La misma tubería podría mostrar diferentes caudales simplemente debido a cambios de densidad.
Por el contrario, un medidor de flujo másico tiene en cuenta automáticamente la variación de densidad, proporcionando resultados consistentes y precisos incluso en condiciones cambiantes.

Medidores de caudal volumétrico: principios de funcionamiento y tipos

Los medidores de caudal volumétricos miden el espacio que ocupa el fluido en la tubería. Son ideales para líquidos limpios y estables o cuando solo se necesita volumen. A continuación, se presentan los tipos más comunes:

1. Medidor de flujo electromagnético (medidor magnético)

Trabaja con la Ley de Inducción Electromagnética de Faraday. Al pasar un fluido conductor a través de un campo magnético, genera un voltaje proporcional a la velocidad.
Ideal para: líquidos conductores como agua, aguas residuales y productos químicos.
Ventajas: Sin partes móviles, alta precisión, amplio rango.
Limitaciones: No se pueden medir fluidos no conductores como petróleo o gas.

2. Medidor de flujo de turbina

Utiliza una turbina giratoria; la velocidad de rotación es proporcional a la velocidad del fluido.
Ideal para: líquidos limpios y de baja viscosidad (agua, combustibles, aceites ligeros).
Ventajas: Alta precisión, buena repetibilidad.
Limitaciones: No apto para fluidos sucios o viscosos.

3. Medidor de flujo de desplazamiento positivo

Mide el flujo atrapando volúmenes fijos de fluido y contando ciclos.
Ideal para: líquidos de alta viscosidad (lubricantes, jarabes, grasas).
Ventajas: Mide caudales bajos con excelente precisión.
Limitaciones: Las piezas móviles requieren mantenimiento.

4. Medidor de flujo ultrasónico

Mide el caudal mediante ondas sonoras. El tipo de tiempo de tránsito funciona con líquidos limpios; el tipo Doppler, con fluidos sucios o aireados.
Ideal para: Tuberías grandes, instalaciones no intrusivas.
Ventajas: Sin pérdida de presión, fácil instalación.
Limitaciones: La precisión depende del estado de la tubería y del fluido.

Medidores de caudal másico: principios de funcionamiento y tipos

Los medidores de caudal másico miden directamente la masa del fluido que pasa, independientemente de los cambios de densidad. Estos son los tipos más comunes:

1. Medidor de caudal másico Coriolis

Basado en el efecto Coriolis, mide la torsión de tubos vibrantes causada por el flujo de masa de fluido.
Ideal para: líquidos, lodos y gases.
Ventajas: Mide masa, densidad y temperatura simultáneamente; precisión muy alta (±0,1%).
Limitaciones: Mayor costo, mayor tamaño para tuberías grandes.

2. Medidor de flujo másico térmico

Mide la cantidad de calor que absorbe el fluido al pasar por un sensor calentado. La transferencia de calor es proporcional al caudal másico.
Ideal para: gases como aire, nitrógeno, gas natural.
Ventajas: Medición directa de caudal másico, baja caída de presión.
Limitaciones: No apto para líquidos.

3. Medición de masa correlacionada (inferencial)

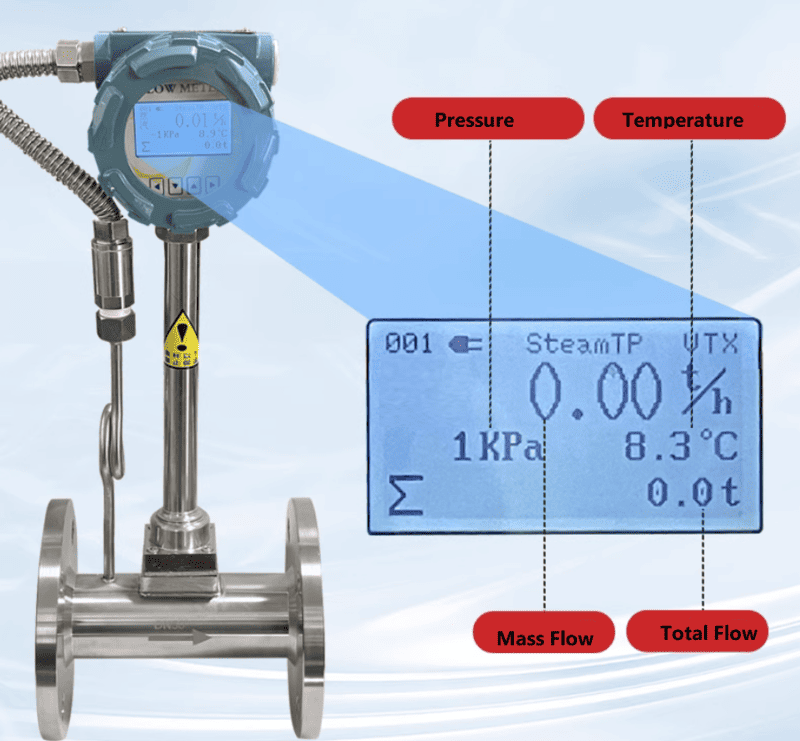

A veces, el flujo volumétrico se mide y se convierte a masa utilizando sensores de temperatura y presión separados, como medidores de flujo de vórtice o medidores de flujo de turbina de gas.
Si bien es más barato, este método indirecto introduce incertidumbre adicional.
Productos relacionados

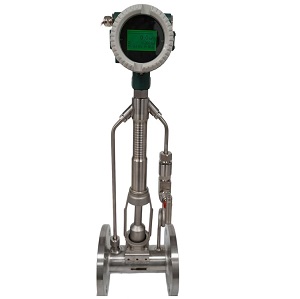

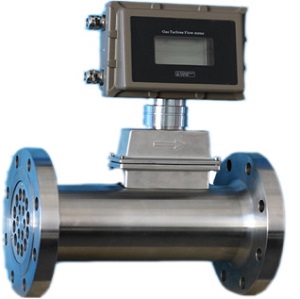

Gas turbine flow meter with temperature and pressure compensation	Vortex Flow meter with temperature and pressure compensation

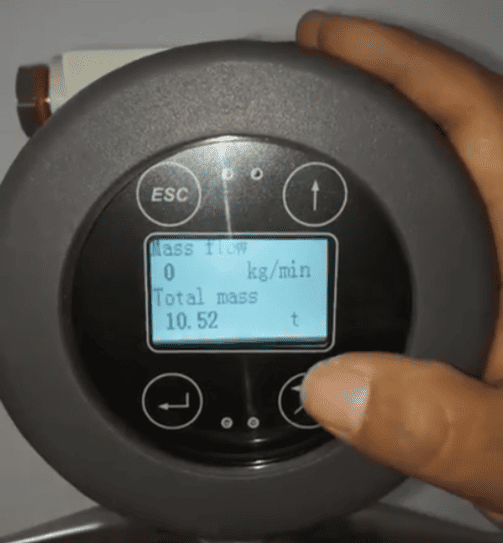

Por supuesto, a veces también podemos establecer un valor fijo de densidad en el caudalímetro para mostrar directamente el caudal másico, como en kg/h o lb/min . Sin embargo, este método no es muy preciso, ya que la densidad permanece constante y no varía con las condiciones reales del proceso.

Comparación de medidores de caudal volumétricos y másicos

Parameter	Volumetric Flow Meter	Mass Flow Meter
Measured Value	Volume (m³/h, GPM)	Mass (kg/h, lb/min)
Dependence on Density	Affected by density	Independent of density
Temperature/Pressure Sensitivity	High	Low
Typical Fluids	Liquids	Liquids & Gases
Accuracy	±0.5–1%	±0.1–0.2% or higher for gas (±0.5–1% )
Cost	Lower	Higher
Maintenance	Simple	Moderate
Best Applications	Water, oils, stable liquids	Gas, steam, chemical dosing

Cómo elegir entre medición de caudal volumétrico y másico

Al seleccionar un medidor de flujo, tenga en cuenta los siguientes factores:
1. Tipo de fluido: ¿Es un líquido, un gas o un fluido multifásico?
2. Condiciones del proceso: ¿Son estables la presión o la temperatura?
3. Propósito de la medición: ¿Necesita masa total o solo volumen?
4. Requisitos de precisión: ¿Qué tan importante es la precisión de la medición?
5. Presupuesto y mantenimiento: equilibre precisión y coste.
Cuándo utilizar un medidor de flujo volumétrico:
• Está midiendo líquidos incompresibles con densidad estable (por ejemplo, agua).
• Necesita una monitorización de flujo rentable.
• Desea una indicación de flujo local sin conversión de masa.
Cuándo utilizar un medidor de flujo másico:
• Se trata de fluidos compresibles (gases, vapor).
• La temperatura o la presión varían significativamente.
• Necesita balance de masa, dosificación química o medición de energía.

Ejemplos del mundo real

• Plantas de tratamiento de agua: Utilice medidores de flujo electromagnéticos para la medición volumétrica ya que la densidad del agua es estable.

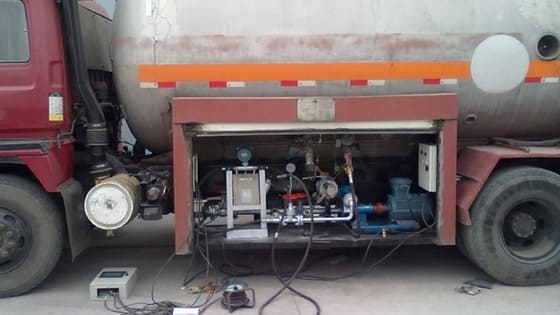

• Petróleo y gas: utilice medidores de flujo másico Coriolis para la transferencia de custodia, ya que la masa es constante independientemente de la temperatura.
• Sistemas de aire comprimido: Utilice medidores de flujo másico térmico para monitorear el consumo y las fugas.
• Industria alimentaria: utilice medidores de desplazamiento positivo o medidores de flujo másico de líquido para fluidos viscosos como jarabe, miel, leche, jugo, medidos por volumen.

Salida e integración

Tanto los medidores de caudal volumétrico como los másicos pueden proporcionar señales digitales como:
• Salida de corriente de 4–20 mA
• Salida de pulsos para totalizar
• Comunicación MODBUS RTU / HART / RS485 / PROFIBUS DP
Estos permiten una fácil integración en sistemas PLC o SCADA, posibilitando la monitorización remota, el registro de datos y el control de procesos.

Conclusión

Comprender la diferencia entre caudal volumétrico y másico es crucial para realizar mediciones precisas del caudal y optimizar el proceso.
• El caudal volumétrico indica cuánto espacio ocupa el fluido, ideal para líquidos estables.
• El caudal másico indica cuánta materia se está moviendo, ideal para gases o condiciones cambiantes.
Cada tipo de medidor de caudal, ya sea electromagnético, de turbina, Coriolis o térmico, satisface necesidades específicas. La elección correcta depende del tipo de fluido, las condiciones del proceso y los objetivos de medición.
Al seleccionar la tecnología de medidor de flujo adecuada, las industrias pueden garantizar la precisión, reducir el desperdicio y mejorar la eficiencia, desde el tratamiento del agua hasta la refinación de petróleo, desde la dosificación de productos químicos hasta la distribución de gas.
Elegir sabiamente significa medir de manera más inteligente, ahorrar costos y mantener las operaciones bajo control total.
