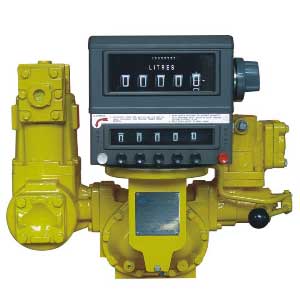

Medidor de caudal de desplazamiento positivo serie LC-M

El medidor de la serie LC-M es un medidor de desplazamiento positivo para líquidos; es un tipo de medidor de caudal de combustible a granel. Está diseñado para la medición de líquidos a granel, tanto en aplicaciones de transferencia como de control de procesos; es perfecto para la medición del caudal de petróleo y combustibles a granel.

Principio de funcionamiento del medidor de caudal de desplazamiento positivo

El medidor consta de una carcasa donde dos rotores de desplazamiento con álabes y un rotor central de bloqueo único giran sincronizados dentro de tres orificios cilíndricos, sin contacto metal con metal dentro del elemento medidor. Cada rotor se apoya en cada extremo sobre una placa de apoyo a través de la cual sobresalen los ejes del rotor.
Los rotores de desplazamiento con paletas se mueven alternativamente a través de los dos orificios de semicilindro del elemento medidor, mientras que el rotor de bloqueo único gira dentro de su orificio de tal manera que produce un sello capilar continuo entre el producto no medido aguas arriba y el producto medido aguas abajo.
En un extremo de cada eje del rotor se encuentra un engranaje de sincronización. El engranaje de bloqueo del rotor, con el doble de dientes que cada uno de los engranajes del rotor de desplazamiento, gira a la mitad de las RPM de estos últimos.

Ventajas del medidor de caudal de desplazamiento positivo de la serie LC-M

• El excelente mecanismo de ajuste continuo permite un microajuste del medidor.
• Alta precisión y repetibilidad en un amplio rango de caudal, precisión superior a caudal constante.
• Bajo mantenimiento, sin contacto de metal con metal en la cámara de medición, larga vida útil. Baja pérdida de presión, un verdadero medidor de flujo por gravedad.
• Medición de flujo de alta precisión independientemente de las fluctuaciones de presión, variación de temperatura y cambio de viscosidad.
• Los accesorios del medidor de flujo de desplazamiento positivo incluyen eliminadores de aire, filtros, válvulas y una selección de registros e impresoras mecánicos o electrónicos para preajustar, totalizar entregas e imprimir tickets.

Especificaciones del medidor de flujo PD

• Material del sensor del medidor de flujo PD: aluminio, hierro fundido y acero inoxidable
• Medidor de flujo PD de alta precisión: ± 0,2%
• Repetibilidad: ≤0,07%
• Unidad de flujo: Litro/Galón estadounidense/Galón imperial
• Tamaño y rango de caudal del medidor de flujo PD disponibles
• Caudalímetro PD de 40 mm o 1,5”: 25-250 L/min
• Medidor de caudal de desplazamiento positivo DN50 o 2 pulgadas, 55-550 LPM
• Medidor de flujo PD DN80 o tamaño de 3 pulgadas: 506-5063 GPM (galones estadounidenses por minuto)
• Medidor de flujo de desplazamiento positivo DN100 o 4 pulgadas: 748~7484 galones/minuto
• El sensor de flujo PD NB150 mm o 6 pulgadas puede manejar un flujo de 300 a 3000 litros por minuto

Aplicaciones de medidores de caudal de desplazamiento positivo

Medición de flujo para combustibles de aviación, solventes, combustible, gasolina, diésel, biodiésel, gas licuado de petróleo (GLP), medidor de flujo de petróleo crudo, reabastecimiento de trenes y vagones de ferrocarril, reabastecimiento de vehículos de minería y plantas, y reabastecimiento de barcos y embarcaciones. También para líquidos calientes y/o viscosos; vagones cisterna que entregan combustible a hogares para calefacción doméstica o gasolina a estaciones de servicio; bobtails que entregan GLP a hogares y granjas; y reabastecedores de combustible de aviación que entregan avgas o combustible para aviones a aeronaves.
Verificación de operaciones de carga/descarga de combustibles y productos petroquímicos en plantas de graneles de combustibles y/o refinerías
Camión cisterna para transporte y entrega de combustible/GLP
Sistema de dispensación de combustible de alta resistencia para vehículos grandes y aviones

Accesorios para medidores de caudal de desplazamiento positivo
