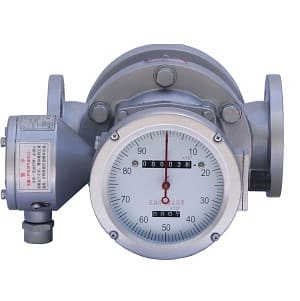

Medidor de caudal de desplazamiento positivo con salida de pulsos

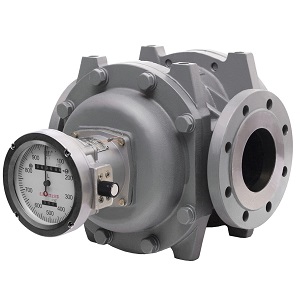

¿Qué es el medidor de flujo PD?

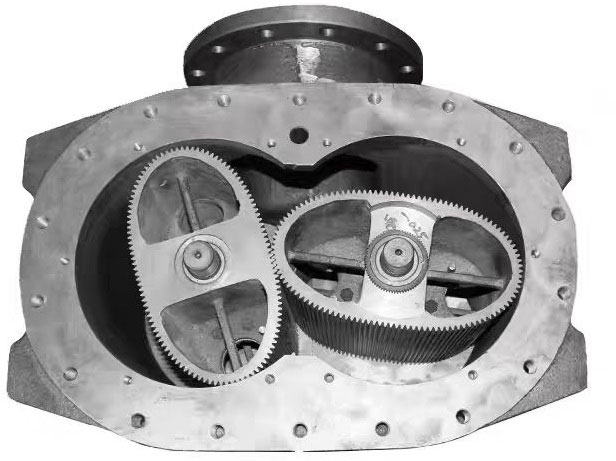

Un caudalímetro de desplazamiento positivo es un instrumento de medición de caudal que mide directamente el caudal total de un líquido limpio mediante el llenado y vaciado periódico del volumen de fluido en una cámara de medición de precisión. Se utiliza principalmente para medir líquidos limpios como diésel, combustible, petróleo crudo, lubricantes, materias primas químicas y fluidos de grado alimenticio, siendo especialmente adecuado para situaciones donde se requiere una medición precisa de líquidos.

Su principal ventaja radica en su alta precisión de medición (0,2% ~ 0,5%), no se ve afectada por los cambios en la viscosidad del fluido y no necesita secciones de tubería rectas aguas arriba y aguas abajo durante la instalación.

¿Por qué necesitamos un medidor de flujo de desplazamiento positivo con salida de pulso?

Los medidores de caudal PD tradicionales suelen utilizar un indicador mecánico para mostrar el caudal acumulado. Con la creciente demanda de automatización, han surgido los medidores de caudal de desplazamiento positivo con salida de pulsos. Su ventaja reside en la conversión en tiempo real de las señales de caudal en pulsos eléctricos (como pulsos PNP o NPN), lo que facilita la integración con sistemas de control como PLC y DCS. Esto permite la transmisión remota de datos, el cálculo instantáneo del caudal, el control de lotes y la gestión automatizada, mejorando considerablemente la inteligencia y la eficiencia del control en las industrias de procesos.

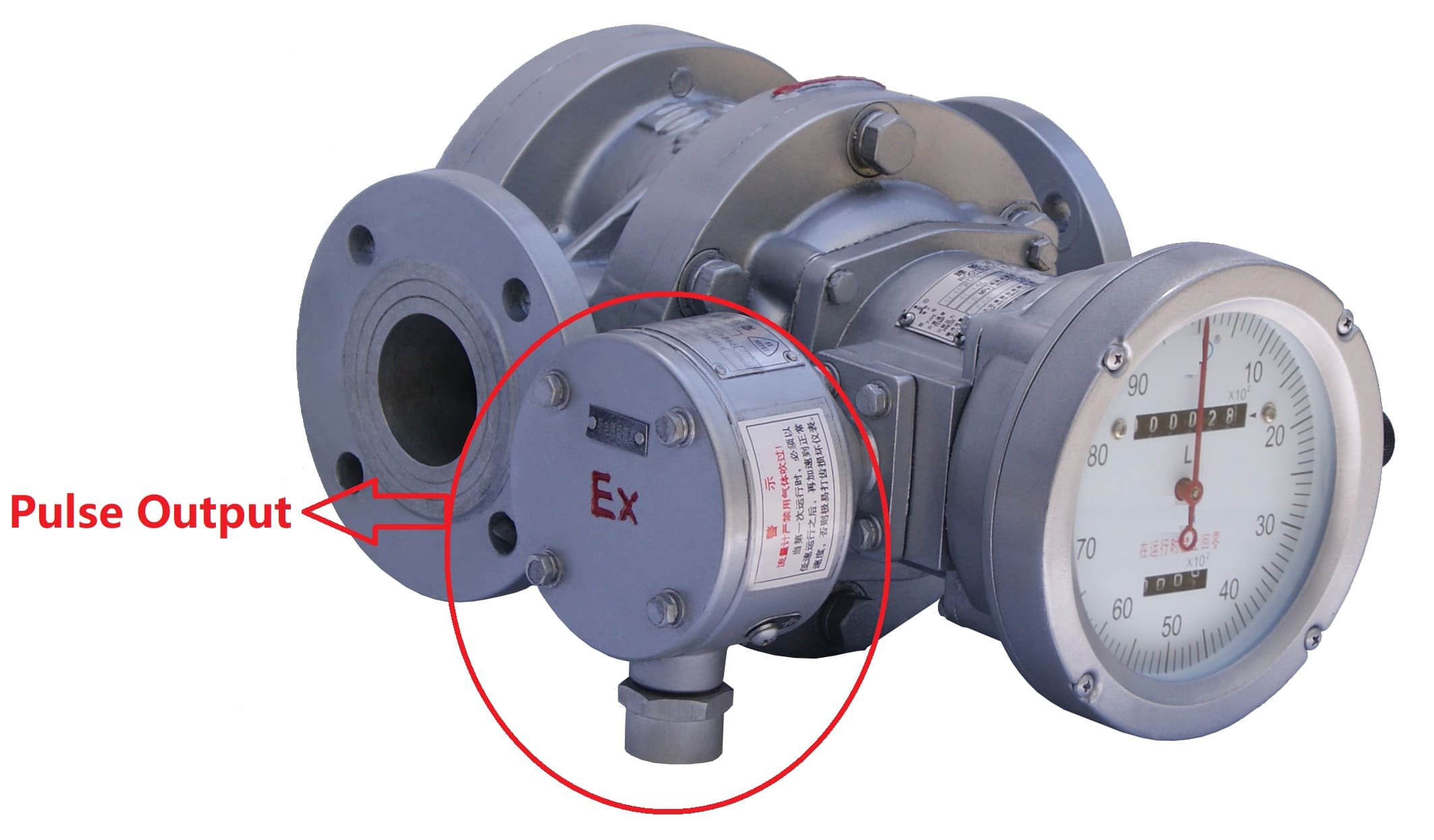

Transmisor de salida de pulsos para medidor de flujo PD

Descripción general del transmisor de pulsos de la serie BGF para medidores de PD

El transmisor de pulsos de la serie BGF es un sensor de desplazamiento angular de eje rotatorio que, al utilizarse con los caudalímetros de desplazamiento positivo de nuestra empresa, convierte el caudal del medio medido en señales de pulsos eléctricos para su transmisión remota. Es un transmisor a prueba de explosiones.

Especificaciones técnicas del transmisor de flujo con salida de pulsos

• 1. Sin contacto, salida de onda cuadrada, transmisión de señal confiable
• 2. Frecuencia de señal proporcional al caudal.
• 3. Temperatura ambiente de funcionamiento: -10 °C a 60 °C
• 4. Clasificación a prueba de explosiones: ExdⅡBT5
• 5. Tamaño del adaptador de salida: Tipo a prueba de explosiones, rosca interna G1/2"
• 6. Tamaño del orificio de entrada del cable: Tipo a prueba de explosiones Φ11
• 7. Alta precisión, antivibración, especialmente adecuado para aplicaciones de llenado cuantitativo.

Cableado de pulsos de fuente de alimentación de 12 V CC

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

Cableado de pulsos de fuente de alimentación de 24 V CC

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
