1. INTRODUCCIÓN DEL PRODUCTO

El medidor de caudal de raíces líquidas de la serie LL es un tipo de medidor de caudal de desplazamiento positivo, o a veces lo llamamos medidor de caudal de lóbulos rotativos. Con un diseño innovador, una apariencia atractiva y una estructura racional, el caudalímetro de raíces líquidas serie LL ofrece alta precisión y facilidad de instalación y uso. Se aplica ampliamente en los sectores petrolero, eléctrico, metalúrgico, de transporte, de defensa nacional y otros para la medición de petróleo y la liquidación de transacciones comerciales.

1.1 Principio de funcionamiento

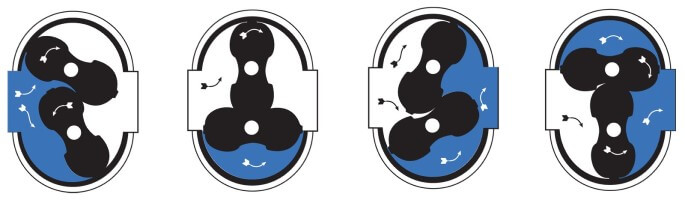

working principle of roots flow meter

Cuando el líquido medido fluye a través de la cámara de medición, se genera una diferencia de presión en la entrada y la salida del caudalímetro, y los Liquid Roots giran bajo la influencia de esta diferencia. Simultáneamente, mediante un par de engranajes de accionamiento fijados al eje del lóbulo, los dos Liquid Roots mantienen una rotación continua. A medida que los Liquid Roots giran, el líquido se descarga continuamente del caudalímetro a través de la cámara de medición. El volumen de líquido que pasa por cada par es cuatro veces el volumen de la cámara de medición. Mediante el mecanismo de acoplamiento y reducción sellados, el número de rotaciones se reduce y se transmite al contador, que indica el caudal instantáneo y acumulado del líquido.

La instalación de un transmisor en el mecanismo de conteo crea un caudalímetro con transmisor. Al combinarse con instrumentos de visualización o sistemas microinformáticos, permite realizar mediciones y control automatizados mediante transmisión remota (cuantitativos, acumulativos, instantáneos, etc.). Para obtener instrucciones de uso, consulte el manual de clasificación de instrumentos de visualización.

1. 2. NORMAS Y CERTIFICACIONES

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . PARÁMETROS TÉCNICOS

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Materiales de los componentes principales y presión nominal

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Notas de aplicación:

• Serie LL-AL: Los medidores de caudal de hierro fundido se utilizan ampliamente para diversos aceites y fluidos no corrosivos.

• Serie LL-EL: Los medidores de caudal de acero fundido son adecuados para fluidos de alta presión y baja viscosidad.

• Serie LL-LL: Aleación de aluminio ultraligera para fluidos de baja presión y baja viscosidad.

1. 4. RANGO DE FLUJO

Los rangos de flujo varían según la viscosidad del fluido y el grado de precisión requerido.

Unidad de rango de caudal: m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Nota: Para aplicaciones que requieren una precisión del 0,2 % con requisitos de caudal específicos, se puede utilizar una estructura sellada mecánicamente con caudales máximos ajustados. Consulte con la fábrica para obtener información sobre configuraciones específicas.

1. 5. DIMENSIONES E INSTALACIÓN

dimensions of roots flow meter

Consulte el documento de tablas de dimensiones separadas para obtener las especificaciones completas de:

• Caudalímetro de hierro fundido (serie LL-AL) - Estructura sellada magnéticamente

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Ejemplo de explicación del modelo: LL-AL25.06

Medidor de caudal LL-Liquid Roots

AL-Carcasa de hierro fundido + rotor de aleación de aluminio

25-DN25

.06-Presión 0,6 Mpa

• Caudalímetro de acero fundido (serie LL-EL) - Estructura sellada magnéticamente

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Ejemplo de explicación del modelo: LL-EL40.4

Medidor de caudal LL-Liquid Roots

Carcasa de acero fundido EL + rotor de aleación de aluminio

40-DN40

.4-Presión 4Mpa

2. CONFIGURACIÓN DEL MEDIDOR DE FLUJO

Los caudalímetros se suministran generalmente de fábrica con las siguientes configuraciones. Consulte la tabla a continuación para ver los modelos de contador y sus parámetros de rendimiento correspondientes:

Type	Parameters	Pictures

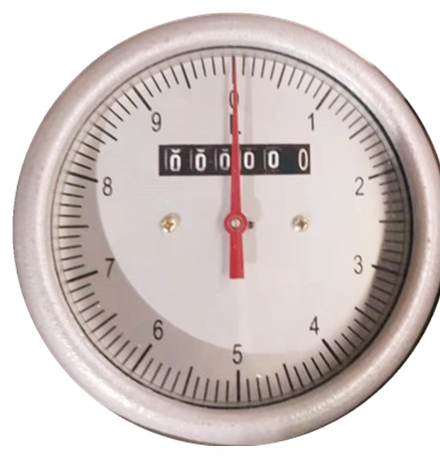

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

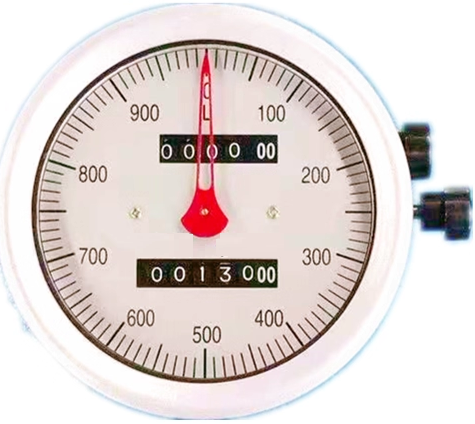

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. SELECCIÓN DEL MODELO

El siguiente sistema de codificación se utiliza para la selección del modelo de caudalímetro Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
