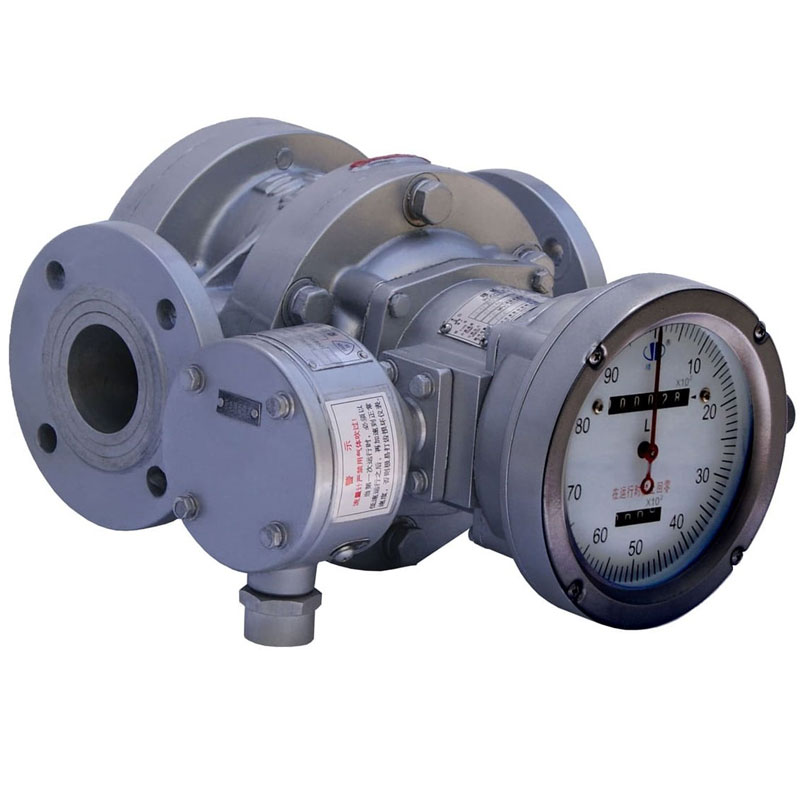

Medidor de caudal de desplazamiento positivo con salida de 4-20 mA

Caudalímetro de desplazamiento positivo: una opción confiable para mediciones de alta precisión

¿Qué es un medidor de caudal de desplazamiento positivo?

Un caudalímetro de desplazamiento positivo, también conocido como caudalímetro volumétrico, es un instrumento de medición de caudal de líquidos de precisión. Su principio de funcionamiento es muy sencillo: divide el fluido en pequeñas unidades de volumen conocido y calcula el volumen total del fluido contando el número de estas unidades. Es como usar un cubo de capacidad fija para medir la cantidad total de líquido que fluye por la tubería, cubo a cubo. Los tipos más comunes de caudalímetros incluyen los de engranajes ovalados, los de raíces y los de engranajes helicoidales.

Medidor de flujo de desplazamiento positivo en amplios escenarios de aplicación

Gracias a su alta precisión, los caudalímetros PD se utilizan a menudo en situaciones que requieren mediciones, asentamientos o control de lotes precisos. Sus aplicaciones típicas incluyen:

• Comercio de petróleo: como estaciones de servicio, transporte de diésel, combustible, queroseno, propano, combustible para aviones, petróleo crudo y productos petrolíferos refinados.
• Industria química: adición precisa de reactivos químicos costosos o críticos, como tolueno, xilema, nafta, parafina
• Alimentos y productos farmacéuticos: medición de materias primas como aceite comestible, alcohol, etanol, melaza, jarabe, etc.
• Medición de fluidos de alta viscosidad como resinas, petróleo crudo y asfalto.

¿Por qué necesitamos un medidor de caudal de desplazamiento positivo con salida de 4-20 mA?

Los medidores de flujo PD mecánicos tradicionales proporcionan principalmente caudal acumulado (consumo total) sin salidas. Silverinstruments.com ofrece modelos con salida de 4-20 mA que ofrecen importantes ventajas de modernización:

Monitoreo remoto del caudal instantáneo: La señal de 4-20 mA se corresponde perfectamente con el valor del caudal instantáneo del fluido. Esto permite a los operadores monitorear los cambios de caudal en la tubería en tiempo real desde la sala de control central, lo que facilita enormemente el control del proceso.

Fácil integración y automatización: La salida analógica de 4-20 mA es la señal más estándar en el campo del control industrial, y puede ser fácilmente recibida por sistemas como PLC y DCS. Esto permite que los datos de caudal participen directamente en el control automatizado, como el ajuste automático de válvulas, la activación de alarmas o el interbloqueo con otros equipos.

Mejora del valor de los datos: al obtener simultáneamente el flujo instantáneo (salida de corriente de 4-20 mA) y el flujo acumulativo (mostrado por el propio instrumento), las empresas pueden realizar análisis de eficiencia energética, optimización de procesos y diagnóstico de fallas más completos.

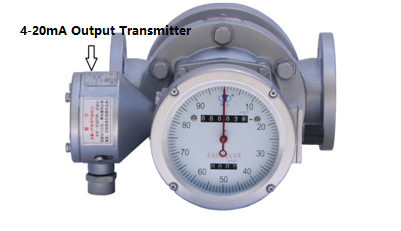

Transmisor de salida analógica de 4-20 mA para caudalímetro PD

El transmisor de salida de 4-20 mA de la serie BMF puede conectarse a los medidores de caudal de desplazamiento positivo de nuestra empresa para convertir el caudal instantáneo in situ en una salida analógica de 4-20 mA y transmitirla remotamente a la sala de control para su visualización, ajuste y control. También emite señales de pulsos de caudal para la totalización del caudal.

Características del transmisor de 4-20 mA para medidor de PD

1. Sistema de cuatro cables (cable de alimentación positivo, cable de corriente de 4-20 mA, cable de señal de pulso, cable de tierra de alimentación)

• Nota: Solo para salida de 4-20 mA, el sistema es de tres cables. El cable de señal de pulso no está conectado externamente durante la entrega.

2. Salida directa de 4-20 mA desde el medidor de flujo, larga distancia de transmisión, segura y confiable.

Parámetros técnicos de los transmisores de 4-20 mA para caudalímetros PD

1. Señales de salida:

a. Cantidad analógica 4-20 mA

b. Pulso de tensión: VL < 0,5 V, VH > 9 V para alimentación de 12 V; VL < 1 V, VH > 20 V para alimentación de 24 V

2. Error permitido:

• Cantidad analógica: ±0,5 % FS

• Cantidad de pulsos: ±1 pulso

3. Temperatura ambiente: -25 °C a +50 °C

4. Resistencia de carga de cantidad analógica (extremo del usuario):

• <400 Ω para suministro de 12 V

• <800 Ω para suministro de 24 V

5. Fuente de alimentación:

• CC 12 V ± 10 %, 60 mA

• CC 24 V ± 10 %, 60 mA

6. Clasificación a prueba de explosiones: ExdIIBT5

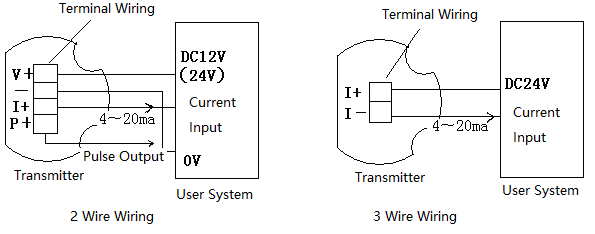

Cómo cablear el transmisor de caudal de 4-20 mA de la serie BMF

Al realizar el pedido, los usuarios deben especificar si requieren una fuente de alimentación de 24 V CC o de 12 V. El cableado debe realizarse según el diagrama proporcionado.

PRECAUCIÓN: ¡NO CONECTE EL CABLEADO MIENTRAS ESTÉ ALIMENTADO!

Conclusión

El caudalímetro de desplazamiento positivo es sinónimo de alta precisión. Incorporarle una salida de 4-20 mA equivale a equiparlo con un sistema de visión remota, lo que lo convierte no solo en una escala de medición precisa, sino también en un elemento fiable y en tiempo real de los sistemas modernos de control de procesos de automatización, lo cual es fundamental para lograr inteligencia industrial y una gestión optimizada.
