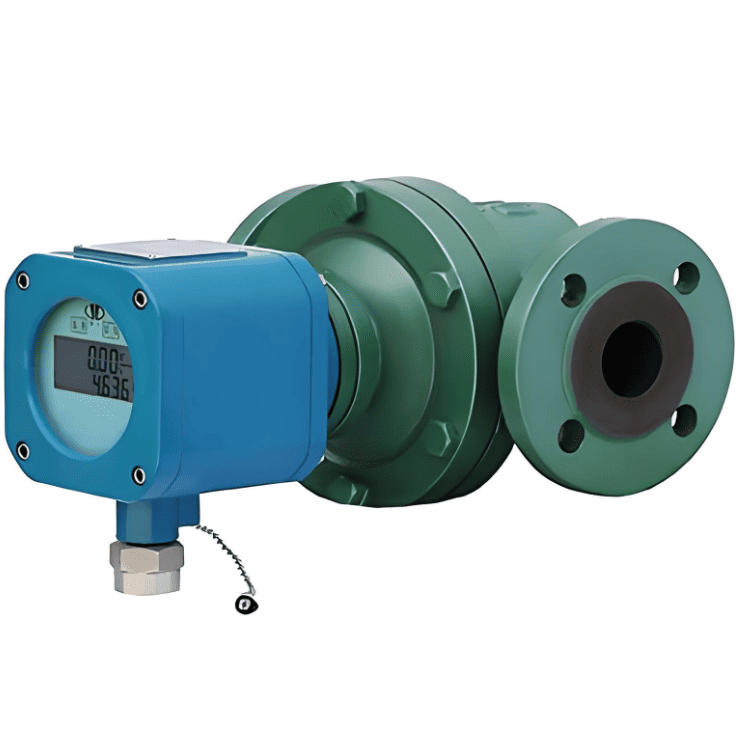

Medidor de caudal de desplazamiento positivo RS485

Descripción general

La medición precisa del caudal de líquidos es fundamental para el control de la producción y la gestión energética en los sistemas de automatización industrial modernos. El caudalímetro de desplazamiento positivo RS485 (también conocido como caudalímetro PD), un instrumento avanzado de medición de líquidos que integra medición de alta precisión, procesamiento inteligente de datos y comunicación remota, se está convirtiendo en el equipo de medición preferido en industrias como la petroquímica, la alimentaria y farmacéutica, y la de tratamiento de aguas. Este artículo profundizará en las características técnicas, los protocolos de comunicación y las aplicaciones prácticas de este caudalímetro Modbus RS485.

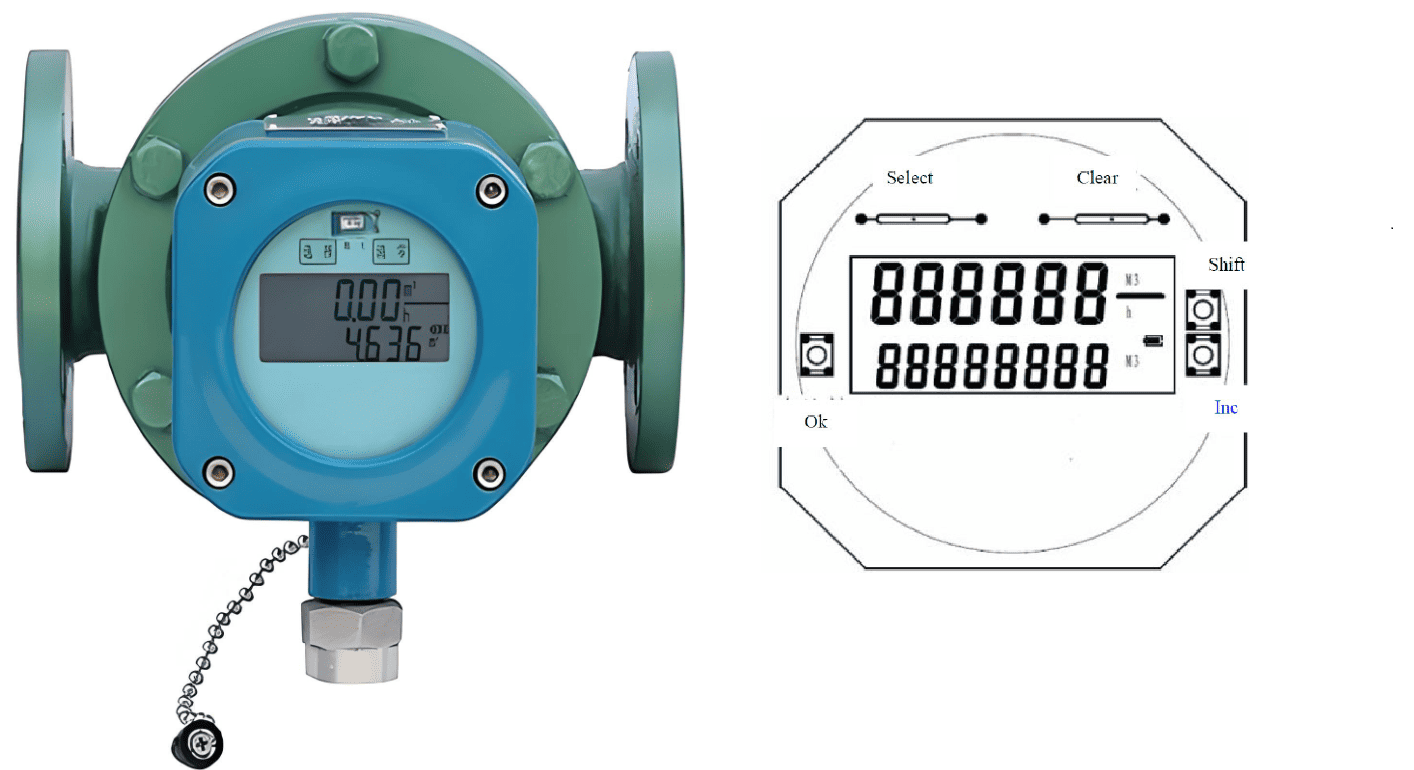

Medidor de caudal de desplazamiento positivo digital RS485 con pantalla electrónica

El núcleo de los caudalímetros PD RS485 son sus avanzados contadores de caudal digitales. Esta serie de caudalímetros PD digitales cuenta con un diseño de tecnología avanzada y alta fiabilidad. Se pueden combinar con diversos sensores de caudal de desplazamiento positivo (como caudalímetros de engranajes ovalados, caudalímetros de raíces o caudalímetros de engranajes helicoidales) para formar un sistema digital completo de medición de caudal volumétrico. Los usuarios pueden leer directamente los datos de caudal total e instantáneo en el caudalímetro.

Capacidades de visualización y medición

La pantalla digital de la serie BELZ incorpora una pantalla LED de doble fila con un amplio rango de visualización: la cantidad acumulada individual varía de 0,000 litros a 99999999 litros, y la cantidad acumulada total puede alcanzar los 99999999999 litros. El rango de visualización del caudal instantáneo varía de 0,000 a 999999 litros/hora. Esta capacidad de medición a gran escala le permite adaptarse a diversas aplicaciones industriales, desde caudales pequeños hasta grandes.

¿Por qué preferimos utilizar el medidor de caudal de desplazamiento positivo RS485?

• El protocolo de comunicación RS485 es uno de los estándares de comunicación más consolidados y fiables en el campo de la automatización industrial. silverinstruments.com utiliza MODBUS RTU. En comparación con los caudalímetros analógicos tradicionales de 4-20 mA, el RS485 ofrece las siguientes ventajas significativas:
• Transmisión digital: RS485 utiliza transmisión de señal digital para evitar interferencias de señales de corriente analógica y pérdida de precisión. Al transmitir a largas distancias (hasta 1200 metros), la calidad de la señal es estable y fiable, mientras que para un transmisor de 4-20 mA, 50 metros son suficientes.
• Red multidispositivo: Un bus RS485 puede conectar hasta 255 dispositivos (como caudalímetros, transmisores de presión, transmisores de nivel, etc.), lo que reduce considerablemente los costes de cableado y la complejidad del sistema. En grandes fábricas, es fácil construir una red de monitorización de tráfico.
• Comunicación bidireccional: MODBUS RS485 no solo puede leer datos de tráfico, sino que también puede realizar configuraciones de parámetros y consultas de estado del dispositivo, logrando una verdadera gestión inteligente.

Implementación del protocolo MODBUS RTU

El caudalímetro PD RS485 adopta el protocolo estándar MODBUS RTU, con parámetros de comunicación que incluyen una velocidad en baudios de 9600 bps, bits de datos de 8 bits, sin suma de comprobación (configurable) y un bit de parada de 1 bit. El rango de direcciones del dispositivo es de 1 a 255, configurable mediante el menú F08.
El protocolo admite el código de función 0x03 (registro de retención de lectura), que puede leer 7 conjuntos de datos clave:

Tráfico total acumulado (6 dígitos altos, 6 dígitos bajos, 6 dígitos decimales)
caudal instantáneo
Tráfico acumulativo único (4 dígitos de alto, 6 dígitos de bajo, 6 decimales)

Por ejemplo , al leer el valor de visualización actual del dispositivo con dirección 01, el host envía: 01 03 00 01 00 08 15 CC, y el esclavo devuelve 16 bytes de datos que contienen información completa del tráfico. Haga clic aquí para obtener más configuraciones: Configuración del medidor de flujo RS485 MODBUS RTU PD

Especificaciones técnicas del caudalímetro digital de desplazamiento positivo MODBUS

Rendimiento protector y a prueba de explosiones
Esta serie de productos tiene una excelente adaptabilidad ambiental:
Clasificación a prueba de explosiones: Exd II BT5/Exd II CT5, adecuado para uso en entornos inflamables y explosivos.
Nivel de protección: IP65, a prueba de polvo y agua.
Temperatura de trabajo: -25 ° C a + 55 ° C, adecuado para condiciones de trabajo adversas.

Funciones inteligentes

• El medidor de caudal está equipado con múltiples funciones inteligentes:
• Ajuste del coeficiente de amortiguación (menú F03): elimina eficazmente las fluctuaciones instantáneas del flujo, se puede configurar en los niveles 1-99
• Linealización multipunto (F61-F65): mejora la precisión de rango completo mediante la corrección de coeficientes segmentados
• Calibración de salida de corriente (F05/F06): Ajuste fino de 4 mA y 20 mA para garantizar la precisión de salida
• Configuración de parámetros de comunicación: admite tres modos: sin verificación, verificación impar y verificación par

Valor de aplicación del caudalímetro de desplazamiento positivo RS485

En aplicaciones industriales prácticas, los medidores de caudal volumétrico RS485 demuestran ventajas únicas:
Monitoreo centralizado: a través de la red RS485, se pueden monitorear datos de flujo en tiempo real de múltiples puntos de medición en la sala de control central sin la necesidad de leer el medidor en el sitio.
Trazabilidad de los datos: los datos digitales son fáciles de almacenar y analizar, y la cantidad total acumulada no se puede restablecer para garantizar la imparcialidad de la medición.
Reducir los costos de mantenimiento: Las funciones de diagnóstico remoto y ajuste de parámetros reducen la carga de trabajo de mantenimiento en el sitio.

Conclusión

El caudalímetro RS485 PD representa la dirección de desarrollo de la tecnología de medición de caudal, combinando a la perfección la medición mecánica precisa con la tecnología de comunicación digital avanzada. Con el avance de la Industria 4.0 y la fabricación inteligente, este instrumento de medición inteligente y en red tendrá, sin duda, una gama más amplia de aplicaciones. Elegir el caudalímetro RS485 adecuado no solo implica elegir un dispositivo de medición, sino también sentar las bases para la transformación digital de la empresa.
