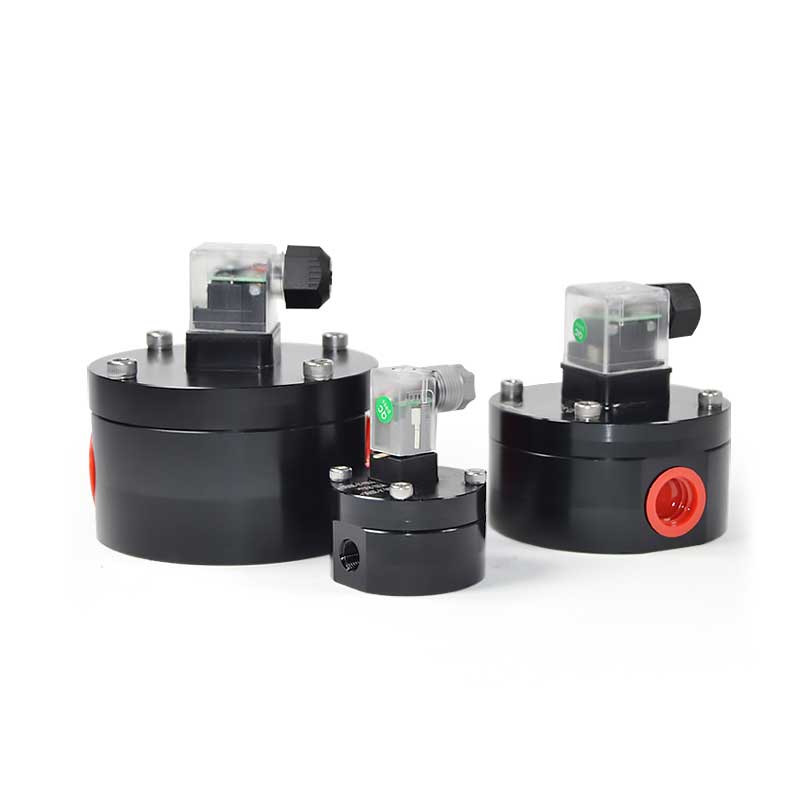

Medidor de caudal de desplazamiento positivo pequeño

¿Para qué se utiliza un medidor de caudal de desplazamiento positivo de flujo pequeño?

El caudalímetro PD de caudal ultrabajo está diseñado específicamente para medir con precisión caudales de líquido muy pequeños. El más pequeño puede medir medio mililitro por minuto (aproximadamente una docena de gotas de diésel), pero mantiene una precisión del 0,5 %. Es especialmente útil en aplicaciones donde se requiere un control preciso del consumo de líquidos, como la medición de agua a bajo caudal, la detección de combustible en ml/min y la medición de grasa a muy bajo caudal.

¿Cómo funciona un medidor de caudal de desplazamiento positivo de caudal ultra bajo?

El principio es simple como el de los medidores de flujo de engranajes ovalados de tamaño normal: el medidor de flujo PD en miniatura divide el líquido de bajo caudal en pequeñas porciones fijas y luego cuenta cuántas porciones han pasado por el sensor de microflujo para saber cuánto líquido ha fluido en total.

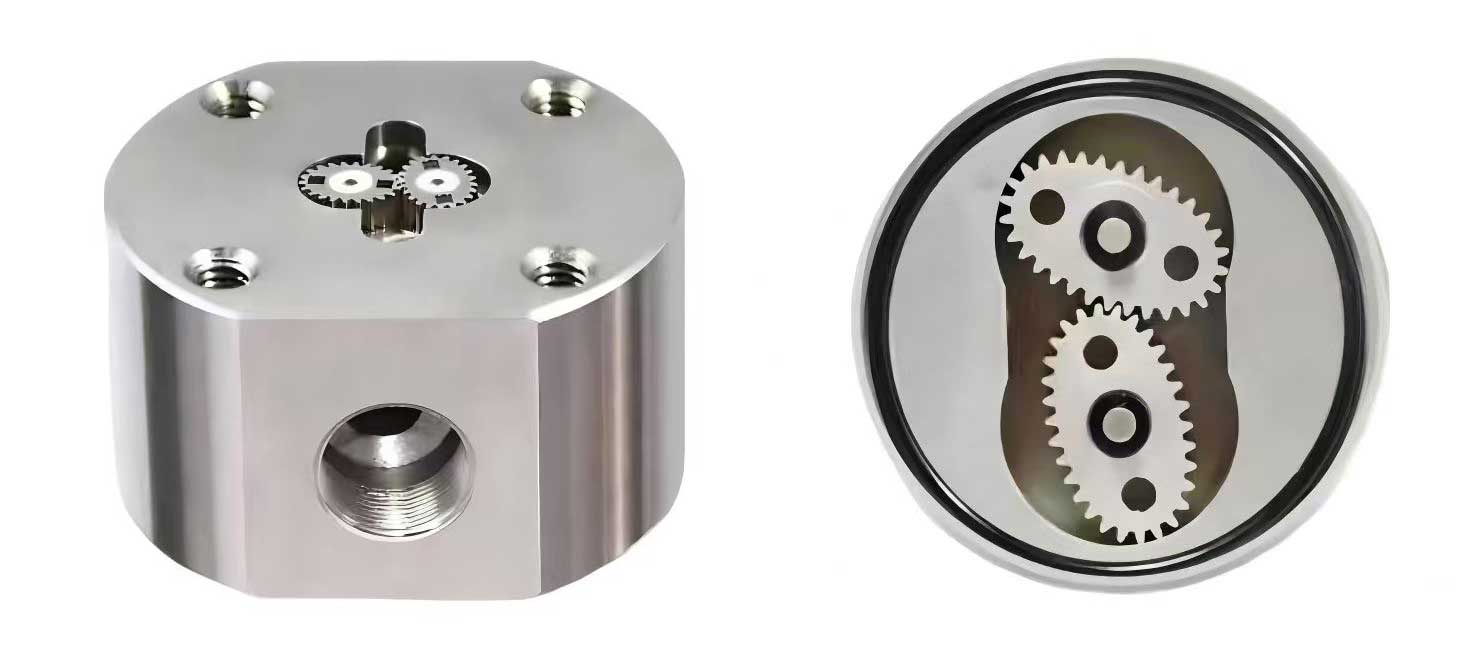

Dentro de la robusta cámara del sensor de flujo se encuentran pequeños engranajes ovalados mecanizados con precisión, que giran cuando el líquido fluye a través de ellos. Cada revolución representa la salida de un volumen fijo de líquido. Calculando cuántas revoluciones se han realizado, se puede determinar el caudal total. Este método es muy directo y los resultados de la medición prácticamente no se ven afectados por la temperatura ni la viscosidad del líquido, lo que lo hace muy preciso.

Características del medidor de caudal de desplazamiento positivo de bajo caudal

Alta precisión: la precisión de la medición puede ser tan baja como ± 0,5%, lo que es muy confiable.

Amplio rango: puede medir caudales muy pequeños y también soportar cambios de caudal más grandes.

Medidor de flujo digital micro: alimentación 24V DC, salida de pulsos PNP o NPN, opción con pantalla digital, salidas analógicas 4-20mA y RS485.

Buena repetibilidad: en las mismas condiciones, los resultados de la medición son consistentes en todo momento.

Tamaño pequeño, alta resistencia a la presión: fácil de instalar, algunos modelos se pueden utilizar en tuberías con alta presión hasta 1.000 bar.

Sin selección de líquido: Se puede medir tanto un líquido fluido como el agua como uno espeso como el aceite lubricante. Cuanto mayor sea la viscosidad, más precisa será la medición, ya que hay menos fugas entre los engranajes elípticos.

¿Dónde se utilizan los pequeños medidores de caudal de desplazamiento positivo?

Tiene aplicaciones a nuestro alrededor y en muchas industrias:

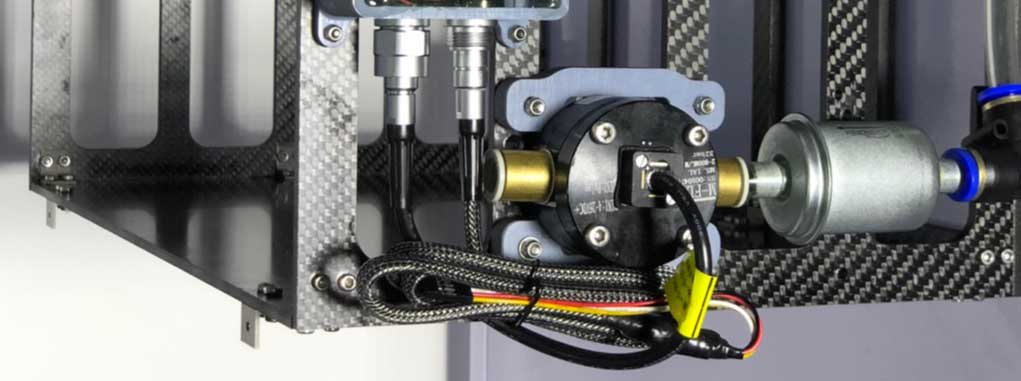

Motor y sistema de combustible: medición precisa del consumo minúsculo de combustible para ayudar a desarrollar motores más eficientes en términos de consumo de combustible.

Medición de aceite lubricante de alta viscosidad y bajo caudal

Sistema de lubricación de la máquina: Supervise el suministro de aceite lubricante para garantizar que la máquina no se desgaste por falta de aceite o desperdicio.

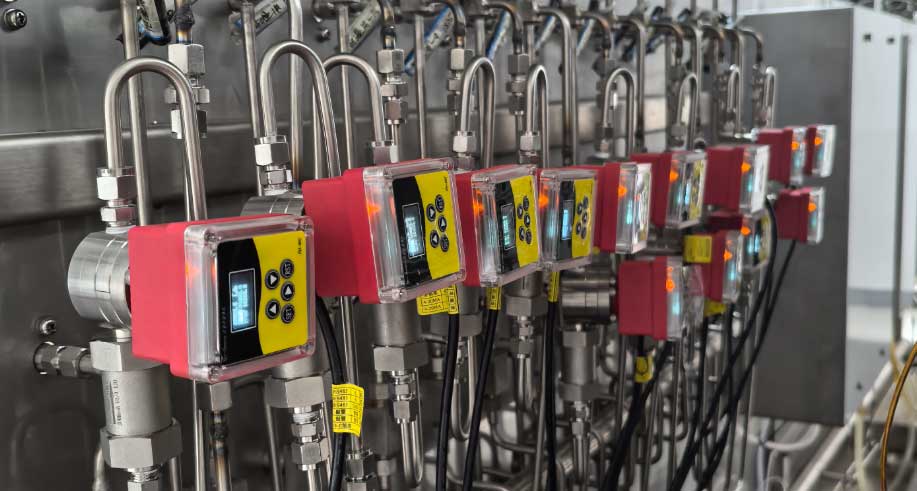

Medidor de flujo de dosificación de productos químicos de bajo caudal

Productos químicos e ingredientes: Controle con precisión la cantidad de diversos productos químicos (incluso corrosivos) añadidos para garantizar la calidad y la seguridad del producto.

Molde y enfriamiento: En el moldeo por inyección de plástico y otros procesos, el control preciso del caudal de aceite de enfriamiento garantiza un mejor moldeado del producto.

Tratamiento de agua y laboratorio: adición precisa de trazas de líquidos en investigaciones científicas o dispensación precisa de soluciones desinfectantes durante la purificación del agua.

¿A qué se debe prestar atención en la selección y el mantenimiento de un medidor de flujo PD pequeño?

Cómo elegir: Depende principalmente del rango de flujo que desee medir, las propiedades del líquido (si es corrosivo o pegajoso), la presión de trabajo y la precisión requerida.

Mantenimiento: El líquido debe estar limpio. Se recomienda instalar un filtro frontal para evitar que las impurezas se adhieran a los componentes de precisión internos. Durante la instalación, asegúrese de que el caudalímetro esté siempre lleno de líquido y sin aire.

Medidor de flujo de desplazamiento positivo micro por menos de $1000

El precio de los caudalímetros de desplazamiento positivo pequeños depende de muchos factores, como el sensor de caudal de aluminio, que suele ser más caro que el de acero inoxidable; los caudalímetros volumétricos de alta presión a 400 bar, que son más caros que los de 100 psi; los caudalímetros volumétricos de alta temperatura a 300 °C, que son más caros que los de temperatura ambiente; y el tamaño del sensor, que también influye en el precio. Pero silverinstruments.com siempre puede ayudarle a elegir un caudalímetro de desplazamiento positivo que cueste menos de $1000, para que no tenga que preocuparse por el precio.

Un caudalímetro volumétrico de pequeño caudal es como un micromedidor de líquidos de alta precisión. Funciona directamente, con resultados precisos y fiables, y desempeña un papel fundamental en numerosos procesos de precisión, desde el laboratorio hasta la producción en fábrica. Además, es una herramienta esencial para el control preciso de la industria moderna.
