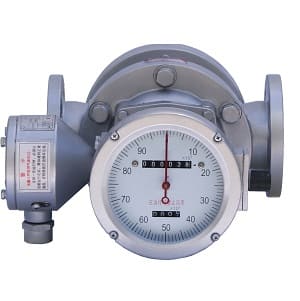

Caudalímetro de desplazamiento positivo con salida de pulsos

¿Por qué necesitamos una salida de pulsos para un caudalímetro PD?

Un caudalímetro de desplazamiento positivo es un instrumento de medición de flujo que mide directamente el caudal total de un líquido limpio mediante el llenado y vaciado periódico del fluido en una cámara de medición de precisión. Se utiliza principalmente para medir líquidos limpios como diésel, combustible, petróleo crudo, lubricantes, materias primas químicas y fluidos aptos para uso alimentario, siendo especialmente adecuado para situaciones donde se requiere una precisión de medición estricta.

Su principal ventaja reside en su alta precisión de medición (0,2 % ~ 0,5 %), que no se ve afectada por los cambios en la viscosidad del fluido, y en que no requiere tramos rectos de tubería aguas arriba ni aguas abajo durante la instalación.

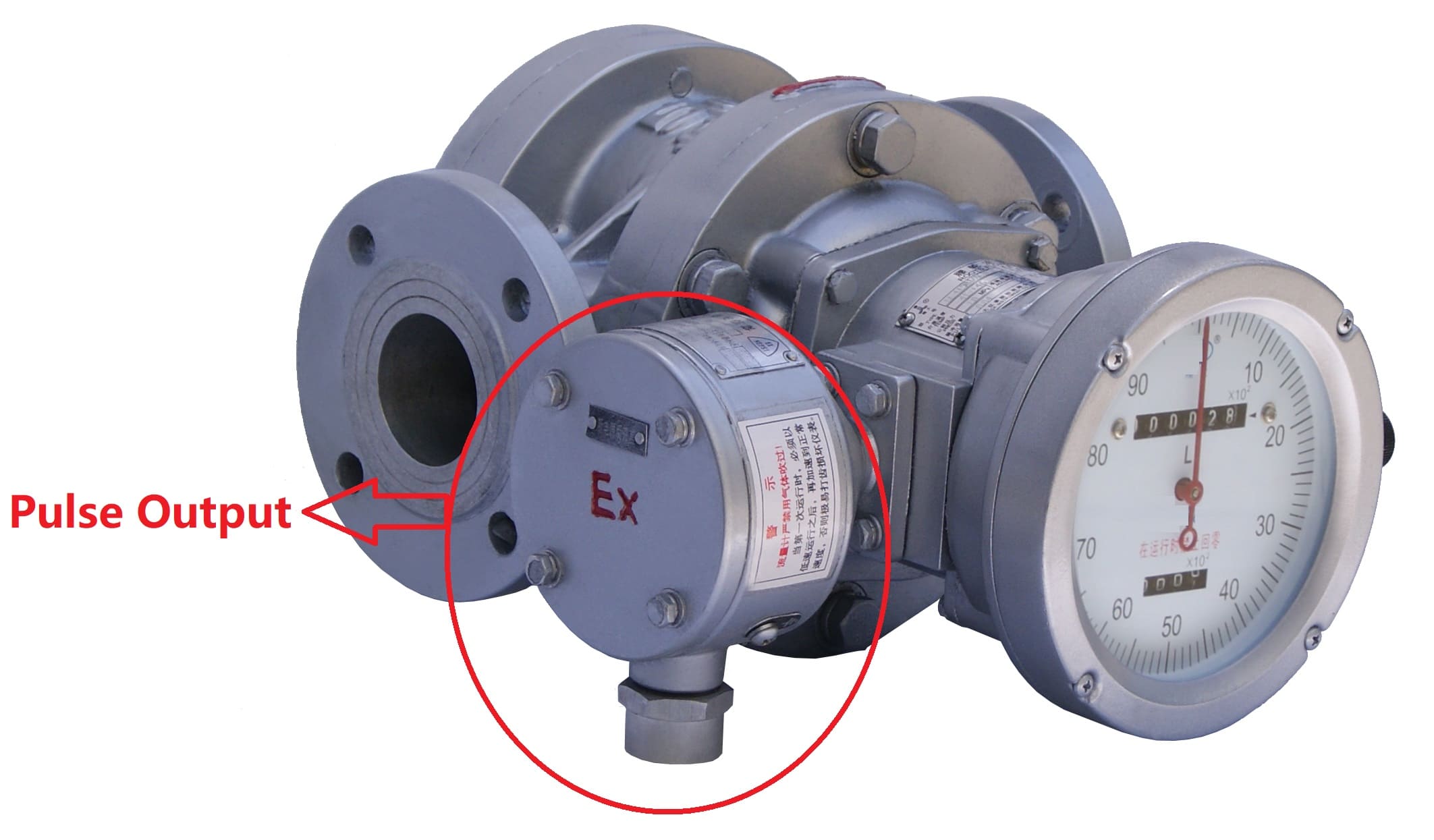

Los caudalímetros PD tradicionales suelen utilizar un puntero mecánico para mostrar el caudal acumulado. Ante la creciente demanda de automatización, han surgido los caudalímetros de desplazamiento positivo con salida de pulsos. Su ventaja reside en la conversión en tiempo real de las señales de caudal en señales de pulsos eléctricos (como pulsos PNP o NPN), lo que facilita la integración con sistemas de control como PLC y DCS. Esto permite la transmisión remota de datos, el cálculo instantáneo del caudal, el control por lotes y la gestión automatizada, mejorando significativamente el nivel de inteligencia y la eficiencia del control en las industrias de procesos.

Descripción general del transmisor de salida de pulsos de la serie BGF para caudalímetro PD.

El transmisor de la serie BGF es un sensor de desplazamiento angular de eje giratorio que, al utilizarse con los caudalímetros de desplazamiento positivo de nuestra empresa, convierte el caudal del fluido medido en señales de impulsos eléctricos para su transmisión remota. Se trata de un transmisor a prueba de explosiones.

Especificaciones técnicas de la salida de pulsos del caudalímetro PD

· 1. Salida de onda cuadrada sin contacto, transmisión de señal confiable, pulso NPN o PNP

· 2. Frecuencia de la señal proporcional al caudal

· 3. Temperatura ambiente de funcionamiento: -10 °C a 60 °C

· 4. Clasificación a prueba de explosiones: ExdⅡBT5

· 5. Tamaño del adaptador de salida: Tipo a prueba de explosiones, rosca interna G1/2".

· 6. Diámetro del orificio de entrada del cable: Tipo a prueba de explosiones Φ11

7. Alta precisión, antivibración, especialmente adecuado para aplicaciones de llenado cuantitativo.

Especificaciones técnicas del transmisor de pulsos BGF-I (sistema de 12 V CC + 3 hilos)

Transmisor de salida de pulsos BGF-II (sistema de 24 V CC + 3 hilos) Especificaciones técnicas
