Cómo medir el caudal de vapor con precisión: 4 tecnologías de medición clave explicadas

El vapor es una de las herramientas más importantes y potentes de la industria moderna. Es el principal medio de transporte de la energía en la generación de energía, la fabricación, el procesamiento químico y los sistemas de climatización (HVAC). Generar vapor requiere mucha energía y dinero, por lo que medir con precisión su flujo no es solo una tarea técnica; también es fundamental para gestionar la energía, reducir los costos, aumentar la eficiencia de los procesos y mantener la seguridad de la planta. Sin embargo, medir el vapor es notoriamente difícil y presenta desafíos únicos que pueden provocar fallos en los medidores de flujo digitales estándar (como los medidores de flujo de turbina o los medidores de flujo magnéticos).


Por lo tanto, elegir el medidor de flujo de vapor adecuado es fundamental. Si un sensor de flujo de vapor se selecciona o instala incorrectamente, o no se instala, puede generar datos erróneos, lo que puede resultar muy costoso y reducir la eficiencia de su negocio.

Esta guía completa será su recurso de referencia para medir el caudal de vapor. Analizaremos los problemas más importantes, revisaremos las mejores tecnologías de sensores de caudal de vapor y le ofreceremos una forma práctica de elegir los instrumentos de caudal de vapor adecuados para sus necesidades.

---

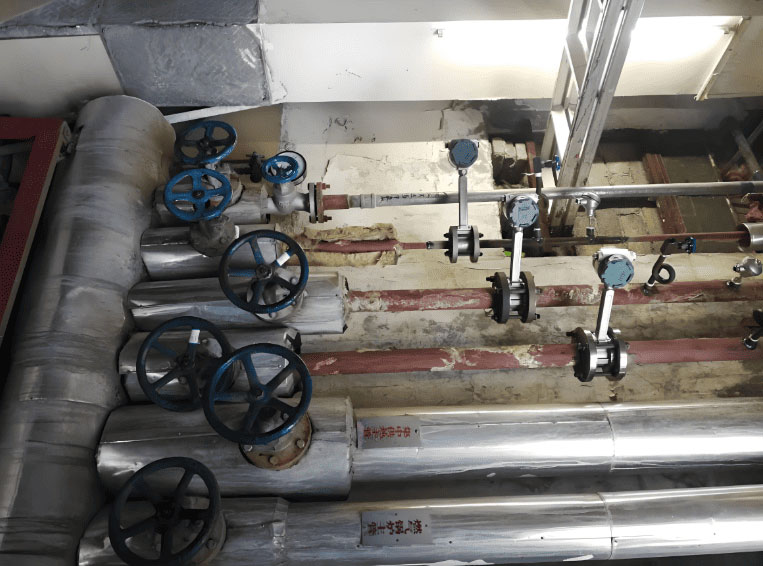

¿Por qué es tan importante medir el flujo de vapor con precisión?

Antes de analizar las diferentes tecnologías de medición del caudal de vapor, es fundamental comprender la importancia de la medición de vapor. Para lo siguiente, es fundamental contar con datos precisos y fiables:

Eficiencia energética y asignación de costos: La quema de combustible o el uso directo de electricidad generan vapor. Al medir con precisión el flujo de vapor, puede controlar el consumo de energía, asignar costos a departamentos o procesos específicos e identificar áreas de desperdicio, como fugas o equipos que no funcionan correctamente.

Control de procesos: En muchos casos, la cantidad de vapor suministrado es un factor clave para garantizar la calidad del producto. Es fundamental contar con un control preciso del flujo para el calentamiento, la esterilización y el funcionamiento de las turbinas.

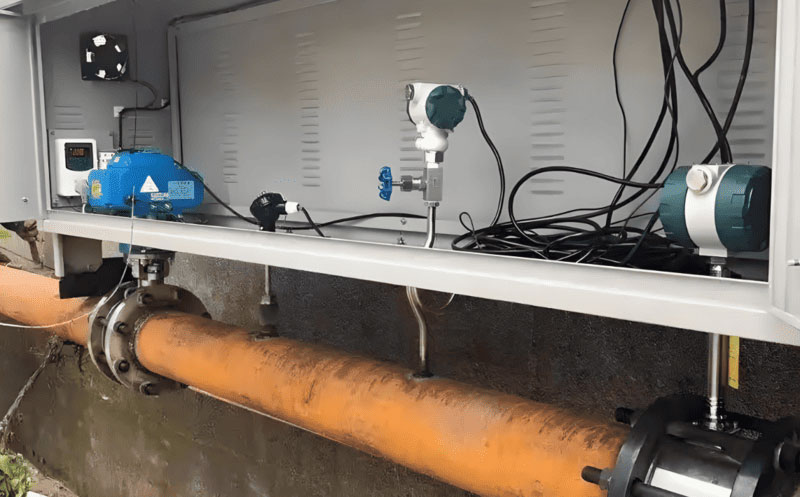

Transferencia de custodia y facturación: cuando se vende vapor de una entidad a otra (por ejemplo, de una planta central a un inquilino), la medición precisa es la base para una facturación justa y transparente.

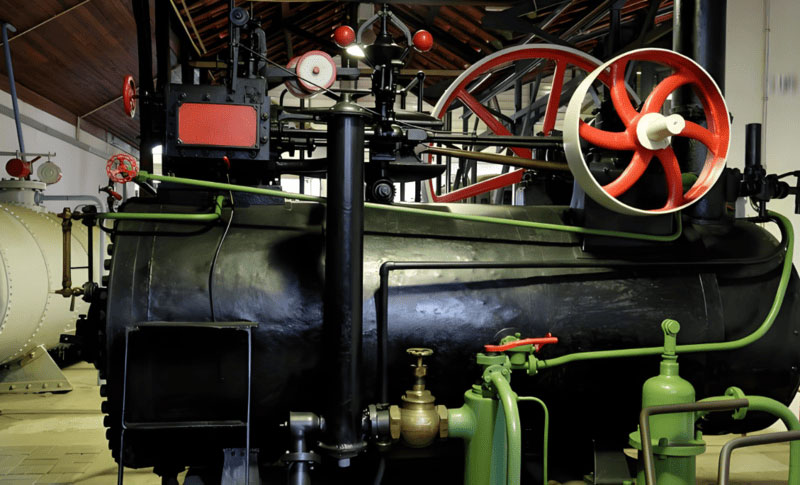

Rendimiento y seguridad de la caldera: La eficiencia y el estado de una caldera se miden por la cantidad de vapor que produce. Los cambios bruscos de caudal pueden indicar posibles problemas de seguridad que deben abordarse de inmediato.

---

Los problemas especiales con la medición del caudal de vapor

El vapor no es solo un líquido como el agua o el diésel. Debido a sus propiedades, crea un ambiente hostil que requiere instrumentos robustos y especializados.

1. Altas temperaturas y presiones: El vapor está presente a temperaturas y presiones muy altas, lo que puede dañar o destruir los sensores que no están diseñados para funcionar en estas condiciones. La temperatura del vapor saturado ordinario suele ser inferior a 200 °C, mientras que el vapor sobrecalentado puede superar los 350 °C y, en determinadas condiciones, puede incluso alcanzar los 450 °C o más, especialmente a altas presiones.

2. Cambio de densidad: El mayor problema reside en que la densidad del vapor varía significativamente con la presión y la temperatura. Por ejemplo, el vapor saturado a 3 bar tiene una densidad de aproximadamente 3,2 kg/m³, mientras que a 10 bar, la densidad aumenta a unos 8,5 kg/m³. Esto significa que un metro cúbico de vapor a 3 bar contiene mucha menos masa que un metro cúbico a 10 bar, lo que puede generar errores significativos si el caudal másico no se mide correctamente.
Haga clic aquí, diferentes densidades para vapor saturado y vapor sobrecalentado a diferentes temperaturas y presiones .

3. Calidad del vapor (húmedo vs. seco): El vapor en una tubería contiene muy poco gas. A menudo contiene gotas de agua, lo que se denomina "vapor húmedo". Este flujo bifásico puede causar errores significativos en muchas tecnologías de medición de flujo.
Calculadora de cuota de Steam gratuita >>

4. Naturaleza erosiva: el vapor de alta velocidad, especialmente si está húmedo, puede ser altamente erosivo para cualquier componente dentro de la tubería, lo que genera desgaste en los medidores mecánicos. Por lo tanto, se requieren materiales de sensor de acero inoxidable como partes húmedas de los medidores de flujo de vapor para resistir la erosión.

---

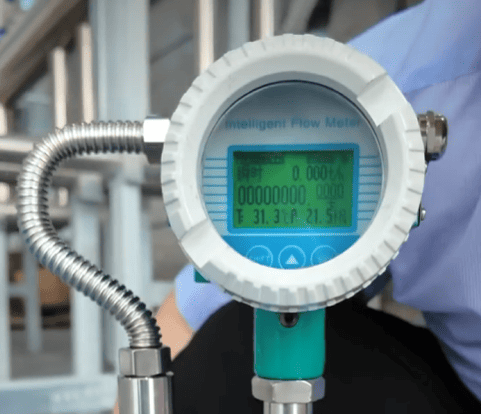

El principio básico: por qué el flujo de masa es esencial para el vapor

Dado que la densidad del vapor no es constante, medir su caudal volumétrico (p. ej., en m³/h) suele ser irrelevante si no se conoce también su presión y temperatura exactas en el mismo punto. Por esta razón, toda medición fiable de vapor se basa, en última instancia, en el caudal másico (p. ej., en kg/h, toneladas/h o lb/h), ya que la masa del vapor es un valor constante y fiable independientemente de su estado. Un medidor de caudal másico de vapor de alto rendimiento proporciona la lectura más precisa y directa para todas las aplicaciones de vapor. Por lo tanto, la mayoría de las mediciones de caudal de vapor requieren la unidad de caudal másico.

---

Una guía detallada sobre las tecnologías de medición de caudal de vapor

Si bien existen diversas maneras de abordar este desafío de la medición de vapor a alta temperatura, la industria se basa principalmente en unas pocas tecnologías probadas. Una descripción completa de las [cuatro maneras de medir el flujo de vapor] incluiría varios métodos, pero para aplicaciones industriales prácticas de medición de vapor, los siguientes son los instrumentos de medición de flujo de vapor más comunes y confiables.

---

# 1. Medidores de flujo Vortex: el estándar de la industria

Ventajas

☆ Sin piezas móviles: Esta es su mayor ventaja. Al no tener nada que se desgaste, rompa ni obstruya, los medidores de vórtice son extremadamente confiables y requieren un mantenimiento mínimo.

☆ Amplia relación de reducción: pueden medir con precisión una amplia gama de caudales, el medidor de flujo de vórtice de la serie STLU de silverinstruments.com puede manejar una velocidad de flujo de vapor de 3 a 60 m/s.

☆ Capacidad de alta temperatura y presión: Su robusta construcción de acero inoxidable totalmente soldado los hace inherentemente adecuados para entornos de vapor hostiles.

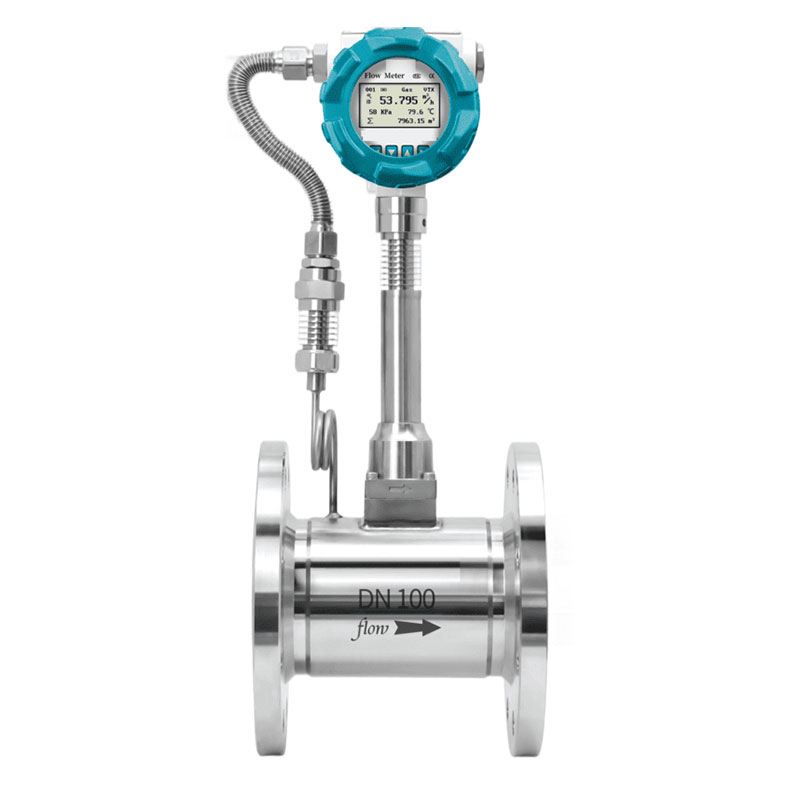

☆ Compensación de temperatura y presión integradas: muchos modelos pueden incluir sensores de temperatura y presión integrados, lo que permite una compensación en tiempo real de los cambios de densidad del vapor.

☆ Pantalla de flujo integral: pueden mostrar directamente la temperatura del vapor, la presión, el flujo volumétrico y el flujo másico, proporcionando información completa del proceso en el sitio.

☆ Fácil instalación: Su diseño simplifica la configuración, eliminando la necesidad de múltiples instrumentos auxiliares y reduciendo la complejidad de la instalación. El medidor de flujo de vórtice de inserción también está disponible para tuberías de vapor de más de 15 cm (6 pulgadas) de diámetro. Su instalación es muy sencilla.

Desventajas

Requiere tramos de tubería rectos: son sensibles a las perturbaciones del perfil de flujo y requieren una longitud significativa de tubería recta y sin obstrucciones aguas arriba y aguas abajo para obtener lecturas precisas.
Caudal Mínimo: No pueden medir caudales muy bajos, ya que se requiere una velocidad mínima para generar vórtices estables.

Los medidores de flujo Vortex tienen muchas ventajas y desventajas; para obtener más detalles, consulte este artículo: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Guía de referencia del rango de flujo de vapor saturado y sobrecalentado del medidor de flujo Vortex

Proporcionamos una tabla de referencia de los medidores de caudal de vórtice de la serie STLU que muestra los rangos de caudal de vapor para diferentes tamaños de tubería, bajo diversas presiones y temperaturas. La tabla incluye rangos de caudal de vapor saturado y sobrecalentado. Si bien los rangos exactos de caudal pueden variar ligeramente entre fabricantes de medidores de caudal de vapor, esta referencia es suficiente para que el público general tenga una idea clara de los rangos típicos de caudal de vapor. Rango de caudal de vapor saturado y sobrecalentado del medidor de caudal de vórtice.

Aplicaciones ideales

Para una comprensión más profunda, explore nuestra guía detallada sobre el medidor de caudal de vapor Vortex . Es la solución ideal para la gran mayoría de aplicaciones de vapor de planta y vapor saturado.

Vídeo relacionado: Cómo configurar el medidor de flujo de vórtice para la medición de vapor.

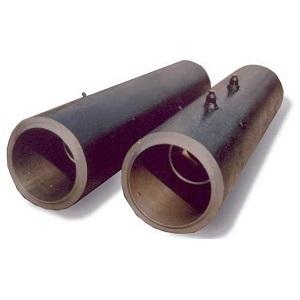

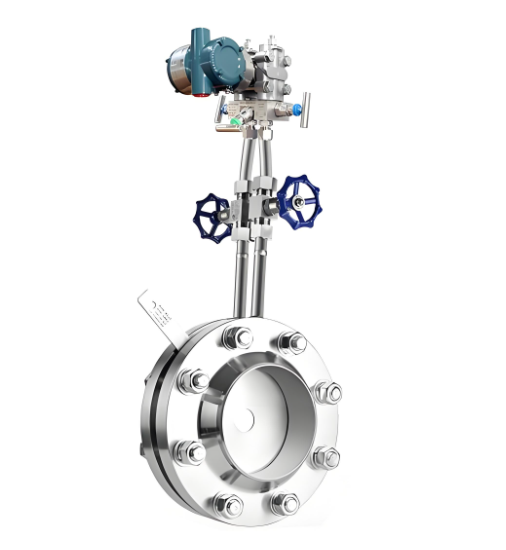

# 2. Medidores de flujo de presión diferencial (PD): el caballo de batalla tradicional

Ventajas

Capacidad de temperatura extremadamente alta: debido a que el elemento primario es una simple pieza de metal, puede fabricarse a partir de aleaciones exóticas para soportar prácticamente cualquier temperatura, por ejemplo, la temperatura del vapor sobrecalentado puede ser muy alta y también la presión también es muy alta y, a veces, el medidor de flujo de vórtice no puede manejarlo, algunos usuarios utilizarán un medidor de flujo de tubo Venturi para medir vapor.

Bajo costo para tuberías grandes: para líneas de vapor muy grandes, el enfoque DP puede ser más económico que otras tecnologías.

Desventajas

Pérdida de presión: Las placas de orificio, en particular, provocan una pérdida de presión significativa y permanente, lo que se traduce en un desperdicio de energía.

Desgaste: el borde afilado de una placa de orificio puede erosionarse con el tiempo en contacto con vapor a alta velocidad, lo que genera una pérdida de precisión.

Rango de medición limitado: tienen un rango de medición mucho más estrecho en comparación con los medidores de vórtice.

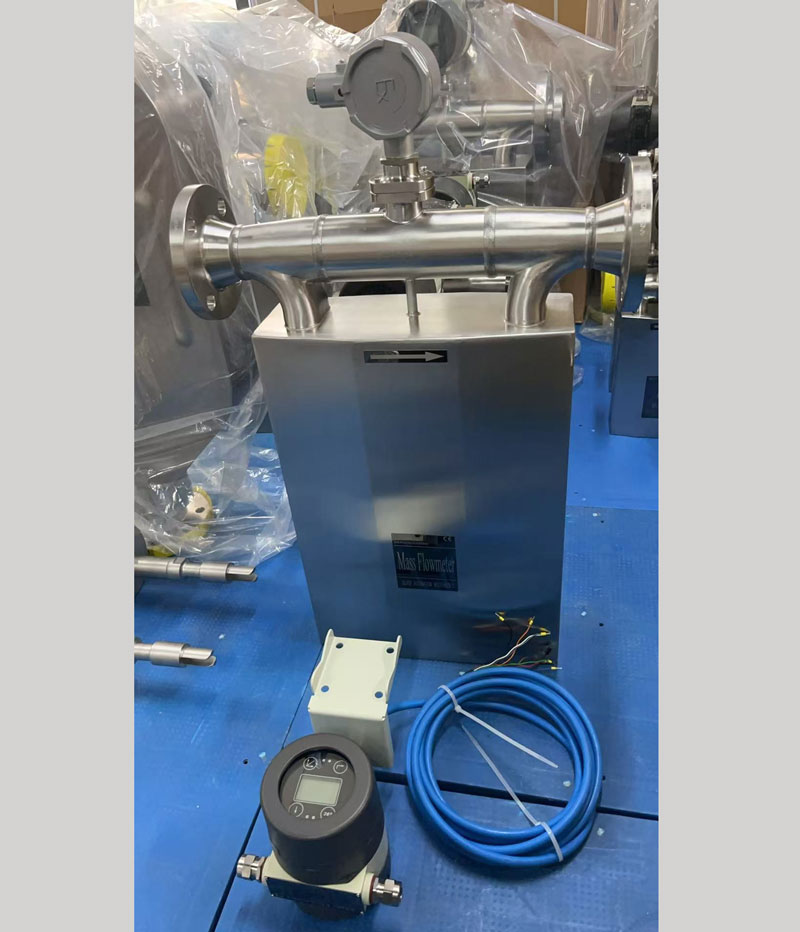

# 3. Medidores de caudal másico Coriolis: Lo último en precisión

Ventajas

Medición directa de masa: mide la masa directamente, eliminando la necesidad de compensación separada de temperatura y presión.

Máxima precisión: es la tecnología más precisa disponible para la medición de vapor.

Desventajas

Costo muy alto: Los medidores Coriolis son significativamente más caros que los medidores Vortex o DP.

El precio de un medidor de flujo másico varía entre $3,000 y $10,000, dependiendo del tamaño de la tubería, la temperatura y la clasificación de presión.

Dimensionamiento limitado: por lo general, se limitan a tamaños de línea más pequeños para aplicaciones de vapor debido a restricciones técnicas y de costo. Actualmente, el tamaño máximo del medidor de flujo de vapor Coriolis es de 12 pulgadas.

Los caudalímetros Coriolis también presentan diversas ventajas y desventajas. Para obtener una descripción detallada, consulte este artículo: Ventajas y desventajas del caudalímetro másico Coriolis.

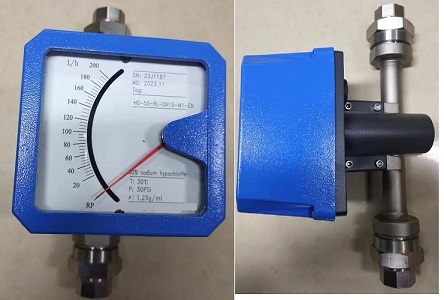

# 4. Rotámetros de tubo metálico: la opción sencilla y duradera

Principio de funcionamiento:

Un rotámetro de tubo metálico consta de un tubo cónico con un flotador en su interior. A medida que el vapor fluye hacia arriba a través del tubo, este eleva el flotador. Este alcanza un punto de equilibrio donde la fuerza ascendente del flujo de vapor es igual a su peso. La posición vertical del flotador se lee entonces en una escala, lo que proporciona una indicación directa del caudal. A diferencia de los rotámetros de tubo de vidrio, que se limitan a bajas presiones y fluidos suaves, los rotámetros de tubo metálico están fabricados con acero inoxidable y otras aleaciones, lo que los hace adecuados para condiciones exigentes como el servicio de vapor.

Ventajas:

Construcción robusta: Los rotámetros de tubo de metal están diseñados para soportar alta presión y temperatura, lo que los hace adecuados para aplicaciones de vapor saturado e incluso sobrecalentado.

Simplicidad mecánica: No requieren alimentación externa, electrónica ni instalación compleja. Esto los hace ideales para entornos remotos o peligrosos donde los recursos de mantenimiento son limitados.
Indicación local y transmisión remota: si bien muchos rotámetros proporcionan indicación directa en el sitio, los modelos modernos también pueden equiparse con acoplamiento magnético y transmisores electrónicos para entregar señales de 4 a 20 mA para su integración en sistemas de control.

Resistente a la erosión: la construcción totalmente metálica y la ausencia de sensores delicados significan que pueden soportar entornos de vapor erosivo mejor que algunos medidores mecánicos tradicionales.

Rentable: en comparación con los medidores Coriolis o vórtices, los rotámetros son significativamente menos costosos y a menudo son la opción económica para el monitoreo de vapor a nivel de servicio público.

Desventajas:

Menor precisión: Los rotámetros de tubo metálico suelen alcanzar una precisión de entre ±1,5 % y ±2,5 % del fondo de escala, inferior a la de los medidores de vórtice o Coriolis. Son más adecuados para la monitorización y el análisis de tendencias que para aplicaciones de transferencia de custodia o de alta precisión.
Relación de reducción limitada: el rango de medición es más estrecho que el de los medidores de vórtice, lo que significa que es posible que no capturen variaciones de flujo muy bajas o muy altas de manera efectiva.
Lectura manual sin electrónica: Los rotámetros básicos requieren inspección visual. Si bien los transmisores electrónicos solucionan este problema, suponen un coste adicional.

Aplicaciones ideales

Los rotámetros de tubo metálico se utilizan ampliamente en líneas de vapor de servicios públicos, aplicaciones de alimentación de calderas y monitorización de procesos donde las lecturas aproximadas son suficientes. Por ejemplo, una planta puede instalar rotámetros para monitorizar el consumo de vapor en diferentes departamentos, lo que garantiza una distribución aproximada de los costos energéticos sin invertir en tecnologías de precisión más costosas.
Para aplicaciones más exigentes, un rotámetro de tubo metálico con transmisor puede proporcionar una salida electrónica fiable, manteniendo la robusta simplicidad de su diseño. Esto lo convierte en un punto intermedio práctico entre los medidores mecánicos tradicionales y los sistemas electrónicos avanzados de medición de caudal.

Resumen de las tecnologías de los medidores de caudal de vapor

---

Cómo seleccionar el medidor de caudal de vapor adecuado

Para tomar la decisión correcta, es necesario revisar cuidadosamente el proceso. El primer paso es analizar los principales tipos de medidores de caudal de vapor .

# Vapor saturado vs. vapor sobrecalentado

Es fundamental conocer el estado del vapor. El vapor saturado se encuentra en su punto de ebullición a una presión dada, mientras que el vapor sobrecalentado se ha calentado. La temperatura del vapor saturado suele rondar los 200-250 °C, mientras que el vapor sobrecalentado puede alcanzar temperaturas mucho más altas, típicamente de 350-450 °C o más, a menudo a muy alta presión. Medir el caudal de vapor sobrecalentado es significativamente más difícil que medir el vapor saturado debido a su alta temperatura, baja densidad y propiedades variables más allá de su punto de ebullición. El vapor sobrecalentado es seco (100 % gas), lo que facilita su medición. El vapor saturado suele ser húmedo y requiere una colocación cuidadosa del medidor y, en ocasiones, equipo especializado para gestionar el posible condensado.

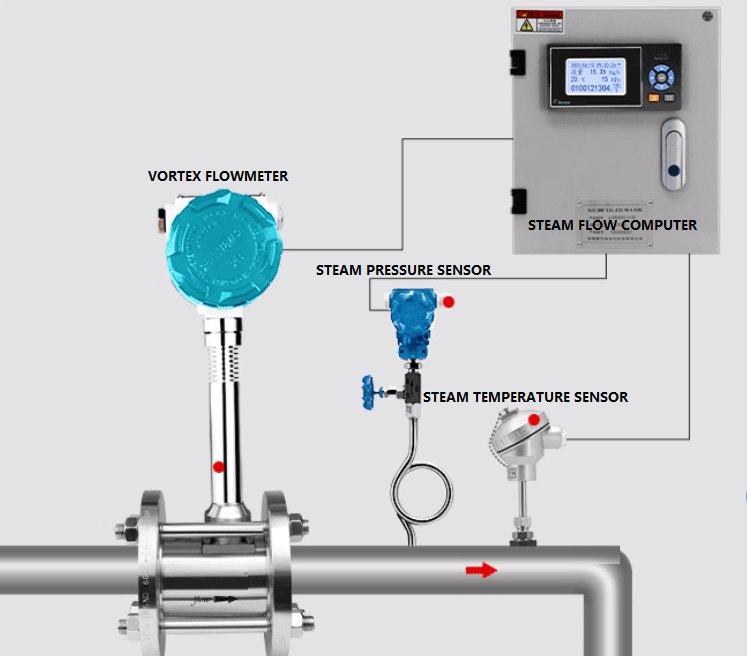

# El papel fundamental de la compensación de temperatura y presión

Como se mencionó, la densidad del vapor varía con la temperatura y la presión. Los medidores volumétricos como Vortex y DP miden la velocidad, no la masa. Para convertir su lectura volumétrica en una lectura precisa de caudal másico, deben integrarse con sensores de temperatura y presión. Esto se logra mediante un computador de flujo, que recibe la señal de velocidad del medidor de flujo y los datos en tiempo real de un transmisor de presión de vapor y un sensor de temperatura (RTD) dedicados. El computador de flujo realiza un cálculo en tiempo real para generar el caudal másico compensado.

Vídeo relacionado: Cómo configurar la computadora de flujo de vapor de la serie AJ


# Dimensionamiento e instalación

Un dimensionamiento adecuado es esencial para la precisión. El sensor de vapor debe dimensionarse para los caudales esperados en las condiciones de operación dadas. Por ejemplo, un medidor de caudal de vapor de 4 pulgadas para una línea principal de planta se seleccionaría en función de la potencia máxima de la caldera y la presión de la línea. La instalación es igualmente importante, en particular el requisito de tramos de tubería rectos para los medidores Vortex y DP a fin de garantizar un perfil de caudal estable.

Conclusión: Colaborar con los expertos

Elegir el medidor de caudal de vapor adecuado es una tarea compleja pero crucial que impacta directamente la eficiencia y los resultados de su planta. Si bien el medidor Vortex, robusto y confiable, es la opción ideal para la mayoría de las aplicaciones, los medidores DP y Coriolis ofrecen soluciones para requisitos más especializados. La clave del éxito reside en un análisis exhaustivo de su aplicación y en comprender cómo convertir las mediciones volumétricas en los datos precisos de caudal másico que realmente necesita.

En Silver Automation Instruments, nos especializamos en brindar soluciones integrales para la medición del caudal de vapor. Nuestros expertos pueden ayudarle a seleccionar, dimensionar y configurar la tecnología adecuada para su proceso, garantizando así datos fiables y precisos durante años.

Preguntas frecuentes (FAQ) sobre medidores de caudal de vapor

1. ¿Cuál es el mejor y más común medidor de caudal para vapor?
Para la gran mayoría de las aplicaciones industriales, el caudalímetro Vortex es el estándar de la industria y la mejor opción para medir vapor. Su diseño robusto, sin piezas móviles, lo hace altamente fiable y de bajo mantenimiento, ofreciendo una excelente relación calidad-precio. Dicho esto, el caudalímetro clásico de presión diferencial (PD) sigue siendo una solución muy utilizada, especialmente para aplicaciones de vapor de alta presión y alta temperatura que pueden ser difíciles de manejar.

2. ¿Por qué no puedo utilizar un medidor de caudal de agua estándar para vapor?
El vapor existe a temperaturas y presiones muy altas que destruirían los medidores de caudal estándar, como los magnéticos o de turbina. Además, la densidad del vapor varía drásticamente con la presión y la temperatura, lo que requiere las capacidades de compensación especializadas que ofrecen los medidores de caudal de vapor especializados.

3. ¿Necesito medir el flujo másico o el flujo volumétrico del vapor?
Siempre debe medir el caudal másico (p. ej., en kg/h o lb/h). Dado que la densidad del vapor no es constante, una simple lectura de volumen (como m³/h) suele ser irrelevante. Una lectura de caudal másico es la única manera de controlar con precisión el consumo y los costes energéticos.

4. ¿Qué es la compensación de temperatura y presión?
Dado que los medidores volumétricos como Vortex y DP miden la velocidad, deben combinarse con sensores de temperatura y presión independientes para obtener una medición precisa del caudal másico de vapor. Un computador de flujo utiliza los datos de los tres sensores para calcular continuamente la densidad del vapor y convertir la lectura de velocidad en un caudal másico preciso.

5. ¿Cuál es la diferencia entre vapor saturado y sobrecalentado?
El vapor saturado se encuentra en su punto de ebullición a una presión dada y suele contener gotitas de agua ("vapor húmedo"). El vapor sobrecalentado se ha calentado más allá de su punto de ebullición y es un gas completamente seco. El vapor sobrecalentado es más fácil de medir, pero ambos tipos pueden manejarse con el caudalímetro adecuado.

6. ¿Los medidores de caudal de vapor requieren tuberías rectas para su instalación?
Sí, la mayoría lo hacen. Los medidores de caudal de vórtice y de presión diferencial (PD) son sensibles a las perturbaciones del caudal y requieren una longitud considerable de tubería recta y sin obstrucciones (normalmente 10 diámetros aguas arriba y 5 aguas abajo) para garantizar la precisión. Un medidor Coriolis es el único que no requiere tramos de tubería rectos.

7. ¿Cuándo debo utilizar un medidor de caudal Coriolis para vapor?
Un caudalímetro Coriolis se utiliza en aplicaciones que exigen la máxima precisión (p. ej., superior a ±1%). Es la mejor opción para el control de procesos críticos o la transferencia de custodia de alto valor, pero su coste es considerablemente mayor.

8. ¿Se puede utilizar un rotámetro de tubo metálico para vapor?
Sí. Un rotámetro de tubo metálico es un medidor mecánico simple, duradero y económico que se puede utilizar para la indicación de caudal local en líneas de vapor de uso general donde la alta precisión no es el requisito principal. Nuestra empresa también ofrece rotámetros de tubo metálico equipados con salidas de señal y funciones de totalización, lo que ofrece una opción simple y duradera para el monitoreo de vapor de uso general.

9. ¿Qué pasa si mi vapor está “mojado”?
El vapor húmedo contiene gotas de agua que pueden causar imprecisiones en las mediciones y erosionar los componentes del medidor. Para obtener los mejores resultados, el medidor de caudal debe instalarse en una tubería vertical con el vapor fluyendo hacia arriba, y deben instalarse purgadores de condensado antes del medidor para eliminar la mayor cantidad de líquido posible.

10. ¿Cómo elijo el tamaño correcto para mi medidor de caudal de vapor?
El medidor debe dimensionarse según los caudales esperados a la presión y temperatura de operación específicas de su aplicación. Un medidor de tamaño incorrecto (ya sea demasiado grande o demasiado pequeño) será inexacto. Siempre es recomendable proporcionar los datos de su proceso a un experto en instrumentación (como silverinstruments.com) para garantizar un dimensionamiento adecuado.
