¿Por qué necesitamos sellos de diafragma para manómetros o transmisores?

En las industrias que involucran operaciones y sistemas con procesamiento de fluidos, la medición de presión es una actividad crítica. Estos fluidos no siempre no son reactivos y, por lo tanto, pueden dañar el material del equipo sensor de presión (como el manómetro y los transmisores de presión) a través de la corrosión. Esto da como resultado lecturas erróneas y un mal funcionamiento del sensor. En tales procesos de medición de presión en entornos controlados, los sellos de diafragma se usan ampliamente para proteger a los sensores de presión de ser afectados por el fluido del proceso.

¿Qué es el sello de diafragma?

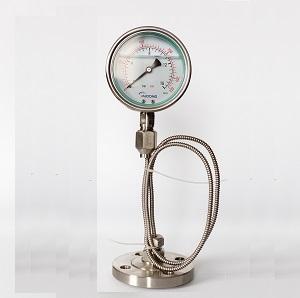

Un sello de diafragma es una membrana flexible que cubre el sensor y su camino adyacente para evitar que el fluido del proceso entre en contacto con él. La presión del sistema controlado se puede medir fácilmente a través de esta membrana mientras se retiene el líquido. Por lo general, los sellos de diafragma de aislamiento están hechos de elastómeros y se pueden personalizar según los requisitos del fluido con el que se trata.

Para medir la presión del fluido con precisión, el espacio creado entre el sello químico y el equipo sensor se llena con un líquido apropiado. La presión del fluido del proceso se transfiere a este líquido, que a su vez es leído por el sensor de presión. El sello del diafragma se monta con la ayuda de bridas abiertas, roscadas, sanitarias u otras conexiones similares. También se les conoce como protectores de calibre o sellos químicos. Para los sistemas que operan en entornos de alta presión, los diafragmas están hechos de materiales como Hastelloy, Inconel, Monel, acero inoxidable o titanio. No es necesario decir que algunos materiales son más adecuados para ciertos fluidos que otros.

¿Cuáles son los sellos químicos utilizados en la industria alimentaria?

En las industrias de alimentos y bebidas o farmacéutica, estos sellos se utilizan en los procesos sanitarios para evitar que se produzca contaminación debido a la acumulación de fluidos en el sistema. Si se produce una acumulación de, digamos, leche en un puerto o manómetro de presión, todo el lote de producción se ve comprometido. Además, los fluidos como el agua ultrapura pueden perder su pureza extrema si entran en contacto con el metal del sensor de presión. Los sellos de diafragma también se usan para controlar cualquier fluctuación de presión menor en ciertos sistemas neumáticos.

Mejora para selas de diafragma

Los sellos de diafragma tienen pocas áreas de mejora y los diseños actuales están equipados para manejar tales preocupaciones. Los modelos más nuevos están diseñados para eliminar el máximo espacio muerto, son de naturaleza autolimpiante y permiten el flujo continuo de fluido. Algunos de los sellos utilizados en situaciones de alta presión tienen capacidades anti-obstrucción debido a la ausencia de la formación de cavidades internas cuando se montan. El control de temperatura y la sensibilidad mejorada del rendimiento al predecir y difundir regiones de alto estrés son dos características incorporadas en los sensores multipropósito. Todas estas características adicionales resultan en una mayor longevidad y un rendimiento efectivo al tiempo que evitan la corrosión.

Conclusión

Hay muchas opciones de sellos de diafragma disponibles para su uso en el mercado. Para encontrar algo que se adapte a su aplicación, comparta sus requisitos junto con cualquier experiencia previa que tenga sobre el proceso con un especialista en productos.
