Los instrumentos, aunque el uso de sistemas de control computarizado ha reducido parte del mercado de registradores, aún se utilizan ampliamente en muchos dispositivos pequeños y medianos, y se puede predecir que no serán reemplazados por completo por computadoras durante un período considerable. Actualmente, los registradores mecánicos de papel, ampliamente utilizados, presentan una serie de problemas, como una gran carga de trabajo diaria de mantenimiento, altos costos operativos, baja confiabilidad, aplicación inflexible e incapacidad para procesar y utilizar la información.

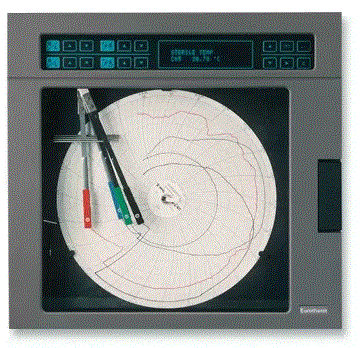

La grabadora de papel tiene un gran trabajo de mantenimiento.
Por lo tanto, muchos fabricantes de registradores sin papel se han comprometido a utilizar nuevas tecnologías para mejorar su rendimiento, como la tecnología de microcomputadoras, la tecnología de cabezal térmico, la tecnología de inyección de tinta, etc. Desde la década de 1990, con el desarrollo de la tecnología de circuitos integrados a gran escala y la tecnología de pantallas gráficas de cristal líquido, los principales fabricantes de instrumentos de automatización internacionales han comenzado a desarrollar una nueva generación de registradores: registradores sin papel y sin notas. Su aparición ha despertado gran interés entre los usuarios domésticos y los fabricantes de instrumentos, y también marca la llegada de la era de la grabación sin papel. Así nació el registrador sin papel de 8 canales.Alrededor de 1992, muchas empresas extranjeras lanzaron grabadoras de adquisición de datos, entre las cuales las más representativas fueron la grabadora sin papel Datavis A de Hartmann Laon (H&B) en Alemania y la grabadora sin papel de Panny&Giles Teletrend en el Reino Unido. La grabadora sin papel 2 de Teletrend tiene un tamaño estándar de 144 × 144 mm y viene con una unidad de disco de 3,5 pulgadas que es totalmente compatible con PC. Es fácil transferir o guardar datos de la tabla al disco y puede almacenar datos de trabajo de uno a 640 días (dependiendo del intervalo de registro). Tiene gráficos de barras de cuatro canales, pantalla digital y funciones de visualización de curva de tendencia de rango medio. El modo de trabajo de la grabadora de gráficos sin papel se puede seleccionar a través de la configuración del software. Su mayor característica es el uso de un tubo de osciloscopio a color como pantalla, que tiene función de visualización a color.
El registrador sin papel Datavis A (³) de H&B cuenta con una carcasa compacta de 72 × 144 mm y una pantalla gráfica LCD monocromática con una resolución de 92 × 200. Admite cuatro canales de entrada de señal estándar y cuenta con tres funciones principales: visualización de gráfico de barras, visualización digital y visualización de tendencias históricas. Configuración completa y funcionamiento normal con indicaciones en alemán, inglés o francés, e interfaces de comunicación estándar.

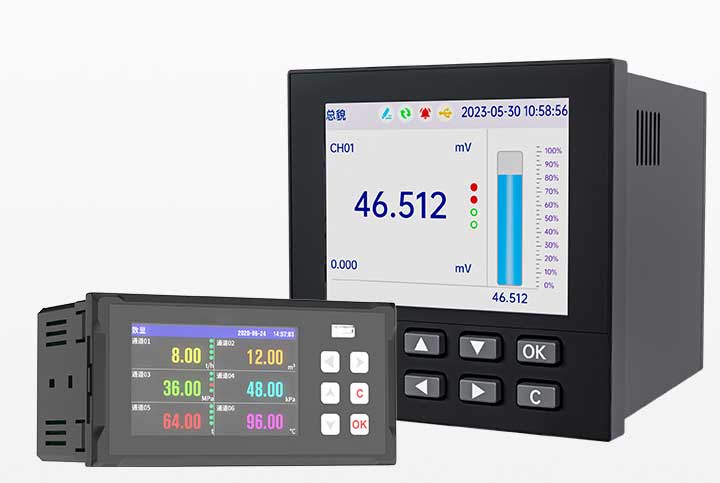

El registrador sin papel de China se está desarrollando rápidamente
El desarrollo de registradores gráficos sin papel en China se llevó a cabo prácticamente al mismo tiempo que en otros países. El Centro Nacional de Investigación de Ingeniería de Automatización Industrial de la Universidad de Zhejiang lideró la inversión de una gran cantidad de mano de obra y recursos materiales en el desarrollo de registradores sin papel a principios de la década de 1990, y completó el desarrollo en junio de 1994. El registrador entró en la fase de pruebas de campo, inició su producción en masa en 1995 y se lanzó al mercado nacional. Desde entonces, se ha inventado el registrador de datos de 8 canales.

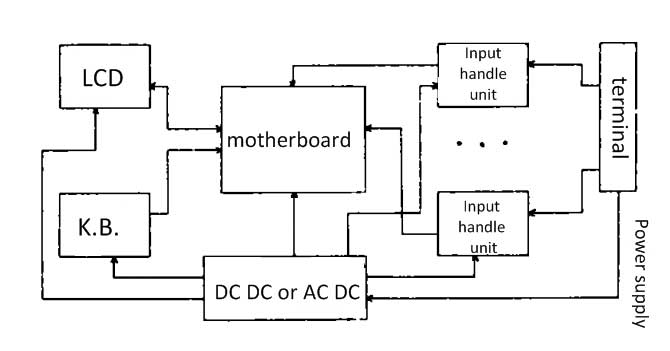

El registrador sin papel de 8 canales consta de cinco partes principales
a. Placa base: La placa base tiene una CPU, 32KROM, 512KRAM, etc.
b. Pantalla gráfica LCD: Adopta una pantalla gráfica monocromática con retroiluminación, que puede funcionar en lugares oscuros.
c. Teclado: Un teclado de membrana con algunas teclas que pueden completar funciones de configuración y operación normal.
d. Fuente de alimentación: permite alimentación 24VDC o 220VAC 50Hz, con una potencia inferior a 5W.
e. Unidad de procesamiento de entrada: Se procesan señales de entrada de hasta 8 canales mediante fase. Tras el procesamiento por la unidad de procesamiento de entrada correspondiente, se convierte en una señal estándar interna unificada. Todas las unidades de procesamiento de entrada utilizan entradas aisladas y cuentan con funciones de desplazamiento del cero y ajuste de rango.
a. Entrada. Señal de entrada: Registrador de panel sin papel de 8 canales, que permite la entrada directa de todo tipo de señales. Las señales de entrada incluyen: 0-10 mA, 0-5 V, 4-20 mA, 0-20 mA, 1-5 V CC, termopares (E, K, S, B, etc.), termistores (Pt100, Cu50) y señales de frecuencia. Canal de entrada, libremente combinable por el usuario, que permite diferentes tipos de entrada de señal para cada punto.

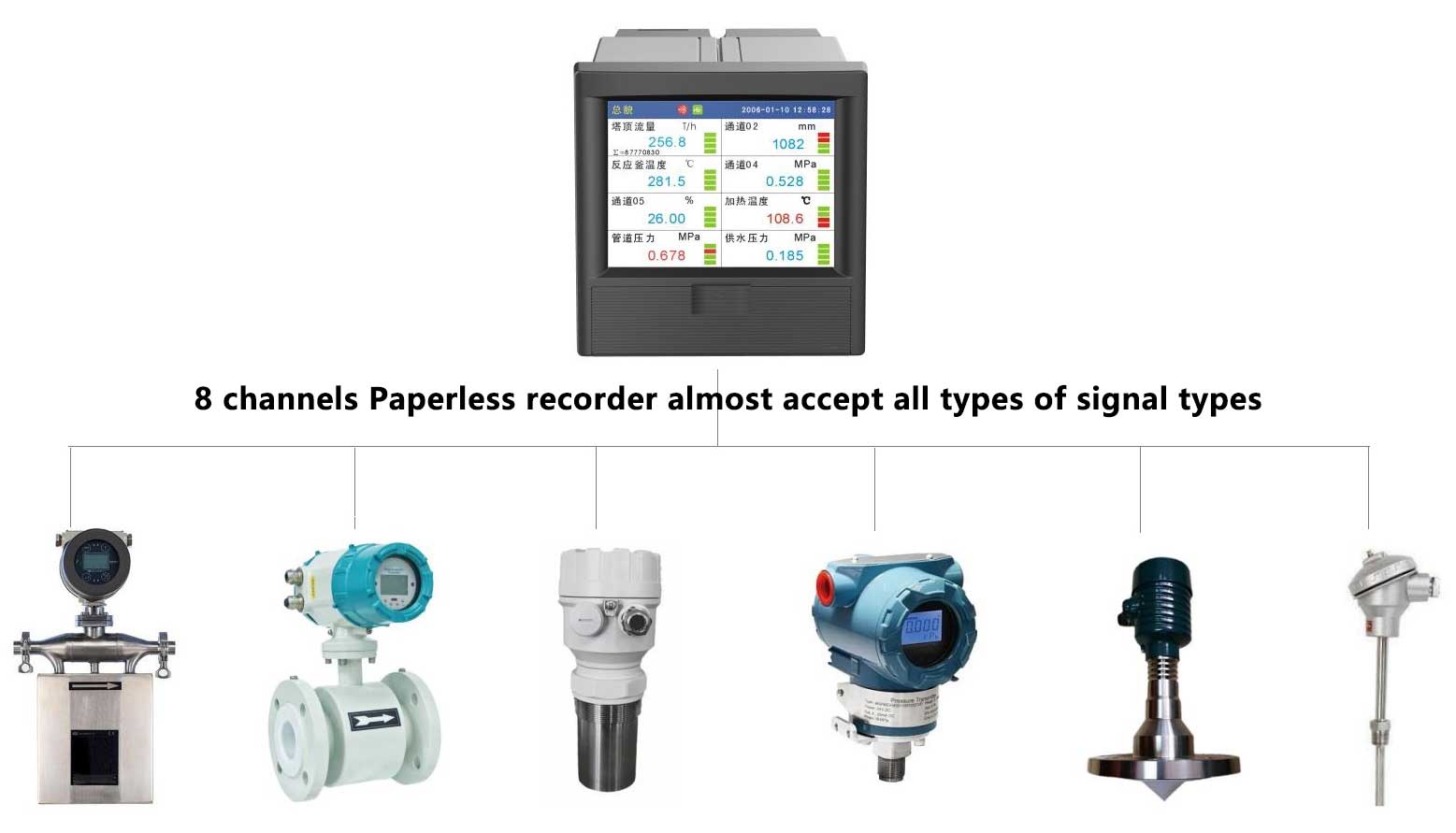

Grabador sin papel de 8 canales que acepta prácticamente todos los tipos de señales.

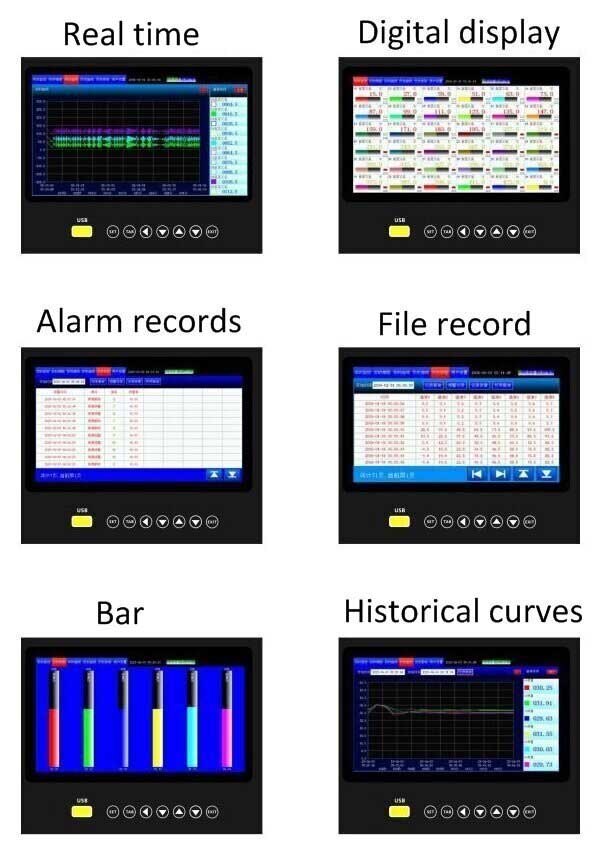

b. Pantalla dual. El mismo canal permite visualizar tanto porcentajes como cantidades, lo que facilita el control de parámetros.
c. Visualización de tendencias en tiempo real. Se pueden mostrar dos curvas simultáneamente en la misma página. Se pueden seleccionar diferentes intervalos de registro mediante la configuración y la escala de tiempo se puede ajustar para ampliar o reducir la imagen en cualquier momento.
d. Visualización de tendencias históricas. Según diferentes intervalos de registro, es posible recuperar curvas de tendencia que abarcan desde unos pocos días hasta varios meses, y la recuperación más corta puede ser de 40 segundos, de principio a fin.
e. Gráfico de barras. Indicación de gráfico de barras de 8 canales, conveniente para la observación remota, y también tiene señales de configuración de alarma de límite superior e inferior, que pueden comprender oportunamente la situación de alarma de cada canal.
f. Visualice las curvas en modo totalmente dinámico. Con una resolución limitada, amplíe o reduzca automáticamente la imagen según la fluctuación real de cada canal para garantizar la máxima precisión de visualización.
g. Función de visualización digital. Se pueden mostrar en la misma pantalla dos gráficos de barras horizontales, números de etiqueta y valores de medición de cuatro dígitos de 20 × 20 mm (magnitud de ingeniería) de dos canales. Además, cuenta con funciones de visualización de bucle automático y visualización manual.
h. Función de alarma. Los registradores de proceso de 8 canales cuentan con funciones de alarma de límite superior e inferior, y estos límites se pueden configurar arbitrariamente mediante la configuración. La alarma de cualquier canal se indicará en inglés en la pantalla de tendencias en tiempo real, y el contacto de conversión de alarmas se activará, lo que facilita la conexión con el sistema de alarma.
i. Configuración. La función de configuración ofrece tres pantallas de configuración completamente localizadas, que pueden configurarse sin necesidad de formación. Las funciones de configuración incluyen:
j. Registro. Cada canal puede registrar 61440 puntos de datos, lo que suma un total de 491520 puntos de datos en 8 canales. La duración del almacenamiento de datos depende del intervalo de registro, que varía entre un mínimo de 17 horas y un máximo de 170 días. Cuanto mayor sea el intervalo de registro, mayor será el tiempo de almacenamiento.
k. Protección contra cortes de energía. Todos los datos registrados y la información de configuración no se perderán por cortes de energía, con un tiempo de protección de hasta seis meses.
l. Reloj de tiempo real. La mesa cuenta con un reloj calendario centenario que aún funciona con normalidad incluso tras un corte de energía.
m. Comunicación. Dispone de dos puertos de comunicación RS-232C o RS-485 que permiten intercambiar información fácilmente con ordenadores convencionales. Según las necesidades del usuario, se puede proporcionar software de procesamiento para PC, incluyendo módulos funcionales como impresión de tablas, impresión de curvas, análisis de datos, visualización de curvas y almacenamiento de datos. Actualmente, silverinstruments.com ofrece un registrador sin papel E-thernet de 8 canales.

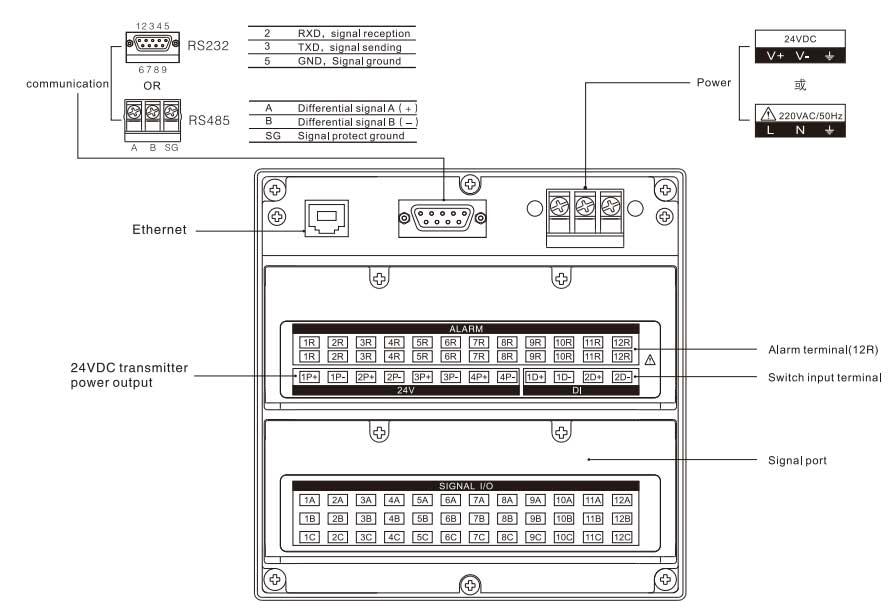

Comunicación RS485 o RS232
n. Cifrado. Proporcione una contraseña de 6 dígitos. Solo al proporcionarla se podrá modificar la información de configuración y restablecer la contraseña.
o. Precisión de visualización en tiempo real de la magnitud de ingeniería ± 0,1 %, precisión de visualización de la curva ± 0,4 %, precisión de recuperación ± 0,4 %, gráfico de barras ± 0,5 %
Grabadora retroiluminada de 8 canales sin gráficos. Equipada con función de retroiluminación, permite su uso en entornos completamente oscuros o con poca luz.
q. Fuente de alimentación. CC 24 V ± 10 %, 200 mA; CA 220 V ± 10 %, 5 VA, 50 Hz.
r. Tamaño: 144 × 144 × 249 mm o mayor

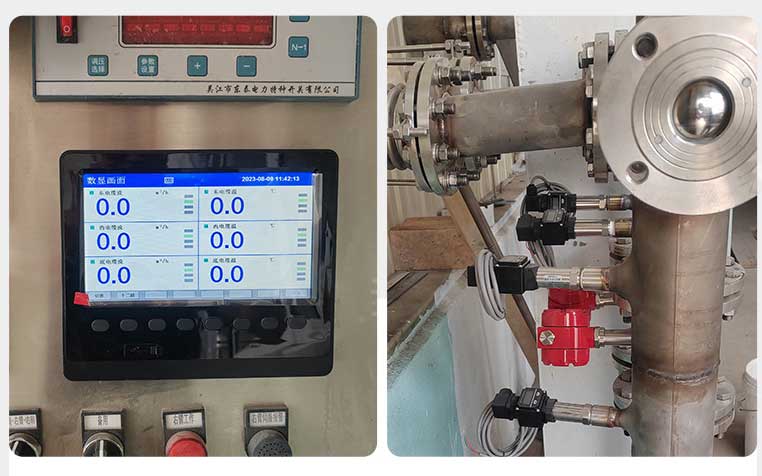

Amplias aplicaciones de registradores sin papel
El grabador sin papel con 8 canales de entrada, como un grabador de nueva generación que combina tecnología de microprocesador, almacenamiento de ultra gran capacidad y tecnología de pantalla LCD gráfica, tiene características muy obvias:
Alta confiabilidad
Los registradores de papel tradicionales siempre dependen de servoaccionamientos y mecanismos de transmisión, lo que los convierte en los instrumentos con la mayor tasa de fallas y la mayor carga de trabajo de mantenimiento entre todos los instrumentos secundarios; El registrador sin papel y sin notas hace que el registrador sea un instrumento completamente electrónico, sin ningún componente de transmisión mecánica en su interior, y su confiabilidad mejorará enormemente.
No es necesario realizar mantenimiento diario en el registrador gráfico industrial sin papel de 8 canales
Las grabadoras convencionales no pueden prescindir del papel y el bolígrafo, ya que son consumibles que deben reemplazarse con frecuencia, lo que aumenta la carga de trabajo diaria de mantenimiento. Las grabadoras sin papel con 8 canales de entrada eliminan por completo el papel y el bolígrafo, lo que imposibilita su reemplazo y reduce considerablemente la carga de trabajo de los operarios.
Los costos operativos diarios son cero
Los costos operativos diarios de las grabadoras comunes incluyen dos partes principales: la sustitución de papel y bolígrafo, que representa una parte considerable del costo, como la última grabadora de inyección de tinta lanzada al mercado, que requiere la sustitución de dos cabezales de inyección y una caja de papel de registro al año, con un costo total de aproximadamente 2000 yuanes; y la sustitución y el mantenimiento de los componentes mecánicos móviles. Los dispositivos sin papel y para tomar notas no requieren inversión para sustituir papel y bolígrafo, y la vida útil de los componentes electrónicos es mucho mayor que la de las piezas mecánicas móviles. Dentro de su vida útil normal, no es necesario invertir en la sustitución de sus componentes electrónicos.
Diversidad funcional
Esto es obvio. Como se mencionó anteriormente, el registrador gráfico sin papel de 8 canales es un producto que combina CPU, almacenamiento de gran capacidad y tecnología de pantalla de gráficos líquidos. Cuenta con funciones incomparables con los registradores convencionales:
a. Función de visualización en forma de barra de alta resolución
b. Función de visualización digital con tamaño de fuente grande.
c. Función de recuperación de curvas cómoda y de alta precisión.
d. Función de compresión y amplificación para visualizar curvas.
e. Interfaz de configuración extremadamente intuitiva
f. Crear condiciones para el reprocesamiento, procesamiento y utilización de datos, como la realización de análisis de sistemas, modelado, etc.
Alto rendimiento pero con bajo costo de precio
Debido a su gran funcionalidad y a que no hay necesidad de costos operativos diarios, su precio de uso integral es mucho menor que el de las grabadoras comunes.
Debido a sus numerosas ventajas, los registradores sin gráficos han atraído gran atención por parte de los usuarios y se puede predecir que serán ampliamente aceptados por ellos en un futuro cercano.
