Transmisor de nivel de radar

El transmisor de nivel por radar es un dispositivo utilizado para medir niveles de líquido. Debido a su alta precisión y exactitud, estos transmisores de nivel de tipo radar son ampliamente utilizados comercialmente.

Principio de funcionamiento

El principio de funcionamiento de los transmisores de nivel de radar es muy similar al transmisor de nivel ultrasónico y la única diferencia es que los indicadores de nivel de radar utilizan ondas de radio en lugar de ondas ultrasónicas. Este transmisor consta de tres partes.

• 1- un transmisor
• 2- una antena
• 3- Un receptor de señal

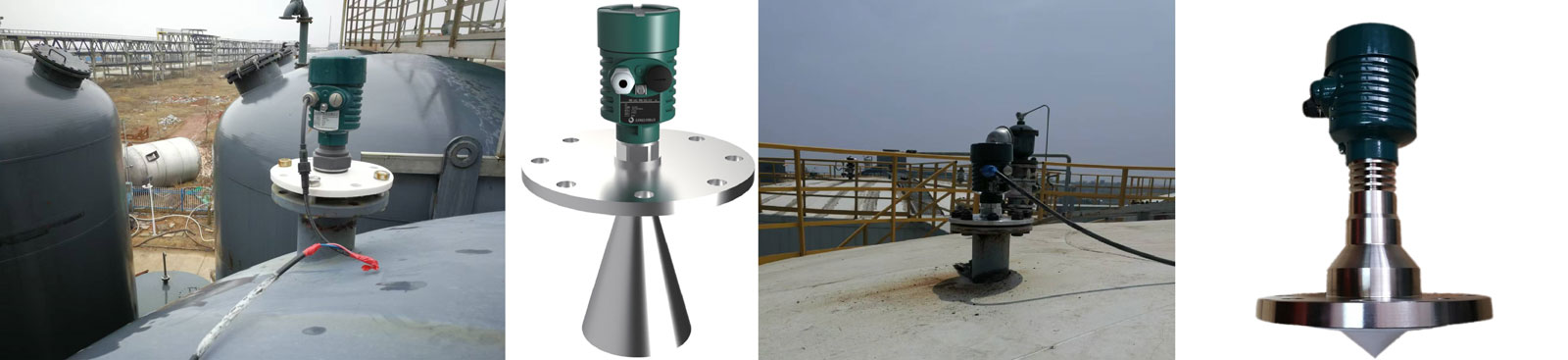

Este transmisor está conectado a la parte superior del tanque que contiene el líquido a medir. La parte transmisora de este dispositivo emite ondas conocidas como ondas de radio y es muy similar a las microondas. Tan pronto como estas ondas electromagnéticas golpean la superficie del líquido, se reflejan en la dirección opuesta. Estas ondas, a su vez, ingresan a la antena y son detectadas por el receptor. El tiempo de vuelo, es decir, el tiempo que tardan estas ondas en recorrer la distancia dada, se usa para calcular el nivel del líquido.

Tipos de transmisores de nivel de radar

Algunos niveles de radar usan guías de onda para guiar las ondas en una dirección adecuada de líquido en el tanque, mientras que otras simplemente emiten estas ondas de alta frecuencia en un espacio abierto. En base a esta diferencia, estos transmisores se dividen en dos tipos.

1- Transmisor de nivel de radar de onda guiada

Estos transmisores emplean ondas guía para dirigir las ondas de radio y ayudan a combatir la pérdida de onda. Canalizan las ondas en línea recta hacia la superficie del líquido y, por lo tanto, ayudan en la medición precisa.

2- transmisor de nivel de radar sin contacto

Los transmisores de radar sin contacto utilizan sus antenas para dirigir las ondas y también para recibirlas. Por lo tanto, estos transmisores ofrecen una posibilidad de pérdida de señal. Sin embargo, estos transmisores son más simples en su estructura y la propagación de la señal ocurre en un espacio abierto.

Caracteristicas

• ✔ Sensor de nivel continuo: el radar emite ondas electromagnéticas, y la sonda apenas se ve afectada por la temperatura, la presión, el gas, etc.
• ✔ Amplias aplicaciones: se pueden usar para medir líquidos, lodos, granos, sólidos, polvo, etc.
• ✔ Capacidad de detección silenciosa y autoajustable
• ✔ Mayor precisión en la medición hasta una distancia de 100 pies.
• ✔ Los transmisores pueden variar la amplitud de las ondas.
• ✔ También pueden analizar la forma del eco.
• ✔ La forma del tanque y otras características ambientales no afectan la medición.

Aplicaciones del transductor de nivel de radar

La instalación sin contacto y de arriba hacia abajo y la precisión de la medición lo convierten en un dispositivo de medición de nivel muy útil. Por lo tanto, estos transmisores se utilizan en industrias de procesamiento de alimentos, gestión de agua y combustible, industrias mineras, industrias de gestión de ácidos, solución salina y gestión de aguas residuales y otras industrias. Estos transmisores de nivel son altamente capaces de medir el nivel de líquidos corrosivos y limpios en los tanques.

Transmisor de nivel de radar de onda guiada

Descripción general del transmisor de nivel de tipo de radar guiado

Este transmisor es un transmisor de nivel de tipo radar que utiliza una onda guiada para la emisión de las ondas electromagnéticas del transmisor. El objetivo de usar un radar de onda guiada es canalizar adecuadamente las ondas para evitar cualquier pérdida de señal que pueda afectar la medición. Este sensor de nivel de radar se instala en el lado superior del tanque y se sumerge una sonda en el líquido. Por lo tanto, no es un tipo de dispositivo de medición de nivel sin contacto. Las ondas se emiten por las sondas de nivel y cuando golpean la superficie del líquido se reflejan hacia atrás dentro de los límites de la sonda. El principio general de funcionamiento es el mismo que el de la transmisión a nivel de radar.

Aplicaciones del transmisor de nivel GWR

La guía controlada de las ondas electromagnéticas evita la pérdida de señales y, por lo tanto, la precisión de la medición aumenta considerablemente. Este sensor de nivel de radar de onda guiada encuentra su gran aplicación para la medición de nivel de interfaz de líquidos como agua y aceites y también mide a través de las espumas. Estos dispositivos no se ven afectados por la alta densidad, temperatura y presión, y esta calidad favorece las aplicaciones amplias. El uso clave de estos transmisores se emplea en las industrias de petróleo, gas, petroquímica y otros procesos.
