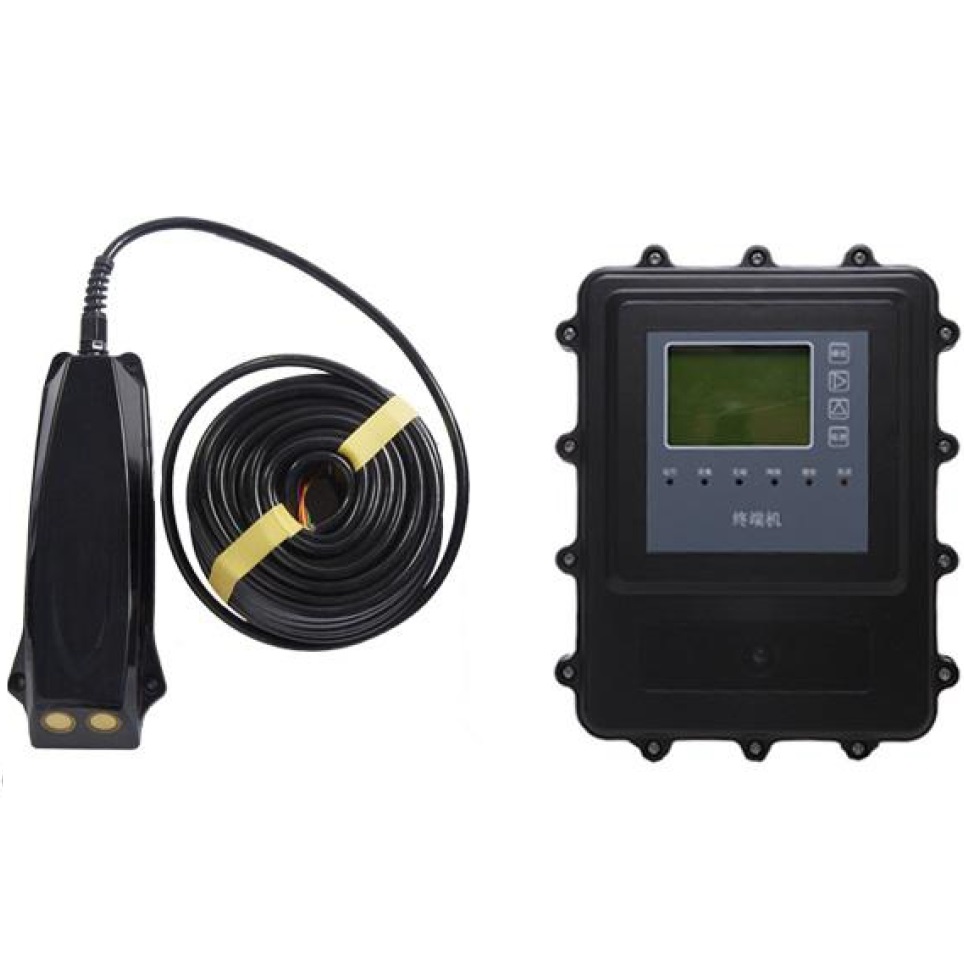

El medidor de caudal ultrasónico Doppler de canal abierto es un dispositivo utilizado para medir el caudal de tuberías o canales parcialmente llenos.

Principio del caudalímetro ultrasónico de tubo parcialmente lleno de la serie SLH-OP

La medición del desplazamiento Doppler resultante de la reflexión de un haz ultrasónico sobre materiales reflectantes, como partículas sólidas o burbujas de aire arrastradas en un fluido en movimiento, o la turbulencia del propio fluido, permite calcular la velocidad del flujo. Al utilizar la velocidad del sonido a través del aire, se puede determinar la distancia desde el sensor hasta el nivel del líquido. A continuación, se puede calcular el flujo a través del canal en función de la medición del nivel; el usuario puede introducir las propiedades del canal. Calcula el caudal en función de la velocidad media del flujo, la profundidad del agua y la temperatura del agua. El dispositivo también puede mostrar el caudal transversal.

La temperatura del agua se mide mediante una sonda de temperatura que se coloca en la parte superior del instrumento y que debe sumergirse en el agua durante un tiempo determinado para reflejar la temperatura real del agua. Esto se hace para calibrar la velocidad de las ondas ultrasónicas en el agua y corregir los valores del nivel del agua medidos por el sensor de presión. La profundidad del agua se mide mediante un sensor de presión de alta precisión colocado en la parte inferior del instrumento, con la parte sensora en contacto directo con el agua.

Ventajas del caudalímetro ultrasónico de tubería parcialmente llena de la serie SLH-OP

• Sin pérdida de carga, sin necesidad de construir canales ni vertederos.
• No es necesario calibrar la relación nivel de agua-caudal, especialmente adecuado para canales de flujo lento donde no se puede utilizar el método de nivel de agua; no es necesario realizar obras de ingeniería, no hay costos de ingeniería, instalación rápida y fácil sin necesidad de interrupción del flujo.
• La sonda del instrumento se instala directamente en un soporte extraíble y sencillo fijado a la pared del canal, y se conecta al terminal de control a través de un cable de comunicación.
• Bajo consumo de energía, puede trabajar continuamente en campo sin necesidad de una fuente de alimentación externa.
• El terminal de control viene con una pequeña batería incorporada que puede funcionar de forma continua durante 2 meses y puede seguir funcionando después de cargar o reemplazar la batería de repuesto. También se puede conectar a una batería grande o a la red eléctrica doméstica.
• Visualización y almacenamiento in situ, con capacidad de almacenamiento de hasta seis meses. Los últimos datos medidos se muestran automáticamente in situ y los datos históricos se pueden consultar mediante los botones de control de visualización del terminal. Los datos de las mediciones tomadas cada 10 minutos se pueden almacenar durante seis meses.

Especificaciones técnicas

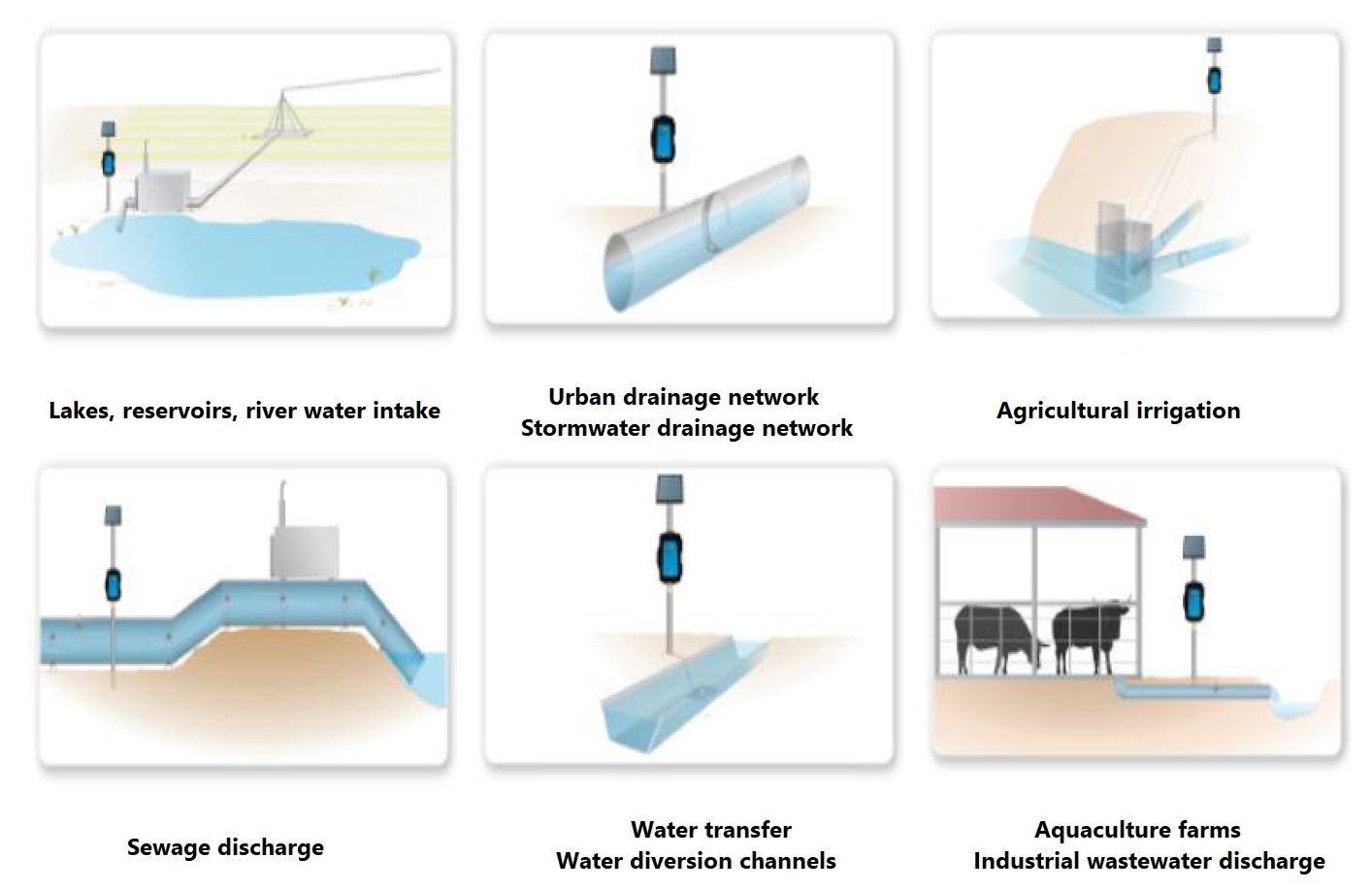

Aplicaciones

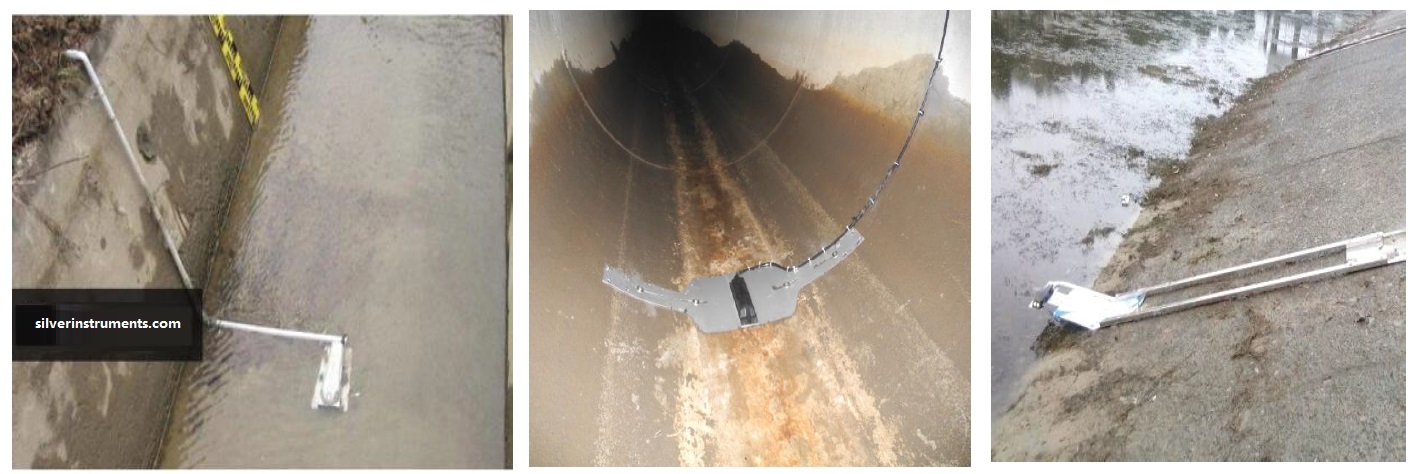

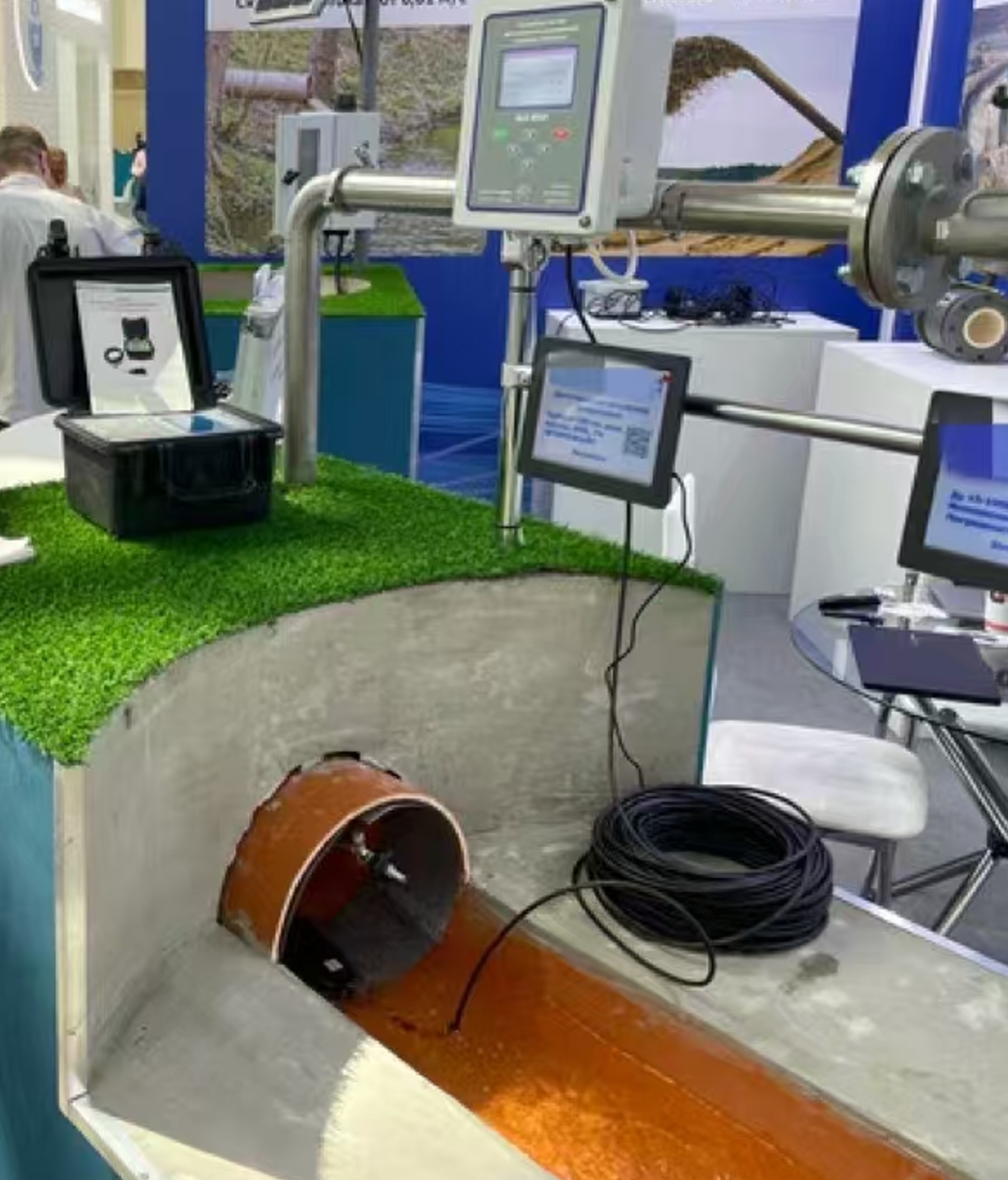

Imágenes del sitio
