¿Cómo elegir un medidor de caudal de biogás?

El biogás se compone principalmente de metano (CH4), dióxido de carbono (CO2) y una pequeña cantidad de hidrógeno (H2), monóxido de carbono (CO) y sulfuro de hidrógeno (H2S).
Al elegir un medidor de caudal de biogás es importante tener en cuenta los siguientes parámetros.

Caudal de biogás en condiciones estándar o reales

El caudal puede medirse en forma estándar o real. Al medir el caudal, "N" significa "normal", lo que significa que el volumen de gas se ha ajustado a una temperatura y presión estándar, generalmente 0,101,325 kPa. El caudal real es el volumen real de gas que pasa por un medidor de caudal por unidad de tiempo, por ejemplo, m³/h.
El caudal de biogás se puede medir utilizando el medidor de caudal térmico , el medidor de caudal de turbina de gas , los medidores de caudal de vórtice y el medidor de caudal de presión diferencial, entre otros.
El medidor de flujo térmico o el medidor de flujo de turbina de gas serie SGW-D son adecuados para medir el caudal normal. Mientras que el medidor de flujo de vórtice o el medidor de flujo de turbina de gas serie SGW-C son adecuados para medir el caudal volumétrico de biogás.

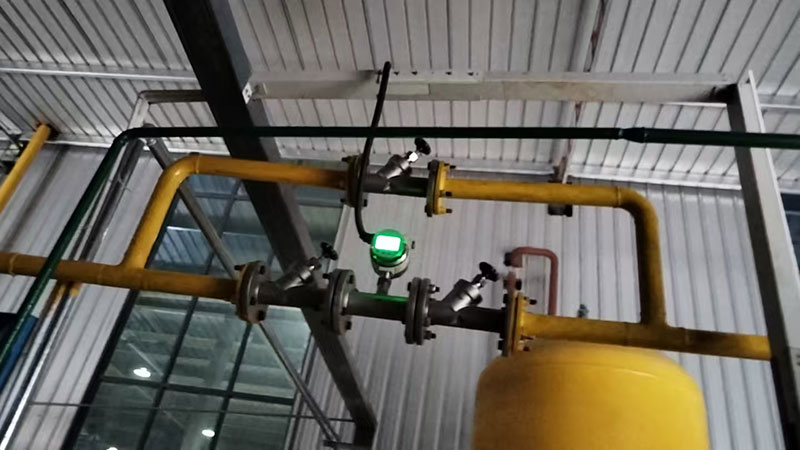

thermal biogas flow meter application
Aplicación del medidor de caudal de biogás térmico

Rango de caudal y tamaño de la tubería

Los fabricantes de medidores de flujo de biogás deben determinar el tamaño del sensor de flujo de gas, que generalmente se determina por el rango de caudal y el diámetro de la tubería. Lo ideal es que el diámetro del medidor de flujo seleccionado y el tamaño de la tubería coincidan, pero debido al caudal de biogás, podría ser posible seleccionar un medidor de flujo más grande o más pequeño que la tubería.
Flow meter
sensor size
DN (mm)
25 40 50 80 100 150 200 250 300 400 500 600 700 800 900 1000 1200 1500 2000
Biogas Flow range
(N m3/h)
51 129 206 516 860 1720 3440 5160 7430 13209 20640 29721 40454 52838 66873 82560 118886 185760 330240

En la siguiente tabla se muestra el rango de caudal correspondiente del medidor de caudal másico térmico. Verifique que su rango de caudal se encuentre dentro del rango de nuestro medidor.

Conexión del proceso del medidor de flujo

También es importante informar a su fabricante sobre el tipo de conexión de proceso que desea utilizar. Puede optar por un medidor de caudal de biogás de inserción, con brida o incluso de tipo oblea.

Aquí enumeramos algunas conexiones de procesos para su referencia.

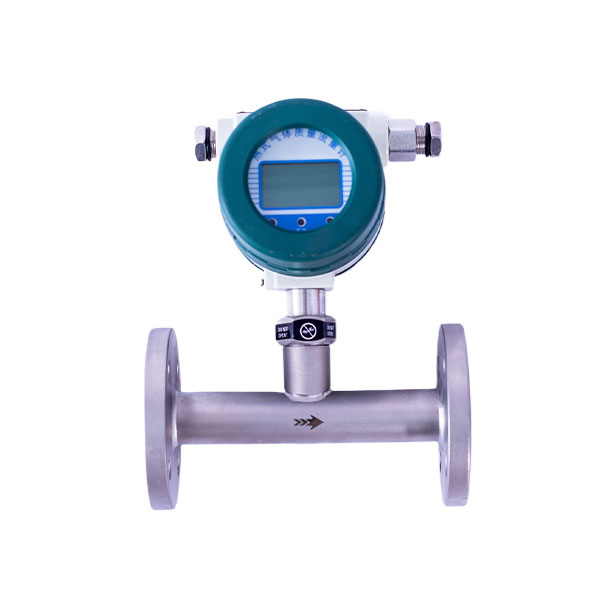

Inline type Flange connection flow meter
Inline type Flange connection

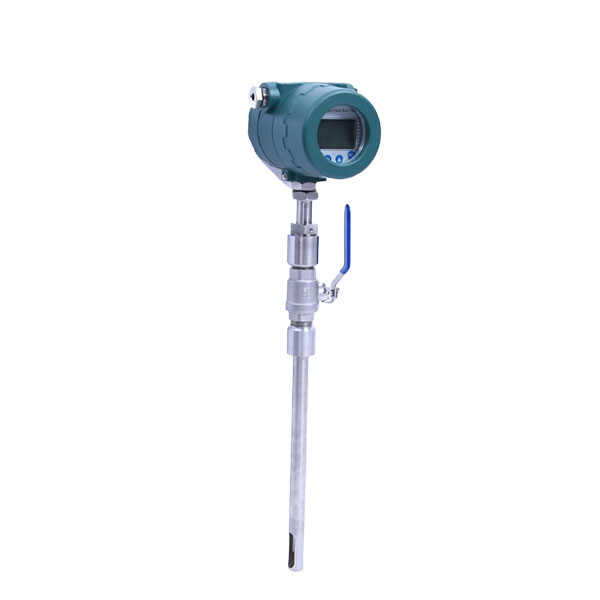

Insertion type with ball valve
Insertion type with ball valve
remote type gas flow meter

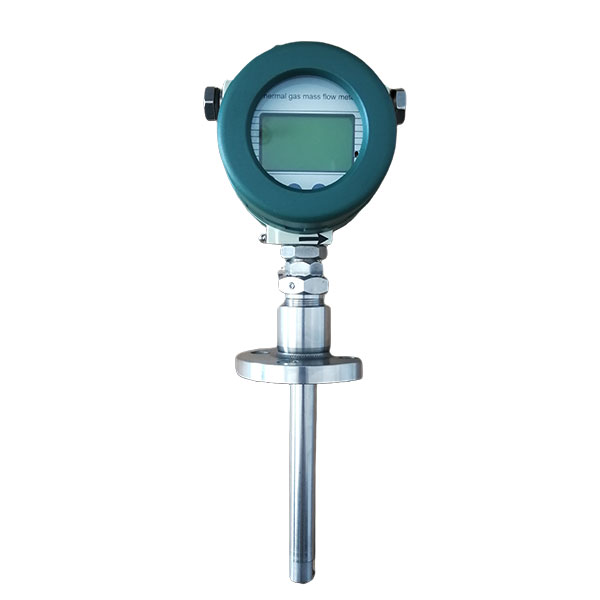

Insertion type with flange connection
Tri-clamp connection thermal flow meter

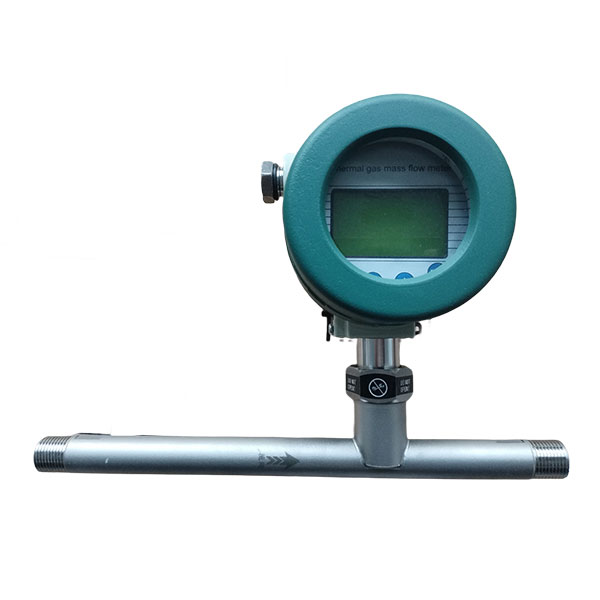

Inline type screw connection type

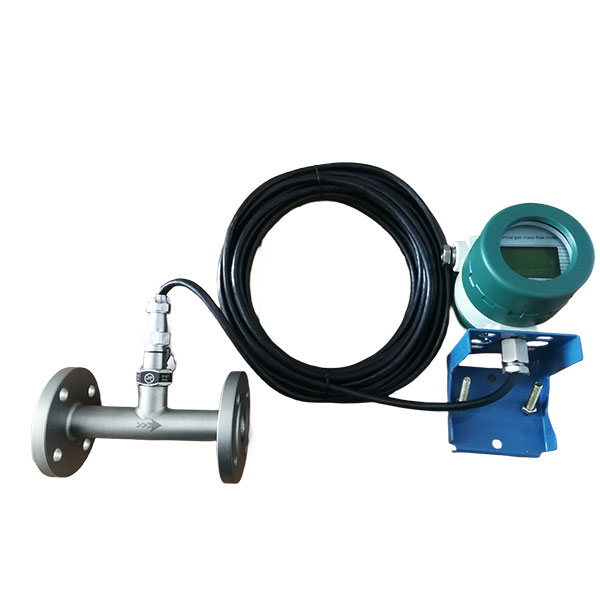

remote type biogas flow meter
Remote display type

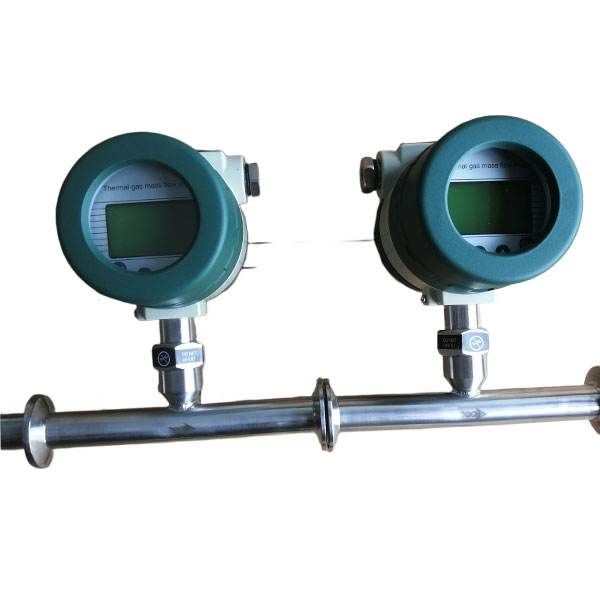

Tri-clamp connection flow meter
Tri-clamp connection

Presión de trabajo y temperatura de trabajo

El caudalímetro de biogás está diseñado para funcionar a una presión de 16 bar. Si el sensor de caudal de biogás detecta una presión superior a 16 bar, debe notificar al proveedor o al fabricante del caudalímetro.
Según la experiencia, el biogás suele operar en condiciones de baja presión, como 1-2 kPa, y en ocasiones el caudal también es muy bajo. Los medidores de caudal de gas térmico son especialmente adecuados para operaciones a baja presión y bajo caudal.
Biogas Flow Meter

La función del medidor de flujo

Otro aspecto importante es el uso previsto del caudalímetro de biogás, es decir, su finalidad. Puede utilizarse con pantalla digital, protocolo HART, pantalla remota, salida de pulsos, salida de 4-20 mA o incluso como Modbus RTU RS4845.
Una vez que haya determinado su objetivo principal, debe notificar a su proveedor o fabricante para que puedan elegir para usted el mejor medidor de flujo de biogás que se adapte a sus necesidades.

Para obtener el mejor medidor de flujo de biogás, consulte Silver Automation Instrument, que es una empresa proveedora con sede en China.

Haga clic a continuación para obtener más especificaciones técnicas del medidor de flujo de biogás:
