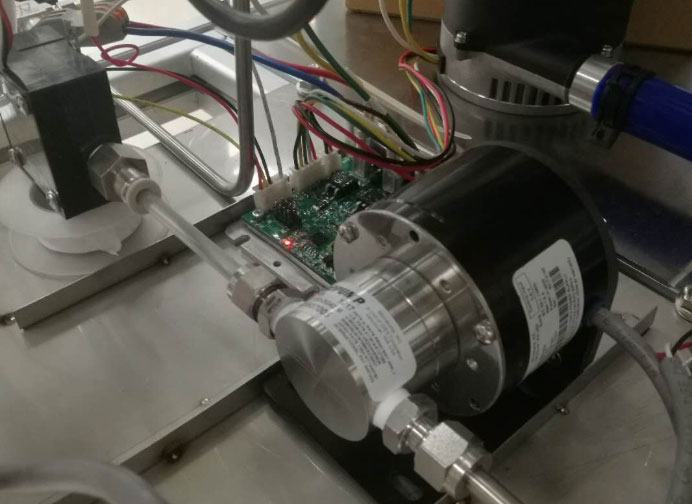

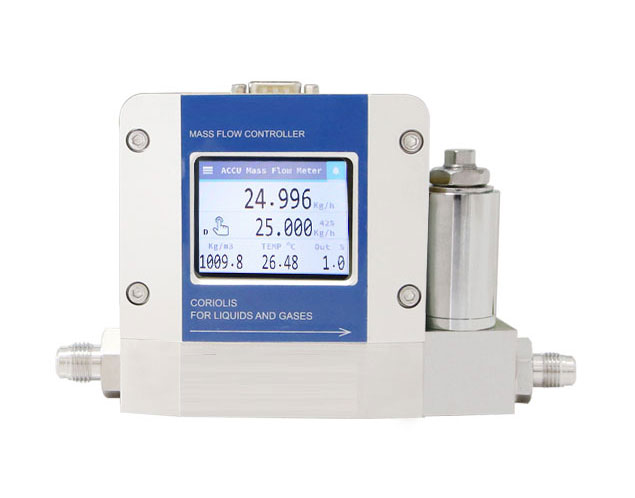

Medidor/controlador de caudal pequeño con principio de Coriolis. Medidor de caudal másico de máxima precisión para gas, líquido y vapor. Puede detectar caudales de 40 g/h o incluso inferiores.
¿Qué es el medidor de flujo de combustible de 3/8"?
El medidor de flujo de combustible de 3/8" es un instrumento de medición de flujo de combustible de precisión, diseñado específicamente para medir el flujo de combustible de diámetro pequeño. El "3/8" en su nombre se refiere al tamaño del puerto de conexión del medidor, que equivale a un diámetro de tubería de aproximadamente 9,525 milímetros (mm). Es decir, es muy probable que el tamaño de la tubería que conecta este medidor de flujo también sea de 3/8". Este medidor de flujo compacto es indispensable en situaciones donde se requiere un monitoreo preciso de aplicaciones de combustible de bajo flujo.
El medidor de flujo de 3/8” se refiere al puerto de conexión del sensor de flujo de 3/4” de pulgada.
Desde una perspectiva técnica, los medidores de flujo de combustible de 3/8" suelen utilizar principios de medición de alta precisión, como los medidores de flujo de turbina , de engranajes o de caudalímetros másicos Coriolis, para capturar y registrar con precisión el flujo instantáneo y acumulado de combustible. Su rango de medición suele estar entre 0,1 y 30 litros por minuto (según el modelo), lo que los hace especialmente adecuados para la monitorización de sistemas de combustible de bajo caudal. Los materiales principales de estos medidores de flujo suelen ser acero inoxidable, aleación de aluminio o plásticos de ingeniería de alta resistencia, lo que garantiza su durabilidad y compatibilidad química con el combustible.

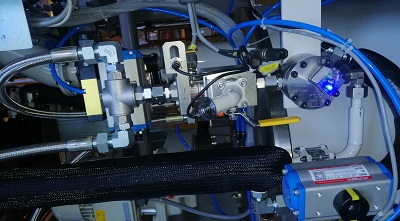

Medidor de flujo de 3/8 de pulgada para monitorear sistemas de combustible pequeños
¿Dónde se utilizan los medidores de flujo de combustible de 3/8"?
Los medidores de flujo de combustible de 3/8" se utilizan ampliamente en diversos campos industriales debido a su pequeño diámetro y características de alta precisión.
1. Campo de la aviación: Se utiliza en sistemas de combustible de aeronaves pequeñas, drones y helicópteros, para monitorear el consumo de combustible del motor y garantizar la seguridad y la economía del vuelo. En aplicaciones de aviación, la fiabilidad y precisión de los medidores de flujo son cruciales, y cualquier error de medición puede provocar graves errores en el cálculo del combustible.
2. Pruebas automotrices: Se utilizan en el desarrollo de motores y las pruebas de rendimiento para medir con precisión las características de flujo de los sistemas de inyección de combustible. Los fabricantes de automóviles y las instituciones de investigación y desarrollo utilizan estos datos para optimizar el diseño de motores, mejorar la eficiencia del combustible y cumplir con las normas de emisiones cada vez más estrictas.
3. Equipos de combustión industrial: Monitoreo del suministro de combustible para calderas pequeñas, grupos electrógenos y sistemas de calefacción industrial. Estas aplicaciones requieren un suministro de combustible continuo y estable, y los medidores de flujo ayudan a los operadores a mantener una eficiencia de combustión óptima.

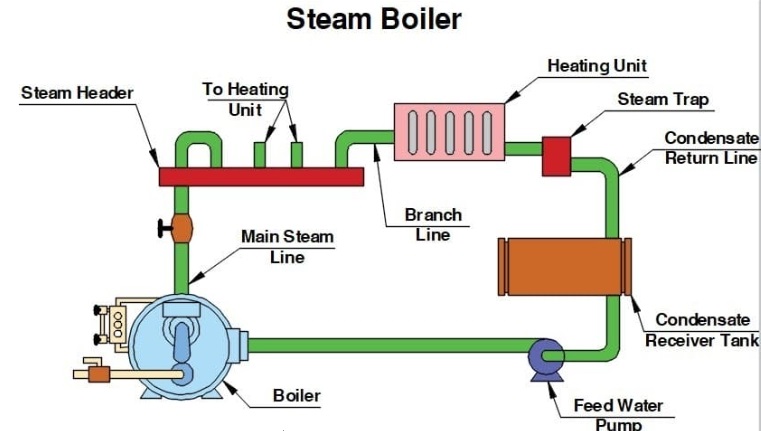

Las calderas pequeñas pueden necesitar un medidor de flujo de combustible de 3/8”
4. Investigación de laboratorio: Proporcionar datos de flujo precisos en proyectos de investigación científica, como pruebas de eficacia de aditivos para combustibles y desarrollo de nuevos motores. Los medidores de flujo de investigación suelen requerir mayor precisión y funciones de salida de datos más complejas.

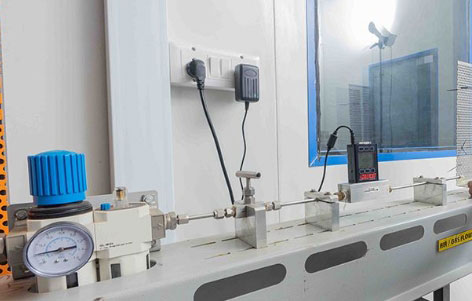

Medidor de flujo de 3/8 de pulgada para investigación de laboratorio
5. Sistema de energía auxiliar del barco: se utiliza para monitorear el combustible de los motores auxiliares en barcos pequeños o grandes, lo que ayuda a optimizar el uso del combustible y los planes de navegación.

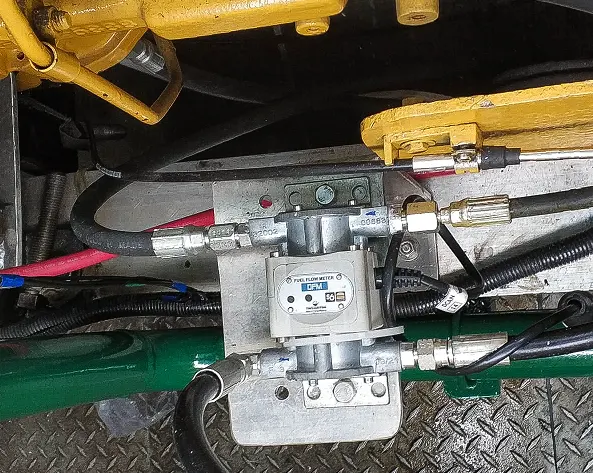

Medidor de flujo pequeño de 3/8” para medición de combustible de embarcaciones
¿Cuáles son las dificultades técnicas en la medición de combustible de bajo flujo?
La medición del caudal de combustible de diámetro pequeño presenta múltiples desafíos técnicos: la principal dificultad es el problema de sensibilidad causado por el escaso tráfico. Con un diámetro de 3/8 de pulgada, el caudal de combustible puede ser muy lento, por ejemplo, de tan solo 10 ml/min o 50 cc, y las técnicas tradicionales de medición de caudal podrían no detectar con precisión señales de caudal tan débiles, como los caudalímetros de turbina o los rotámetros de tubo metálico . Esto requiere que los caudalímetros tengan una sensibilidad extremadamente alta, capaces de distinguir pequeños cambios de caudal manteniendo la estabilidad de la medición.
El impacto de los cambios en las características del combustible es crucial. Los diferentes tipos de combustibles (como gasolina, diésel, queroseno de aviación, etc.) presentan diferentes características de viscosidad, densidad y lubricación, las cuales varían con la temperatura y afectan directamente la precisión de medición de los medidores de flujo. Un medidor de flujo de combustible de 3/8" de alta calidad debe ser capaz de compensar estos cambios en las propiedades físicas o mantener un rendimiento de medición constante con diferentes tipos de combustible.
Las restricciones en las condiciones de instalación han dificultado la aplicación. Los sistemas de diámetro pequeño suelen tener espacio limitado y requieren estructuras compactas de caudalímetro sin pérdidas de presión excesivas durante la instalación. Además, factores ambientales como la vibración de las tuberías y las fluctuaciones de temperatura tienen un impacto más significativo en la medición de caudales pequeños, por lo que se requiere un diseño especial para eliminar estos efectos.
Los sistemas de diámetro pequeño tienen espacio limitado
El mantenimiento de la estabilidad a largo plazo es otro desafío para la medición de caudales pequeños. El combustible puede contener pequeñas partículas o impurezas que, con el tiempo, podrían afectar los componentes mecánicos o los sensores del medidor de caudal. Un medidor de caudal de combustible de 3/8" de alta calidad debe tener capacidad de autolimpieza o un diseño anticontaminación para garantizar su fiabilidad a largo plazo.
Solución para medidor de flujo de combustible de 3/8” de silverinstruments.com
Silver Instruments ha desarrollado una serie de micromedidores de caudal de desplazamiento positivo para ofrecer soluciones profesionales a los desafíos de la medición de combustible de bajo caudal mencionados anteriormente. Esta serie de medidores de caudal es especialmente adecuada para aplicaciones en tuberías de combustible de 3/8" y cuenta con múltiples y excelentes características:
La principal ventaja de este caudalímetro reside en su alta precisión. Adoptando el principio de medición de caudal de engranajes ovalados (caudalímetro de desplazamiento positivo), mantiene una precisión de lectura de ±1 % incluso con caudales extremadamente bajos, como 0,5 cc (ml/min), cumpliendo así con los requisitos más estrictos de monitorización del caudal de combustible. Su rango de medición es de tan solo 0,1 litros por minuto, cubriendo por completo el rango de caudal de un sistema de combustible típico de 3/8". A continuación, se detalla el rango de caudal que puede manejar nuestro caudalímetro de desplazamiento positivo de pequeña capacidad serie LC-M:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
El diseño estructural del medidor de flujo pequeño considera plenamente las características de aplicación de tuberías de diámetros pequeños de 3/8". Su tamaño compacto facilita la instalación en espacios reducidos, y el diseño optimizado del canal de flujo minimiza la pérdida de presión, evitando afectar la presión de funcionamiento normal del sistema de combustible original. El producto ofrece múltiples opciones de interfaz que se integran fácilmente en sistemas de tuberías de 3/8", por ejemplo, con rosca, brida y conexión de compresión.

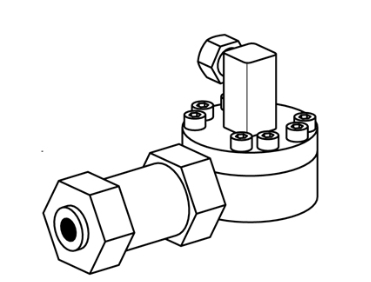

Diseño pequeño y compacto de medidor de flujo de combustible de 3/8”
La selección de los materiales del sensor de flujo refleja consideraciones profesionales. Los componentes en contacto con el combustible están fabricados con acero inoxidable o aluminio y materiales compuestos especiales para garantizar la resistencia a la corrosión a largo plazo y la estabilidad dimensional. El medidor de flujo pequeño de la serie LC-M se ha sometido a rigurosas pruebas de sellado para eliminar el riesgo de fugas de combustible y cumple con las normas de seguridad industrial.
Configuración funcional completa y práctica. Además de la medición básica de caudal, ofrece diversas opciones funcionales, como control de lotes, MODBUS RS485, salida de pulsos y salida de señal analógica, para satisfacer las necesidades de diferentes aplicaciones. Su interfaz intuitiva simplifica la configuración de parámetros y la lectura de datos.

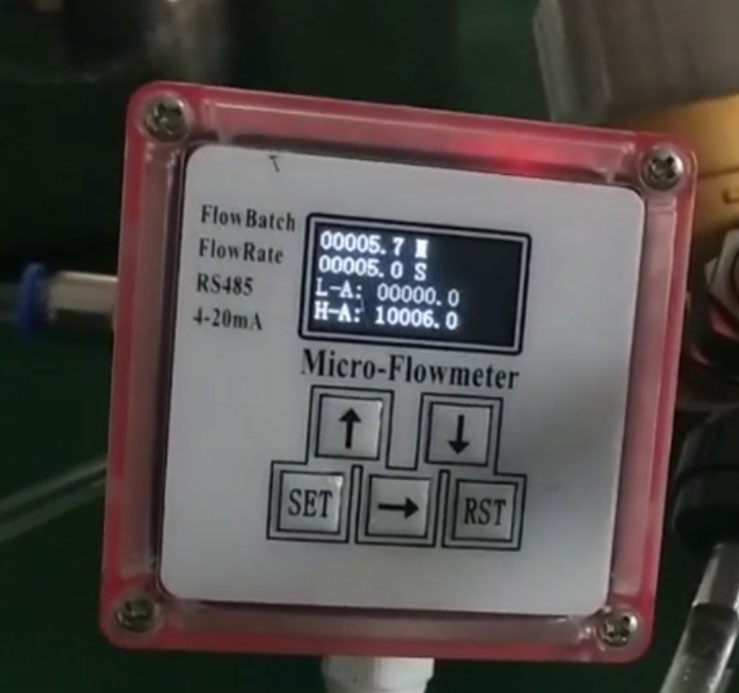

Opción con diseño de interfaz fácil de usar para medidor de flujo de combustible de 3/4”
¿Cómo elegir un medidor de flujo de combustible de 3/8” adecuado?
Al seleccionar un medidor de flujo de combustible de 3/8", se deben considerar los siguientes factores clave:
1. Coincidencia de rango de flujo: asegúrese de que los caudales mínimo y máximo del modelo seleccionado cubran los requisitos reales de la aplicación, y el caudal de trabajo ideal debe estar dentro del rango de 20% -80% del rango, y la relación de reducción para el medidor de flujo de combustible pequeño es 10:1, es decir, si su flujo máximo es de 100 ml/min, entonces el flujo mínimo que puede garantizar la precisión es de 10 ml/min.
2. Compatibilidad del tipo de combustible: Confirme que el medidor de flujo de combustible de 3/8” sea adecuado para el tipo de combustible específico que se está midiendo, teniendo en cuenta el rango de viscosidad y la compatibilidad química.
3. Requisitos de nivel de precisión: Elija un nivel de precisión adecuado según la importancia de la aplicación. Las aplicaciones de laboratorio suelen requerir mayor precisión que el monitoreo industrial. silverinstruments.com ofrece varias opciones de medidores de flujo de combustible de 3/8", desde medidores de flujo Coriolis hasta medidores de flujo de desplazamiento positivo, con diferentes presupuestos.
4. Tipo de señal de salida: Suministramos medidores de flujo de combustible digitales, seleccione salida analógica (4-20 mA/0-10 V) o de pulso PNP o NPN o interfaces de comunicación digital (MODBUS RS485, etc.) de acuerdo con los requisitos del sistema de adquisición de datos.
Medidor de flujo de combustible de 3/8” con configuración MODBUS RTU
5. Adaptabilidad ambiental: tenga en cuenta la temperatura, la humedad, la vibración y otras condiciones del entorno de trabajo y elija productos con los niveles de protección correspondientes.
Una instalación correcta es igualmente importante para garantizar la precisión de la medición. Utilice un soporte adecuado para fijar la tubería y reducir el impacto de las vibraciones. El mantenimiento regular incluye la comprobación del estado del filtro, la verificación de la desviación del cero y la precisión de la calibración, lo que puede prolongar significativamente la vida útil del caudalímetro y mantener la fiabilidad de la medición.
Con la mejora continua de los requisitos de eficiencia de combustible y las regulaciones de emisiones cada vez más estrictas, la tecnología de medición de combustible de bajo caudal seguirá desarrollándose. Como herramienta profesional en este campo, la importancia de los medidores de flujo de combustible de 3/8" se intensificará aún más, proporcionando datos clave para optimizar el ahorro energético y un control preciso en diversas industrias.
