Medidor de flujo Tri-Clamp

2026/03/10 2025/06/05

Un caudalímetro Tri-Clamp se refiere a cualquier tipo de caudalímetro que utiliza conexiones Tri-Clamp , un tipo de conexión higiénica de liberación rápida, común en industrias donde la limpieza y el fácil mantenimiento son cruciales. Tri-Clamp, también conocido como Tri-Clover, se utiliza ampliamente en las industrias de alimentos y bebidas, farmacéutica y biotecnológica gracias a su diseño liso y sin grietas que previene la proliferación bacteriana y facilita la limpieza y la esterilización.

Beneficios de las conexiones Tri-Clamp para medidores de flujo

Las principales ventajas de los accesorios Tri-Clamp incluyen:

Diseño Sanitario:
Ideal para procesos de limpieza in situ (CIP) y esterilización in situ (SIP). Por ejemplo, la medición del caudal de leche, yogur y aceite comestible requiere conexiones de abrazadera para facilitar su desmontaje y limpieza.

Instalación sin herramientas: Fácil de montar y desmontar sin herramientas especiales.

Resistente a fugas: alto rendimiento de sellado con juntas adecuadas.

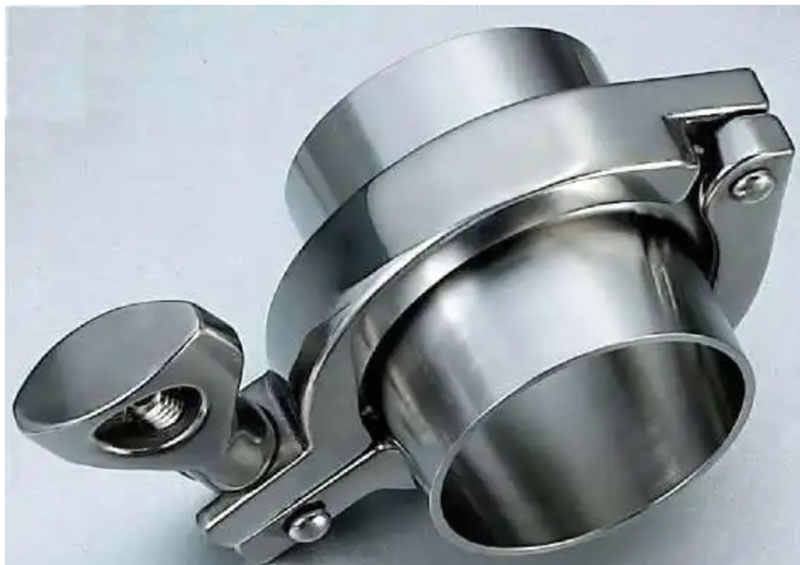

Silverinstruments.com ofrece conjuntos completos de accesorios de triple abrazadera

Tamaños estandarizados:
Compatible con tuberías sanitarias y equipos de proceso en todo el mundo. Silverinstrumentants.com suele ofrecer conjuntos completos de accesorios Tri-Clamp, lo que elimina la molestia de buscarlos. Estas ventajas convierten a los caudalímetros Tri-Clamp en la mejor opción para sistemas de proceso higiénicos. Las conexiones Tri-Clamp incluyen férula soldada para tubería con brida sanitaria, Tri-Clamp y junta.

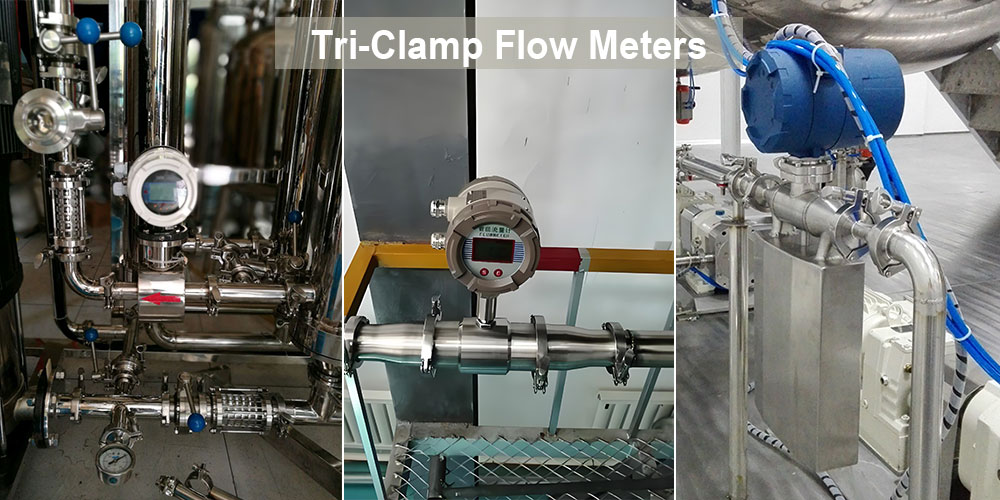

Tipos de caudalímetros Tri-Clamp

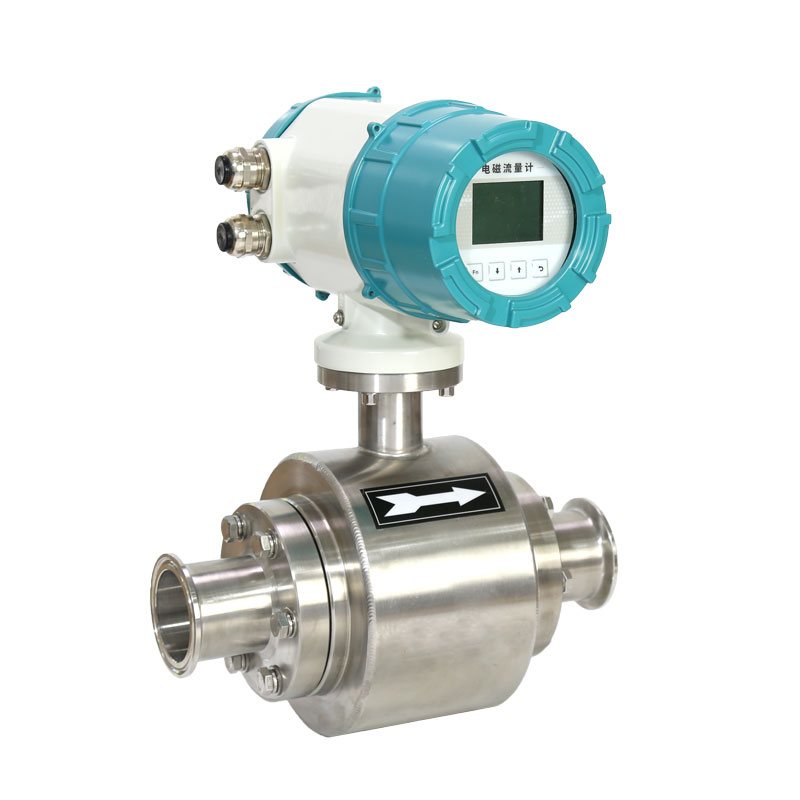

1. Medidores de flujo electromagnéticos de triple abrazadera (magnetómetros)

Los medidores de flujo electromagnéticos utilizan la Ley de Faraday para medir fluidos conductores como jugos, leche, productos lácteos y agua potable. Con un diseño sanitario Tri-Clamp, estos sensores de flujo sanitarios son ideales para alimentos líquidos, bebidas y fluidos CIP. Los medidores de flujo magnéticos Tri-Clamp son perfectos para alimentos líquidos, bebidas, etc.

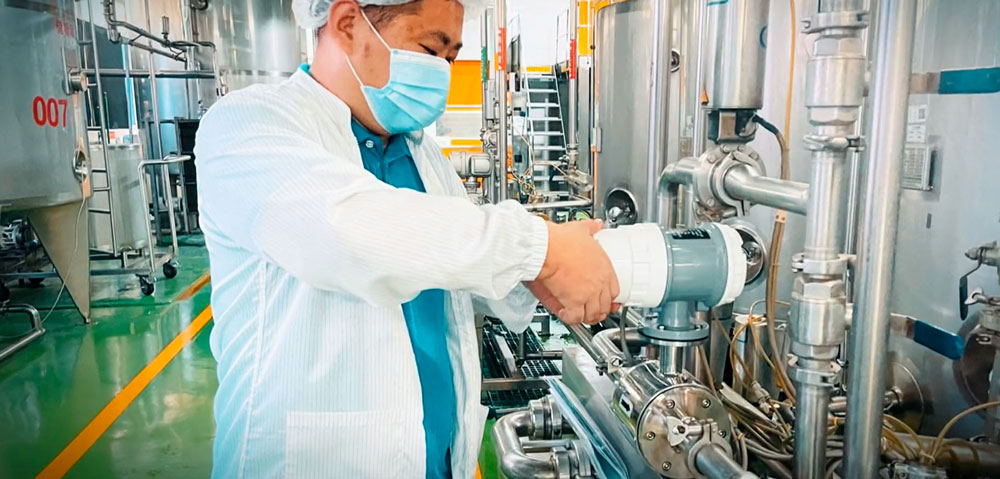

tri-clamp flow meters for hygienic process systems

Caudalímetros de triple abrazadera para sistemas de procesos higiénicos

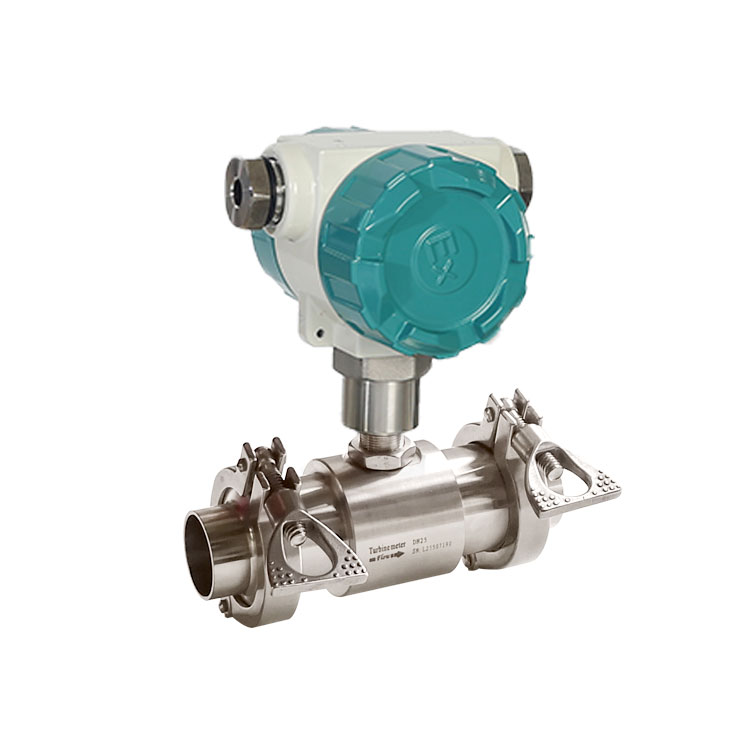

2. Medidores de caudal de turbina de triple abrazadera

Los medidores de turbina miden el caudal según la velocidad de rotación de una turbina en la corriente de fluido. Equipados con extremos Tri-Clamp, son adecuados para líquidos de baja viscosidad como agua, agua desionizada, aceite comestible, aceite de girasol, aceite vegetal, cerveza o disolventes en entornos higiénicos.

3. Rotámetros de tubo metálico (medidores de caudal de área variable)

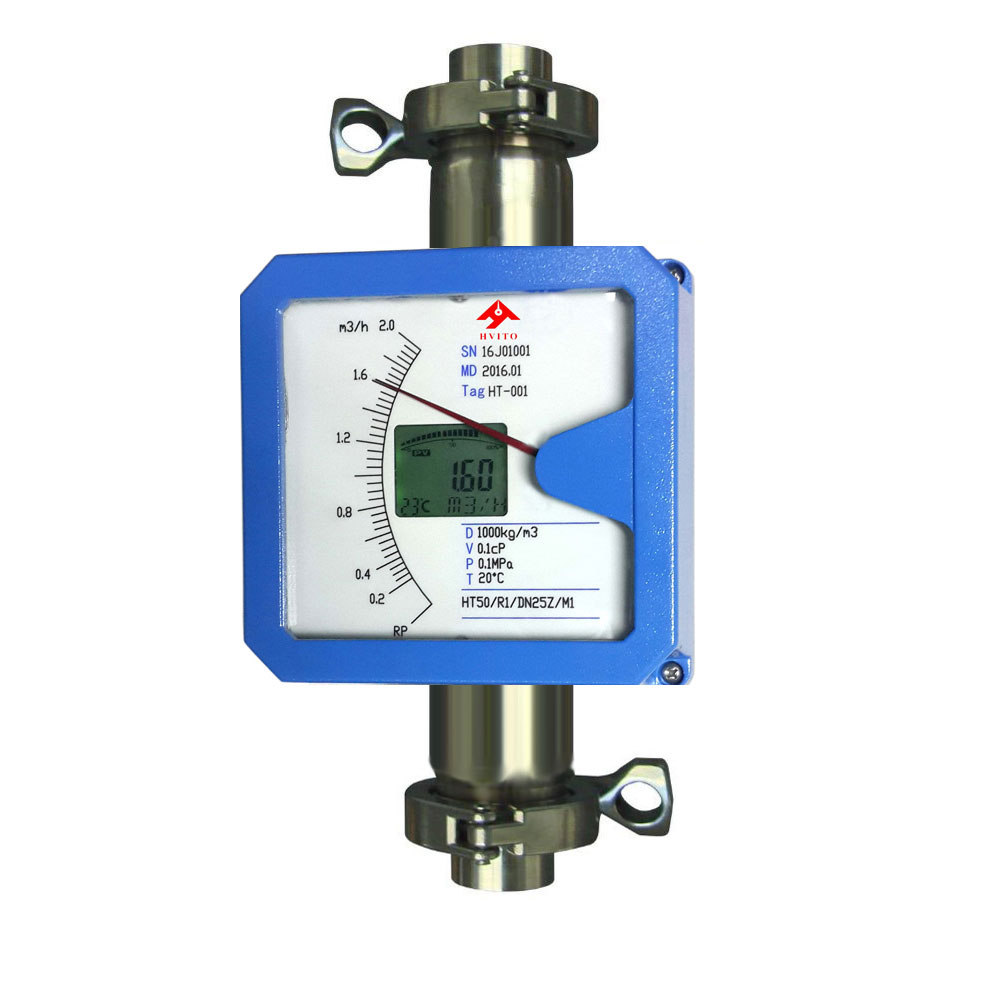

variable area flow meters with tri-camp fittings

Estos medidores de flujo VA miden el caudal mediante un flotador que se mueve dentro de un tubo metálico cónico. Aunque son menos comunes en instalaciones sanitarias, existen opciones Tri-Clamp para una indicación de caudal de bajo mantenimiento en líneas de servicios públicos. El rotámetro sanitario puede medir leche, jugo, vinagre, agua de ósmosis inversa, agua desionizada, etc.

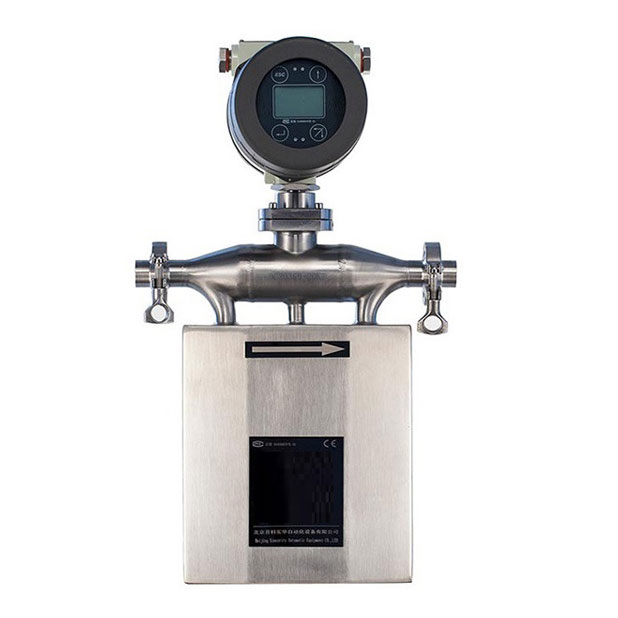

4. Medidores de caudal másico Coriolis higiénicos

Los medidores Coriolis miden directamente el caudal másico y la densidad mediante el efecto Coriolis. Los medidores Coriolis Tri-Clamp son ideales para fluidos de alto valor, como jarabes, ingredientes farmacéuticos y productos viscosos, ofreciendo alta precisión y compatibilidad higiénica. Por ejemplo, miden el caudal de melaza, chocolate, yogur y mermelada.

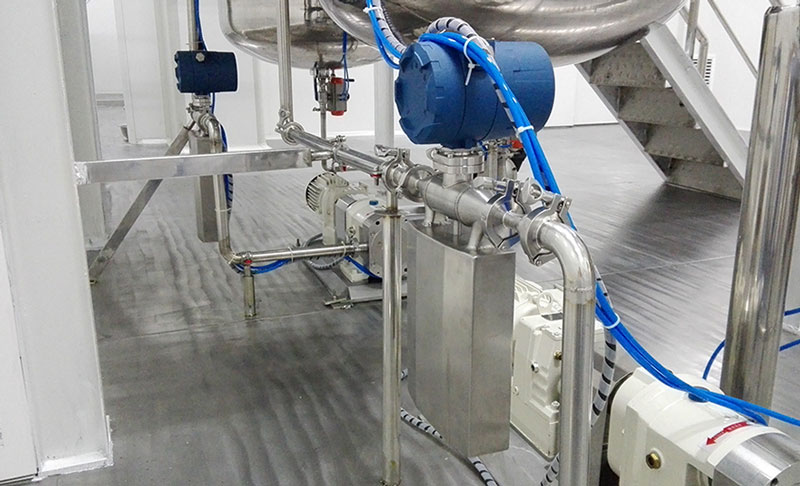

Medidor de caudal másico Coriolis sanitario para la industria alimentaria

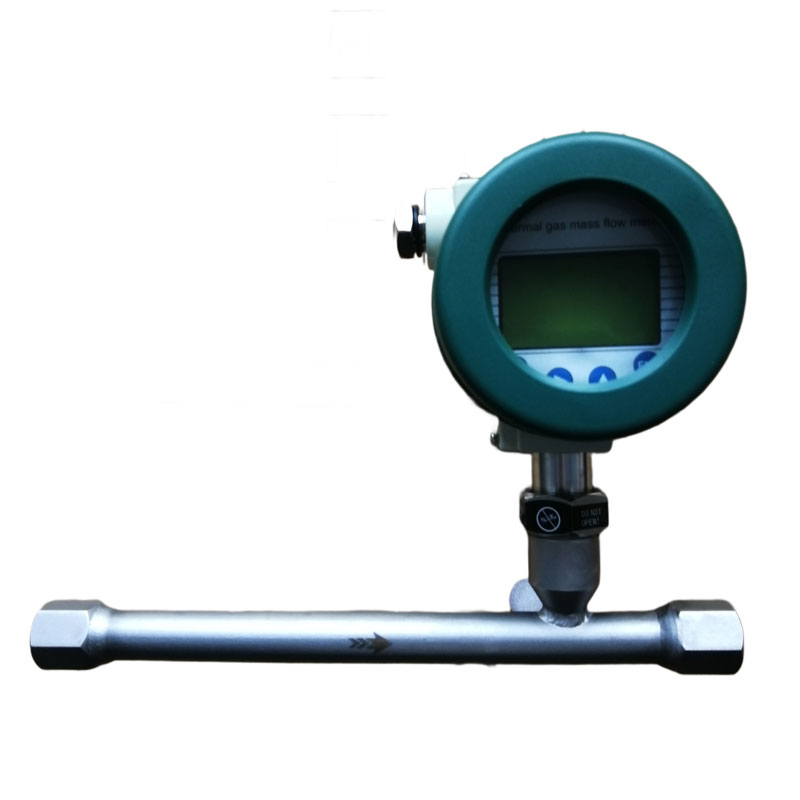

5. Medidores de caudal másico térmico

Miden el flujo másico de gases según la disipación de calor. Con montaje Tri-Clamp, se utilizan para la medición de gases de fermentación o el suministro de gases limpios en entornos biotecnológicos o farmacéuticos.

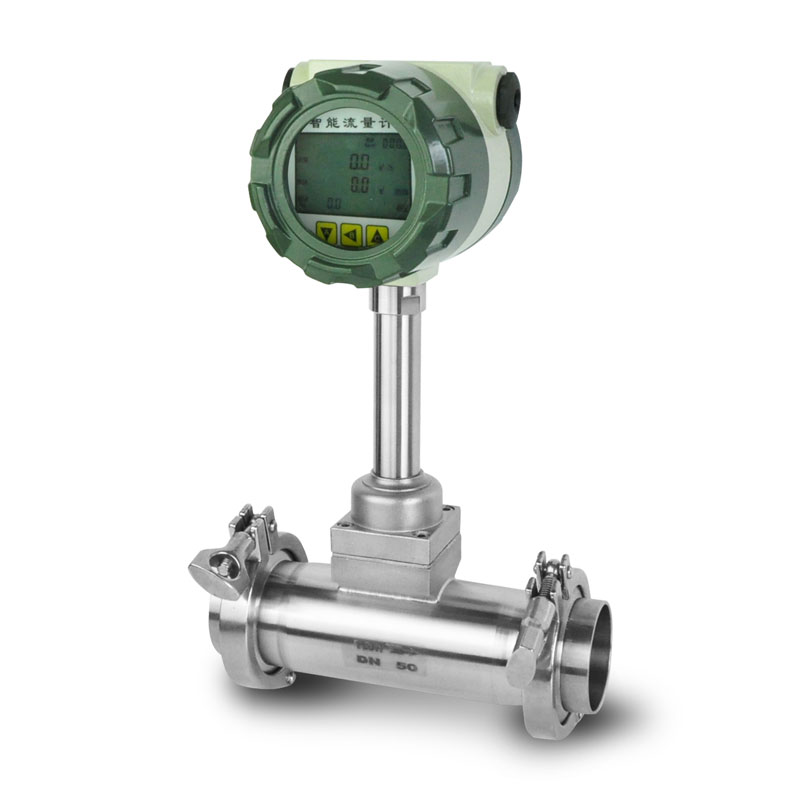

6. Medidores de flujo Vortex de triple abrazadera

Los medidores de caudal de vórtice detectan los vórtices generados por un cuerpo romo en la corriente de flujo. Los medidores de vórtice Tri-Clamp son ideales para aplicaciones de vapor, gas y líquidos limpios en entornos sanitarios donde se acepta una precisión moderada.

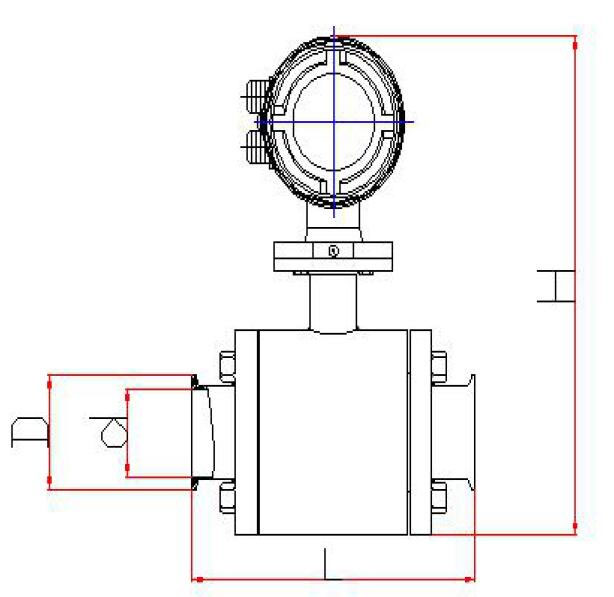

Tamaño de conexión de triple abrazadera

Size (mm)	Size(inch)	d(mm)	D(mm)
DN15	1/2 inch	12.7	34
DN20	3/4 inch	17.2	34
DN25	1 inch	22.6	50.5
DN32	1.2 inch	33.7	50.5
DN40	1.5 inch	37.6	64
DN50	2 inch	48.6	64
DN65	2.5 inch	60.3	77.5
DN80	3 inch	72.9	91
DN100	4 inch	97.6	119

Silverinstruments.com ofrece varios tipos de medidores de flujo de triple abrazadera.

Los caudalímetros Tri-Clamp combinan una medición precisa del caudal con conexiones sanitarias y fáciles de usar. Al ofrecer una amplia gama de tecnologías de caudal en configuración Tri-Clamp, ofrecen soluciones flexibles para industrias que exigen limpieza y rendimiento. Ya sea que mida leche, cerveza, oxígeno o ingredientes farmacéuticos, hay un caudalímetro Tri-Clamp para satisfacer sus necesidades.

El siguiente video puede proporcionar más información sobre el medidor de flujo Tri-Clamp y cómo instalarlo específicamente.
