¿Cómo elegir el medidor de caudal de aire comprimido adecuado?

¿A qué hay que prestar atención al elegir un caudalímetro de aire comprimido?

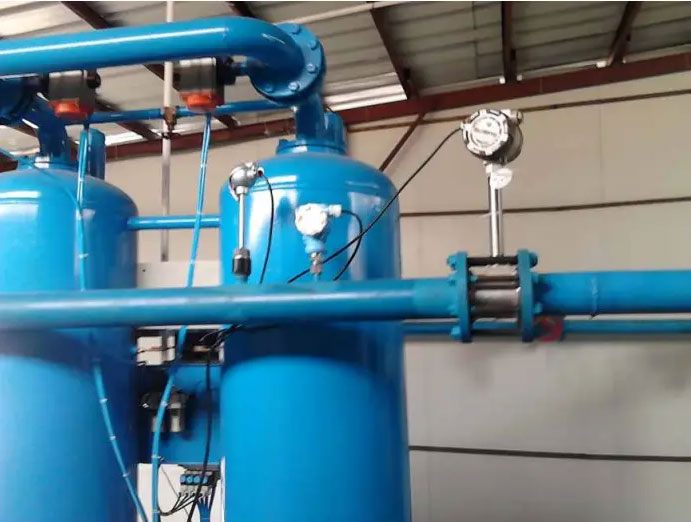

Aplicación del medidor de caudal de aire comprimido

La clave para seleccionar el caudalímetro de aire comprimido adecuado reside en que se ajuste a sus condiciones de trabajo y equilibre la precisión con la practicidad, sin buscar ciegamente parámetros de alta gama ni ignorar puntos clave de adaptación. Muchos usuarios tienden a caer en la trampa de la discrepancia de parámetros e ignorar los detalles de las condiciones de trabajo al seleccionar modelos. A continuación, basándonos en casos de uso reales, desglosaremos paso a paso las ideas de selección correctas, utilizando un lenguaje sencillo y fácil de entender, que también se puede traducir fácilmente al inglés posteriormente.

¿Cuáles son los principales parámetros para elegir un medidor de caudal de aire comprimido?

En primer lugar, es necesario aclarar los parámetros fundamentales de las condiciones de operación, que constituyen la base para la selección. La omisión de alguno de ellos puede resultar en la selección de un modelo inadecuado. Los cuatro parámetros más críticos son la presión de trabajo, la temperatura de trabajo, el rango de caudal real del aire comprimido y el tamaño de la tubería; todos ellos deben confirmarse con precisión para proporcionar una base sólida para la selección posterior.

¿Cómo elegir la clasificación de presión correcta para el sensor de flujo de aire comprimido?

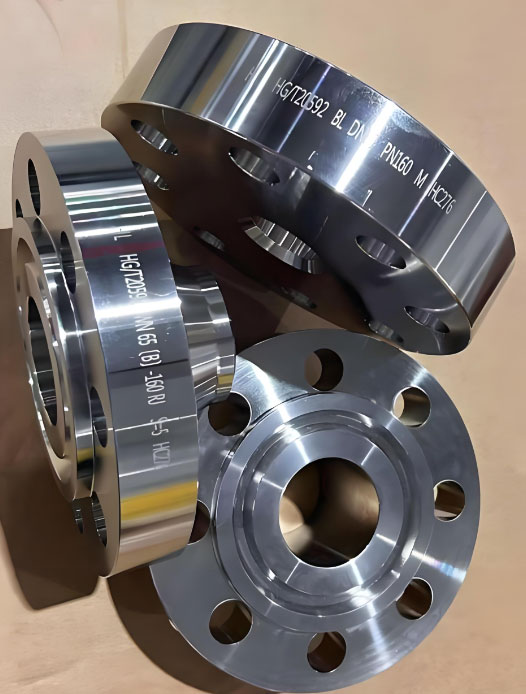

Preste atención a la clasificación de presión del medidor de flujo de aire comprimido

En cuanto a la presión de trabajo, la presión del aire comprimido varía considerablemente según el entorno. Por ejemplo, la presión utilizada en equipos neumáticos convencionales en talleres suele estar entre 4 y 10 bares, mientras que los sistemas neumáticos de alta presión pueden superar los 16 bares. Al seleccionar, es necesario confirmar la presión de trabajo real de la tubería y reservar un margen de presión del 5 % al 10 % para evitar mediciones inexactas o daños en el equipo causados por fluctuaciones de presión que excedan el rango nominal del caudalímetro. Cabe destacar que la presión nominal del caudalímetro debe ser mayor o igual a la presión de trabajo real y no se puede ajustar a la ligera; de lo contrario, el funcionamiento prolongado puede causar problemas como fugas y desviaciones de datos.

¿La temperatura de trabajo influye en la selección y cómo adaptarla?

La temperatura de trabajo es fundamental. Durante el transporte, la temperatura del aire comprimido varía según el entorno y el proceso de compresión. La temperatura normal de funcionamiento se encuentra entre -20 °C y 80 °C. Si se trata de aire comprimido a alta temperatura (por ejemplo, cerca de la salida del compresor), la temperatura puede superar los 100 °C, mientras que en entornos de baja temperatura, puede ser inferior a -20 °C. Al seleccionarlo, es fundamental cumplir con las especificaciones de temperatura correspondientes. Los caudalímetros convencionales no son resistentes a altas o bajas temperaturas. Elegir uno incorrecto puede provocar fallos en el sensor interno e incluso el agrietamiento de la carcasa, lo que afecta a su vida útil.

¿Cómo elegir el rango de caudal adecuado? ¿El diámetro de la tubería es el único factor?

El rango del caudal de aire comprimido es fundamental y, además, el punto más fácil de cometer errores. Muchos usuarios solo consideran el diámetro interno de la tubería e ignoran las fluctuaciones reales del caudal. Esto resulta en un rango demasiado grande o demasiado pequeño para el medidor de caudal seleccionado. La precisión de la medición es extremadamente baja cuando el rango es demasiado grande y los datos se distorsionan cuando el caudal es pequeño. Si el rango es demasiado pequeño, excederlo dañará el sensor (tipo vórtice) y afectará el suministro normal de gas a la tubería. Es recomendable proporcionar primero a silverinstruments.com el caudal mínimo, el caudal máximo y el caudal común de su aire comprimido. Al seleccionarlo, asegúrese de que el caudal común del medidor de caudal esté entre el 30 % y el 80 % del rango. Esto garantiza la precisión de la medición, admite fluctuaciones de caudal y satisface las necesidades de uso diario.

¿Cuáles son los medidores de caudal más utilizados para aire comprimido?

A continuación, según las necesidades de uso, seleccione el tipo de caudalímetro adecuado. Los distintos tipos de caudalímetros se adaptan a diferentes escenarios y ofrecen diferentes rentabilidades. Actualmente, existen dos caudalímetros de uso común para aire comprimido: el caudalímetro de vórtice y el caudalímetro másico térmico. El caudalímetro de vórtice ofrece una alta capacidad antiinterferente, resistencia a altas temperaturas y presiones, es adecuado para la medición convencional de gases en talleres industriales, tiene un mantenimiento sencillo y un coste moderado. El caudalímetro másico térmico no requiere compensación de temperatura ni presión, tiene un volumen reducido y es adecuado para condiciones de bajo caudal y baja presión, como en laboratorios y pequeños equipos neumáticos.

¿Qué más importa a la hora de seleccionar un medidor de caudal de aire comprimido?

Finalmente, también debe considerarse la comodidad y la economía del caudalímetro de aire comprimido. Por ejemplo, si se requiere la visualización del caudal en tiempo real, se pueden seleccionar modelos con pantalla LCD. ¿Necesita transmisión remota de datos con MODBUS RTU? Puede elegir un transmisor de caudal de aire con salida de señal de 4-20 mA o MODBUS RTU para una fácil integración con el sistema de control.

En términos de mantenimiento, se debe dar prioridad a los medidores de caudal de aire comprimido con estructuras simples y fácil desmontaje, lo que puede ahorrar tiempo y reducir los costos de mantenimiento.

¿Por qué no utilizar un caudalímetro de turbina de gas para medir el aire comprimido?

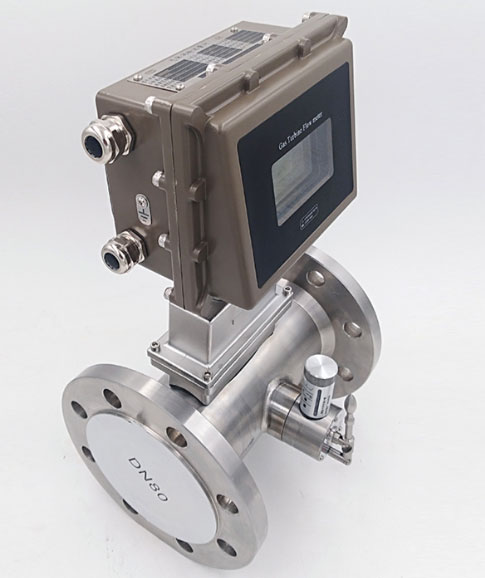

El medidor de caudal de turbina de gas no es adecuado para aire comprimido

De hecho, el caudalímetro de turbina de gas puede medir aire comprimido, aunque no lo inutilice por completo. Sin embargo, el problema radica en su estabilidad a largo plazo. El caudalímetro de turbina tiene piezas móviles dentro del tubo de medición. Cuando el aire comprimido fluye a alta velocidad en la tubería, desgasta la grasa lubricante de los cojinetes giratorios dentro del caudalímetro. Una vez perdida la grasa, los cojinetes se desgastan y atascan, lo que afecta la precisión de la medición del caudalímetro e incluso provoca fallas rápidas del equipo. No cumple con las necesidades de funcionamiento continuo a largo plazo en entornos industriales, por lo que no se recomienda su uso.

¿Existe un enfoque simple y fácil de recordar para realizar la selección?

En resumen, la selección no tiene por qué ser complicada. Simplemente confirme primero los parámetros de funcionamiento (presión, temperatura, caudal, tamaño de la tubería), elija el método de conexión, la ubicación de instalación y el tipo de caudalímetro, y finalmente considere la comodidad y la economía. Puede elegir el caudalímetro de aire comprimido adecuado, que no solo garantiza una medición precisa, sino que también se adapta a las necesidades de uso a largo plazo.
