Los caudalímetros de vórtice y los caudalímetros térmicos de gas se utilizan con frecuencia para medir el caudal de aire comprimido. Su instalación presenta algunas diferencias. A continuación, se describen los métodos de instalación.
Caudalímetro de vórtice para aire comprimido
Para medios de aire comprimido, se debe prestar especial atención: priorizar la instalación del caudalímetro después del secador y delante del tanque de almacenamiento de aire, e instalar un separador de gas y líquido aguas arriba para garantizar que el aire que entra al caudalímetro esté seco y libre de gotas de líquido; al mismo tiempo, realizar un buen trabajo de soporte y absorción de impactos en la tubería para evitar la superposición de la pulsación del flujo de aire y la vibración de la tubería que afecte la estabilidad de la medición.
Evite instalar caudalímetros de vórtice en zonas con fuertes vibraciones y campos magnéticos.
Manténgase alejado de equipos eléctricos potentes y de alta frecuencia, no comparta la energía con estos dispositivos y reduzca las interferencias electromagnéticas.
Evite los lugares con grandes fluctuaciones de temperatura y no instale caudalímetros en entornos altamente corrosivos o extremadamente húmedos.
Si el caudalímetro se instala en exteriores, se debe añadir una cubierta protectora para evitar que el sol y la lluvia afecten a su precisión.
Elija una ubicación alrededor del caudalímetro con espacio suficiente para las inspecciones rutinarias diarias, la depuración y las operaciones de cableado.
Los caudalímetros pueden instalarse horizontal o verticalmente en las tuberías de aire comprimido; cuando se instalan verticalmente, la dirección del flujo de aire debe ser de abajo hacia arriba para evitar la acumulación de agua condensada que pueda afectar a la sonda.
La longitud de los tramos rectos de tubería aguas arriba y aguas abajo del caudalímetro debe cumplir estrictamente con los requisitos de la Tabla 1.
Tabla 1: Longitud de los tramos rectos de tubería aguas arriba y aguas abajo del caudalímetro de vórtice.
Un codo de 90 grados: aguas arriba ≥ 20D, aguas abajo ≥ 5D
Expansión concéntrica: aguas arriba ≥ 30D, aguas abajo ≥ 5D
Válvula de contracción concéntrica totalmente abierta: aguas arriba ≥ 50D, aguas abajo ≥ 5D
Dos codos de 90 grados en el mismo plano: aguas arriba ≥ 25D, aguas abajo ≥ 5D
No coloque la válvula reguladora directamente aguas arriba del caudalímetro para evitar que las perturbaciones del flujo de aire afecten a la medición.
Cuando la longitud del tramo recto de tubería aguas arriba no cumpla con los requisitos de la Tabla 1, se deberá instalar un rectificador de fluido aguas arriba para estabilizar el campo de flujo.
Cuando sea necesario reducir el diámetro de la tubería, la longitud del tramo recto y del tramo con pendiente también deberá cumplir los requisitos de la Tabla 1.
Tras corregir la presión y la temperatura, ajuste los puertos de medición de presión y temperatura según las posiciones que se muestran en el diagrama para garantizar una compensación precisa de la temperatura y la presión.
Elija un lugar de instalación que minimice al máximo las vibraciones o impactos mecánicos; si la vibración de la tubería es significativa, será necesario instalar soportes y dispositivos de fijación.
Al instalar un caudalímetro en una tubería de alta temperatura, se debe añadir una capa aislante para evitar que la radiación térmica afecte a los componentes electrónicos.
El caudalímetro debe estar conectado a tierra de forma fiable, con una resistencia de puesta a tierra inferior a 10 ohmios para evitar interferencias electrostáticas.
Instalación de un caudalímetro térmico másico para la medición de aire comprimido.

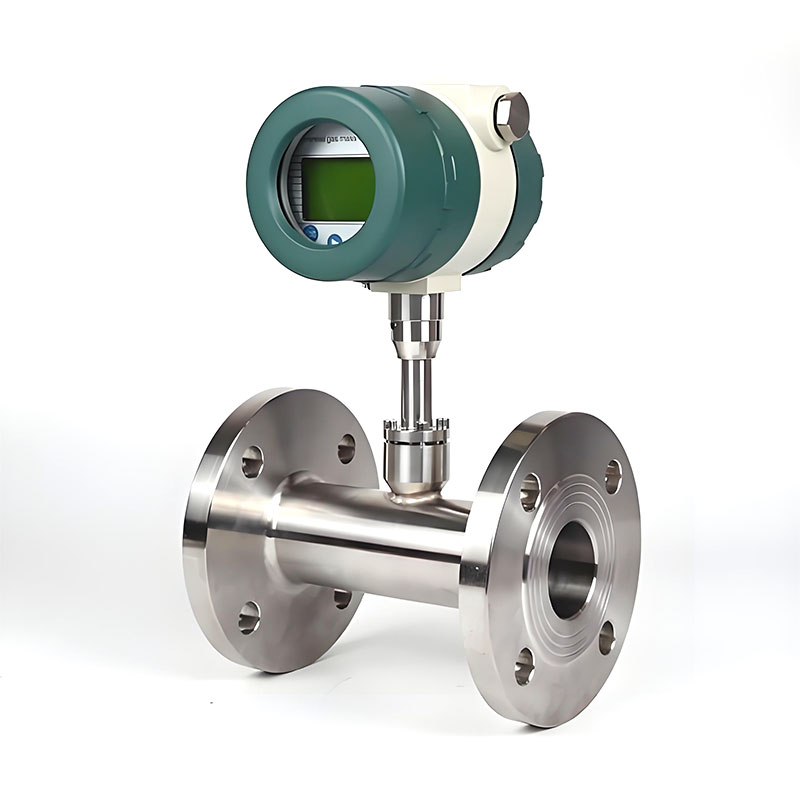

Cuando el diámetro nominal de la tubería es ≤ DN50, se prefiere la instalación en tubería, con la opción de utilizar accesorios de compresión, rosca o bridas; cuando el diámetro nominal de la tubería de aire comprimido es mayor que DN50 (2 pulgadas), se prefiere la instalación de un caudalímetro térmico de masa de tipo inserción, y se pueden seleccionar métodos de conexión roscados o con bridas.
Si la tubería ya está instalada en la obra y no se ha reservado ninguna brida para su instalación, se puede utilizar la instalación por inserción. Al realizar el pedido, se deben explicar claramente al fabricante las condiciones de trabajo en la obra.

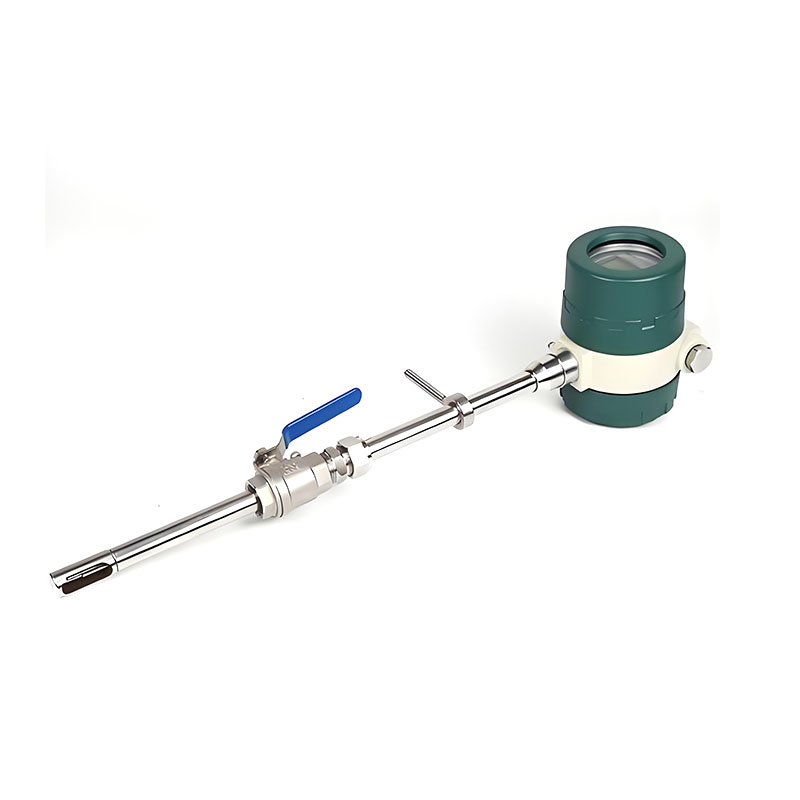

Pasos de instalación por inserción:
Abra un orificio con un diámetro de Ø 20 en la tubería (diámetro de la sonda de Ø 19);
Suelde la base de soldadura proporcionada por elsilverinstruments.coma la posición de apertura del oleoducto;
Inserte la sonda del caudalímetro de aire en la tubería, y la profundidad de inserción se puede seleccionar a la mitad del diámetro interior de la tubería según las condiciones del lugar;
Para el caudalímetro térmico de masa para aire comprimido con válvulas de bola, enrosque las válvulas de bola en la base soldada para completar la fijación.
Los caudalímetros térmicos de gas tienen requisitos claros en cuanto al estado del medio de aire comprimido para garantizar la precisión de la medición y la vida útil del instrumento:
Requisito de sequedad:El aire comprimido debe secarse y filtrarse completamente para evitar que el agua líquida, la neblina de aceite o el condensado entren en el caudalímetro. Los fluidos pueden adherirse a la superficie de los sensores térmicos, alterando sus características de conductividad térmica, lo que provoca directamente distorsiones en la medición e incluso daños permanentes en los sensores.
Requisito de limpieza:El aire comprimido debe eliminar las partículas sólidas, el polvo y otras impurezas para evitar que se depositen en la sonda y el sensor, lo que afectaría la eficiencia del intercambio de calor, y para evitar la obstrucción localizada de la tubería.
Estabilidad de las condiciones de trabajo:Los puntos de medición deben seleccionarse, en la medida de lo posible, en secciones de tubería con pequeñas fluctuaciones de presión y temperatura para evitar una disminución en la repetibilidad de la medición debido a cambios frecuentes en el estado del aire comprimido.
Para garantizar la precisión y repetibilidad de la medición del aire comprimido, se deben cumplir las siguientes longitudes de tubería recta (en múltiplos del diámetro interior D de la tubería) según el tipo de interferencia aguas arriba:
Tipo de interferencia aguas arriba: Sección de tubería recta aguas arriba A, sección de tubería recta aguas abajo B
Tipo de perturbación aguas arriba | Tramo recto aguas arriba (A) | Tramo recto aguas abajo (B) |
Codo simple de 90° o bifurcación en T | 15D | 5D |
Dos codos de 90° en el mismo plano. | 21D | 5D |
Dos codos de 90° en planos diferentes | 40D | 10D |
Reducción del diámetro de la tubería | 15D | 5D |
Expansión del diámetro de la tubería | 30D | 10D |
Aguas abajo de una válvula | 40D | 5D |
Durante la instalación, se debe dar prioridad a seleccionar una ubicación alejada de fuentes de interferencia, como válvulas, codos y válvulas reguladoras, para garantizar una distribución estable de la velocidad del fluido.

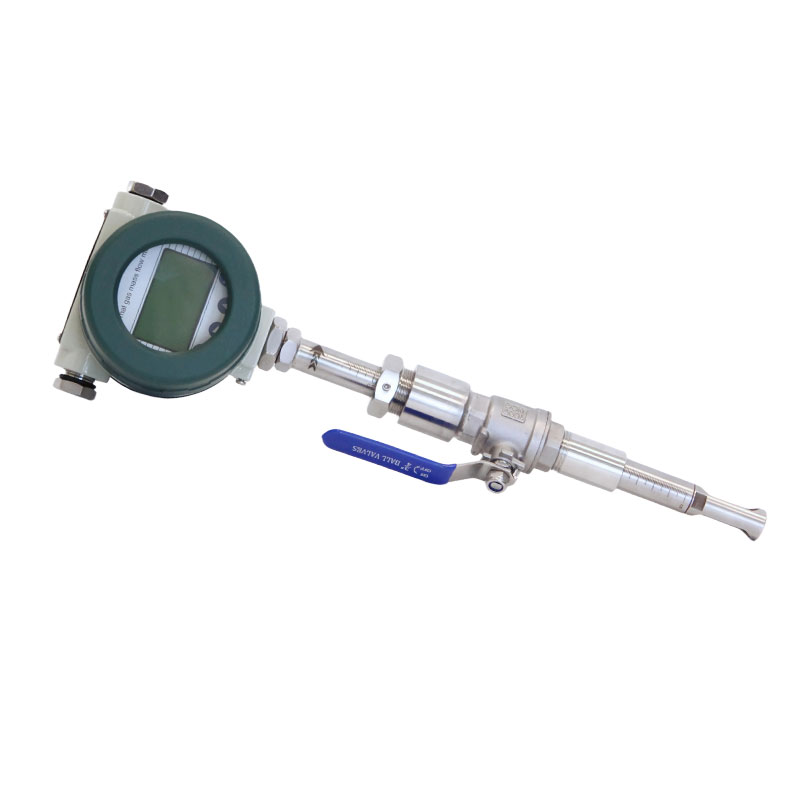

Caudalímetro térmico integrado con pantalla: Los terminales de cableado del transmisor de flujo de aire se han exportado desde la fábrica de caudalímetros silverinstruments.com, y la carcasa del instrumento está aislada del circuito interno. Se puede conectar a tierra de forma independiente y admite alimentación conmutada.
Cableado del medidor de flujo másico térmico con pantalla integral de la serie RK-100

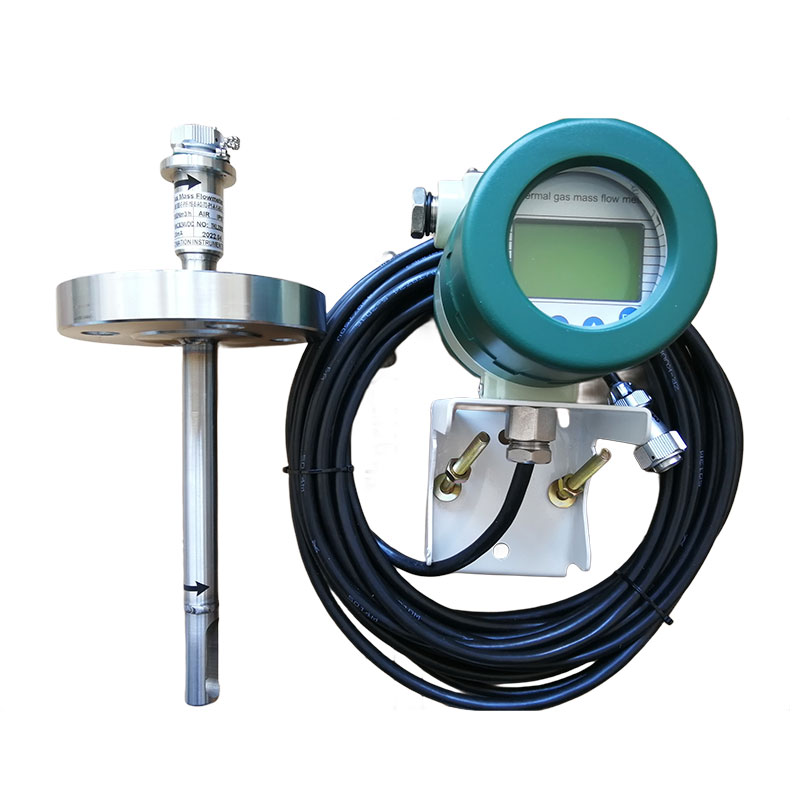

Estructura del medidor de flujo másico térmico con pantalla remota: El sensor y el medidor de pantalla digital se conectan mediante un sistema de tres cables y se cablean según el color marcado:
Cableado del medidor de flujo másico térmico con pantalla remota serie SRK-100
Rojo → Rojo: Polo positivo de la fuente de alimentación
Negro → Negro: Polo negativo de la fuente de alimentación y polo negativo de la salida de 4-20 mA.
Blanco → Blanco: salida de 4-20 mA, polo positivo
