Cómo medir con precisión caudales pequeños: una guía práctica
Cómo medir con precisión caudales pequeños: una guía práctica
Técnicas y herramientas esenciales para la medición precisa de caudales micro y bajos
Descripción general
La medición precisa de caudales pequeños y bajos de gas, líquido o vapor es esencial en industrias de precisión como la farmacéutica, el procesamiento químico y la fabricación de semiconductores. Incluso errores minúsculos pueden afectar los resultados y las operaciones con volúmenes muy pequeños, como mililitros o microlitros por minuto.
Para garantizar un rendimiento preciso y constante, necesita el microcaudalímetro adecuado, técnicas de medición inteligentes y un sistema bien configurado. Esta guía completa abarca todo, desde la selección del sensor de caudal adecuado hasta la implementación del registro digital de datos para una mayor precisión.
Un caudal "pequeño" se refiere al movimiento de un fluido (líquido o gas) a un volumen bajo a lo largo del tiempo, a menudo medido en microlitros o mililitros por minuto. Conocer el rango de caudal objetivo es el primer paso para elegir la solución de microcaudalímetro adecuada.
El rango de caudal "bajo" varía según la industria y la aplicación. Comprender estos rangos le ayudará a seleccionar la tecnología de medición más adecuada para sus necesidades específicas.
Rangos de caudal típicos por aplicación
Application
Flow Rate Range
Medical infusion pumps
0.1–10 mL/hr
Microfluidics
1–100 μL/min
Laboratory analysis (e.g. HPLC)
10–500 μL/min
Precision gas flow (e.g. gas sensors)
1–100 sccm
Nuestras capacidades de flujo ultrabajo
Caudales de gas: hasta 2 sccm
Caudales de aceite: desde 0,5 ml/min
Caudales de líquido: Tan bajos como 40 g/h
Consejo profesional: Combinar estas herramientas con un medidor de flujo bajo le brinda mayor control y consistencia para las aplicaciones más exigentes.

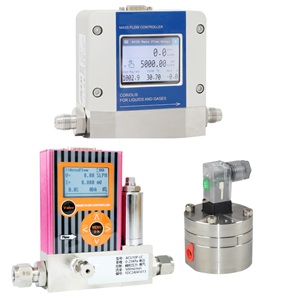

Medidores de flujo pequeños de SilverInstruments.com
Los medidores de flujo pequeños, también conocidos como medidores de bajo caudal o micromedidores de flujo, están diseñados para medir volúmenes muy pequeños de líquido o gas. Para elegir el más adecuado para su aplicación, es importante comprender las características, ventajas y limitaciones únicas de cada tipo.
Comparación de tipos de medidores de bajo caudal
Flow Meter Type
Best For
Accuracy
Suitable For
Notes
Thermal Mass
Gases
High
Gases only
Ideal for clean dry gases
Coriolis Meter
Liquids & gases
Very High
All fluids
Very precise but costly
Positive Displacement
Liquids
High
Clean/viscous
Accurate at low speeds
Electromagnetic
Conductive liquids
High
Water slurry
Requires conductive media
Preguntas clave de selección
¿Líquido o gas? – Los micromedidores de caudal son específicos para cada fluido; especifique el tipo y las propiedades.
¿Rango de caudal? – La especificación precisa del rango es crucial para la selección adecuada del sensor.
¿Condiciones de operación? – La temperatura y la presión afectan la selección y el costo del medidor.
¿Presupuesto y complejidad? – Equilibrar la rentabilidad con la precisión requerida
¿Requisitos de precisión? – Las aplicaciones más sensibles requieren instrumentos de precisión.
¿Necesitas una recomendación rápida?
Díganos su tipo de fluido, rango de flujo y entorno de proceso: lo ayudaremos a encontrar el medidor de flujo perfecto.
Calibre sus instrumentos de medición de flujo periódicamente
Los medidores de caudal pueden perder precisión con el tiempo debido a cambios ambientales, desgaste o acumulaciones en el flujo. La calibración regular es esencial para garantizar mediciones de caudal precisas y fiables, especialmente al trabajar con caudales pequeños o bajos.
Mejores prácticas de calibración
Utilice estándares confiables : calibre utilizando estándares de referencia certificados
Seguir el cronograma : cumplir con los intervalos de calibración del fabricante
Monitorear el rendimiento : recalibrar si se observan resultados inconsistentes
Consejos para minimizar errores en la medición de caudales pequeños
Los caudales pequeños son especialmente sensibles a las perturbaciones. Para evitar errores de medición, considere estas prácticas esenciales:
Evite la pulsación : utilice amortiguadores o limitadores de flujo para estabilizar el flujo.
Elimine las fugas : revise todos los accesorios, sellos y tubos periódicamente
Condiciones de control : utilice reguladores para estabilizar la temperatura y la presión
Instalación adecuada : siga las pautas del fabricante para la orientación y el tendido de las tuberías.
Considere el registro de datos digitales
Para aplicaciones donde la precisión y el seguimiento de datos son importantes, un medidor de flujo de registro de datos digital es una opción inteligente para mejorar el rendimiento y la confiabilidad.
Beneficios del registro de datos
Monitoreo continuo : realice un seguimiento de los caudales en tiempo real sin comprobaciones manuales
Registros precisos : guarde automáticamente los datos para su análisis y cumplimiento.
Detección temprana de problemas : identifique los problemas antes de que provoquen tiempo de inactividad
Informes simplificados : exporte datos fácilmente para informes y auditorías
Comprobaciones de calibración sencillas : detecte rápidamente tendencias para mantener la precisión
