Consulta de cliente sobre medidor de caudal de NaClO

Un cliente solicitó recientemente la medición del caudal de hipoclorito de sodio (NaClO) para un proyecto de automatización. Necesita descargar un camión cisterna de 20 metros cúbicos de NaClO, con una concentración de 130 gramos por litro, en un tanque IBC de 1 metro cúbico. El sistema debe estar automatizado para detener el flujo cuando el tanque IBC esté lleno. El cliente está considerando un medidor de caudal, un PLC y una válvula eléctrica con salida de pulsos. Requiere un caudal de 350 litros por minuto, a temperatura ambiente y una presión de 3 bar. La tubería es de PPR de 63 mm SDR 7.4.

¿Por qué medir el flujo de hipoclorito de sodio (NaClO)?

El ácido hipocloroso es un oxiácido del cloro. Tiene un olor muy penetrante similar al del cloro gaseoso. El hipoclorito de sodio se utiliza ampliamente en el tratamiento de agua, la desinfección y aplicaciones industriales. La medición precisa del caudal es esencial para:
• Garantizar una dosificación adecuada y un control de la concentración.
• Mantener la eficiencia en los sistemas automatizados
• Cumplimiento de los estándares de medición comercial
• Prevención del desperdicio y el uso excesivo de productos químicos

Desafíos en la medición del flujo de hipoclorito de sodio

La medición del caudal de NaClO presenta varios desafíos para la consulta anterior del cliente:

• Corrosividad:

El hipoclorito de sodio es una sustancia química altamente corrosiva que requiere materiales compatibles para los medidores de flujo. Los medidores de flujo de acero al carbono no son adecuados. Se requieren medidores de flujo de ácido .

• Necesidad de hipoclorito de sodio de alta precisión:

Como las aplicaciones de los clientes, como la medición comercial y la dosificación precisa, requieren medidores de flujo de alta precisión, se necesita un medidor de flujo de transferencia de custodia; sin embargo, el medidor de flujo electromagnético no es adecuado para la medición comercial.

• Tiempo de respuesta rápido para la medición del flujo de NaClO:

El medidor de flujo de NaClO debe detectar y responder rápidamente a los cambios en las condiciones de flujo para evitar el sobrellenado.

• Compatibilidad de materiales:

Muchos medidores de flujo no tienen materiales que puedan soportar una exposición prolongada al NaClO, por ejemplo, los medidores de flujo de turbina de líquido, normalmente tenemos material de acero inoxidable que no es adecuado para NaClO.

Por qué los medidores de flujo electromagnético y de desplazamiento positivo no son adecuados

• Medidores de flujo electromagnéticos : aunque se utilizan comúnmente para medir líquidos, y se utilizan mucho para medir el flujo de ácido, no son ideales para aplicaciones de alta precisión, como la medición comercial o la dosificación precisa.
• Medidores de flujo de desplazamiento positivo : estos medidores de flujo PD ofrecen alta precisión pero carecen de materiales adecuados que puedan soportar la naturaleza corrosiva del hipoclorito de sodio, el medidor de flujo de desplazamiento positivo normalmente está hecho de acero al carbono, hierro fundido o acero inoxidable 304.

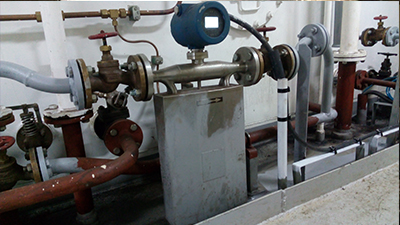

Medidores de caudal Coriolis: la mejor opción para la medición del caudal de NaClO

Un medidor de caudal Coriolis es la solución ideal para medir el hipoclorito de sodio debido a sus numerosas ventajas:
• Medidor de flujo de alta precisión :
Los medidores de flujo Coriolis proporcionan el mayor nivel de precisión entre todos los medidores de flujo: la precisión puede alcanzar el 0,1 %, lo que los hace perfectos para la medición comercial y la dosificación precisa.
• Tiempo de respuesta rápido: los medidores de flujo másico Coriolis pueden detectar rápidamente cambios de flujo, lo que garantiza una automatización confiable y eficiente.
• Resistencia a la corrosión: al seleccionar una aleación Hastelloy para las partes húmedas del medidor de flujo Coriolis, el sensor de flujo másico puede soportar la naturaleza corrosiva del hipoclorito de sodio.
• Sin partes móviles dentro del medidor de flujo Coriolis : este diseño de sensor de flujo reduce las necesidades de mantenimiento y garantiza la estabilidad a largo plazo.
• Medición directa del caudal másico: a diferencia de los medidores de caudal volumétrico, los medidores Coriolis miden el caudal másico de ácido hipocloroso directamente, lo que resulta beneficioso en aplicaciones de dosificación de productos químicos.
• Medición de múltiples parámetros con un solo sensor. Además de la medición precisa del caudal y el caudal total mediante un medidor de caudal Coriolis, este avanzado transmisor de caudal másico también puede detectar la densidad, la temperatura y la concentración de NaClO.

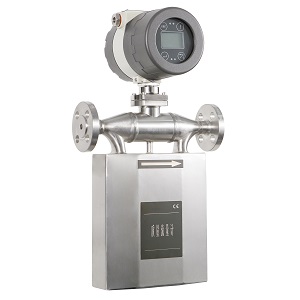

Especificaciones técnicas del medidor de caudal Coriolis para NaClO

• Varias opciones de tamaños de sensor de medidor de flujo, desde 1/16 pulgadas a 10 pulgadas, la solicitud normal para la medición de flujo de NaClO es medidores de flujo de 2 pulgadas, medidor de flujo de NaClO DN65, medidor de flujo de ácido hipocloroso de 3 pulgadas, medidor de flujo de 4 pulgadas, etc.
• Caudal: Varios caudales desde 10 kg/h hasta 800 kg/h, se puede calibrar el rango de caudal total según el rango de caudal de NaClO del usuario.
• Precisión: ±0,1%~ ±0,5% de la lectura
• Clasificación de presión: Varias opciones de clasificación de presión, presión estándar de 16 bar, también podemos proporcionar 25 bar, 150 lb, 300 bar, 1000 psi o incluso alta presión.
• Rango de temperatura: -200 °C a 350 °C
• Opciones de material: Hastelloy para compatibilidad con NaClO
• Opciones de salida: Pulso, 4-20 mA, Modbus, comunicación HART
• Aplicación: Llenado automatizado, medición comercial y dosificación de productos químicos.

Comuníquese con silverinstruments.com para obtener un medidor de flujo de NaClO a bajo costo.

Para aplicaciones que requieren alta precisión y resistencia a la corrosión, un medidor de caudal Coriolis es la mejor opción para la medición del caudal de hipoclorito de sodio. Su rápido tiempo de respuesta, la medición directa del caudal másico y sus materiales duraderos garantizan un rendimiento duradero en entornos exigentes. Para consultar el precio de fábrica de su medidor de caudal de NaClO, contáctenos en silverinstruments.com.
