Medidor de flujo criogénico de 1 pulgada significa: un medidor de flujo con tamaño DN25 (una pulgada) para medir con precisión medios en aplicaciones de temperatura ultrabaja de menos 273 °C.

En el campo de la medición industrial, cuando la temperatura desciende bruscamente a -273 °C en entornos extremadamente fríos, los caudalímetros convencionales suelen ser ineficaces. Por ejemplo, un caudalímetro de turbina para líquidos solo puede medir líquidos a una temperatura mínima de -20 °C. En ese momento, el caudalímetro Coriolis de 1 pulgada para temperaturas ultrabaja se convirtió en la herramienta predilecta de los ingenieros. Este dispositivo, que adopta principios de medición avanzados, puede mantener un funcionamiento estable en condiciones extremas donde la mayoría de los instrumentos se congelarían.

¿Por qué elegir el principio de Coriolis para medir medios de temperatura ultrabaja?

El medidor de caudal Coriolis funciona midiendo la fuerza de Coriolis generada por el fluido en un tubo vibratorio, que es independiente de la temperatura del fluido, lo que lo convierte en una opción ideal para la medición de temperaturas ultrabajas.

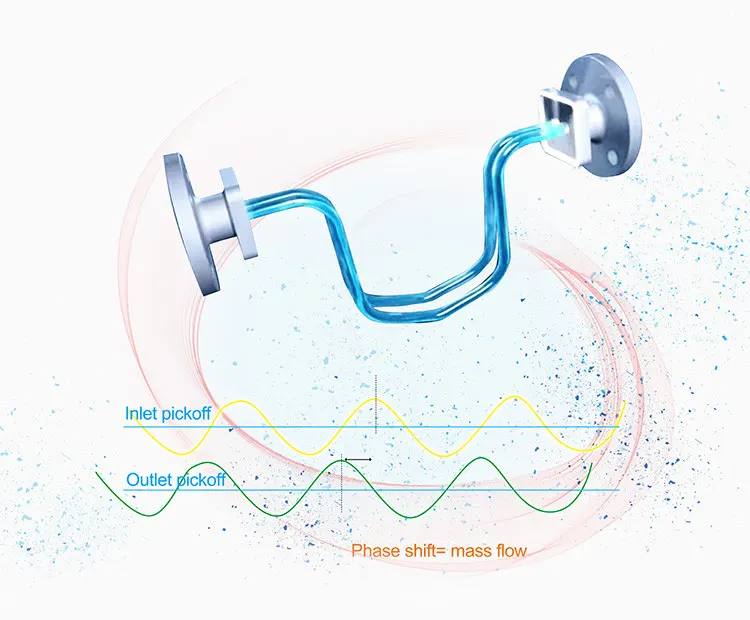

Cómo funciona un medidor de flujo criogénico de 1 pulgada

Cuando el nitrógeno líquido, el metano líquido y otros fluidos fluyen a través de un tubo de medición vibratorio, el grado de distorsión del tubo es proporcional al caudal másico, mientras que la frecuencia de vibración refleja la densidad del fluido. Esta doble capacidad de medición permite al caudalímetro Coriolis no solo medir el caudal, sino también monitorizar simultáneamente la densidad y la temperatura del fluido.

¿Qué medios de temperatura ultrabaja requieren este medidor de caudal especial?

Un medidor de caudal de temperatura ultrabaja Coriolis de 1 pulgada se utiliza comúnmente para medir los siguientes medios:

-Gas Natural Licuado (GNL): El componente principal es el metano líquido (LCH4), que se encuentra aproximadamente a -162 °C y se utiliza para el almacenamiento y transporte de energía.
-Metano líquido (LCH4): -161,5 °C, utilizado como combustible limpio y materia prima química
-Nitrógeno líquido (LN2): -196 °C, utilizado en congelación de alimentos, aplicaciones médicas e industriales.
-Oxígeno líquido (LOX): -183 °C, utilizado en los campos médico y aeroespacial
-Argón líquido: -186 °C, protección para soldadura y uso en laboratorio.
-Dióxido de carbono líquido: -78,5 °C, procesamiento de alimentos y sistemas de extinción de incendios.
-Hidrógeno líquido: -253 °C, combustible aeroespacial e investigación de nuevas energías

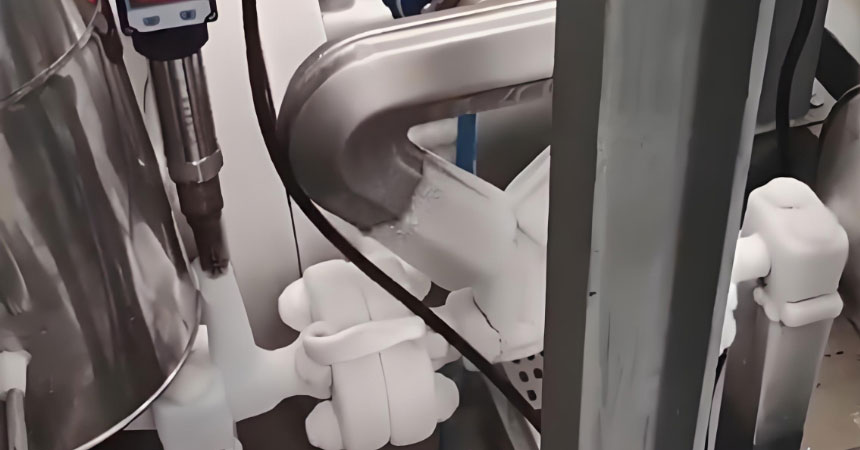

Estos medios criogénicos se utilizan ampliamente en campos como equipos de separación de aire, estaciones de repostaje de GNL, sistemas de almacenamiento y transporte de metano, laboratorios de baja temperatura, fabricación de semiconductores, sistemas de combustible aeroespacial y productos químicos especializados. Por ejemplo, en estaciones de repostaje de GNL, un caudalímetro de temperatura ultrabaja de 1 pulgada puede satisfacer las necesidades de medición de caudal de metano líquido sin causar una pérdida excesiva de presión en la tubería.

Parámetros técnicos clave del caudalímetro de temperatura ultrabaja

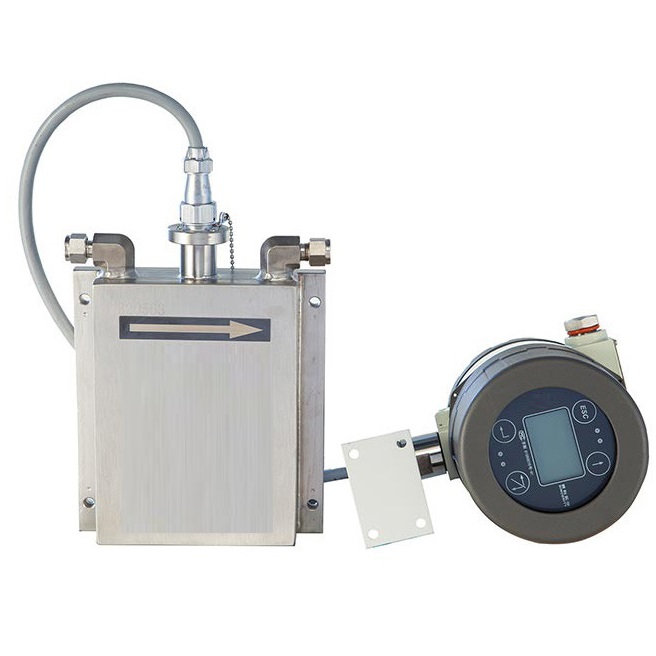

Un medidor de caudal de temperatura ultrabaja Coriolis de 1 pulgada típico normalmente tiene los siguientes indicadores de rendimiento:

- Rango de caudal para medidor de caudal Coriolis DN25 (1 pulgada): 13 t/h, 7,96 lb/s, 217 kg/min,
- Rango de temperatura: -273 °C a +450 °C (el diseño especial puede alcanzar temperaturas más bajas)
- Clasificación de presión: desde ANSI 150 # a 1500 #, según los requisitos de la aplicación, se puede convertir en un medidor de flujo de alta presión , como una clasificación de presión de 1000 psi, 10000 psi.
- Nivel de precisión: Caudal másico ± 0,1 % ~ 0,5 %, medición de densidad ± 0,0005 g/cm³
Selección de materiales: El acero inoxidable 316L es el material principal, y se requiere un tratamiento de sellado especial para aplicaciones de metano líquido. También se pueden elegir materiales para las partes húmedas de los sensores de temperatura ultrabaja de 1 pulgada, como Hastelloy, aleación de alto contenido de níquel, aleación de titanio, tantalio, etc.
- Nivel de protección: generalmente IP67, versión a prueba de explosiones opcional (especialmente importante para la medición de metano), silverinstruments.com tiene fluidos criogénicos DN25 con certificación ATEX.
- Señal de salida : 4-20 mA, pulso, MODBUS, HART, Profibuds-DP, etc.
- Requisitos de alimentación: 24 VCC o 220 VCA

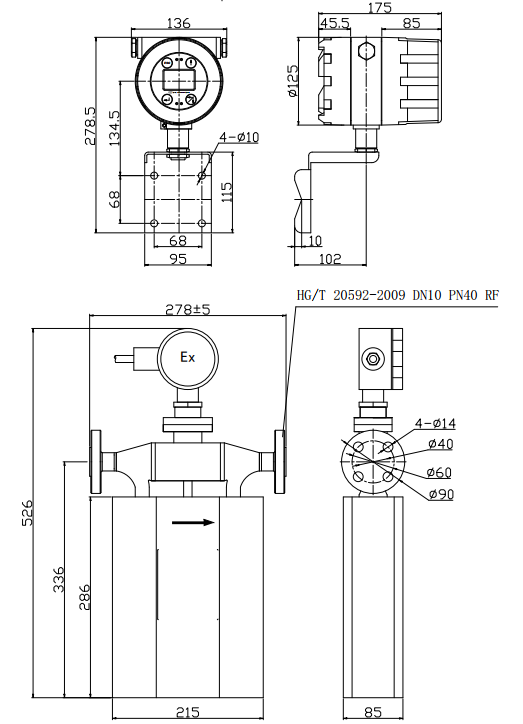

- Dibujo para medidor de flujo de temperatura ultrabaja de 1 pulgada

Cabe destacar que los modelos utilizados para la medición de metano líquido priorizan la seguridad a prueba de explosiones (medidor de caudal másico con certificación ATEX) y el sellado. El tubo de medición adopta un diseño de pared delgada para mejorar la sensibilidad, y todo el sensor cuenta con una capa de aislamiento al vacío para evitar la entrada de calor externo.

Con el desarrollo de energías limpias y tecnología de vanguardia, la demanda de medición de caudal a temperaturas ultrabaja continúa creciendo. El caudalímetro Coriolis de 1 pulgada para temperaturas ultrabaja se está convirtiendo en una configuración estándar en estas exigentes aplicaciones gracias a su excelente precisión y fiabilidad. Ya sea para garantizar el reabastecimiento preciso de combustible de metano líquido o la medición de propulsores de oxígeno líquido para cohetes, estos expertos en medición, que no temen al frío, desempeñan un papel clave.
